日本航空電子工業(JAE)近期開售了浮動式連接器"DW15系列"，該產品可實現自走式機器人的自動充電功能。

PART 01

概要

近年來以制造業和物流倉庫為中心，自動化與省人化的趨勢正在加速推進。承擔現場搬運任務的自走式機器人因易于導入而普及迅速，但在穩定運行方面，直接關系到設備運行率和運營效率的“自動充電”可靠性已成為關鍵課題。

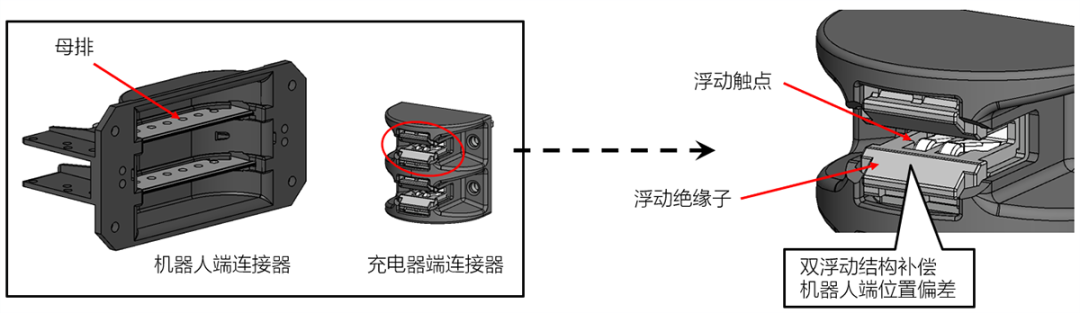

為滿足現場需求，我們開發了DW15系列自動充電浮動連接器。該產品采用獨特的浮動機構與母排式接觸結構(*)，可實現精準自動嵌合與快速充電。 本產品采用雙浮動結構，插座側連接器的絕緣體與絕緣體內部的觸點均可獨立移動，能雙重補償自走機器人與充電站對接時產生的位置偏差。該設計可適應上下左右及斜向的連接器對接，通過精準引導匯流排實現高接觸可靠性與穩定通電。通過采用大接觸面積的母線槽結構，實現插針式連接器難以滿足的高度角度偏差適應性。憑借精準的嵌合，可實現高效且高可靠性的通電。

產品安裝采用簡易的四點螺栓固定結構，省去了設備側彈簧或軸承等復雜浮動機制，有效降低設計工時與實施成本。 該產品具備超過1萬次插拔的高耐久性，即使在長期運行的自走式機器人中也能保持穩定充電性能，有效提升設備整體運行效率。需進一步延長使用壽命，可選配本公司研發的創新技術“wearzerO”——該技術能顯著抑制電氣連接部位鍍銀層的磨損。

母排：用于高效分配與收集電能的板狀金屬導體。因能穩定承載大電流，廣泛應用于電力設備及電氣裝置。

? ? ?

PART 02

外形尺寸

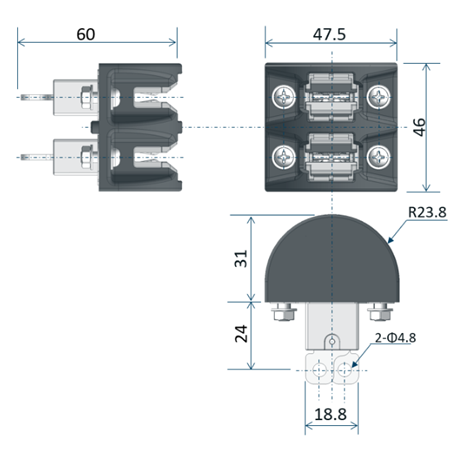

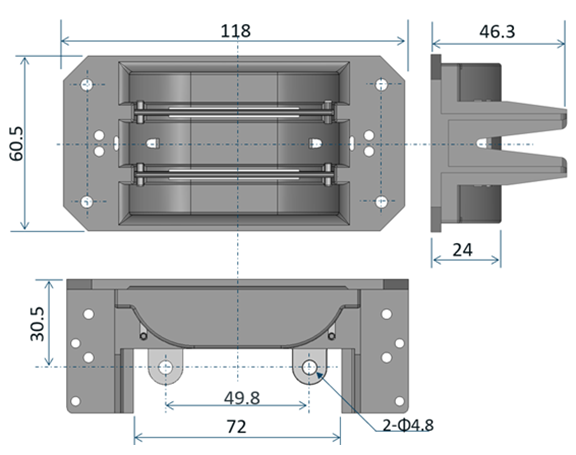

插頭連接器（DW15P02CAG1）	插座連接器（DW15S02CAG1）

PART 03

特點

輕松實現自走機器人的自動嵌合

無需設備側浮動機制;僅采用四點螺釘固定安裝，簡化安裝流程

適應機器人任意方向的進入位置及各種角度下的嵌合

雙浮動機制在嵌合對接過程中自動校正端子位置

通過母線直連實現快速充電

接線結構簡潔：將壓接圓形端子用螺釘固定于母排

PART 04

適用市場

運輸機器人(AGV/AMR)、清潔機器人、安防機器人、人形機器人、可拆卸電池等

PART 05

規格

一般規格

材料/表面處理
