剛接觸硬件設計、畫 PCB 板的朋友，幾乎都會被一個問題難?。弘娐防锏?MOS 管，N 溝道和 P 溝道到底有啥區別？我該選哪個？

選錯 MOS 管，輕則出現電路發熱、驅動異常、效率拉垮，重則直接炸板、燒壞其他元器件。別慌，這篇我們?nèi)逃么蟀自挘恢v晦澀公式，只講新手能看懂、能直接用的干貨，看完你就能精準選對 MOS 管。

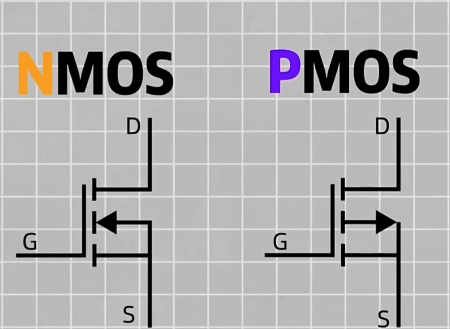

先搞懂核心！最關鍵的區別就這幾點

我們先把最核心、最需要記牢的區別拎出來，新手不用啃半導體物理，記住下面這張表就夠了，所有選型邏輯都圍繞這幾點展開：

一句話總結核心差異：N 管勝在性價比和性能，P 管贏在省事和易用，二者沒有好壞之分，只有合不合適的場景。

3句口訣 看完直接套用

不用算復雜參數，不用翻厚厚的規格書，記住這 3 句口訣，99% 的入門設計、常規項目，都能選對 MOS 管。

1. 大電流、想省錢，優先選 N 溝道

如果你的項目是電機驅動、開關電源、DC-DC 轉換器這類電流偏大、對發熱和效率有要求的場景，閉眼優先選N 溝道 MOS 管。

原因很簡單：同規格下，N 溝道的導通阻力比 P 溝道小 30%-50%，電流越大，發熱差距越明顯，不用額外做復雜的散熱設計；同時它的價格更低、可選型號更多，不管是新手練手還是量產項目，都能很好地控制成本。

2. 小電流、想省事，優先選 P 溝道

如果你的項目是鋰電池保護、便攜設備電源通斷、MCU 直驅的小電流開關這類電流小、想簡化電路的場景，優先選P 溝道 MOS 管。

對新手來說，P 溝道最大的友好點，就是做電源正極側的開關時，直接用單片機 GPIO 口的低電平就能控制通斷，不用額外加驅動芯片、自舉電路，畫 PCB 板更簡單，元器件更少，出錯的概率也大大降低。

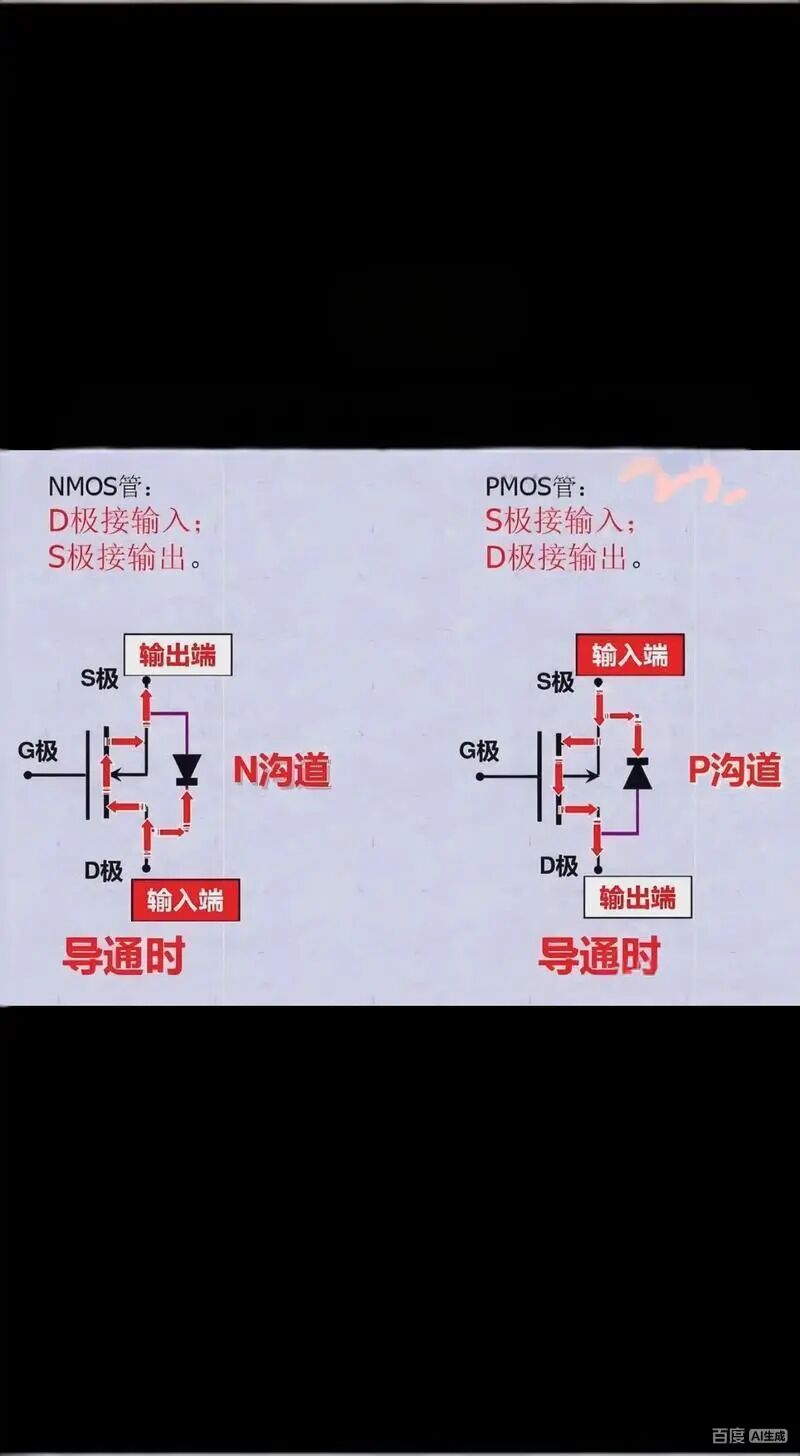

3. 低端開關選 N，高端開關選 P

這是新手最不容易踩坑的一條鐵律，先搞懂兩個簡單概念：

低端開關：MOS 管接在負載和地線之間

高端開關：MOS 管接在負載和電源正極之間

記?。?strong>接在地線側用N 溝道，接在電源正極側用 P 溝道。

強行反著用也不是不行，但需要額外加一堆輔助電路，對新手來說難度陡增，很容易出現管子開不完全、發熱嚴重、甚至電路不工作的問題，完全沒必要。

最容易踩的雷，看完少走彎路

1. 開關邏輯記反，輕則不工作，重則炸管

這是新手最常犯的錯：N 溝道非要給低電平，P 溝道非要給高電平，結果管子完全不導通，電路直接沒反應；更嚴重的是給錯電壓，導致管子誤導通，直接燒壞器件和電路板。

劃重點：再記一遍，N 管高電平開，P 管低電平開，焊板子前先核對一遍控制邏輯。

2. 驅動電壓給不夠，管子 “開一半” 瘋狂發熱

很多新手會遇到 “管子能導通，但特別燙” 的問題，大概率是驅動電壓沒給夠。比如一款 N 溝道 MOS 管，需要 4V 以上的電壓才能完全導通，你用 3.3V 的單片機去驅動，管子只開了一半，導通阻力飆升，自然會瘋狂發熱。

劃重點：選型時一定要選和你的控制電壓匹配的型號，給驅動電壓留夠余量，別卡著閾值電壓選。

3. 盲目跟風選型，不看實際場景

別聽別人說 “N 溝道好用就全用 N 溝道”，也別覺得 “P 溝道省事就全用 P 溝道”。比如明明是小電流的電源開關，非要用 N 溝道做高端開關，額外加一堆電路，畫板子麻煩還容易出錯；明明是大電流的電機驅動，非要用 P 溝道，結果發熱嚴重，額外加的散熱件成本，比驅動芯片還貴。

結語

不管你是新手入門找適配的MOS 管型號，還是項目開發需要定制化的選型方案，我們都有專業的技術團隊為你提供支持，幫你規避 MOS 管應用中的各類坑點，匹配最貼合項目需求的器件方案。

如有具體的MOS 管型號或選型需求，歡迎聯系我們，卓聯微為你提供一站式的器件解決方案。
