產品介紹

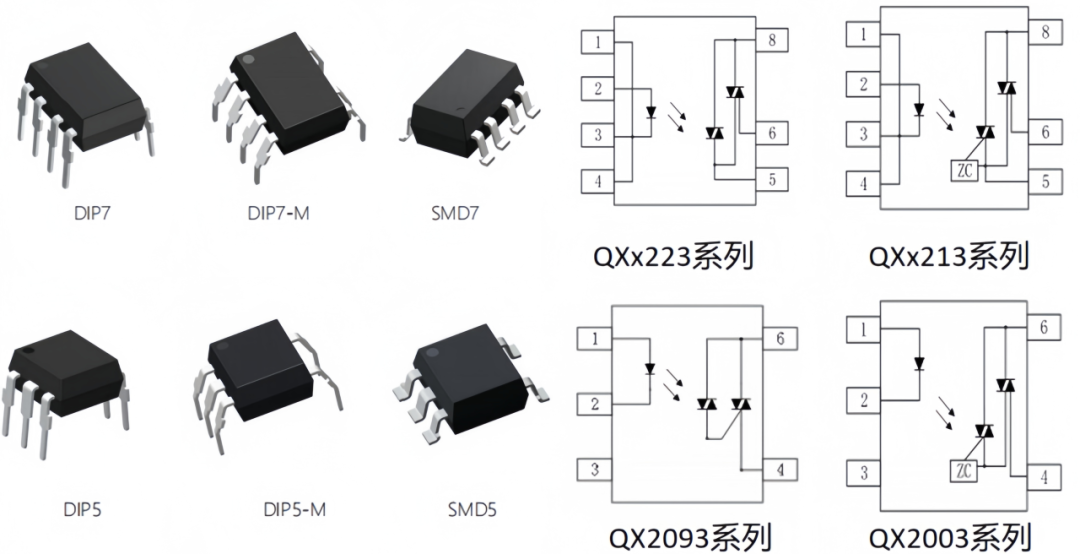

固態繼電器（可控硅輸出型）可理解為用光來隔離和控制的“智能開關”。只需要給它一個很小的mA級電流控制信號，它就能安全、可靠地控制大功率的交流設備的通電或斷電。我司代表產品有帶過零檢測功能的QXx213系列、QX2003系列和不帶過零檢測功能的QXx223系列、QX2093系列，對應7腳和5腳多種封裝可選，是替代傳統機械繼電器，實現精準控制的理想選擇。

產品構成與分類

固態繼電器（可控硅輸出型）

固態繼電器（可控硅輸出型）是由砷化鎵（GaAs）紅外發光二極管、光電雙向晶閘管、雙向可控硅組成的光電耦合器。它主要用于在電子控制端與負載（如交流電機、加熱器）之間提供電氣隔離的接口，控制115~240VAC的交流負載。

根據控制模式，主要分為帶過零檢測與不帶過零檢測兩大系列：

帶過零檢測功能系列：僅在控制信號為ON 且交流電壓處于過零點（如0°或180°相位）時，輸出端才會導通。當控制信號關閉（OFF）時，負載電流會借助功率可控硅的閉鎖特性，在接近零電流時自然關斷，從而實現平滑切斷。

不帶過零檢測功能系列：在控制信號為ON時，輸出端立即導通，響應迅速。而在控制信號關閉后，同樣依靠可控硅的閉鎖作用，在負載電流接近零時實現關斷，確保關斷過程安全。

簡單來說，兩者的主要區別在于導通時的狀態：帶過零檢測功能系列會智能等待電壓過零時導通，實現“軟開關”，減少沖擊與干擾；不帶過零檢測功能系列則信號一到立即導通，追求快速響應。兩者在關斷時均能實現安全的零電流截止。

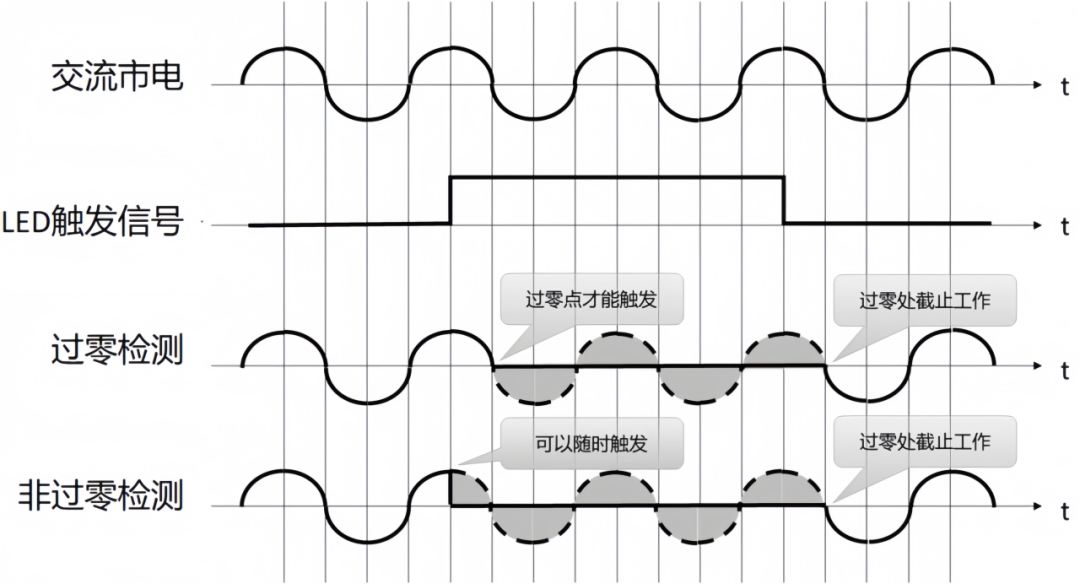

不同類型可控硅光耦工作示意圖

注意事項

當固態繼電器（可控硅輸出型）驅動電機、變壓器等感性負載時，關斷瞬間電感產生的反向電動勢會導致負載兩端電壓急劇變化（dv/dt過高），即使電壓峰值未超限，也可能超過器件本身的臨界電壓上升率，引發誤觸發甚至損壞。

為此，必須在負載兩端增設RC緩沖電路：電容（C）可吸收能量、減緩電壓變化；電阻（R）則限制電容放電電流并阻尼LC諧振。選型時，C和R值需根據負載參數計算，電阻需滿足功耗要求，電容建議選用高頻無感型（如薄膜電容）。為確保護效果，RC電路建議盡量貼近芯片輸出端引腳安裝，縮短走線以減少寄生電感。正確配置緩沖電路是抑制電壓尖峰、保障感性負載場合下可靠運行的關鍵措施。
