新控制器優化電源及照明驅動器的空載性能

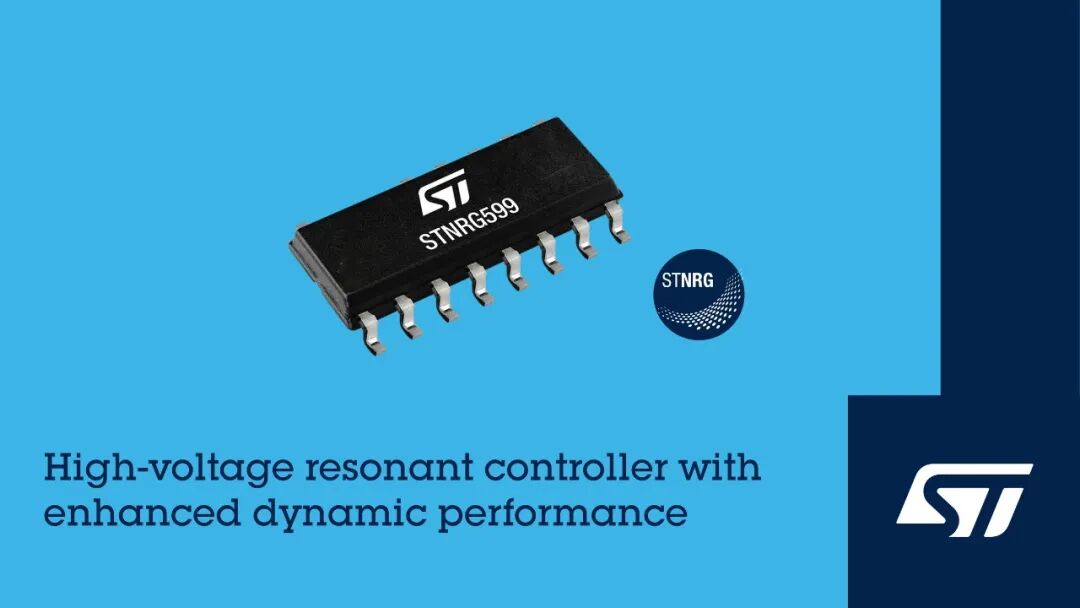

近日，意法半導體推出兩款諧振式轉換器拓?fù)淇刂破鱏TNRG599A和STNRG599B，新產品的創新移相控制（PSC）技術可顯著提升電源空載能效，并在照明應用中實現無頻閃深度調光。

STNRG599A適合電源轉換應用，內置X電容放電電路，可滿足適配器、充電器、電視機電源及工業電源的安全要求。STNRG599B沒有放電電路，主要用于照明燈具驅動器等電路。兩款控制器最高工作頻率達到750kHz，寬壓輸入電源適合90W至數百瓦的應用場景。

在每顆芯片上，兩路互補輸出能夠180°異相驅動外部高邊與低邊功率開關管，并在整個工作電壓范圍內實現零電壓開關。意法半導體移相控制技術通過直接調節半橋電壓與諧振腔電流的相位差來穩定輸出電壓，能夠降低控制回路對LLC/LCC器件參數偏差的敏感度，從而穩定突發模式的切入與切出閾值，優化動態特性，并提升輸入電壓紋波抑制能力。

兩款控制器都集成了硬開關防護與防容性保護功能。此外，過流保護功能具有延遲關斷和自動重啟機制，可以通過外部引腳控制延遲關斷和自動重啟機制，靈活應對短時過流、持續過載及輸出短路等異常。產品還配備非鎖定關斷型直流欠壓過壓保護功能，開啟關閉閾值可配置，在輸入電壓超出設定范圍時，可以停止系統工作。

借助配套的EVLG599-250WLLC評估板，用戶可快速驗證移相控制技術如何提升交直流適配器、工業直流/直流轉換器和開關電源的性能與能效。該評估板集成STNRG599A和意法半導體的SRK2001A同步整流器、MasterGaN1L功率系統級封裝器件。MasterGaN1L集成兩顆150m? GaN FET開關管和一款離線式半橋柵極驅動芯片。這款即用型無散熱器轉換器的外形尺寸只有78mm×54mm×23mm，待機電流低于1μA，最大連續輸出電流10A。

STNRG599A和STNRG599B現已量產，采用SO16N封裝。
