在新型電力系統向“源網荷儲”協同轉型的進程中，微電網作為整合分布式能源、優化終端能源配置、保障供電安全的核心載體，其電能質量與運行穩定性直接關系到終端用戶用電體驗、設備安全運行與能源利用效率。電能質量是指電力系統供給用戶的電能在頻率、電壓、波形等方面的合格程度，其中諧波污染與電壓暫降是微電網中最常見、影響最廣泛的兩類電能質量問題——諧波會加劇設備損耗、干擾系統運行，電壓暫降會導致敏感設備脫網、生產中斷；

而微電網穩定性是電能質量的基礎，二者相互關聯、相互制約，穩定性不足會誘發或加劇電能質量劣化，反之電能質量問題也會沖擊系統穩定性。不同于傳統大電網，微電網具有高比例電力電子設備滲透率、源荷隨機性強、運行模式靈活、拓?fù)浣Y(jié)構復雜等特征，使得諧波、電壓暫降的產生機理更復雜、控制難度更大，同時也導致其穩定性控制面臨獨特挑戰。本文基于微電網電能質量理論，系統梳理諧波與電壓暫降的產生原因、危害及控制原理，新增微電網穩定性分析及不同類型微電源的穩定性特征，為微電網電能質量優化、穩定性提升與工程應用提供全面的理論支撐與實踐參考。

微電網電能質量的核心評價指標包括電壓幅值、頻率、波形畸變率、電壓暫降持續時間等，其中波形畸變（諧波）與電壓暫降是兩類核心劣化指標；而微電網穩定性的核心是維持系統電壓與頻率的動態平衡，抵御各類擾動，確保“源、荷、儲、網”各環節功率傳遞的連續性與協調性。傳統大電網中，電能質量問題主要源于大型非線性負荷與電網故障，穩定性支撐主要依賴同步發電機的慣量；而微電網中，光伏、風電等逆變器型分布式電源的廣泛應用、柔性負荷的隨機投切、儲能系統的充放電調控，以及并網/離網模式切換等，均會誘發或加劇諧波、電壓暫降問題與穩定性風險。同時，微電網的低慣量特性使得其對電能質量擾動與穩定性沖擊的耐受度更低，輕微的諧波污染、電壓暫降或源荷驟變，都可能引發系統振蕩、設備故障甚至供電中斷。因此，深入研究諧波、電壓暫降的產生機理與控制方法，結合不同類型微電源的穩定性特征，分析微電網穩定性影響因素，是保障微電網電能質量、提升系統運行穩定性的關鍵。

一、微電網穩定性分析及不同類型微電源的穩定性特征

微電網穩定性是指微電網在受到各類擾動（如源荷驟變、設備故障、電能質量擾動、模式切換）后，能夠自主恢復至原有穩定運行狀態，或過渡至新的穩定運行狀態，且電壓、頻率等關鍵運行參數保持在允許范圍內的能力。其核心可分為電壓穩定性與頻率穩定性兩大維度，與電能質量中的電壓暫降、諧波問題深度耦合——諧波會加劇電壓、頻率波形畸變，誘發穩定性波動；電壓暫降本身就是電壓穩定性的暫態劣化表現，而不同類型微電源的穩定性特征，直接決定了微電網的抗擾動能力與電能質量水平。

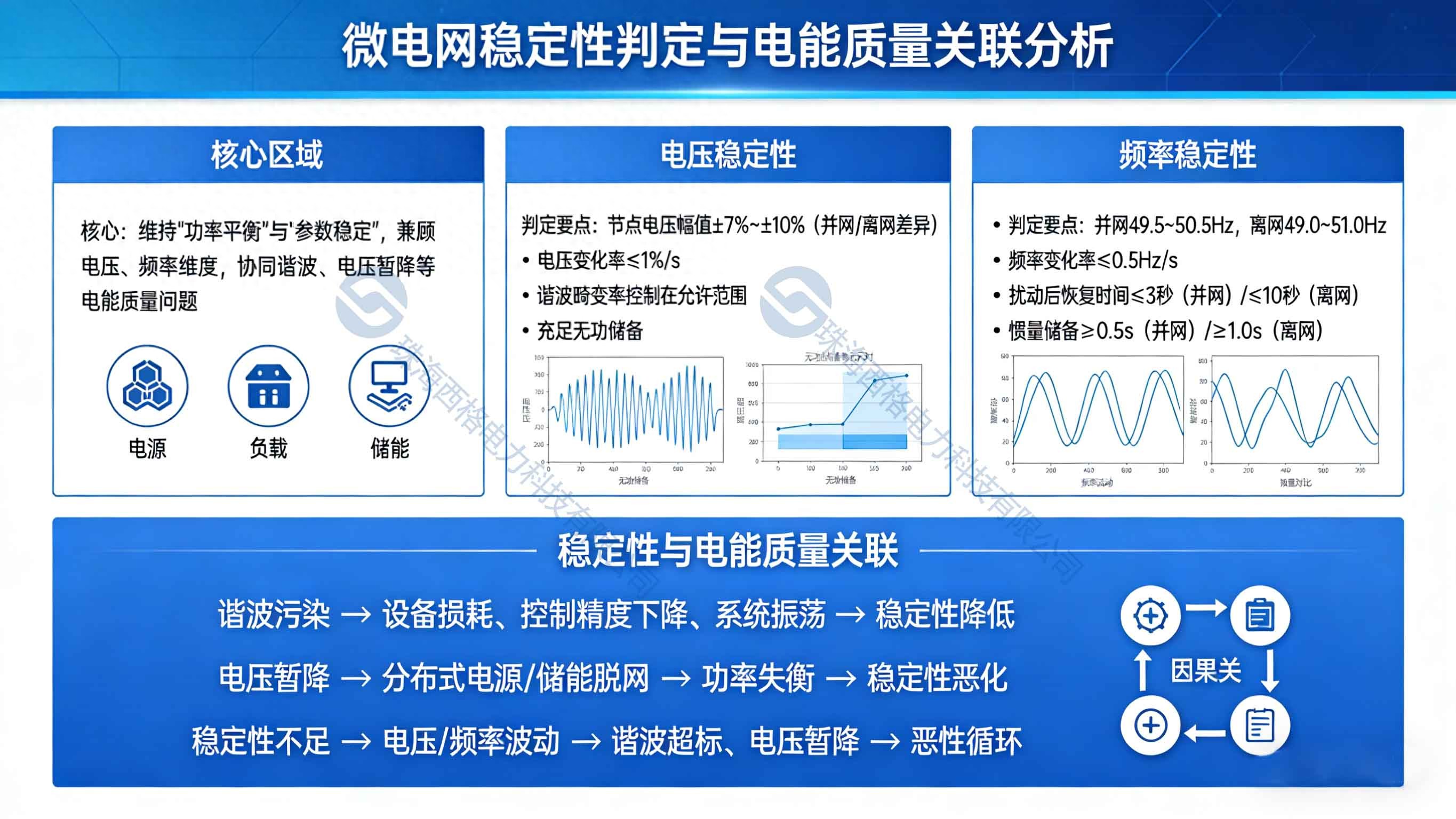

（一）微電網穩定性核心內涵與判定要點

微電網穩定性的核心是維持“功率平衡”與“參數穩定”，結合電能質量要求，其穩定性判定需兼顧電壓、頻率兩大維度，與諧波、電壓暫降等電能質量問題協同考量：

1. 電壓穩定性 ：與電能質量中的電壓暫降、諧波密切相關，核心是維持節點電壓幅值與相位穩定，確保功率正常傳輸。判定要點包括：節點電壓幅值維持在額定電壓的±7%~±10%（并網/離網模式差異），電壓偏差不超標；電壓變化率≤1%/s，避免電壓快速波動；諧波畸變率控制在允許范圍，避免諧波導致電壓波形畸變加劇，引發電壓振蕩或崩潰；同時需具備充足的無功功率儲備，應對負荷無功需求波動與諧波帶來的無功損耗。

2. 頻率穩定性 ：核心是維持系統頻率在額定50Hz附近，確保源荷功率實時匹配，是微電網低慣量特性下的控制重點。判定要點包括：并網模式下頻率維持在49.550.5Hz，離網模式下放寬至49.051.0Hz；頻率變化率≤0.5Hz/s，避免頻率快速驟升或驟降；擾動后頻率恢復時間≤3秒（并網）、≤10秒（離網）；需具備足夠的慣量儲備（并網≥0.5s、離網≥1.0s），抵御源荷驟變與電能質量擾動的沖擊。

3. 穩定性與電能質量的關聯 ：諧波污染會加劇設備損耗，影響分布式電源、儲能系統的控制精度，誘發系統振蕩，降低穩定性；電壓暫降會導致分布式電源、儲能系統脫網，打破功率平衡，引發穩定性惡化；反之，微電網穩定性不足，會導致電壓、頻率波動加劇，進一步誘發諧波超標、電壓暫降等電能質量問題，形成惡性循環。

（二）不同類型微電源的穩定性特征

微電源是微電網“源”側的核心組成，其出力特性、控制模式、慣量水平直接影響微電網穩定性與電能質量，不同類型微電源的穩定性差異顯著，同時也會間接影響諧波產生與電壓暫降的防控效果。結合微電網常用微電源類型，主要分為同步發電機型、逆變器型、儲能型三大類，具體穩定性特征如下：

1. 同步發電機型微電源（小型燃?xì)廨啓C(jī)、柴油發電機等） ：穩定性優勢顯著，是微電網慣量支撐的核心來源。其核心特征是具備天然慣量，控制模式與傳統同步發電機一致，能夠提供穩定的有功、無功功率支撐，抑制頻率、電壓波動，對微電網穩定性提升作用突出。在電能質量防控方面，其無功調節能力可輔助維持電壓穩定，減少電壓暫降的幅值與持續時間；但由于其響應速度較慢（數百毫秒至數秒），難以應對快速源荷驟變與諧波帶來的瞬時擾動，且低負荷工況下效率較低，長期運行經濟性不佳。同時，其自身非線性特性（如變壓器鐵芯飽和）會產生少量3次諧波，需搭配濾波設備優化。

2. 逆變器型微電源（光伏、風電、燃料電池等） ：低慣量特性顯著，穩定性依賴逆變器控制策略，是微電網穩定性與電能質量問題的主要誘因之一。此類電源無天然慣量，運行特性完全依賴PQ控制、V/f控制等策略，對微電網穩定性的影響具有雙重性：一方面，光伏、風電的出力隨機性強，易引發源荷功率失衡，誘發電壓暫降、頻率波動，同時逆變器的PWM換流行為會產生大量奇次諧波，加劇電能質量劣化，進一步?jīng)_擊穩定性；另一方面，通過優化逆變器控制策略（如虛擬慣量控制、無功電壓下垂控制），可模擬慣量支撐、調節無功功率，輔助維持電壓、頻率穩定，抑制諧波產生。其中，風電（尤其是異步風機）無慣量支撐，對頻率穩定性無直接貢獻，光伏出力受光照影響波動大，易引發電壓暫降，二者均需搭配儲能系統協同調控。

3. 儲能型微電源（鋰電池、飛輪儲能等） ：穩定性調控的核心載體，是銜接微電源、負荷與電能質量防控的關鍵。其核心特征是具備充放電雙向調節能力，響應速度快（毫秒級），可快速平衡源荷功率差額，抑制頻率、電壓波動，提升微電網穩定性；同時，通過虛擬慣量控制可補充微電網慣量儲備，緩解逆變器型微電源低慣量的短板，通過無功調節能力輔助抑制諧波、緩解電壓暫降。在穩定性方面，其局限性主要在于儲能容量有限，長期持續充放電能力不足，無法應對長時間源荷失衡與電能質量擾動；且充放電過程中，變流器的非線性換流會產生少量諧波，若控制參數不合理，可能引發系統振蕩，反而影響穩定性。

（三）不同類型微電源的穩定性適配建議

結合各類微電源的穩定性特征與電能質量防控需求，適配建議如下：同步發電機型微電源適合作為離網型微電網的主電源，提供慣量支撐與無功調節，提升系統穩定性，緩解電壓暫降問題；逆變器型微電源（光伏、風電）適合大規模并網應用，需搭配儲能系統與濾波設備，優化逆變器控制策略，彌補低慣量、出力波動與諧波產生的短板；儲能型微電源適合所有類型微電網，尤其適用于高比例逆變器型微電源接入的場景，作為穩定性調控與電能質量防控的核心，平抑源荷波動、提供虛擬慣量、補償諧波與電壓暫降帶來的擾動。

二、微電網諧波：產生機理與危害

諧波是指電力系統中，頻率為基波頻率（我國工頻50Hz）整數倍的正弦波分量，通常分為奇次諧波（3次、5次、7次等）與偶次諧波（2次、4次、6次等），其中奇次諧波對微電網的危害最顯著。微電網中，諧波的產生本質是“非線性設備的非線性特性”導致電流、電壓波形畸變，核心源于源、荷、儲、網各環節的非線性元件與調控行為，其產生機理與傳統大電網存在顯著差異，更具復雜性與隨機性。同時，不同類型微電源的運行特性，也會直接影響諧波的產生量與頻譜分布。

（一）諧波的核心產生機理

結合微電網的結構特征與運行特性，諧波主要來源于四大環節，其中逆變器型分布式電源與非線性負荷是最主要的諧波源：

1. 逆變器型分布式電源的非線性換流 ：微電網中，光伏、風電、燃料電池等分布式電源均通過電力電子逆變器接入電網，逆變器的核心功能是將直流電（光伏、燃料電池）或可變頻率交流電（風電）轉換為工頻交流電。由于逆變器采用脈沖寬度調制（PWM）技術，其輸出電壓、電流波形并非標準正弦波，而是由一系列脈沖波形疊加而成，經傅里葉分解后，會產生大量奇次諧波（主要為3次、5次、7次諧波），諧波含量與逆變器的調制方式、開關頻率、濾波參數密切相關。例如，傳統兩電平逆變器的諧波畸變率（THD）通常在5%~10%，若濾波環節設計不合理，諧波畸變率會進一步升高，成為微電網最主要的諧波源。

2. 非線性負荷的運行 ：微電網中的非線性負荷主要包括變頻器、充電樁、精密電子設備、LED照明等，此類負荷的阻抗隨電壓、頻率變化而變化，其吸收的電流并非正弦波，會向電網注入諧波。例如，變頻器通過改變頻率調節電機轉速，其內部整流、逆變環節會產生大量諧波；充電樁充電過程中，整流電路的非線性特性會導致電流波形畸變，產生3次、5次諧波；精密電子設備的開關電源也會產生高頻諧波，雖幅值較小，但數量眾多，會加劇諧波污染。

3. 儲能系統的充放電調控 ：儲能系統（鋰電池、飛輪儲能等）作為微電網“源荷儲”協同的核心，其充放電過程依賴電力電子變流器，變流器的非線性換流行為會產生諧波。同時，儲能系統的充放電功率波動、SOC（State of Charge）變化，會導致變流器的工作狀態改變，進而影響諧波的產生量與頻譜分布。例如，鋰電池儲能充放電過程中，若充放電電流過大，變流器的開關損耗增加，諧波畸變率會顯著上升。

4. 電網拓?fù)渑c設備參數的影響 ：微電網的拓?fù)浣Y(jié)構（輻射網、環網）、線路參數（電阻、電抗）、變壓器鐵芯的非線性磁化特性，也會誘發或放大諧波。例如，變壓器鐵芯的飽和特性會產生3次諧波，線路的分布電容與電感會形成諧振回路，放大特定頻率的諧波，導致局部節點諧波含量超標；離網模式下，微電網無大電網的諧波吸收能力，諧波污染會更突出。

（二）諧波的主要危害

諧波會對微電網的“源、荷、儲、網”各環節造成多方面危害，輕則影響設備壽命，重則引發系統故障、供電中斷，同時會加劇微電網穩定性風險，具體可分為四類：

1. 加劇設備損耗，縮短使用壽命 ：諧波電流會導致變壓器、電機等感性設備產生額外的鐵損與銅損，使設備發熱加劇，效率下降，長期運行會縮短設備使用壽命；諧波電壓會加劇電力電子設備（逆變器、變流器）的開關損耗，導致設備故障率升高，增加運維成本。

2. 干擾系統運行，引發穩定性問題 ：諧波會導致微電網電壓、電流波形畸變，影響分布式電源、儲能系統的控制精度，引發系統振蕩；特定頻率的諧波會與電網電感、電容形成諧振，導致電壓幅值驟升，引發設備過電壓損壞，甚至導致微電網解列。同時，諧波帶來的功率損耗會打破源荷功率平衡，誘發頻率、電壓波動，進一步降低系統穩定性。

3. 影響敏感設備正常運行 ：精密電子設備、醫療設備、自動化生產線等敏感負荷，對電能質量的要求極高，諧波會導致此類設備運行異常、測量誤差增大，甚至停機故障。例如，諧波會干擾PLC控制系統的信號傳輸，導致生產線中斷；諧波會影響醫療設備的精度，威脅患者安全。

4. 增加電網損耗，降低能源利用效率 ：諧波電流會在輸電線路中產生額外的有功損耗，導致電能浪費，降低微電網的能源利用效率；同時，諧波會影響計量設備的準確性，導致電能計量偏差，影響供電企業與用戶的經濟利益。

三、微電網諧波控制原理與核心技術

微電網諧波控制的核心原理是“抑制諧波產生、消除已有諧波、阻斷諧波傳播”，本質是通過技術手段，使微電網的電壓、電流波形恢復為標準正弦波，將諧波畸變率控制在允許范圍內，同時緩解諧波對微電網穩定性的沖擊。結合微電網的運行特性與不同類型微電源的穩定性特征，諧波控制分為“源頭抑制”與“末端治理”兩大類，核心是依托電力電子技術、控制理論，實現諧波的精準控制，兼顧控制效果、經濟性與系統穩定性。

（一）核心控制原理

微電網諧波控制的核心邏輯是基于傅里葉分解原理，識別諧波的頻率、幅值與相位，通過“主動抑制”或“被動補償”的方式，抵消諧波分量，實現波形校正。具體可分為三個層面：

1. 源頭抑制原理 ：通過優化設備設計、改進控制策略，減少諧波的產生量，從根源上降低諧波污染與對穩定性的沖擊。核心是改善非線性設備的運行特性，尤其是逆變器型微電源的控制策略，使設備輸出的電流、電壓波形盡可能接近標準正弦波，例如優化逆變器的調制方式、提升濾波環節性能、規范非線性負荷的運行工況。

2. 末端治理原理 ：針對已產生的諧波，通過加裝諧波補償設備，產生與原有諧波幅值相等、相位相反的諧波分量，二者相互抵消，實現諧波治理。核心是精準檢測諧波信號，實時跟蹤諧波變化，快速輸出補償信號，確保補償效果的及時性與準確性，同時避免補償過程對微電網穩定性造成二次沖擊。

3. 傳播阻斷原理 ：通過優化電網拓?fù)?、配置濾波設備，阻斷諧波在微電網內部的傳播，避免諧波放大與擴散。核心是利用濾波設備的頻率選擇特性，抑制特定頻率的諧波通過，保護敏感負荷與關鍵設備，同時減少諧波對不同類型微電源控制策略的干擾，保障系統穩定性。

（二）核心控制技術

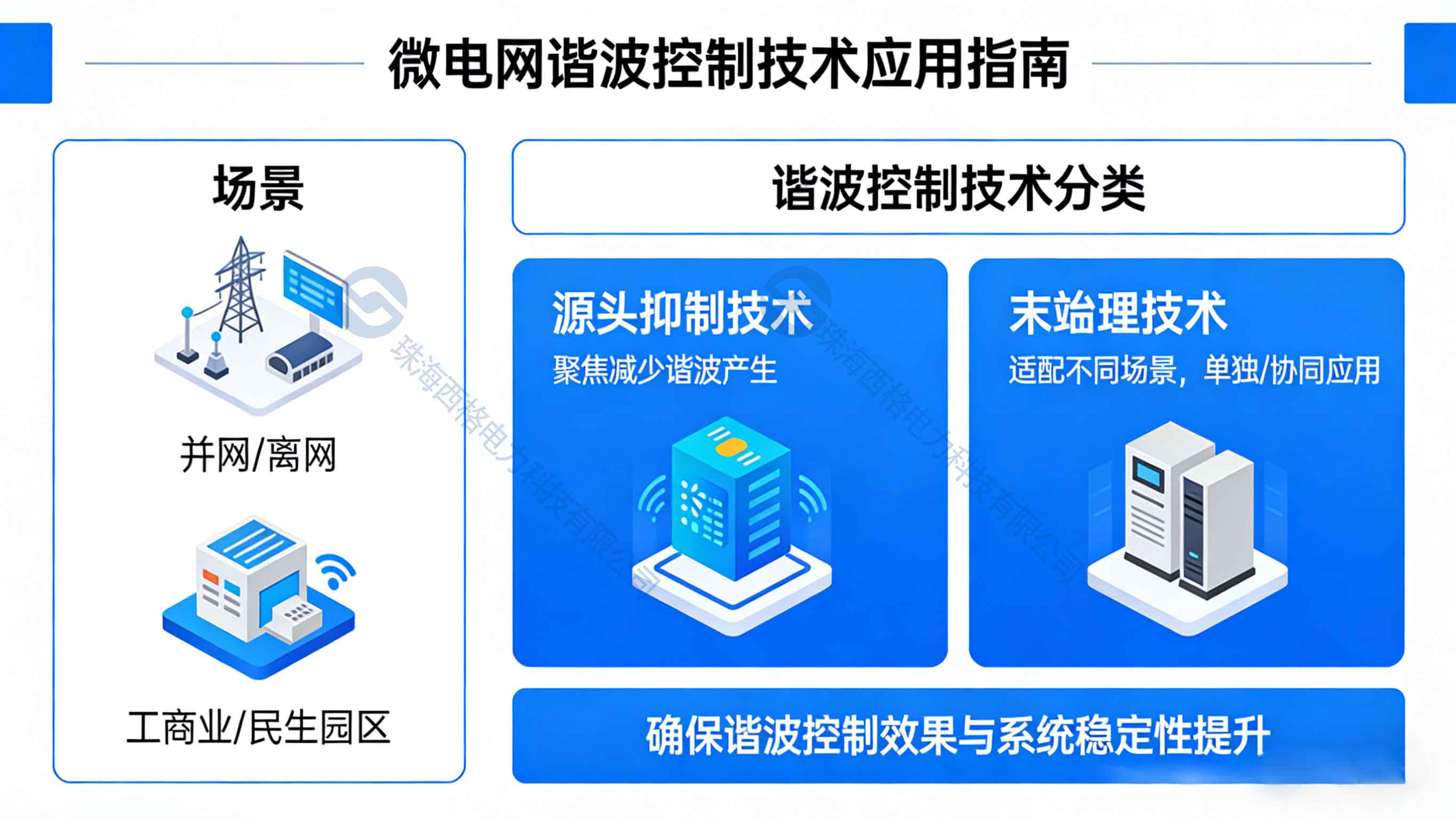

結合微電網的場景特性（并網/離網、工商業/民生園區）與不同類型微電源的穩定性特征，諧波控制技術分為源頭抑制技術與末端治理技術，各類技術適配不同場景，可單獨使用或協同應用，確保諧波控制效果與系統穩定性提升。

1. 源頭抑制技術：聚焦于減少諧波產生，核心技術包括：

（1）優化逆變器控制策略 ：逆變器是微電網最主要的諧波源，通過優化其調制方式，可顯著降低諧波含量。例如，采用空間矢量脈沖寬度調制（SVPWM）替代傳統正弦脈沖寬度調制（SPWM），可減少低次諧波（3次、5次）含量，將諧波畸變率控制在5%以內；引入諧波抑制算法（如重復控制、模型預測控制），實時校正逆變器輸出波形，抑制諧波產生，同時優化虛擬慣量控制參數，兼顧諧波抑制與穩定性提升。

（2）提升濾波環節性能 ：在逆變器、變流器輸出端加裝濾波器，是抑制諧波的基礎手段。常用的濾波器包括無源濾波器（LC濾波器）與有源濾波器（APF）的前端濾波模塊，其中LC濾波器通過電感、電容的諧振特性，抑制特定頻率的諧波，結構簡單、成本低廉，適用于固定頻率諧波的抑制；前端濾波模塊可濾除高頻諧波，減少諧波向電網傳播，避免干擾同步發電機、儲能系統的穩定運行。

（3）規范非線性負荷運行 ：通過合理配置非線性負荷，避免多臺非線性設備同時啟動，減少諧波疊加；對大型非線性負荷（如變頻器、充電樁集群），加裝專用濾波設備，限制其諧波注入量，確保負荷運行時的諧波含量符合規范，同時避免負荷波動與諧波疊加引發的穩定性問題。

2. 末端治理技術：聚焦于消除已有諧波，核心技術包括：

（1）有源電力濾波器（APF） ：這是微電網諧波治理的核心設備，其工作原理是通過檢測電網中的諧波電流，由電力電子變流器產生與諧波電流幅值相等、相位相反的補償電流，注入電網后與原有諧波電流抵消，實現諧波治理。APF具有響應速度快（毫秒級）、補償精度高、可補償多種頻率諧波的優勢，適用于諧波含量波動大、頻譜復雜的場景（如工商業微電網、充電樁集群），可將諧波畸變率控制在3%以內，同時避免諧波對微電網穩定性的沖擊。

（2）靜止無功補償器（SVC）與靜止同步補償器（STATCOM） ：此類設備主要用于無功功率補償，但同時具備一定的諧波治理能力。SVC通過可控電抗器、電容器的組合，調節無功功率的同時，濾除部分低次諧波；STATCOM基于電力電子技術，可實現無功功率的精準調節，同時通過優化控制策略，抑制諧波產生，適用于無功功率失衡與諧波污染并存的場景，可兼顧電壓穩定性與諧波治理。

（3）無源濾波器（PPF） ：由電感、電容、電阻組成，通過設計特定的諧振頻率，針對性濾除3次、5次、7次等低次諧波，結構簡單、成本低廉、維護方便，適用于諧波頻率固定、含量穩定的場景（如民生園區微電網）。其局限性是補償特性固定，無法適應諧波頻率與含量的動態變化，易與電網形成諧振，需合理設計參數，避免影響微電網穩定性。

3. 協同控制技術： 針對高比例逆變器型微電網，單一的控制技術難以滿足諧波治理與穩定性提升的雙重需求，需采用“源頭抑制+末端治理+穩定性調控”的協同控制模式。例如，優化逆變器調制策略與APF協同工作，逆變器源頭減少諧波產生，APF末端補償剩余諧波；結合儲能系統的充放電調控，平抑諧波波動與源荷波動，提升諧波控制的穩定性與系統整體穩定性；同步發電機型微電源提供慣量支撐，緩解諧波帶來的穩定性沖擊，形成多設備協同防控體系。

四、微電網電壓暫降：產生機理與危害

電壓暫降是指微電網節點電壓幅值突然下降至額定電壓的10%~90%，持續時間為0.5周波至3秒（我國標準），之后自主恢復至額定電壓的現象，是微電網中最常見的暫態電能質量問題，同時也是電壓穩定性暫態劣化的主要表現形式。不同于諧波的持續性污染，電壓暫降屬于瞬時擾動，但對敏感負荷的影響極大，其產生機理主要與微電網的擾動因素相關，核心是“源荷功率失衡”與“設備故障”，結合微電網的運行特性與不同類型微電源的穩定性特征，其產生更具突發性與隨機性，且穩定性不足會加劇電壓暫降的幅值與持續時間。

（一）電壓暫降的核心產生機理

微電網中，電壓暫降的產生主要源于四類擾動，其中源荷驟變與設備故障是最主要的誘因，且并網與離網模式下的產生機理存在一定差異，不同類型微電源的穩定性特征也會影響電壓暫降的發生概率與影響范圍：

1. 源荷功率驟變 ：這是微電網電壓暫降最常見的誘因，源于光伏、風電出力驟變或負荷突發投切。光伏、風電等可再生能源的出力受自然因素影響顯著，光照強度驟降、風速突變會導致分布式電源出力瞬間下降，打破源荷功率平衡，系統電壓快速下降，引發電壓暫降；大型負荷（如生產線、空調集群）突發投切，會導致負荷功率瞬間增加，若微電網的功率支撐能力不足（如逆變器型微電源響應滯后、儲能容量不足），會導致節點電壓驟降。例如，臺風天氣導致風電出力驟降為0，或?yàn)踉普趽鯇?dǎo)致光伏出力驟降60%以上，均會引發電壓暫降；而同步發電機型微電源可快速調節出力，緩解此類電壓暫降。

2. 設備故障 ：微電網中的線路故障、設備故障會導致電壓瞬間下降，引發電壓暫降。線路故障（如短路、接地故障）會導致線路阻抗驟增，電壓降大幅上升，故障點附近節點電壓驟降；分布式電源、儲能系統、逆變器等設備故障，會導致其出力中斷或下降，打破功率平衡，引發電壓暫降。例如，逆變器故障導致光伏出力中斷，或線路短路導致局部節點電壓降至額定電壓的50%以下；儲能系統故障會導致無法及時補充功率差額，加劇電壓暫降。

3. 運行模式切換 ：微電網并網轉離網、離網轉并網的切換過程中，功率平衡關系會發生突變，若切換策略不合理、過渡不平穩，會導致電壓瞬間波動，引發電壓暫降。例如，并網模式下，大電網提供功率支撐，當微電網切換至離網模式時，若分布式電源與儲能系統的出力無法及時匹配負荷需求（如逆變器型微電源響應滯后），會導致電壓驟降；同步發電機型微電源可提供一定的功率支撐，緩解切換過程中的電壓波動。

4. 外部電網擾動 ：并網模式下，大電網的電壓暫降會通過聯絡線傳遞至微電網，引發微電網內部電壓暫降。例如，大電網線路故障、大型設備啟停導致的電壓暫降，會影響并網微電網的電壓穩定，尤其當微電網與大電網的聯絡線功率傳輸較大時，影響更顯著；此時，儲能系統與同步發電機型微電源可快速啟動，提供功率支撐，緩解外部擾動帶來的電壓暫降。

（二）電壓暫降的主要危害

電壓暫降的持續時間短，但對敏感負荷的危害極大，尤其是工商業微電網、醫療園區微電網，輕微的電壓暫降都可能造成巨大的經濟損失，同時會沖擊微電網穩定性，引發連鎖反應，具體可分為三類：

1. 導致敏感設備脫網或故障 ：精密電子設備、自動化生產線、醫療設備、電梯等敏感負荷，對電壓幅值的變化非常敏感，電壓暫降會導致此類設備無法正常運行，甚至停機、損壞。例如，自動化生產線的PLC控制系統，當電壓暫降低于額定電壓的80%時，會觸發保護動作，導致生產線中斷；醫療設備（如重癥監護室設備）電壓暫降會導致設備停機，威脅患者安全；電梯因電壓暫降會突然停運，引發安全隱患。

2. 影響微電網運行穩定性 ：電壓暫降會導致分布式電源、儲能系統的控制策略失效，逆變器、變流器可能觸發低電壓穿越保護，導致設備脫網，進一步加劇功率失衡，引發電壓暫降擴大，甚至導致微電網解列、供電中斷。例如，光伏逆變器的低電壓穿越能力不足，當電壓暫降時，逆變器會立即脫網，導致光伏出力中斷，加劇電壓下降；而優化低電壓穿越控制后的儲能系統與同步發電機型微電源，可維持運行，助力電壓恢復，提升穩定性。

3. 造成經濟損失與安全隱患 ：工商業微電網中，電壓暫降導致生產線中斷，會造成巨大的經濟損失；民生園區中，電壓暫降導致電梯停運、應急照明失效，會引發安全隱患；醫療園區中，電壓暫降導致醫療設備停機，可能危及患者生命安全。據統計，工業領域因電壓暫降造成的經濟損失，遠高于諧波污染帶來的損失。

五、微電網電壓暫降控制原理與核心技術

微電網電壓暫降控制的核心原理是“快速響應擾動、恢復電壓幅值”，本質是通過提升微電網的功率支撐能力、快速平衡源荷功率，在電壓暫降發生時，通過調控手段快速恢復節點電壓，避免敏感設備脫網與系統失穩，同時結合不同類型微電源的穩定性特征，優化控制策略，實現電壓暫降防控與穩定性提升的協同。結合微電網的運行特性，電壓暫降控制分為“預防控制”與“應急控制”兩大類，核心是依托儲能系統、快速調控設備與不同類型微電源的協同作用，實現電壓的快速恢復，兼顧控制速度與可靠性。

（一）核心控制原理

微電網電壓暫降控制的核心邏輯是“快速檢測、快速響應、快速恢復”，具體分為三個層面，適配不同類型的電壓暫降場景，結合不同類型微電源的穩定性特征：

1. 預防控制原理 ：通過優化電源配置、提升系統功率支撐能力、完善保護策略，減少電壓暫降的發生次數與影響范圍。核心是提升微電網的抗擾動能力，結合不同類型微電源的穩定性特征，優化電源配置，避免因源荷驟變、設備故障引發電壓暫降，或降低電壓暫降的幅值與持續時間。

2. 應急控制原理 ：當電壓暫降發生時，快速啟動調控設備，補充功率差額、調節電壓幅值，在短時間內將電壓恢復至允許范圍，避免敏感設備脫網。核心是利用儲能系統的快速響應能力、同步發電機型微電源的功率支撐能力，實現電壓的瞬時恢復，同時協調逆變器型微電源維持運行，避免脫網加劇擾動。

3. 低電壓穿越原理 ：針對分布式電源、儲能系統，通過優化控制策略，提升其低電壓穿越能力，確保電壓暫降時設備不脫網，持續提供功率支撐，助力電壓恢復。核心是在電壓暫降期間，維持設備的正常運行，避免因保護動作導致功率中斷，尤其針對逆變器型微電源，需重點優化低電壓穿越控制，提升其抗擾動能力與穩定性。

（二）核心控制技術

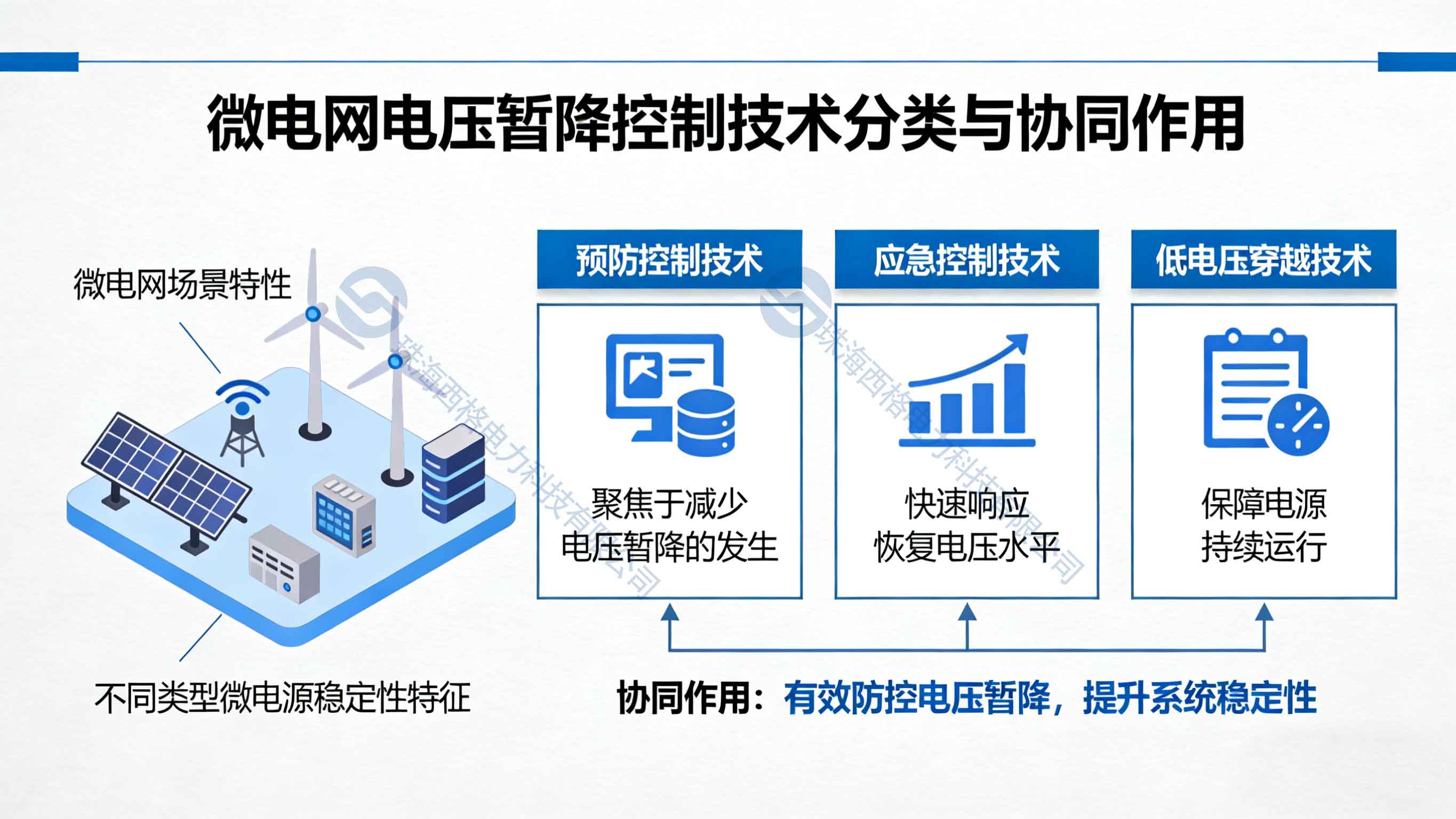

結合微電網的場景特性與不同類型微電源的穩定性特征，電壓暫降控制技術分為預防控制技術、應急控制技術與低電壓穿越技術，各類技術協同作用，確保電壓暫降的有效防控與系統穩定性提升。

1. 預防控制技術：聚焦于減少電壓暫降的發生，核心技術包括：

（1）優化電源配置：合理配置分布式電源與儲能系統，提升微電網的功率支撐能力，結合不同類型微電源的穩定性特征，實現協同互補。例如，在高比例逆變器型微電網中，配置一定容量的同步發電機（如小型柴油發電機），利用其慣量支撐與快速功率調節能力，抑制源荷驟變引發的電壓暫降；配置足夠容量的儲能系統，平抑源荷波動，避免功率失衡；合理布局光伏、風電，降低出力驟變的影響。

（2）完善電網拓?fù)渑c保護策略：優化微電網拓?fù)浣Y(jié)構，減少線路故障的發生概率；加裝線路保護設備（如熔斷器、斷路器），快速切除故障線路，縮短故障持續時間，降低電壓暫降的影響范圍；采用環網拓?fù)涮娲椛渚W(wǎng)拓?fù)?，提升功率傳輸?shù)娜哂嘈?，?dāng)一條線路故障時，可通過其他線路傳輸功率，避免電壓暫降擴大，同時提升系統穩定性。

（3）優化源荷調控策略：采用源荷協同調度策略，實時預測光伏、風電出力與負荷需求，提前調整儲能系統的充放電狀態與同步發電機型微電源的出力，避免源荷功率驟變；對大型柔性負荷，采用有序投切策略，避免負荷突發投切引發電壓暫降；優化逆變器型微電源的控制策略，提升其出力穩定性，減少擾動。

2. 應急控制技術：聚焦于電壓暫降后的快速恢復，核心技術包括：

（1）儲能系統應急供電：儲能系統具有毫秒級的充放電響應速度，是電壓暫降應急控制的核心設備。當電壓暫降發生時，儲能系統快速啟動放電，補充功率差額，提升節點電壓，將電壓恢復至額定電壓的80%以上，避免敏感設備脫網。例如，鋰電池儲能系統可在10毫秒內啟動放電，快速支撐電壓，縮短電壓暫降持續時間至0.5秒以內，同時通過虛擬慣量控制，提升系統頻率穩定性。

（2）快速無功補償設備調控：STATCOM、SVC等快速無功補償設備，可快速調節無功功率，提升節點電壓幅值。當電壓暫降發生時，此類設備快速輸出無功功率，補償電壓降，助力電壓恢復。其中，STATCOM的響應速度更快（毫秒級），補償精度更高，適用于對電壓恢復速度要求高的場景（如醫療園區、精密制造園區），可兼顧電壓穩定性與電能質量恢復。

（3）負荷切除策略：當電壓暫降幅值較大、持續時間較長，且儲能系統、無功補償設備無法快速恢復電壓時，啟動緊急負荷切除策略，切除部分非敏感負荷，減少功率需求，平衡源荷功率，快速恢復電壓。核心是優先保障敏感負荷的供電，將經濟損失降至最低，同時避免功率失衡加劇系統失穩。

3. 低電壓穿越技術：聚焦于提升設備的抗擾動能力，核心技術包括：

（1）逆變器低電壓穿越優化：優化光伏、風電逆變器的控制策略，提升其低電壓穿越能力，確保電壓暫降時（電壓降至額定電壓的10%~90%），逆變器不脫網，持續輸出功率，支撐電壓恢復。例如，引入低電壓穿越算法，實時調整逆變器的輸出電流、電壓，維持設備穩定運行，直至電壓恢復正常，同時優化控制參數，減少逆變器脫網對系統穩定性的沖擊。

（2）儲能系統低電壓穿越控制：優化儲能變流器的控制策略，確保電壓暫降時，儲能系統不觸發保護動作，持續提供充放電支撐，助力電壓恢復。同時，通過虛擬慣量控制，提升儲能系統的功率支撐能力，抑制電壓、頻率波動，提升系統穩定性。

六、工程應用案例與實踐總結

在微電網工程應用中，諧波、電壓暫降的控制與微電網穩定性提升需協同推進，結合場景特性與不同類型微電源的穩定性特征，采用“源頭抑制+末端治理”“預防控制+應急控制”“穩定性調控”的協同模式，確保電能質量與系統穩定性均符合規范。結合實際工程案例，具體說明控制技術與穩定性調控的應用效果：

案例1：某工商業微電網，配套1.5MW屋頂光伏、0.8MW分布式風電、1.2MWh鋰電池儲能、0.5Mvar STATCOM、2臺APF、0.6MW小型柴油發電機（同步發電機型），負荷以變頻器、充電樁、自動化生產線為主，存在嚴重的諧波污染、電壓暫降問題與穩定性風險。優化措施：優化光伏、風電逆變器的調制策略（采用SVPWM調制）與低電壓穿越控制，源頭減少諧波產生，提升逆變器穩定性；在逆變器輸出端加裝LC濾波器，在負荷集中區域加裝APF，末端治理諧波；配置儲能系統與STATCOM，優化源荷協同調度策略，利用柴油發電機提供慣量支撐，預防電壓暫降與穩定性波動；優化儲能變流器的控制策略，提升應急響應能力與低電壓穿越能力。優化后，微電網諧波畸變率從8.5%降至2.8%，電壓暫降發生次數減少70%，持續時間控制在0.3秒以內，敏感設備脫網率降至0，系統頻率、電壓穩定性顯著提升，滿足工商業生產對電能質量與穩定性的要求。

案例2：某醫療園區微電網，配套0.6MW屋頂光伏、0.5MWh儲能系統、0.3Mvar STATCOM，負荷以醫療設備、辦公用電為主，對電壓暫降的耐受度極低，且對系統穩定性要求高。優化措施：重點提升電壓暫降應急控制能力與系統穩定性，擴容儲能系統至0.8MWh，確保應急放電支撐；加裝快速響應STATCOM，提升電壓恢復速度；優化光伏逆變器的低電壓穿越控制策略，確保電壓暫降時不脫網；完善負荷切除策略，優先保障重癥監護室等敏感負荷供電；優化儲能系統的虛擬慣量控制，提升頻率穩定性。優化后，電壓暫降發生時，可在50毫秒內將電壓恢復至額定電壓的85%以上，未發生敏感設備脫網事件，系統未出現振蕩、解列等穩定性問題，保障了醫療設備的正常運行。

七、發展趨勢與挑戰

隨著新型電力系統的不斷發展，微電網的結構日趨復雜，高比例可再生能源、電動汽車、柔性負荷的深度融合，以及數字技術、人工智能技術的快速應用，推動微電網電能質量控制與穩定性調控向“智能化、精準化、協同化”方向發展。

當前，發展趨勢主要體現在三個方面：

一是控制技術智能化 ，結合數字孿生、人工智能技術，構建微電網電能質量與穩定性實時監測、預警與調控模型，實現諧波、電壓暫降的精準預測與智能調控，同時結合不同類型微電源的穩定性特征，實現自適應調控；

二是控制策略協同化 ，實現諧波控制、電壓暫降控制與穩定性調控的深度協同，結合源荷儲協同調度，提升整體電能質量與穩定性水平；

三是設備集成化 ，開發集諧波補償、無功調節、應急供電、慣量支撐于一體的集成化設備，降低成本、提升運維效率，適配不同類型微電源的協同運行需求。

同時，微電網電能質量控制與穩定性調控也面臨諸多挑戰：一是源荷隨機性的精準預測難度大，導致諧波、電壓暫降與穩定性擾動的預判準確性不足，影響控制的及時性；二是高比例電力電子設備的接入，使微電網的非線性特性加劇，諧波、電壓暫降的產生機理與穩定性擾動機制更復雜，控制難度提升；三是控制設備的成本較高，尤其是APF、STATCOM等設備，制約了其在中小規模微電網中的應用；四是多設備、多類型微電源協同控制難度大，需優化控制策略，實現各類設備與微電源的協同發力，兼顧電能質量與穩定性；五是不同類型微電源的穩定性互補性不足，逆變器型微電源低慣量的短板難以完全彌補，影響系統抗擾動能力。

諧波與電壓暫降是微電網最核心的兩類電能質量問題，而微電網穩定性是電能質量的基礎，二者相互關聯、相互制約，不同類型微電源的穩定性特征直接決定了微電網的抗擾動能力與電能質量水平。諧波的產生源于非線性設備的換流行為與負荷的非線性運行，核心危害是加劇設備損耗、干擾系統運行、沖擊穩定性；電壓暫降的產生源于源荷驟變、設備故障等擾動，核心危害是導致敏感設備脫網、生產中斷，進一步惡化系統穩定性；不同類型微電源中，同步發電機型提供慣量支撐、逆變器型依賴控制策略、儲能型發揮調控核心作用，三者協同配置是提升微電網穩定性與電能質量的關鍵。

微電網諧波控制以“源頭抑制+末端治理”為核心，通過優化逆變器控制、加裝濾波與補償設備，實現諧波的精準控制，同時緩解諧波對穩定性的沖擊；電壓暫降控制以“預防控制+應急控制”為核心，依托儲能系統、快速無功補償設備，結合低電壓穿越技術，實現電壓的快速恢復，兼顧穩定性提升；微電網穩定性調控需結合不同類型微電源的特征，優化電源配置與控制策略，維持電壓、頻率穩定，為電能質量防控提供保障。不同場景的微電網，需結合自身特性，選擇適配的控制技術與策略，實現電能質量與穩定性的協同提升。

未來，隨著技術的持續迭代，需進一步突破源荷預測、多設備協同控制、低成本控制設備研發、不同類型微電源穩定性互補等核心瓶頸，推動電能質量控制與穩定性調控技術向智能化、精準化、工程化方向發展，結合數字技術與電力電子技術的深度融合，不斷提升微電網的電能質量與穩定性水平，為微電網的規?；瘧?yīng)用、高質量運行提供有力支撐，助力新型電力系統的建設與“雙碳”戰略目標的實現。
