在現代電氣系統中，雷擊、電網切換或設備啟停都會產生瞬時過電壓——俗稱“浪涌”。這些浪涌可能瞬間擊穿家用電器、毀壞工業PLC，甚至引發火災。浪涌保護器（SPD）正是專門應對這類威脅的核心設備，它能在微秒級內將過電壓鉗位到安全水平，并將巨大能量泄放到大地，從而守護設備安全。

CE認證與國標認證的區別與優勢

浪涌保護器進入市場前，必須通過權威認證。國內用戶常糾結于“CE認證”和“國標認證”哪個更好，二者其實各有側重，卻高度兼容。

國標認證主要依據GB/T 18802.11-2020（低壓配電系統用浪涌保護器），該標準與國際IEC 61643-11幾乎完全等同。測試采用相同的波形：Ⅰ級用10/350μs模擬直擊雷（Iimp可達12.5kA~100kA），Ⅱ級用8/20μs模擬感應雷（In 5kA~40kA），Ⅲ級用組合波。國內銷售還需滿足CCC強制認證要求，包括工廠審核和年度監督。這意味著國標產品在測試方法、能量協調（Up逐級遞減）和最大連續工作電壓Uc（通?！?.15倍系統電壓）上與國際接軌，但更貼合中國230/400V、50Hz電網特性。

CE認證則是歐盟市場準入的強制標志。它基于EN 61643-11（同樣等同IEC），同時必須符合低電壓指令（LVD 2014/35/EU）和電磁兼容指令（EMC 2014/30/EU）。制造商需出具符合性聲明，并可通過TüV、CB Scheme等第三方測試。CE側重歐洲電氣安全與EMC兼容性，強調產品在不同安裝環境下的整體系統協調。

區別主要體現在：

市場屬性不同。國標+CCC是國內銷售的“通行證”，CE則是歐盟及CB互認國家（80多個）的“入場券”。

審核側重不同。國標強調本地化工廠巡檢和Uc適應，CE更注重歐盟指令下的風險評估和EMC發射/抗擾度測試。

測試細節略有差異。UL 1449（北美）額外要求短路電流額定值SCCR，而CE/國標更聚焦雷電能量協調。

優勢對比：

國標認證產品優勢在于性價比高、供應鏈本土化、參數直接匹配中國電網，采購和維護成本低，特別適合國內建筑、工業園區項目。很多廠家通過GB認證后可輕松獲得CQC自愿認證，進一步提升信任度。

CE認證產品優勢在于國際通用性強，便于出口歐盟、東南亞、中東。獲得CE的產品往往經過更嚴格的第三方審核，質量背書更國際，利于高端出口或外資項目投標。許多優質國產SPD同時拿下CE+GB雙認證，既滿足國內合規，又輕松走向全球。

選購時，優先選擇雙認證產品——它既能在國內安心使用，又為未來出口留足空間。千萬不要只看“有認證”三個字，要核實證書編號和發證機構，確保是針對SPD的真實報告。

浪涌保護器的安裝方法與部署步驟

安裝是SPD發揮作用的關鍵。安裝不當，保護效果會大打折扣，甚至引發二次故障。核心原則是“并聯安裝、短直接線、良好接地、多級協調”。

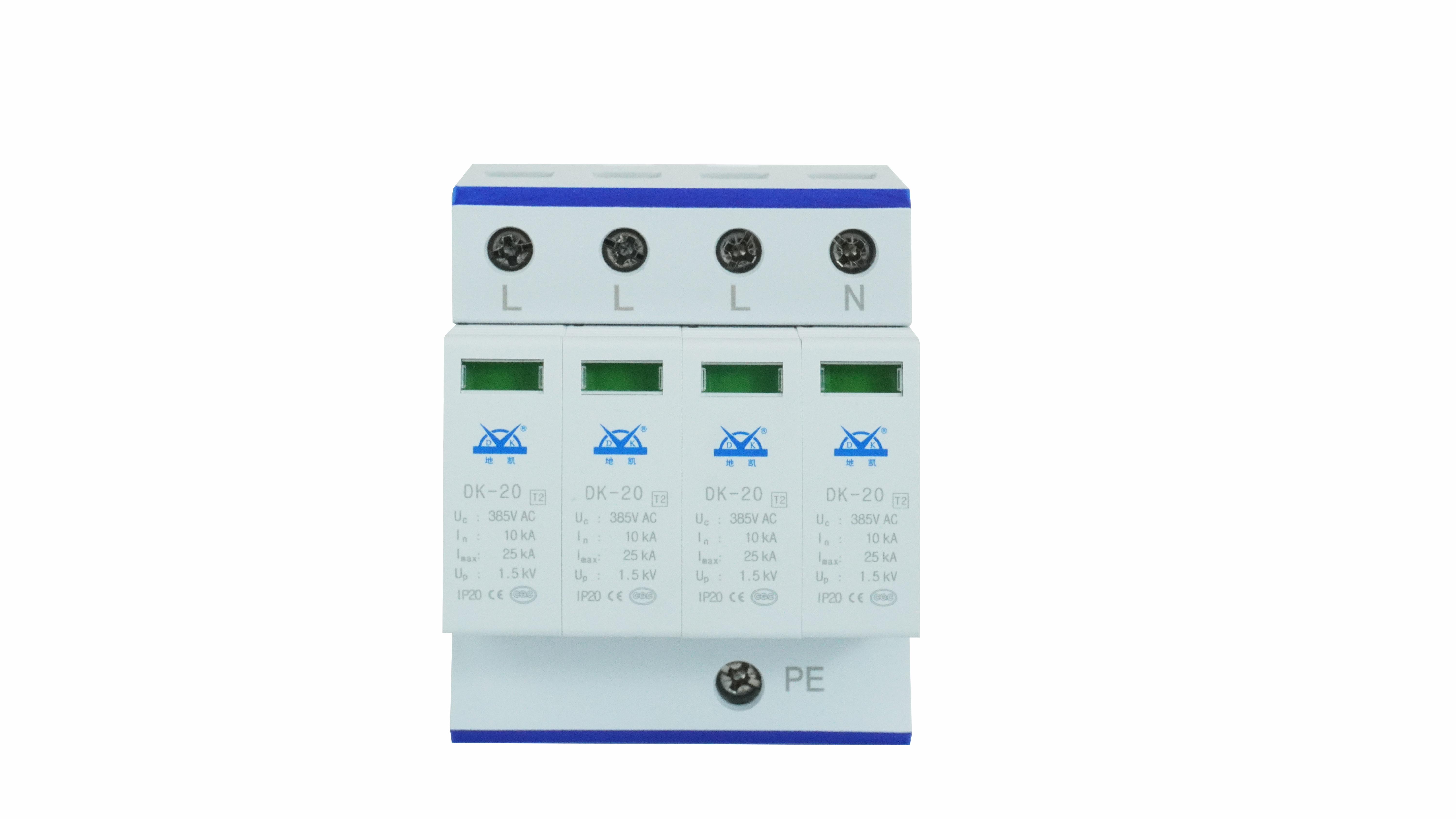

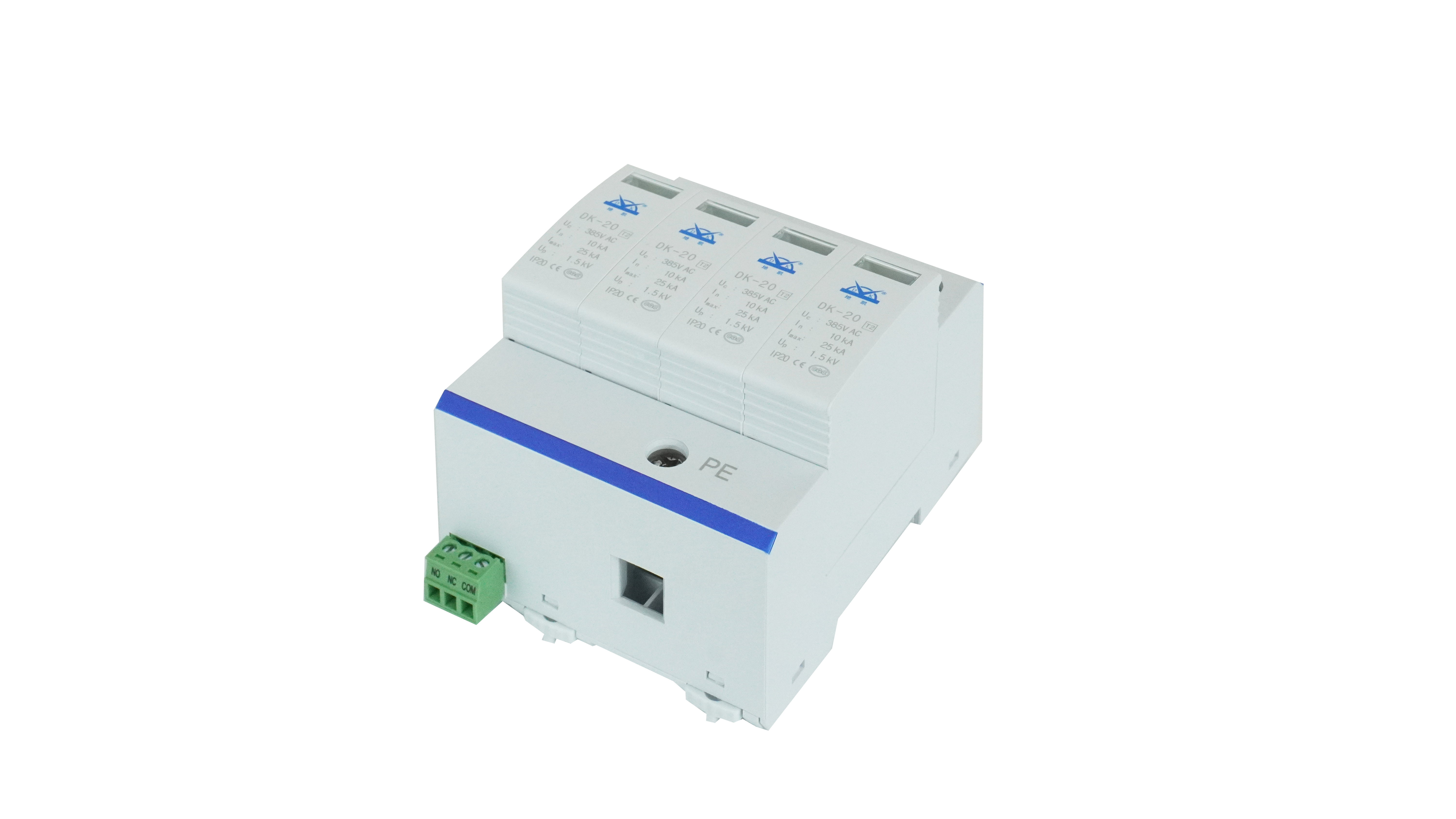

電源浪涌保護器，防雷浪涌保護器，SPD 電源浪涌保護器，防雷浪涌保護器，SPD 電源浪涌保護器，防雷浪涌保護器，SPD

地凱防雷浪涌保護器通用安裝步驟（必須斷電操作，由持證電工完成）：

選位與規劃：Ⅰ級SPD裝在建筑物電源入口總配電柜（主開關下端），Ⅱ級裝在樓層或區域分配電箱，Ⅲ級裝在精密設備前端或插座前。參考GB 50343和IEC 62305防雷分區（LPZ0B→LPZ1→LPZ2），實現“逐級消減”。

固定底座：多數SPD采用35mm標準導軌卡裝，或螺栓固定在柜內。確保通風散熱良好。

接線：并聯方式。火線L、零線N分別接入對應端子，PE接地端以最短距離連至等電位接地母排或接地銅排。單相系統接L-N-PE，三相系統接L1/L2/L3-N-PE。

導線選擇：長度越短越好，總引線長度≤0.5m，且必須直線無環路（減少感應電壓）。截面積按GB 51348要求：Ⅰ級相線≥6mm2、PE≥10mm2；Ⅱ級相線≥4mm2、PE≥6mm2。實際建議再大一檔，用多股銅線或銅排。

后備保護：必須在前級串聯熔斷器或后備保護器（SCB），其分斷能力≥SPD的短路耐受值（通常25kA以上），防止SPD老化短路引發火災。

多級協調：若兩級SPD距離<10m（開關型到限壓型）或<5m（限壓型之間），需加退耦電感或選擇自協調型產品（很多現代SPD已內置）。

檢查與通電：擰緊所有螺絲，確認無松動；恢復電源后觀察狀態指示燈（綠色正常，紅色故障）。帶遠程信號的型號可接入BMS系統實時監控。

地凱防雷浪涌保護器部署注意事項：

接地電阻越低越好（機房建議≤1Ω，普通建筑≤4Ω）。

TT系統需選帶N-PE保護模塊的產品；TN-S系統常規模塊即可。

直流系統（如光伏）接線極性嚴格，選用專用DC-SPD。

安裝后每季度檢查一次指示燈和接地，每年做一次雷擊風險評估。

遵循以上方法，一套多級SPD系統可將殘壓控制在設備耐受值以內，保護效果提升數倍。

地凱防雷浪涌保護器的行業應用方案

不同行業對SPD的需求差異很大，需“量體裁衣”。

建筑與民用領域：住宅、寫字樓、醫院、學校是基礎應用。方案為“入口Ⅰ級（Iimp≥25kA）+樓層Ⅱ級（In=20kA）+末端Ⅲ級（Up≤1.2kV）”。重點保護電梯、消防、弱電系統。部署時將SPD與等電位接地系統共用，樓頂配電箱必須加裝。

光伏與新能源：光伏電站、儲能、充電樁面臨直流高壓浪涌。方案：在匯流箱、逆變器DC側安裝DC-SPD（Ucpv 1000~1500V，Iimp≥12.5kA），AC側用AC-SPD（Uc=385V，In=20kA），參考GB/T 18802.31。部署關鍵是DC/AC分離保護，逆變器前后各一級，防止“反灌”損壞組件。

工業自動化：PLC、DCS、變頻器、傳感器最怕信號浪涌。方案：電源端Ⅱ級SPD+信號端專用SPD（RS485、4-20mA、RJ45，殘壓≤30V）。部署在控制柜內，電源與信號分開布線，采用屏蔽+等電位連接，保障連續生產。

數據中心與通信：服務器、交換機、基站要求零 downtime。方案：UPS前端Ⅰ級（25kA）、機柜Ⅱ級+網絡SPD（支持1Gbps，沖擊5kA）。部署采用模塊化插拔式，便于熱更換，并接入遠程監控。

其他典型行業：

軌道交通/機場：電源+視頻同軸+RS485復合保護，防爆型用于石化。

風電場：塔筒機艙多級+滑環信號保護，適應高海拔強雷區。

智能樓宇/IoT：末端小型Ⅲ級+POE網絡SPD，保護攝像頭和智能燈控。

無論哪個行業，統一遵循“選型看參數、安裝看規范、運維看監控”的原則，就能將浪涌風險降到最低。
