形狀記憶合金（Shape memory alloy, SMA），也叫形態記憶合金、肌肉絲、鎳鈦記憶合金，它是由Ni（鎳）- Ti（鈦）材料組成，經過多道工序制成的絲，財哥簡稱鈦絲，可以通過電路驅動鈦絲發生運動。相比于傳統的電機、電磁鐵動力，鈦絲是一種新型的動力元件。鈦絲驅動技術（nitidrivetech）目前已經在航空航天、醫療、無人機、手機、汽車、機器人等科技領域投入使用。

財哥將以往設計的一些應用案例公開分享給大家，方便大家一起學習和參考。希望大家能夠在自己的領域獲得一定的啟發和收獲。

一秒到家的快遞盒子

一秒到家是杭州***公司于2021年7月推出的萬物到家智能軟件服務平臺，創始人***，核心團隊來自物流、零售及電商領域。平臺以社區為核心服務場景，聚焦最后100米配送，通過自研硬件“魔盒”實現無接觸存取包裹，并提供快遞代取、商品代買、生活服務代辦等業務，聯合三通一達、順豐、菜鳥網絡等企業整合資源。（本段內容來自百度百科）

該平臺2018年提出快遞聯合共配理念并建立分揀中心，2019年參與全國驛站及快遞柜布局。2020年上線1.0版本，2021年推出2.0版本及智能收納設備，2022年升級至3.0版本并獲得天使輪融資。其軟件系統包含服務端、管家端及商家智能運營管理系統，已登記多項軟件著作權。（本段內容來自百度百科）

一、盒子案例

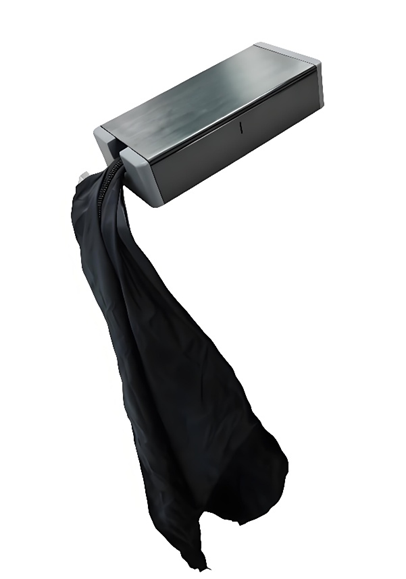

1、造型設計

功能簡介：

快遞盒子貼墻面或門上。

寄件：

用戶通過手機掃碼打開盒子，將收納袋取出，放入寄出的物品。

送貨員通過手機掃碼打開盒子，從收納袋取走物品。

收件：

送貨員通過手機掃碼打開盒子，將收納袋取出，放入物品。

用戶通過手機掃碼打開盒子，從收納袋取出物品。

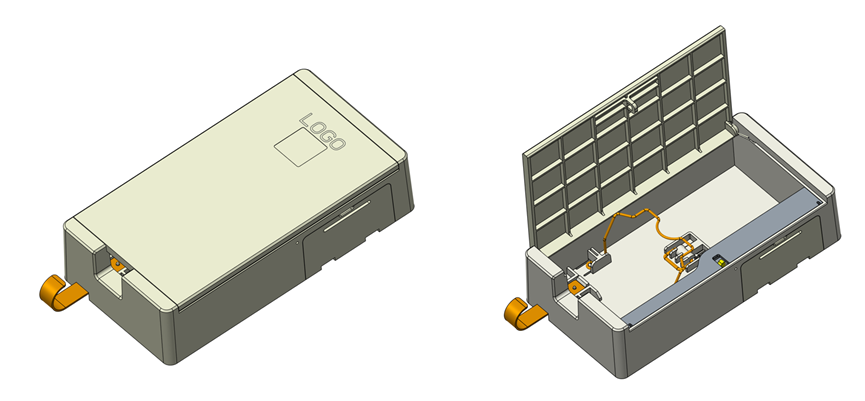

2、結構設計

工作原理：

當手機掃描后，鈦絲驅動機構執行驅動解鎖，蓋子自動打開；當完成寄件或收件，手動蓋上蓋子，即可實現鎖定。

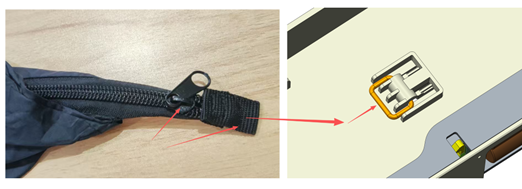

收納袋的根部固定在盒子內部，蓋上蓋子后自動鎖定，即可鎖定拉鏈部分。

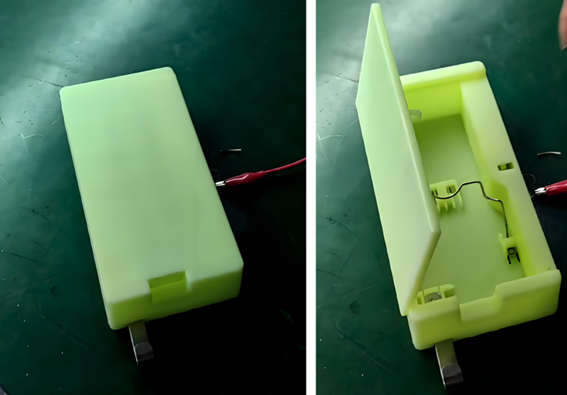

3、實物形態

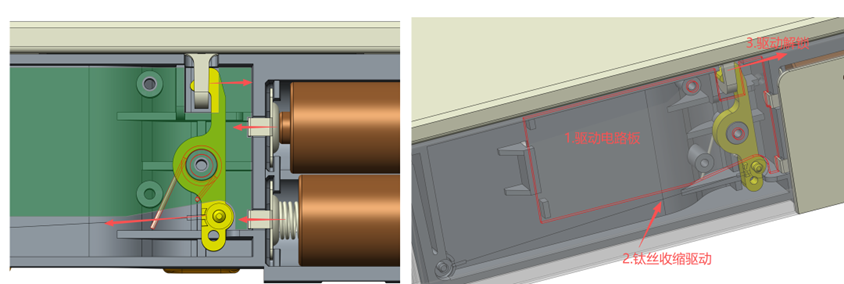

4、驅動原理和特點

本方案采用0.1線徑的鈦絲驅動。

電池通過彈片和驅動電路板連接供電。當驅動電路板通過手機掃碼打開藍牙通訊，獲取解鎖信息。驅動電路板給鈦絲供電，鈦絲帶動鎖舌順時針旋轉實現蓋子解鎖。

采用2節AA電池供電，在300mA的前提下，可提供約2000mAh的容量，可實現約1~2年的待機。

5、驅動電路

較為簡單的工控藍牙芯片+行程開關反饋控制，可以參考財哥的鈦絲的驅動電路控制（上）文中的第2條。

6、技術特點

省電，待機時間長，傳統電磁鐵功耗較大。

省錢，相比傳統電機、電磁鐵。

省空間，相比傳統電機、電磁鐵。

輕便，相比傳統電機、電磁鐵。

（本案例來源：深圳市鈦絲科技有限公司，如有侵權請聯系財哥刪除）
