在單片機應用日益廣泛的今天，觸控型MCU憑借便捷的操作體驗和精簡的硬件設計，成為消費電子、智能家居等領域的核心器件FT62FC6X是輝芒微電子的一款高性能精簡指令集的8位Touch觸控型單片機,其內部集成25個觸控按鍵，只需一個外部參考電容即可實現觸控功能，可應用于觸控相關的產品。

在模擬方面，芯片內部包含一個多通道12位A/D轉換器。在保護功能方面，包含看門狗、低電壓復位和低電壓檢測功能等內部保護特性。在通信接口方面，芯片內部集成了1個I2C、1個SPI和2個UART接口。此外芯片還內置了4個定時/計數器，可以用于定時和產生16bit分辨率的PWM功能。芯片包含26個獨立控制的IO，適用于需要多個IO的場合。

FT62FC6X系列型號：
FT62FC61B-RB 封裝SOP8
FT62FC63A-RB 封裝SOP16
FT62FC63B-RB 封裝SOP16
FT62FC65A-RB 封裝SOP20
FT62FC65B-RB 封裝SOP20
FT62FC65A-TRB 封裝TSSOP20
FT62FC65B-TRB 封裝TSSOP20
FT62FC65A-NRB 封裝QFN20
FT62FC66A-RB 封裝SOP24
FT62FC66A-TRB 封裝TSSOP24
FT62FC67A-RB 封裝TSSOP28
FT62FC67C-RB 封裝TSSOP28
FT62FC67C-TRB 封裝TSSOP28

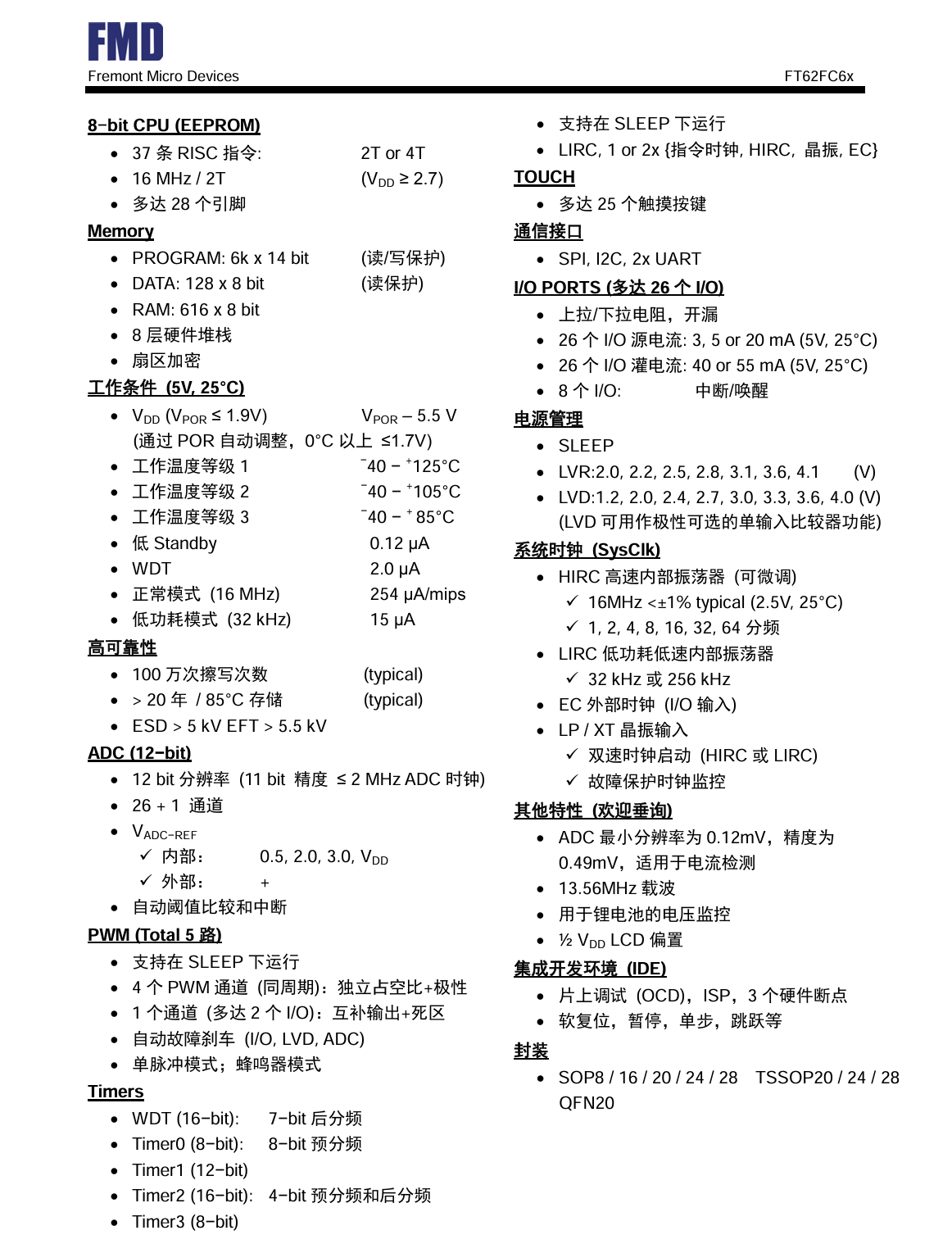

輝芒微FT62FC6X系列主要特性：
工作電壓：1.9V~5.5V
工作溫度范圍：-40°C~85°C
RISC架構，只需學習37條指令
除了分支跳轉，所有指令均為單周期
可選的指令周期：2T/4T
最小指令周期為125ns(VDD>2.7V)
存儲架構
程序存儲器: 6K x 14bits
數據RAM: 616 x 8bits
數據EEPROM: 128 x 8bits
8層硬件堆棧
低功耗模式SLEEP
系統時鐘可選擇保持運行或關閉

借卓越的綜合性能，F(xiàn)T62FC6X系列在各類家電產品中實現深度落地，針對不同品類家電的核心需求，提供定制化的控制解決方案，兼顧操控精度、使用安全與用戶體驗，覆蓋廚房、清潔、環境、個人護理四大主流家電領域。

廚房小家電：精準控溫護安全，高效適配廚房場景。
廚房家電對溫度、功率的調控精度以及安全防護的響應速度有著極高要求，F(xiàn)T62FC6X系列憑借出色的模擬處理能力與完善的中斷機制，可完美匹配各類廚房電器的運行需求。在電飯煲、電壓力鍋等烹飪?cè)O(shè)備中，芯片通過內置12位ADC模塊，精準采集鍋底NTC熱敏電阻的溫度信號，由MCU實時運算處理后，通過PWM信號分級調控加熱盤功率，實現600W至1200W的靈活切換，同時依托內置定時器，精準把控煮飯、保溫等多模式的時序邏輯，保障烹飪效果。

安全防護層面，芯片集成專屬過溫檢測電路，當ADC檢測到鍋內溫度超過120℃時，會立即觸發中斷并切斷加熱回路，同時通過電流采樣電阻實時監測負載電流，有效實現干燒保護，杜絕安全隱患；此外，借助芯片內置的EEPROM存儲模塊，可留存用戶常用的烹飪模式參數，斷電后數據不丟失，下次開機即可直接調用，提升使用便捷性。

而在微波爐、烤箱中，F(xiàn)T62FC6X通過UART接口接收面板按鍵指令，利用PWM模塊精準調節磁控管、加熱管的輸出功率，同時通過ADC采集腔體內溫度傳感器信號，實現±5℃的高精度溫度控制，確保加熱均勻；依托內置多級中斷系統，可有效過濾電機運轉過程中產生的電磁干擾，避免程序誤觸發，保障設備穩定運行。

清潔家電：智能驅動調轉速，負載適配更高效。
清潔家電的核心需求是實現電機轉速的動態調控與負載自適應，F(xiàn)T62FC6X系列的PWM功能與IO擴展能力，為這類產品提供了高效且經濟的解決方案。

在吸塵器、掃地機器人中，芯片通過2路獨立PWM輸出，分別調節風機與滾刷電機的轉速，支持“標準-強力”兩檔模式自由切換，滿足不同清潔場景需求；同時，ADC模塊實時采集電池電壓，當檢測到電壓低于3.0V的低電量狀態時，會自動降低電機轉速，有效延長設備續航時間。

狀態監測方面，借助GPIO接口連接灰塵傳感器，當檢測到濾網堵塞導致氣流不暢時，會通過LED指示燈發出報警信號，同時觸發電機過載保護，防止電機損壞。在電動拖把、打蠟機等設備中，芯片通過定時器生成高精度PWM信號，控制直流電機正反轉，實現拖布雙向旋轉，提升清潔、打蠟效果；集成的外部中斷接口，可實時檢測機身傾斜角度，當傾斜超過30°時，立即切斷電機電源，全方位保障使用安全。

環境家電：參數采集更精準，低耗節能降成本。
環境家電需要實時響應環境變化并靈活調節運行狀態，F(xiàn)T62FC6X系列的低功耗特性與豐富通信接口，可有效降低系統整體成本，提升設備實用性。在加濕器、除濕機中，芯片通過I2C接口與溫濕度傳感器（如SHT30）實現無縫聯動，同時借助ADC模塊采集水箱水位電極信號，實時掌握水箱水量狀態；當檢測到環境濕度低于40%或高于60%時，MCU會自動控制水泵、風機的啟停，實現環境濕度的自動調節，營造舒適環境。

低功耗設計方面，設備待機時芯片可進入休眠模式，待機電流降至μA級，搭配鋰電池供電，可使便攜式加濕器實現10小時以上的續航，滿足戶外、桌面等多場景使用需求。在空氣凈化器中，ADC模塊采集PM2.5傳感器的模擬信號，精準判斷空氣質量污染程度，隨后通過PWM信號調節風機轉速，實現分級凈化；同時，通過GPIO接口驅動三色LED指示燈，以綠色（優質）、黃色（中等）、紅色（較差）直觀顯示空氣質量等級，方便用戶實時了解凈化狀態。

個人護理家電：精細調控提體驗，簡化設計降難度。
個人護理家電注重操作便捷性與運行穩定性，F(xiàn)T62FC6X系列的高外設集成度，可大幅簡化硬件設計流程，提升產品競爭力。在電動牙刷、電推剪等產品中，以電推剪為例，F(xiàn)T62FC6X系列通過PWM信號實現電機5000-15000rpm的無級調速，滿足不同理發需求；

ADC模塊實時采集電機電流信號，當檢測到頭發纏繞導致負載增大時，會自動提升電機轉速，避免出現卡頓現象，保障使用流暢度。人機交互層面，通過GPIO接口連接觸摸按鍵或機械按鍵，精準接收檔位切換指令，同時控制LED呼吸燈實時顯示設備電量狀態，當電量過低時，觸發蜂鳴器發出報警信號，提醒用戶及時充電。

在美容儀中，借助EEPROM存儲模塊，可預設3種不同的護膚模式參數（如導入、導出檔位的電流強度），用戶通過按鍵即可實現模式切換，MCU通過PWM信號精準調節輸出電流大小，適配不同膚質的護膚需求，提升用戶使用體驗。

輝芒微電子推出的FT62FC6X系列，作為一款高性能精簡指令集8位Touch觸控型單片機，以高集成度、高穩定性和高性?xún)r(jià)比，打破傳統觸控設計的局限，為各類觸控相關產品提供高效解決方案，同時依托完善的外設配置，適配多場景應用需求。
