隨著通信頻率的不斷提升和信號速率的持續加快，PCB特性阻抗的精度控制已成為高速電路設計的核心挑戰之一。特性阻抗不僅是影響信號完整性、電磁兼容性的關鍵因素，更直接關系到整機系統的穩定性和可靠性。從設計理論值到實際生產實現，阻抗控制貫穿于PCB的整個生命周期。

一、PCB特性阻抗的形成機理

1.1 傳輸線理論基礎

在高速信號傳輸過程中，PCB導線不再被視為理想導體，而是具有分布參數特性的傳輸線。其特性阻抗由單位長度的串聯電感和并聯電容共同決定。

1.2 影響特性阻抗的關鍵結構參數

• 導線寬度：線寬增加，電容增大，阻抗降低
• 介質厚度：介質越厚，電容越小，阻抗升高
• 介電常數：介電常數越大，電容越大，阻抗降低
• 銅箔厚度：銅厚增加，電感略有變化，但對阻抗影響相對較小

1.3 常見傳輸線結構阻抗特性

• 微帶線：?jiǎn)蚊鎱⒖计矫?，受表層層壓工藝影響顯著
• 帶狀線：雙面參考平面，受介質均勻性控制更嚴格
• 差分線：需同時控制單端阻抗和耦合系數

二、特性阻抗測量原理與技術演進

2.1 傳統測量方法的局限性

早期的阻抗測量多采用網絡分析儀的頻域法，通過S參數計算阻抗特性。這種方法需要復雜的校準和數學模型轉換，對操作人員技術要求高，且難以直觀反映阻抗沿傳輸線的連續性變化。

2.2 時域反射技術的革命性突破

時域反射（TDR）技術的出現，徹底改變了阻抗測量的實踐方式。其核心原理是通過向傳輸線發送快速階躍信號，并測量反射信號的時間和幅度，從而計算出阻抗值。例如國內領先的PCB測量?jī)x器、智能檢測設備專業解決方案供應商——班通科技自研推出的TDR阻抗測試儀Bamtone H系列就是應用該原理。

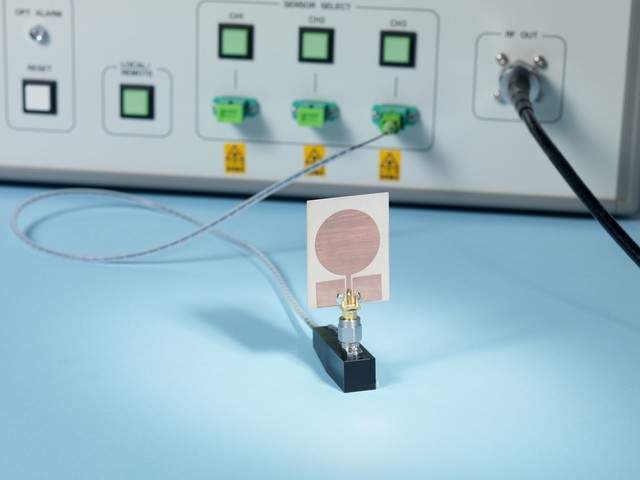

TDR阻抗測試儀Bamtone H125A

2.3 現代TDR阻抗測試儀的技術要求

現代高速PCB對阻抗測試設備提出了嚴苛要求：

• 上升時間：需達到35ps以下，以滿足25GHz以上帶寬信號的測量需求
• 采樣精度：亞毫伏級電壓分辨率
• 系統穩定性：長時間測量漂移小于0.5%
• 軟件分析能力：自動化阻抗提取、統計分析、圖形化報告生成

三、工藝控制中的阻抗實現難點

3.1 設計到制造的阻抗偏差源

• 材料批次波動：不同批次的基板介電常數偏差可達±5%
• 圖形轉移精度：曝光、顯影工藝導致的線寬變化
• 層壓均勻性：多層層壓過程中的介質厚度分布不均
• 銅箔蝕刻因子：側蝕現象導致的梯形截面效應
• 表面處理影響：沉金、化銀等工藝對阻抗的微調作用

3.2 工藝窗口的量化控制

通過建立阻抗與關鍵工藝參數的數學模型，實現工藝窗口的精確量化。

3.3 統計過程控制（SPC）在阻抗管理中的應用

• 實時監控：對阻抗測量數據進行CPK分析
• 趨勢預警：通過控制圖識別工藝漂移
• 根本原因分析：將阻抗異常關聯到具體工序參數

四、TDR阻抗測試儀的實踐應用

4.1 應對高頻測量的技術優勢

在測試高頻PCB時，傳統設備往往受限于上升時間和系統噪聲。TDR阻抗測試儀，例如Bamtone H系列實現了高達15ps的上升時間，能夠準確捕捉到阻抗的微小不連續點。其獨特的同軸探頭設計，將接觸阻抗降至2mΩ以下，確保測量重復性優于0.5%。

4.2 在實際生產環境中的表現

在某通信設備制造企業的生產線上，工程師通過對比測試發現：使用普通TDR設備測量20GHz高速信號的阻抗一致性為±5%，而采用Bamtone H系列優化測量方案后，阻抗波動范圍縮小到±2%以內。這主要得益于該設備的多點校準功能和環境溫度補償算法，有效消除了測試系統本身的誤差。

4.3 在工藝調試中的獨特價值

在HDI板阻抗工藝調試階段，Bamtone H系列TDR阻抗測試儀的“阻抗剖面分析”功能發揮了關鍵作用。通過沿線連續掃描，工程師可以直觀看到阻抗在傳輸線不同位置的變化情況，快速定位到因蝕刻不均或介質厚度波動導致的阻抗異常區域。其配套的Z-Planner軟件還能自動生成阻抗修正建議，將工藝調試周期縮短了約40%。

五、全流程阻抗控制實踐體系

5.1 設計階段的預防性控制

• 仿真優化：使用電磁場仿真軟件預計算阻抗
• 容差設計：考慮最壞情況下的工藝偏差組合
• 測試結構設計：在板邊添加阻抗測試條和交叉節結構

5.2 材料選擇與認證

• 建立材料庫：記錄不同供應商材料的Dk/Df特性
• 批次管理：每批材料入庫前進行介電常數驗證
• 老化測試：評估材料特性在高溫高濕環境下的穩定性

5.3 生產過程的關鍵控制點

• 內層圖形形成：通過自動光學檢測監控線寬
• 層壓工藝：控制壓力、溫度曲線和升溫速率
• 鉆孔與電鍍：保證孔壁質量和銅厚均勻性
• 外層圖形制作：優化蝕刻參數減少側蝕

5.4 測量與反饋優化

• 首板驗證：生產前使用Bamtone H系列進行全板掃描
• 過程抽檢：每生產班次抽取中間產品測量
• 最終檢驗：出貨前的100%關鍵網絡測試
• 數據回溯：建立阻抗數據庫，用于持續改進

PCB特性阻抗的精確控制是一項系統工程，需要設計仿真、材料科學、工藝工程和測試測量多學科的深度融合。測量技術作為其中的“眼睛”和“尺子”，其進步直接決定了控制水平的上限。以Bamtone H系列為代表的現代TDR測試儀，不僅提供了更精確的測量數據，更通過智能化功能改變了阻抗控制的作業模式。面對未來更高速的電路需求，建立“設計-材料-工藝-測量”四位一體的閉環控制系統，將是確保產品競爭力的必由之路。
