前言

玩 MiSTer FPGA 平臺想拓展 MIDI 功能，卻沒有專用適配接口?外接 MIDI 設備擔心浪涌損壞核心板，無隔離保護不敢輕易連接?接口數量少，滿足不了多 MIDI 設備同時連接需求?

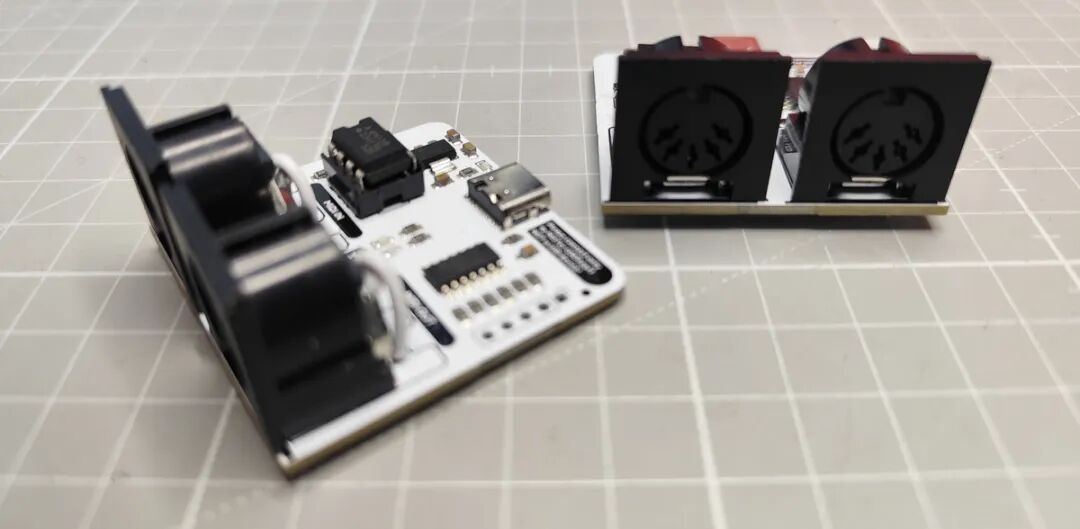

今天給大家?guī)硪豢顚镸iSTer FPGA 平臺打造的 MIDI4MiSTer 開源 MIDI 接口板!專為 MiSTer 用戶 I/O 端口設計，提供標準 MIDI 輸入輸出功能，帶光耦電氣隔離保護，1 進 3 出接口滿足多設備連接，還兼容多款經典復古機 / 游戲機核心，全開源設計易復刻，MiSTer 愛好者拓展 MIDI 功能的專屬方案!

亮點 & 功能

電氣隔離保護：MIDI 輸入端搭載光耦隔離設計，能有效隔離外部 MIDI 設備的電氣故障與浪涌沖擊，避免外部設備問題損壞 MiSTer FPGA 平臺，使用外接設備更安心。標準 1 進 3 出 MIDI 接口：配備 1 個 MIDI 輸入端口 + 3 個 MIDI 輸出端口，完全符合 MIDI 電氣規范，可直接連接 MIDI 鍵盤、合成器等各類 MIDI 設備，多輸出口滿足同時連接多款設備的使用需求。

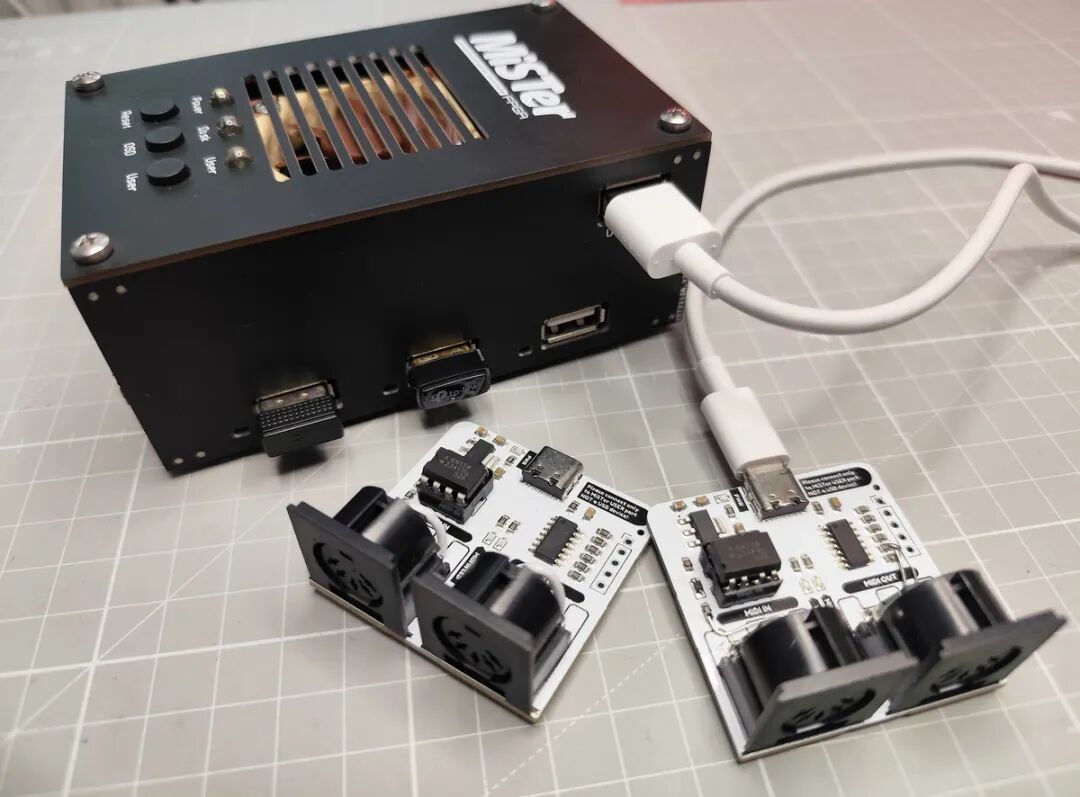

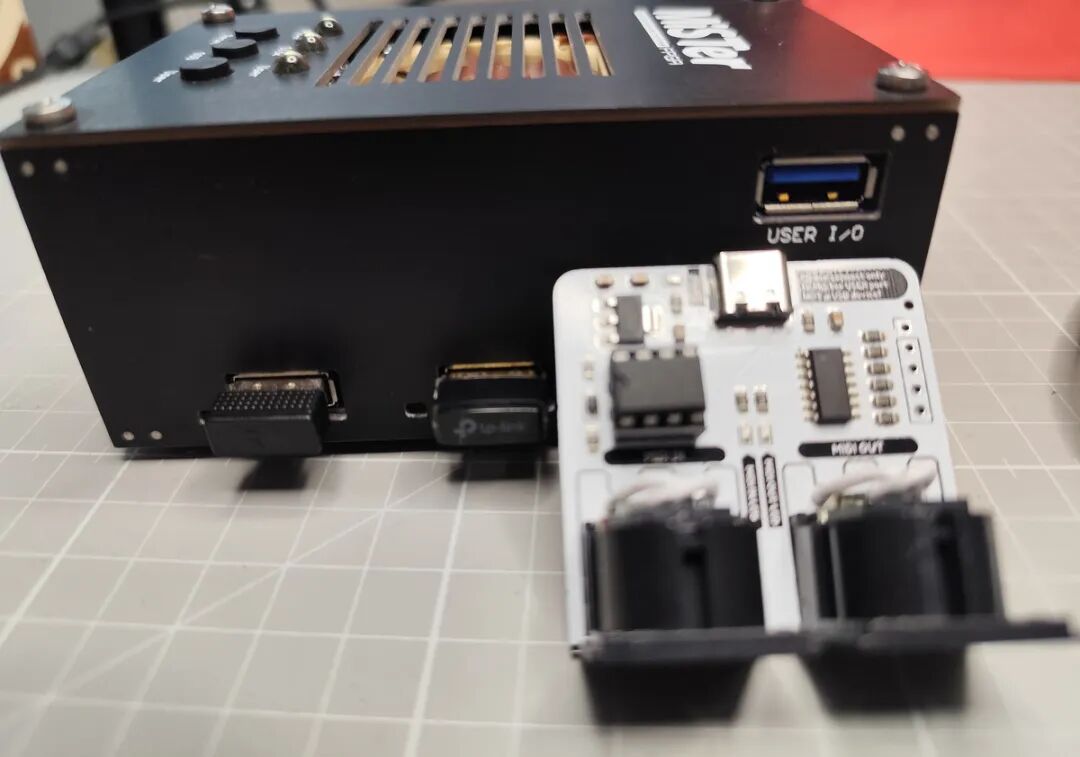

廣泛兼容 MiSTer 核心：完美支持 Atari ST、X68000、PC、Minimig 等多款需要 MIDI 輸入 / 輸出的 MiSTer 核心，覆蓋復古計算機、游戲機核心場景，兼顧音樂創作與復古游戲音頻體驗。極簡安裝使用：無需復雜的驅動與系統調試，硬件連接后僅需在 MiSTer 對應核心中啟用 MIDI 功能即可使用;從制板焊接到設備連接，步驟清晰易懂，新手也能快速上手。

核心參數

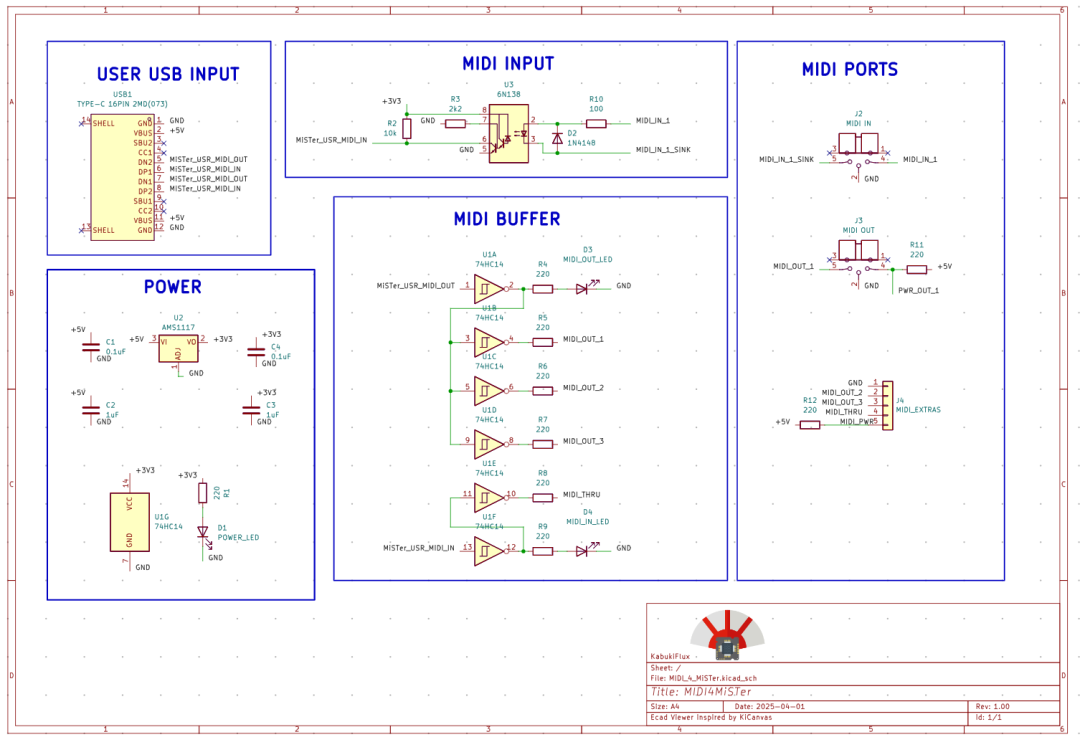

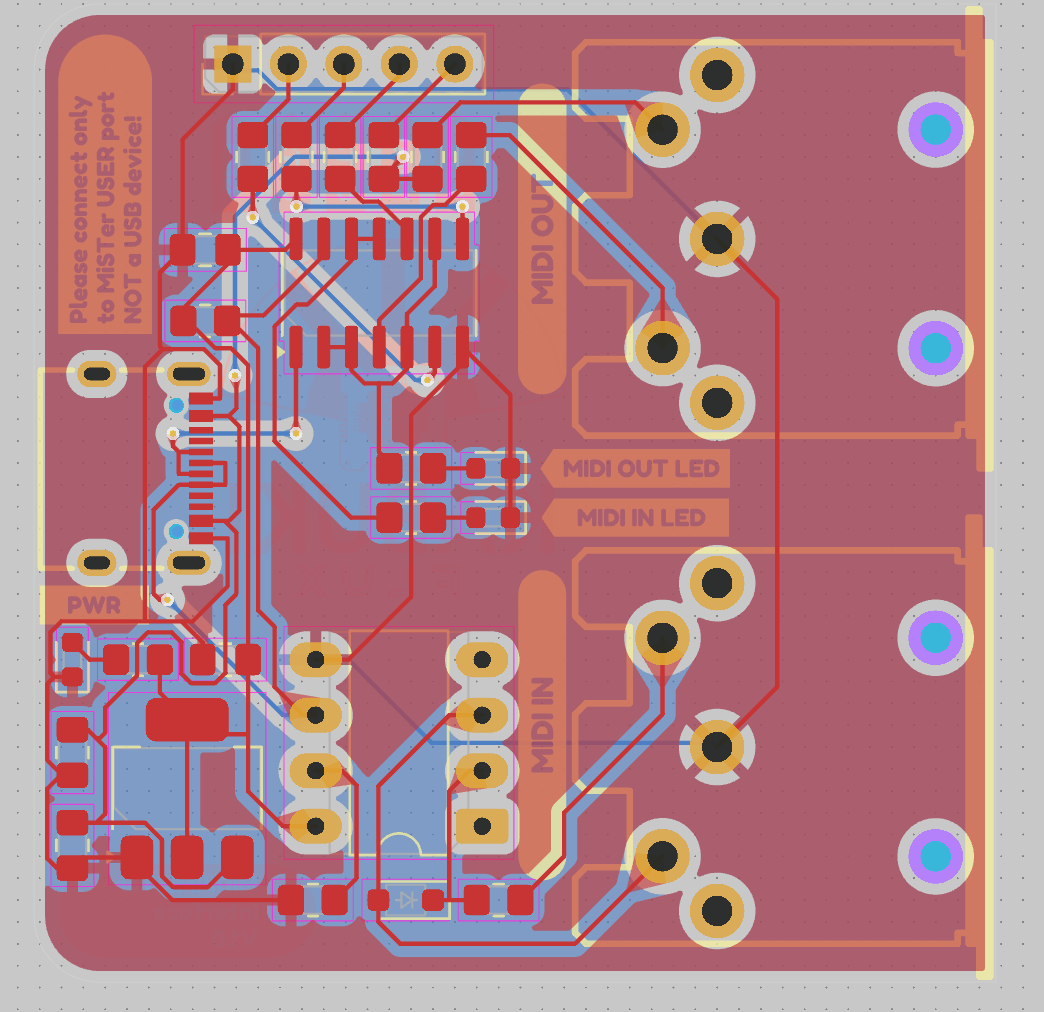

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1348554481876336640

結語

這款 MIDI4MiSTer 開源 MIDI 接口板，是 MiSTer FPGA 平臺愛好者拓展 MIDI 功能的高性價比選擇，從電氣隔離保護的細節設計，到1 進 3 出的實用接口配置，再到多款經典核心的廣泛兼容，精準切中 MiSTer 平臺 MIDI 拓展的核心需求。
