杭晶HCI差分晶振在高速數據采集卡的應用
在高速數據采集卡（DAQ卡）中，時鐘信號的穩定性和精度對數據采樣和傳輸至關重要。差分晶振（Differential Crystal Oscillator）因其低噪聲、抗干擾和高穩定性的特點，廣泛應用于高速數據采集系統中，尤其在高采樣率、高帶寬應用中提供了可靠的時鐘支持。
1. 差分晶振的優勢
- 低相位噪聲：減少時鐘抖動，確保高精度的采樣。
- 抗干擾能力強：差分信號在長距離傳輸和電磁干擾環境下保持信號完整性。
- 高信號質量：適合高速數據傳輸和高帶寬需求，尤其適用于多通道同步采樣。
2. 應用場景
根據高速采集卡內部不同模塊的需求，差分晶振在以下三個關鍵場景中發揮著作用，其常用頻率如下：
| 應用場景 | 核心作用 | 常用頻率 | 技術說明 |
| FPGA高速收發器參考時鐘 | 為FPGA內部的GTH/GTX收發器提供參考時鐘，用于處理PCIe、萬兆以太網等高速數據上行傳輸。 | 100MHz 156.25MHz 125MHz | ?100MHz：PCIe、SATA等計算機總線的標準參考頻率。 ?156.25MHz：10G以太網、SFP+光模塊的通用頻率。 ?125MHz：千兆以太網接口的常用頻率。 |
| 高速ADC/DAC采樣時鐘 | 直接決定采樣率。差分晶振提供精準、低抖動的時鐘邊沿，確保模擬信號到數字信號的高保真轉換。 | 250MHz 312.5MHz | ?250MHz：常用于JESD204B/C高速數據轉換器接口。 ?312.5MHz：用于更高采樣率的轉換器或25G以太網鏈路。 |
| 多通道同步時鐘樹 | 在多通道采集卡中，作為核心參考源輸入時鐘芯片，經分發后驅動所有ADC同步工作，保證通道間的一致性。 | 100MHz 148.5MHz | ?100MHz：通用的高精度PLL參考源。 ?148.5MHz：常用于高清視頻采集的同步時鐘基準 |

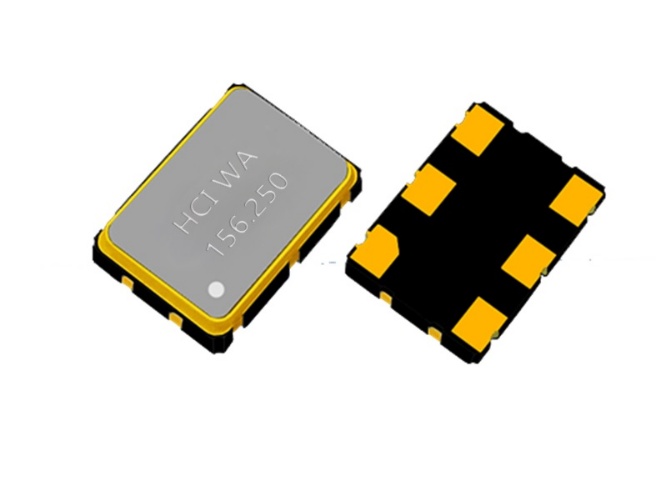

3、杭晶HCI差分晶振

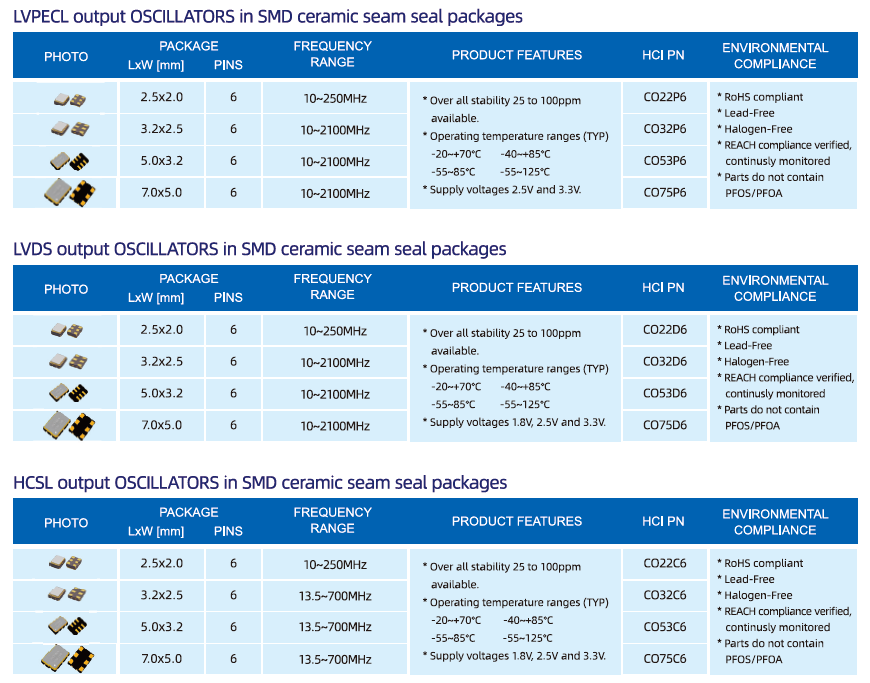

杭晶差分晶振在數據采集系統中大量應用，并提供4種封裝7050/5032/3225/2520，LVDS/LVPECL/HCSL 3種不同輸出模式的差分晶振，供客戶不同方案選擇。
杭晶可提供匹配方案及免費樣品，如有需要，請與您的專屬業務或技術聯系。
