隨著新能源汽車、工業變頻及儲能系統向高電壓、高功率密度方向快速演進，IGBT 與 SiC 功率器件的柵極驅動電源，已成為決定系統可靠性、安全性與效率的核心關鍵部件。針對高壓場景下對電源體積、絕緣性能和穩定性的嚴苛要求，金升陽在成熟產品基礎上迭代創新，全新推出QA-R4系列柵極驅動器專用 DC/DC 模塊電源，以小體積、高絕緣、強可靠三大核心優勢，為工業及新能源領域提供更卓越的供電解決方案。

一、產品優勢

作為新一代驅動電源的標桿產品，QA-R4 系列在性能與設計上實現了多重突破，全面提升產品競爭力。

1）超高絕緣性能

輸入-輸出隔離電壓高達5000VAC，滿足加強絕緣標準；支持2000VDC長期絕緣，完美適配1700V 高壓系統，安全余量更充足。

2）低隔離電容&強帶載能力

采用低隔離電容設計，顯著優化系統 EMC 性能；可支持最大680μF容性負載，確保大功率 IGBT/SiC 模塊柵極驅動過程電壓穩定、無跌落。

3）小體積表貼封裝

采用SMD表貼式封裝，體積較前代縮減30%，布局更靈活，支持自動化生產，同時提升產品防潮性能。

4）高可靠工業級品質

可耐受1000次溫度沖擊，滿足AEC-Q100測試要求；內置自恢復短路保護，快速響應負載異常，降低系統故障風險，保障設備長期穩定運行。

二、產品應用

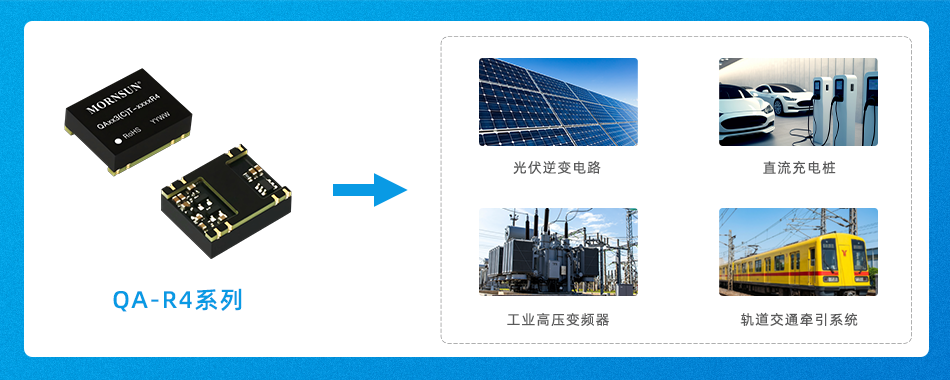

產品廣泛適用于光伏逆變器、電機驅動、充電樁、智能電網、工業控制、軌道交通、變頻家電等工業及新能源高壓應用場景。

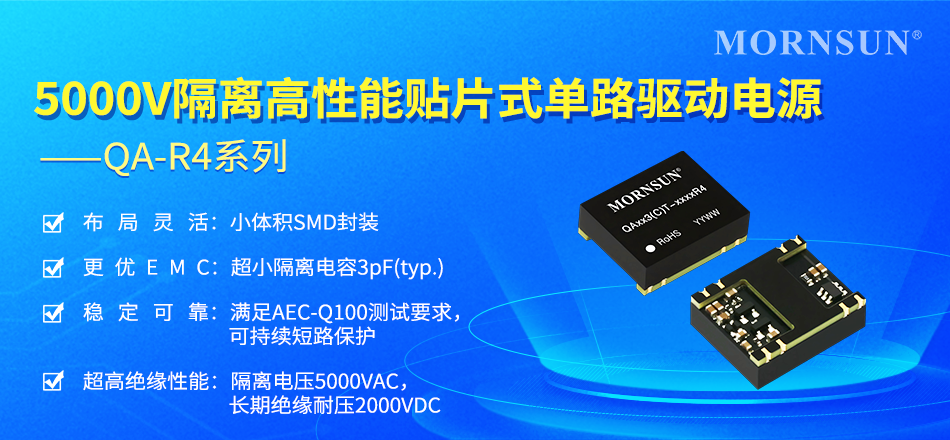

三、產品特點

小體積SMD封裝

超小隔離電容3pF（typ.）

滿足加強絕緣，隔離電壓5.0kVA，局部放電2kV

CMTI>200 kV/μs

效率高達86%

工作溫度范圍:-40℃ to +105℃

可持續短路保護

額定功率2W，最大功率2.4W
