LTC6087/LTC6088：高性能CMOS放大器的卓越之選

在電子工程師的設計工作中，選擇合適的放大器至關重要。今天，我們來深入了解一下LINEAR TECHNOLOGY（現屬Analog Devices）的LTC6087/LTC6088雙/四通道14MHz軌到軌CMOS放大器，看看它有哪些獨特的性能和應用場景。

文件下載：LTC6087HDD#TRPBF.pdf

一、產品特性

1. 低失調電壓與低失調漂移

LTC6087/LTC6088具有極低的失調電壓，最大僅為750μV，同時失調漂移也控制在5μV/°C以內。這使得在對精度要求較高的應用中，能夠有效減少誤差，保證信號處理的準確性。

2. 超低輸入偏置電流

在25°C時，輸入偏置電流典型值僅為1pA，即使在85°C時，也只有15pA。如此低的輸入偏置電流，對于高阻抗信號源的處理非常有利，能夠減少信號的失真。

3. 軌到軌輸入輸出

該放大器支持軌到軌的輸入和輸出，這意味著它能夠在接近電源電壓的范圍內工作，大大擴展了信號的動態范圍，適用于各種不同的電源電壓和信號幅度要求。

4. 高增益帶寬積

增益帶寬積達到14MHz，能夠滿足大多數高速信號處理的需求。同時，其壓擺率為7.2V/μs，能夠快速響應信號的變化。

5. 低噪聲性能

輸入噪聲電壓密度為12nV/√Hz，在高頻區域表現出良好的噪聲性能。在低頻區域，噪聲電流也可以通過特定公式進行估算。

6. 低功耗設計

每個放大器的電源電流僅為1.05mA，并且具有關機模式，關機電流僅為2.3μA，非常適合對功耗要求較高的應用。

7. 寬工作電壓范圍

工作電壓范圍為2.7V至5.5V，能夠適應不同的電源環境。

二、應用領域

1. 便攜式測試設備

由于其低功耗和高精度的特點，LTC6087/LTC6088非常適合用于便攜式測試設備。在這些設備中，需要放大器能夠在有限的電源供應下，準確地處理各種信號。

2. 醫療設備

在醫療設備中，對信號的精度和可靠性要求極高。LTC6087/LTC6088的低失調電壓、低噪聲和高共模抑制比等特性，使其能夠滿足醫療設備對信號處理的嚴格要求。

3. 音頻應用

在音頻領域，對放大器的音質和動態范圍有較高要求。軌到軌的輸入輸出和低噪聲性能，使得LTC6087/LTC6088能夠提供清晰、高質量的音頻信號處理。

4. 數據采集

在數據采集系統中，需要放大器能夠準確地采集和放大各種信號。LTC6087/LTC6088的高性能特性，能夠保證數據采集的準確性和可靠性。

5. 高阻抗傳感器放大器

對于高阻抗傳感器，如pH探針、光電二極管、應變計等，低輸入偏置電流是關鍵。LTC6087/LTC6088的超低輸入偏置電流，能夠有效地減少傳感器信號的失真。

三、電氣特性

1. 失調電壓和失調電壓漂移

不同封裝的LTC6087/LTC6088在失調電壓和失調電壓漂移方面有一定的差異，但總體上都保持在較低的水平。在不同的溫度范圍內，也能保證較好的性能。

2. 輸入偏置電流和輸入失調電流

輸入偏置電流和輸入失調電流都非常小，這對于高阻抗信號源的處理非常重要。在不同的溫度和電源電壓下，這些參數也能保持相對穩定。

3. 噪聲性能

在高頻區域，輸入噪聲電壓密度較低；在低頻區域，噪聲電流可以通過特定公式進行估算。通過合理選擇源電阻和反饋電阻，可以有效控制噪聲水平。

4. 增益帶寬積和壓擺率

增益帶寬積為14MHz，壓擺率為7.2V/μs，能夠滿足大多數高速信號處理的需求。

5. 輸出電壓擺幅

輸出電壓能夠在接近電源電壓的范圍內擺動，最大擺幅可達30mV以內，這使得它能夠在低電源電壓下提供較大的信號動態范圍。

四、典型應用電路

1. 單電源沖擊/振動傳感器放大器

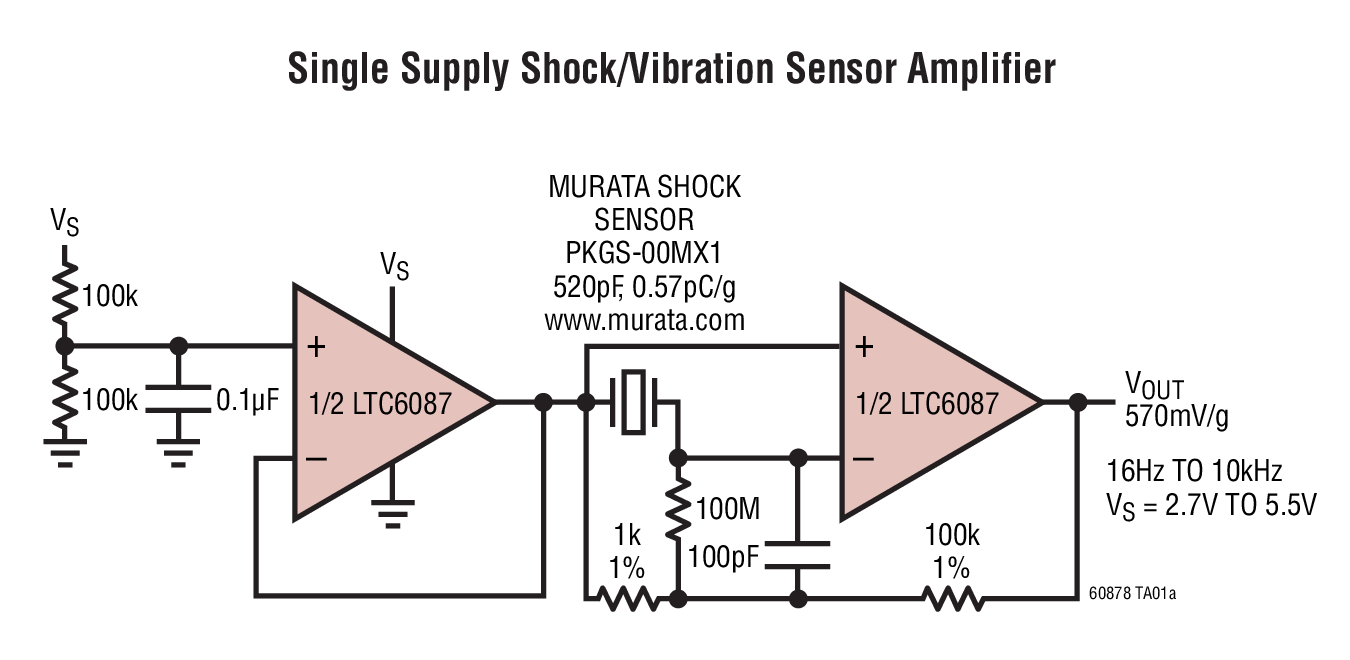

該電路使用LTC6087作為放大器，能夠?qū)鞲衅鬏敵龅奈⑷跣盘栠M(jìn)行放大。通過合理選擇電阻和電容，可以調整放大器的增益和帶寬，以適應不同的傳感器和應用需求。

2. 負向和正向光電二極管跨阻放大器

在這個應用中，LTC6087被用于處理光電二極管的輸出信號。通過適當?shù)?a target="_blank">電路設計，可以實現對光電信號的準確放大和處理。

3. 幾乎軌到軌（0.3V至VCC）增益為30的電流傳感放大器

該電路能夠?qū)﹄娏鬟M(jìn)行精確的傳感和放大，適用于需要對電流進行監測和控制的應用場景。

五、設計注意事項

1. 輸入偏置電流的影響

在使用LTC6087/LTC6088時，需要注意輸入偏置電流的影響。特別是在高阻抗信號源的應用中，要采取措施減少輸入偏置電流對信號的影響?？梢允褂脦б_的MSOP/GN封裝，并在PCB設計中提供保護環，以減少漏電流。

2. 電容負載驅動能力

LTC6087/LTC6088在單位增益下能夠驅動高達100pF的電容負載。在使用時，可以通過在輸出和負載之間添加一個小的串聯電阻，進一步提高其電容負載驅動能力。

3. 靜電放電（ESD）保護

該放大器具有反向偏置的ESD保護二極管，但在使用過程中仍需注意ESD防護。避免在超過電源電壓的情況下對引腳施加電壓，以防止損壞器件。

4. 噪聲控制

在高頻區域，噪聲主要由源電阻和反饋電阻決定。因此，要盡量保持源電阻和反饋電阻在10kΩ以下，以減少噪聲的影響。在低頻區域，噪聲電流會隨著頻率的增加而上升，需要根據具體應用進行合理的設計。

六、總結

LTC6087/LTC6088是一款性能卓越的CMOS放大器，具有低失調電壓、低失調漂移、超低輸入偏置電流、軌到軌輸入輸出、高增益帶寬積、低噪聲和低功耗等優點。它適用于多種應用領域，如便攜式測試設備、醫療設備、音頻應用、數據采集和高阻抗傳感器放大器等。在設計過程中，需要注意輸入偏置電流、電容負載驅動能力、ESD保護和噪聲控制等問題。通過合理的設計和應用，LTC6087/LTC6088能夠?yàn)殡娮庸こ處熖峁┛煽康男盘柼幚斫鉀Q方案。

大家在實際應用中，是否遇到過類似放大器的使用問題呢？歡迎在評論區分享你的經驗和見解。
