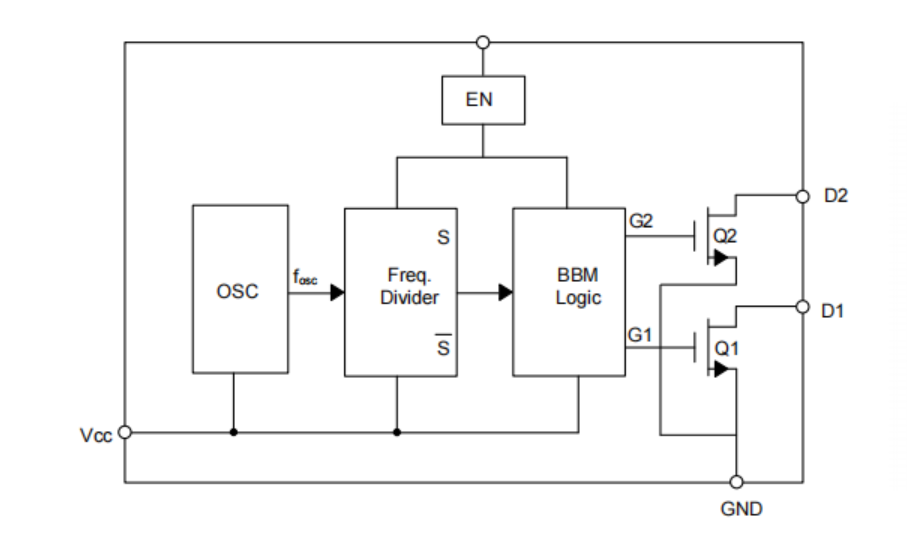

LTP850x是一款專為小尺寸設計的單片振蕩器/功率驅動器，隔離接口應用中的隔離電源。該設備通過3.3V或5V直流電源驅動一個低矮的中心抽頭變壓器初級。次級根據變壓器匝數比提供任何隔離電壓。LTP850x由一個振蕩器和一個柵極驅動電路組成，該電路提供互補輸出信號，以驅動接地參考N溝道電源開關。這個內部邏輯確保兩個開關之間先斷后動。

利用其驅動特性，可以在基礎電路上擴展多種應用。

01

隔離正負電壓輸出

（如5V轉±5V/100mA）

如果需要輸出正負電源，如需要供電的ADC芯片、運算放大器或必須正負電源供電的模擬電路，可參考以下電路。該電路將變壓器副邊的中間抽頭作為GND，整流橋輸出正負電源，在需要功率0.5W以下的應用場合，可用半橋整流來降低成本。

02

隔離正負電壓輸出

（如5V轉+5V/80mA、+10V/40mA）

如果需要輸出兩種電壓的電源，如多電平電路或需多工作電壓的芯片，可參考如下電路。該電路將變壓器副邊的異名端作為GND，中間抽頭作為VO的輸出源，同名端作為2倍VO的另一個輸出源。

03

隔離正負電壓輸出

（如5V轉±5V/50mA、±10V/25mA）

如果電路中有多種器件，如運算放大器、ADC及MCU等芯片，可能供電更為復雜，那就需要更為復雜的電源，可在上述的基礎上增加電路，可參考如下電路。該電路將變壓器副邊的異名端作為GND，中間抽頭作為VO的輸出源，再增加反向二極管可作為-VO電壓輸出，同名端作為2倍VO的輸出源，增加反向二極管可作為-2倍VO的電壓輸出。

04

隔離輸出和非隔離升壓

（如5V轉+5V/100mA和非隔離的10V/50mA）

如下電路利用變壓器原邊的波形特性，可以在原邊增加二極管，將VIN抬升約2倍，該電路在原邊只有5V供電，但實際應用又需要5V以上電壓且沒有額外Boost芯片的情況下，無疑是一種比較好的選擇。

05

隔離倍壓輸出

（如5V轉140V/3mA輸出，其中變壓器匝比為5:12）

如下電路利用變壓器的驅動特性，在變壓器副邊做倍壓整流，產生更高的電壓，在一些需要高電壓的場合中可以使用。

06

NMOS開關隔離驅動

LTP850X有使能引腳，利用此特性，可作為NMOS管的低速隔離開關。如下圖所示：由于LTP850X是推挽式變壓器驅動，變壓器次級整流后，占空比接近于100%，控制NMOS泄流RC時間常數，可以實現NMOS在10us內快速切斷。

07

隔離高壓轉低壓

（如60V轉5V/1A輸出）

LTP850X最高工作電壓只有6V，為了適應更高的電壓場合，可以增加外置MOS管來提升變壓器驅動電壓。如下圖所示：利用外置NMOS管，構成共柵極放大器，來提高變壓器驅動工作電壓范圍。
