本文介紹瑞芯微原廠RKNN端側模型的測試驗證方法，而關于開發環境搭建可以查看先前文章

http://www.makelele.cn/d/7651862.html?；?strong>觸覺智能RK3576開發板Purple Pi OH2演示。

RKNN

RKNN(Rockchip Neural Network) 是瑞芯微專為自家 NPU (神經網絡處理單元) 開發的端側神經網絡計算框架，提供完整的 "模型轉換 - 部署 - 推理" 解決方案。RK官方提供了RKNN軟件?？梢詭椭脩艨焖俚貙?a href="http://www.makelele.cn/tags/ai/" target="_blank">AI模型部署到Rockchip芯片，整體的框架如下。

RKNN-Toolkit2是為用戶提供在計算機上進行模型轉換、推理和性能評估的開發套件，RKNN-Toolkit2的主要框圖如下。為了使用RKNPU，用戶需要首先在計算機上運行RKNN-Toolkit2工具，將訓練好的模型轉換為RKNN格式模型，之后使用RKNN C API或Python API在開發板上進行部署。該工具提供的Python接口可以便捷地完成模型轉換、量化、模型推理、性能和內存評估、量化精度分析、模型加密等功能。

RKNN Runtime負責加載RKNN模型，并調用NPU驅動實現在NPU上推理RKNN模型。推理RKNN模型時，包括原始數據輸入預處理、NPU運行模型、輸出后處理三項流程。根據不同模型輸入格式和量化方式，RKNN Runtime提供通用API和零拷貝API兩種處理流程：

• 通用API推理流程

提供一套簡潔、無門檻的推理API，易于使用，流程如圖所示。其中對數據的歸一化、量化、數據排布格式轉換、反量化等均在CPU上運行，模型本身的推理在NPU上運行。

• 零拷貝API推理

優化了通用API的數據處理流程，歸一化、量化和模型推理都會在NPU上運行，NPU輸出的數據排布格式和反量化過程在CPU或者NPU上運行。零拷貝API對于輸入數據流程的處理效率會比通用API高。

運行示例程序

開始介紹測試方法之前，對開發環境搭建不了解可以看上集：瑞芯微RK3576原廠RKNN模型環境部署與功能驗證技巧（上）

• RKNN Model Zoo介紹

本次將使用原廠RKNN Model Zoo工具，工具提供了示例代碼，可助用戶快速在Rockchip瑞芯微的開發板上運行各種常用模型，整個工程的目錄結構如下:

• .

├── 3rdparty # 第三方庫 ├── asset ├── build-android.sh ├── build-linux.sh # Linux構建腳本 ├── datasets # 數據集 ├── docs ├── examples # 示例代碼 ├── FAQ_CN.md ├── FAQ.md ├── LICENSE ├── py_utils ├── README_CN.md ├── README.md ├── scaling_frequency.sh └── utils #

常用方法，如文件操作，畫圖等

其中，examples目錄包括了一些常用模型的示例，例如MobileNet和 YOLO等。每個模型示例提供了Python 和 C/C++兩個版本的示例代碼。

以yolov5為例：

rknn_model_zoo ├── examples│ └── yolov5│ ├── cpp # C/C++ 版本的示例代碼 │ ├── model # 模型、測試圖片等文件 │ ├── python # 模型轉換腳本和Python版本的示例代碼 │ └── README.md └── ...

• RKNN Python Demo 使用方法

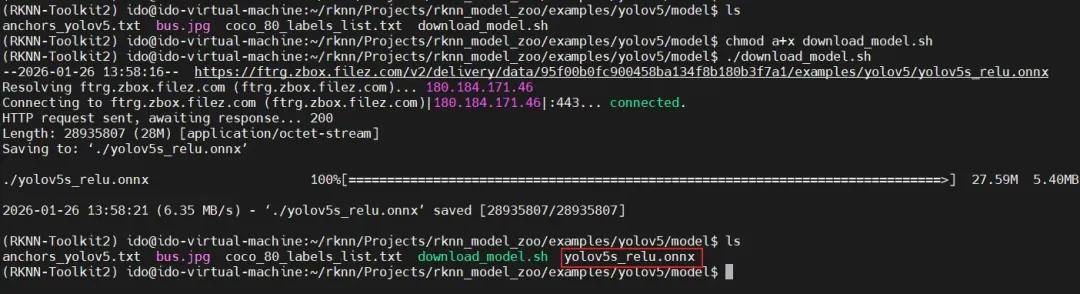

準備模型，執行腳本下載onnx測試模型：

# 進入 rknn_model_zoo/examples/yolov5/model 目錄 cd Projects/rknn_model_zoo/examples/yolov5/model chmod a+x download_model.sh # 運行 download_model.sh 腳本，下載 yolov5 onnx 模型 ./download_model.sh

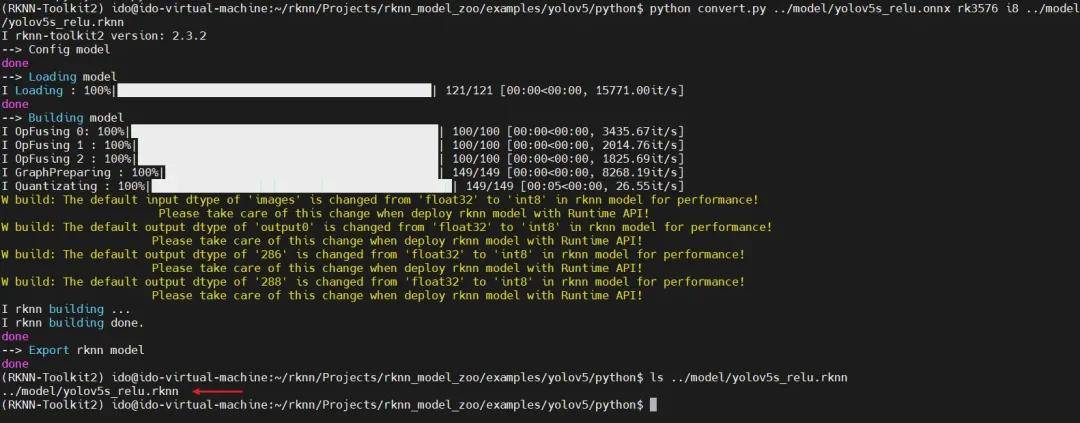

轉換模型，執行以下命令將onnx模型轉換為rknn模型：

# 進入 rknn_model_zoo/examples/yolov5/python 目錄 cd Projects/rknn_model_zoo/examples/yolov5/python # 運行 convert.py 腳本，將原始的 ONNX 模型轉成 RKNN 模型 python convert.py ../model/yolov5s_relu.onnx rk3576 i8 ../model/yolov5s_relu.rknn

連板調試，RKNN-Toolkit2的連板調試功能依賴板端的RKNN Server程序，該程序是一個運行在開發板上的后臺代理服務，用于接收PC（測試使用Ubuntu虛擬機）通過USB傳輸過來的命令和數據，然后調用相應的運行時接口，并返回相應結果給PC。所以在做連板調試前需要確認開發板是否已啟動RKNN Server程序。

adb shell ps | grep rknn_server

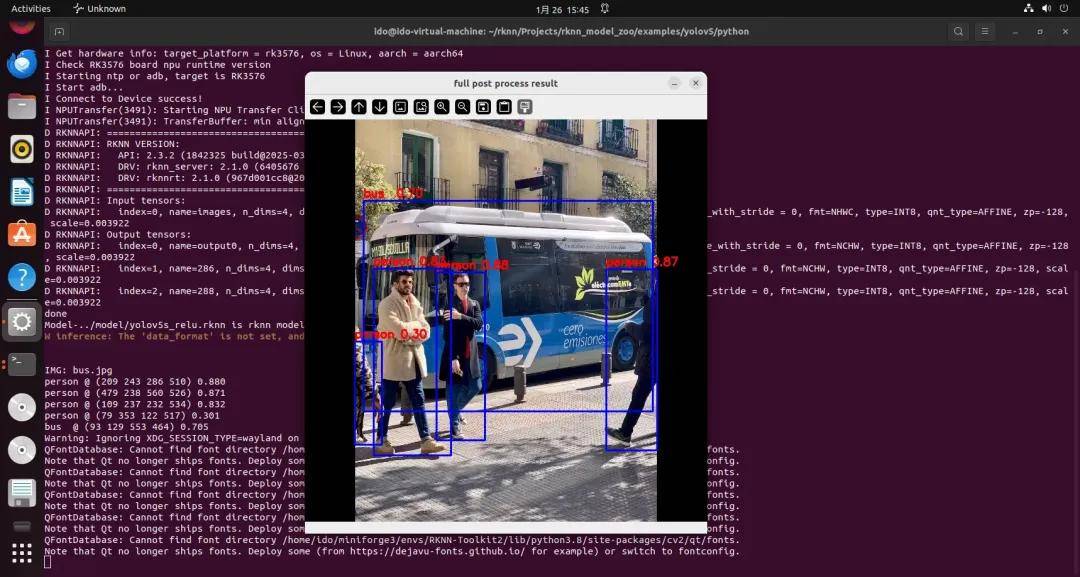

執行如下命令進行連板在線調試：

# 如果帶上 --img_show 參數，則會顯示結果圖片 python yolov5.py --model_path ../model/yolov5s_relu.rknn --target rk3588 --img_show

• RKNN C Demo 使用方法

完整運行一個 RKNN C Demo，需要先將 C/C++ 源代碼編譯成可執行文件，然后將可執行文件、模型文件、測試圖片等相關文件推送到板端上，最后在板端運行可執行文件。

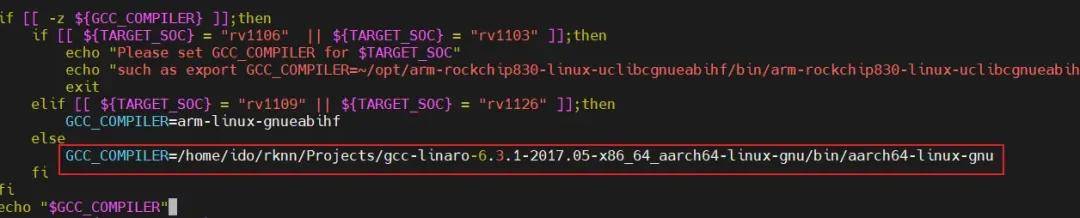

在rknn_model_zoo工程下的build-linsx.sh腳本中指定前面下載的GCC交叉編譯器路徑：

GCC_COMPILER=/home/ido/rknn/Projects/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu

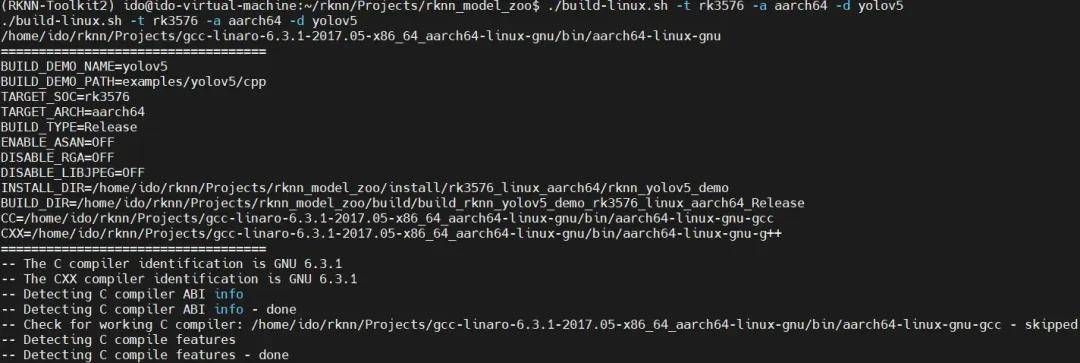

執行如下命令編譯測試Demo，以yolov5為例：

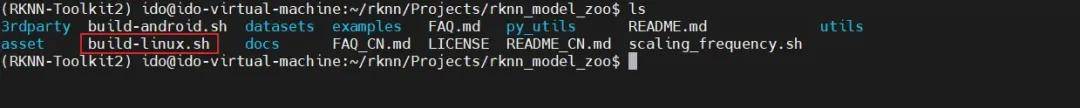

# 運行 build-linux.sh 腳本 # 用法:./build-linux.sh -t -a -d [-b ] [-m] # -t : target (rk356x/rk3588) # 平臺類型，rk3568/rk3566 都統一為rk356x # -a : arch (aarch64/armhf) # 板端系統架構 # -d : demo name # 對應 examples 目錄下子文件夾的名稱，如yolov5、mobilenet # -b : build_type(Debug/Release) # -m : enable address sanitizer, build_type need set to Debug chmod a+x build-linux.sh ./build-linux.sh -t rk3576 -a aarch64 -d yolov5

編譯后的安裝目錄如下：

打包安裝目錄生成的文件部署到開發板系統：

tar -xf rknn_yolov5_demo.tar.gzcd rknn_yolov5_demo/chmod a+x rknn_yolov5_demo# 執行一下命令進行測試./rknn_yolov5_demo model/yolov5s_relu.rknn model/bus.jpg

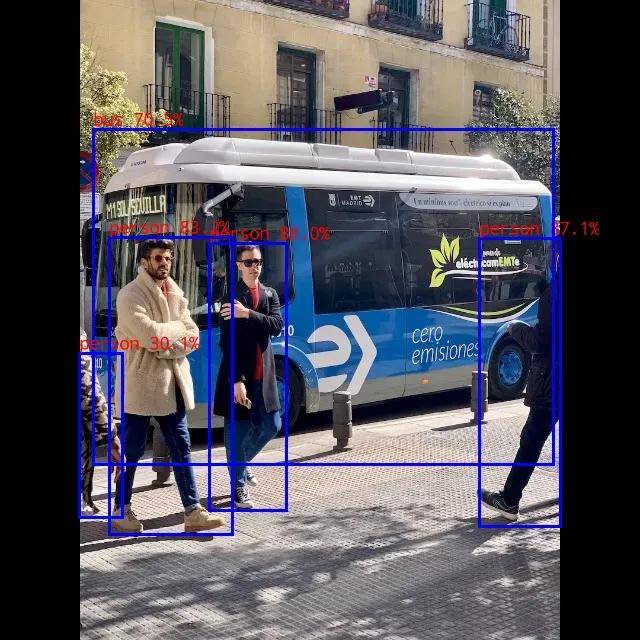

命令執行完后會生成預測結果圖片out.png，從板端拉取到本地查看，在本地電腦的終端中查看效果。

瑞芯微原廠RKNN模型推理測試方法攻略就完成了，關注觸覺智能電子發燒友。
