千兆以太網低殘壓大電流方案參考

此方案為沃虎電子科技(VOOHU)千兆以太網標準方案,公司專注于通訊電子元件領域已逾8年，公司秉承選沃虎·真靠譜的經營策略與服務理念，提供全套的技術方案支持。

本站更多產品相關信息：百兆以太網防雷防靜電標準電路設計參考、萬兆以太網防雷&防靜電方案標準電路設計參考

一、技術背景與核心概念

1.1 低殘壓大電流

- 低殘壓：指保護器件在導通后兩端殘留的電壓值低(通常<20V)，確保被保護芯片不受高壓損害

- 大電流：指保護器件能瞬時通過高浪涌電流(通常>50A，8/20μs波形)，快速泄放能量

- 核心矛盾：傳統TVS管殘壓低則電流容量小，大電流則殘壓高，需特殊設計平衡兩者

1.2 為何以太網需要此技術

以太網接口暴露于外部環境，易遭受：

- 雷擊感應浪涌(戶外設備)

- 電源串?dāng)_(工業環境)

- 靜電放電(ESD)(人體接觸)

- 電力線搭接(施工故障)

二、技術解決方案詳解

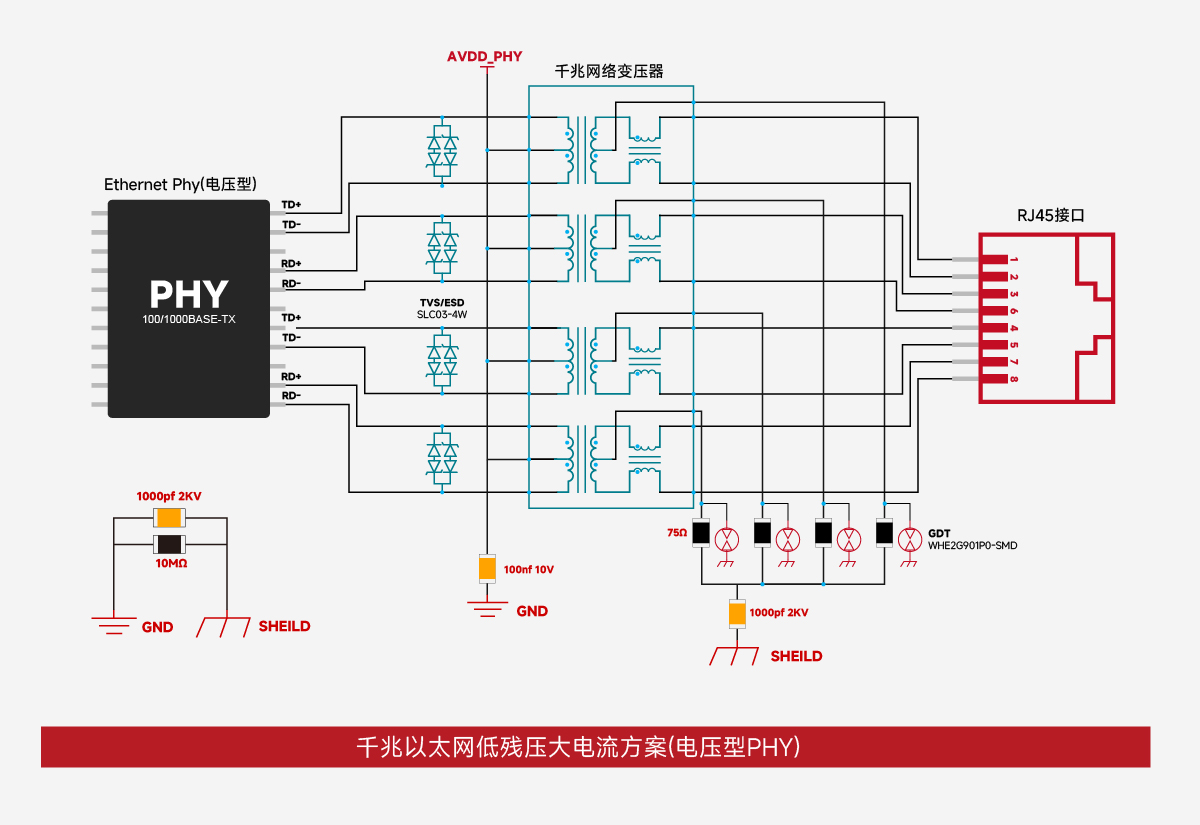

(電流型)方案優點：

靜電防護特點：千兆網口靜電保護，采用多路集成器件，高ESD防護，小尺寸，低電容，保證信號完整性，滿足下列標準：IEC61000-4-2(ESD)±30KV(空氣)，±30KV(接觸)，IEC61000-4-4(EFT)40A(5/50ns);IEC61000-4-5(Lightning)32A(8/20μs) 。

網絡變壓器特點：小體積 , 低高度。匝數比1:1;開路電感 : 350 uH ;插入損耗： -1.1 dB Max，直流電阻1.3Ω。

1.初級側接線：

?差分對連接：網絡變壓器的初級側分別接入TD0/TD1和RD0/RD1的差分對，PCB布線時4組差分對的線序可以交換。

?去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。

?VCC供電：對于電流型PHY，初級線圈需要連接到PHY的VCC，以濾除高頻噪聲，確保信號的穩定性。推薦在每組差分對中間并聯兩顆49.9Ω電阻,并接入GND。

2.次級側接線：

?RJ45連接：次級側兩組收發差分信號應分別連接到RJ45接口的1、2、3、6和4、5、7、8引腳。

?BOB Smith電路：次級側應分別接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3.接地處理：

?懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。電路功能說明

?BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾(EMI)，并在一定程度上抑制浪涌電流。

?去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。

?耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

方案優點：

靜電防護特點：千兆網口靜電保護，采用多路集成器件，高ESD防護，小尺寸，低電容，保證信號完整性，滿足下列標準：IEC61000-4-2(ESD)±30KV(空氣)，±30KV(接觸)，IEC61000-4-4(EFT)40A(5/50ns);IEC61000-4-5(Lightning)32A(8/20μs) 。

網絡變壓器特點：小體積 , 低高度。匝數比1:1;開路電感 : 350 uH ;插入損耗： -1.1 dB Max，直流電阻1.3Ω。

1.初級側接線：

?差分對連接：網絡變壓器的初級側分別接入TD0/TD1和RD0/RD1的差分對，PCB布線時4組差分對的線序可以交換。

?去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。

2.次級側接線：

?RJ45連接：次級側兩組收發差分信號應分別連接到RJ45接口的1、2、3、6和4、5、7、8引腳。

?BOB Smith電路：次級側應分別接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3.接地處理：

?懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。電路功能說明

?BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾(EMI)，并在一定程度上抑制浪涌電流。

?去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。

?耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

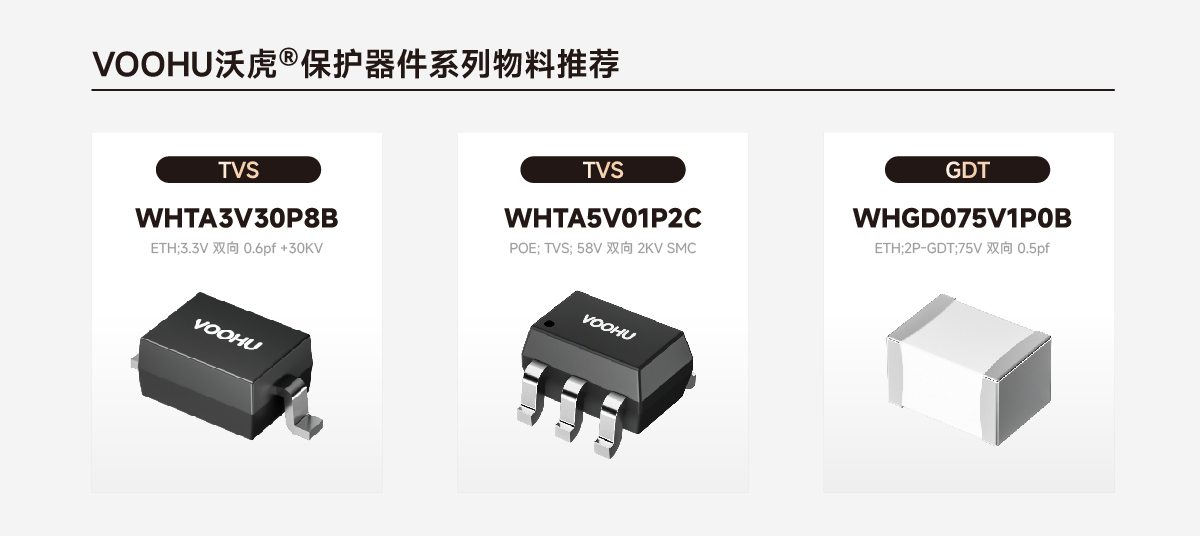

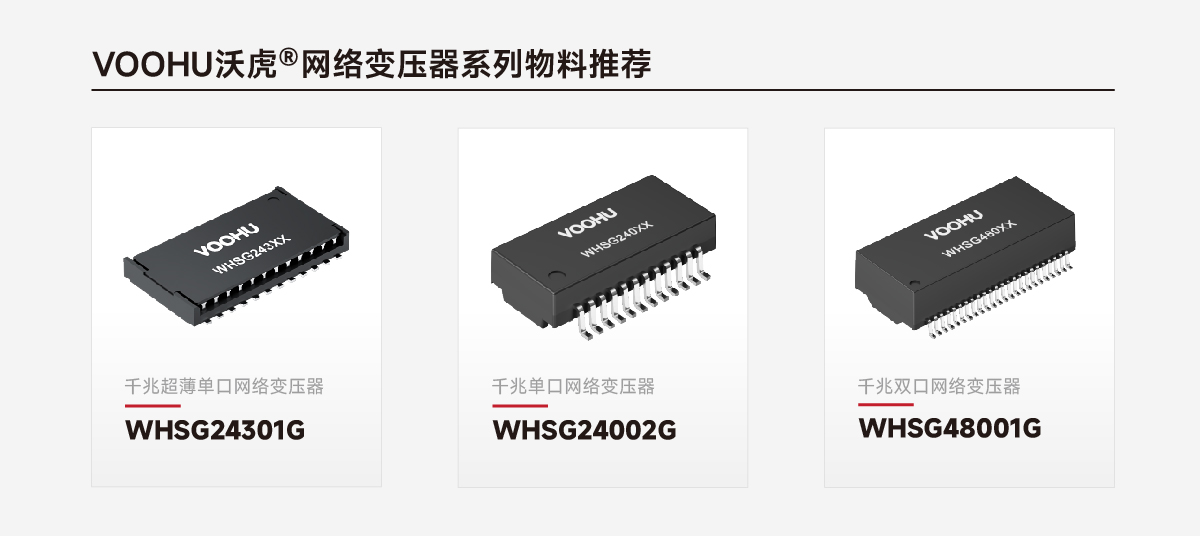

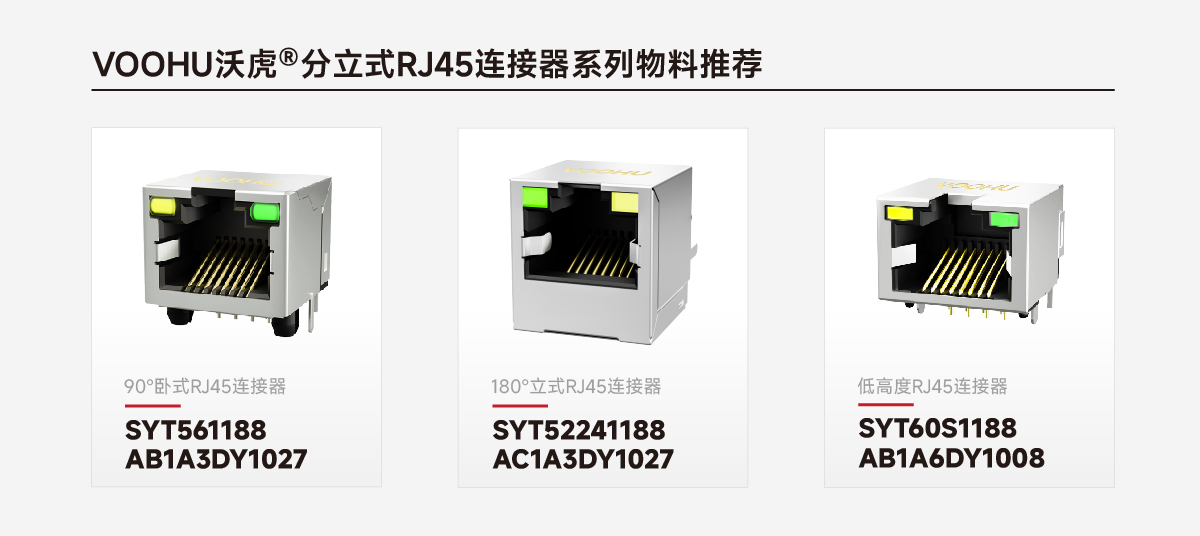

VOOHU沃虎方案配套產品推薦：

三、典型應用場景

智能交通系統(ITS)

場景：路口攝像頭、電子警察

工業物聯網(IIoT)

場景：工廠自動化、機器人

新能源發電

場景：光伏逆變器、風電箱變

數據中心與5G基站

場景：邊緣計算節點、AAU/RRU

四、設計驗證與測試標準

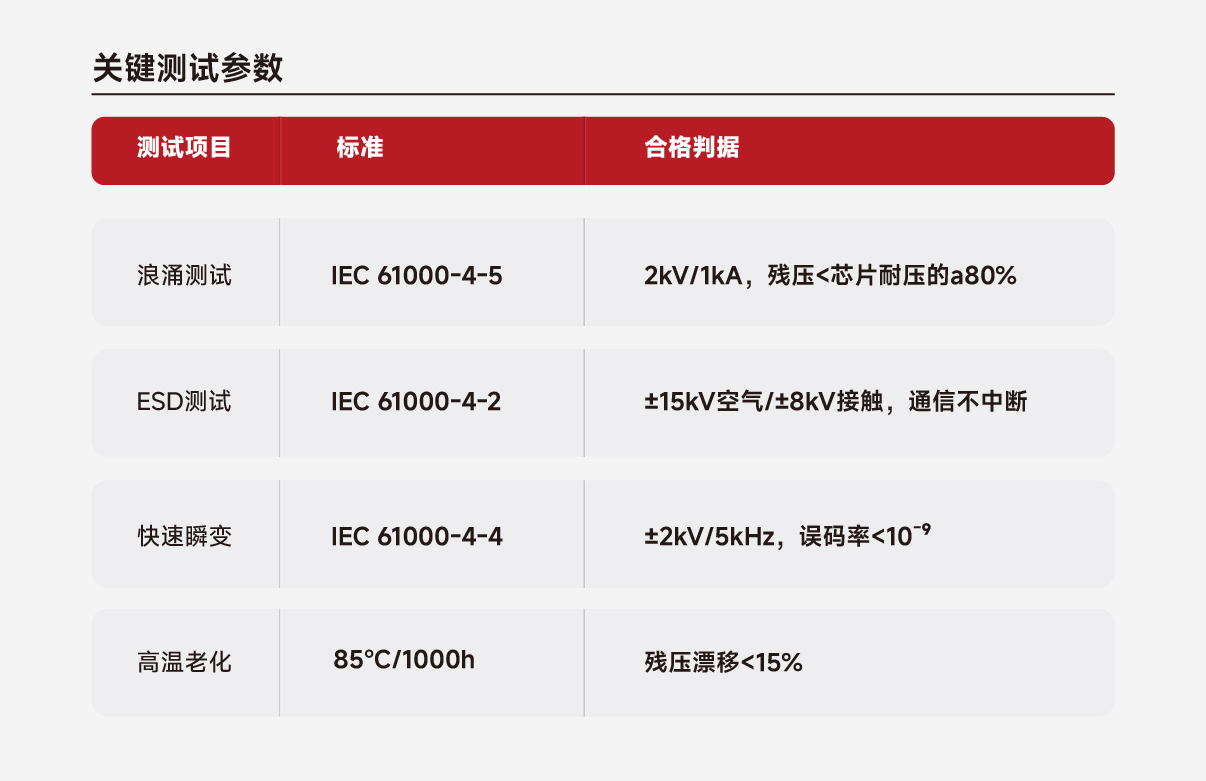

4.1 關鍵測試參數

4.2 殘壓測量技巧

使用帶寬>500MHz的差分探頭，避免地環路

測量點必須在PHY芯片引腳處，而非TVS兩端

采用8/20μs電流源注入，模擬真實浪涌波形

注：以上方案均為標準設計僅供參考，最終電路設計以現場需求為準，來電咨詢可免費獲取深入支持。
