為了把步進電機調穩，在示波器前蹲了一下午；為了降低一點噪音，反復換斬波頻率；為了省電，甚至想過給電機加散熱片……結果呢？效果總差那么一點。

直到試了TMC5240ATJ+T，我們才意識到：原來不是我們調得不夠好，而是驅動芯片本身限制了發揮。

核心參數

TMC5240 的基本規格就決定了它能適應大多數工業與商業應用，參數如下：

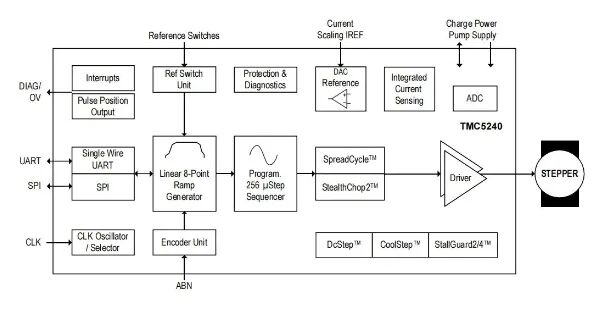

集成度方面，無損電流檢測(ICS)直接省掉了外部采樣電阻，不僅節省 PCB 空間，也降低了系統功耗和發熱。再配合片上編碼器接口、兩個參考開關輸入和通用模擬輸入AIN，外圍設計可以做得非常簡潔。

靜音運行、能耗優化與智能控制

TMC5240 將多項先進控制技術集于一身，讓電機運行品質得到全面提升。其StealthChop2 電壓模式斬波能夠在低速和待機時實現幾乎聽不見的靜音運行，且能自動學習電機參數，無需反復調試寄存器，即使帶負載啟動也能保持低噪音——這對于辦公自動化、醫療設備等對聲學環境敏感的應用尤其友好。

能耗方面，CoolStep 自適應電流控制利用StallGuard2/4 無傳感器負載檢測實時感知電機負載變化，輕載時自動降低電流，重載時及時補充，實測數據顯示最多可節省75% 的能量。電機溫度明顯下降，系統電源負擔也隨之減輕。

運動控制層面，EightPoint 斜坡發生器允許用戶設置三段不同的加速度和減速度，通過速度閾值自動切換，實現抖動較小的平滑啟停。配合自動參數調優功能，芯片在上電后通過簡單轉動即可自動計算出StealthChop2 所需的 PWM 偏移和梯度，后續運行直接調用，大幅縮短調試時間。

此外，TMC5240 還提供豐富的診斷與保護功能：芯片溫度監測、電機相溫估算、電源電壓監控、過壓輸出、短路保護等均可通過SPI 或 UART 讀出；StallGuard 負載值可實時監測，電機堵轉時能主動停止。這些功能對 ATM、工業自動化等高可靠性要求的場景來說，可顯著降低售后維護成本。

應用場景

工業設備：紡織機械、泵閥控制、實驗室自動化

精密制造：3D打印機、卡片打印機、液體處理

商業設施：POS機、按摩椅、ATM機、驗鈔機

特殊應用：醫療設備、定日鏡、天線定位、安防攝像頭

小結

TMC5240ATJ+T 把很多原本需要手動調試、額外元件、反復權衡的功能都集成進來，讓電機驅動變得簡單可靠。如果你也在為步進電機的噪音、能耗或調試效率發愁，不妨試試這顆芯片——也許你會發現，之前的時間確實“白調”了。
