變倍鏡頭是一種專門為精密檢測設計的工業光學元件，一般應用于機器視覺與工業自動化領域。它可以在工作距離不變的情況下，通過調節內部的光學組件來改變光學放大倍率，從而實現不同倍率的切換，而不用更換鏡頭。這個特性使得它可以成為多規格產線檢測、精密測量和機器人視覺系統的核心部件。

需要注意的是，變倍鏡頭和變焦鏡頭在原理上是兩個在原理上就有著本質區別的組件。變焦鏡頭主要通過內部鏡片組相對移動來改變焦距，從而來改變視場角，它的工作距離往往會隨著焦距的變化而改變。而變倍鏡頭主要是在固定的工作距離下通過鏡片組移動或重新組合的方式來優化成像大小，改變放大倍率，焦距一般不會變化，適合自動化場景中位置固定、倍率多變的需求。

工作原理

它的內部的工作原理如上圖所示。變倍鏡頭的內部有幾組不一樣的鏡片：

前固定組，它的作用是把光線匯聚進鏡頭里面；

變倍組，這是變倍鏡頭中的核心組件，它通過前后移動來改變焦距和放大倍率。

補償組，通過同步反向移動來補償像面偏移，保證變倍過程中畫面始終清晰，不同倍率下能保證相同焦距就是補償組在發揮作用。

在改變倍率的時候，變倍組和補償組協同移動，改變光學系統的有效組合焦距，從而調整放大倍率。此時補償組移動，確保了在倍率變化的過程中保持像面的清晰和工作距離的穩定。在焦距相對穩定的情況下，通過調節物像關系來實現倍率的連續變化。

與其他普通的定焦鏡頭比起來，變倍鏡頭無需更換鏡頭元件或相機位置即可適用于不同規格的產品；而與普通的變焦鏡頭相比，它在固定工作距離下的分辨率與穩定性優于變焦鏡頭，適合24小時連續運作的生產線。

主要應用領域

變倍鏡頭廣泛應用于在固定位置同時需要多級細節觀察的場景：

PCB電路板于電子元件缺陷檢測先通過低倍率查看整體的布局以及定位，然后再通過搞倍率放大焊點或細小瑕疵。

汽車零部件、藥品包裝的自動化檢驗。

機器視覺系統中的抓取與定位。

在這些的應用場景中，變倍鏡頭相比傳統的定焦定倍鏡頭來說可以顯著提升檢測效率，無需頻繁更換鏡頭減少了人工干預和設備的調整時間。

注意事項

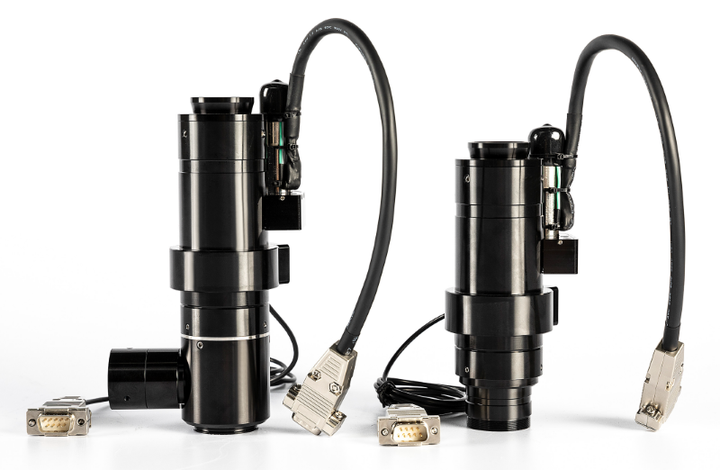

在變倍鏡頭的選型時需要注意變倍比，如銳星視覺的8.3X自動變倍鏡頭，變倍比為8.3X，支持0.6X-5X連續變倍。0.6X提供更大視野，5X提供更大放大倍數，適應不同檢測需求。除了變倍比之外還需要分辨率匹配相機傳感器尺寸、工作距離，視野范圍和接口的類型。

總的來說變倍鏡頭是機器視覺系統中的一項關鍵技術，它可以在工作距離不變的前提喜愛連續調節放大倍率，這一能力為工業自動化提供了高效且穩定的光學解決方案。隨著智能制造的推進，此類鏡頭在高精度檢測領域的應用將會進一步的深化。在機器設計的過程中，根據工作距離、放大倍率、以及分辨率各種指標進行嚴謹選型才能確保檢測的準確性和系統的可靠性。
