項目背景

在電子制造領域，產品質量是核心競爭力。PCBA爐后環節中，焊錫質量與焊接引腳高度直接關乎產品性能與可靠性。無論是連錫、漏焊、空焊等焊錫缺陷，還是焊接引腳的高度異常，任何微小瑕疵流入下游，都可能導致功能失效甚至批次事故。

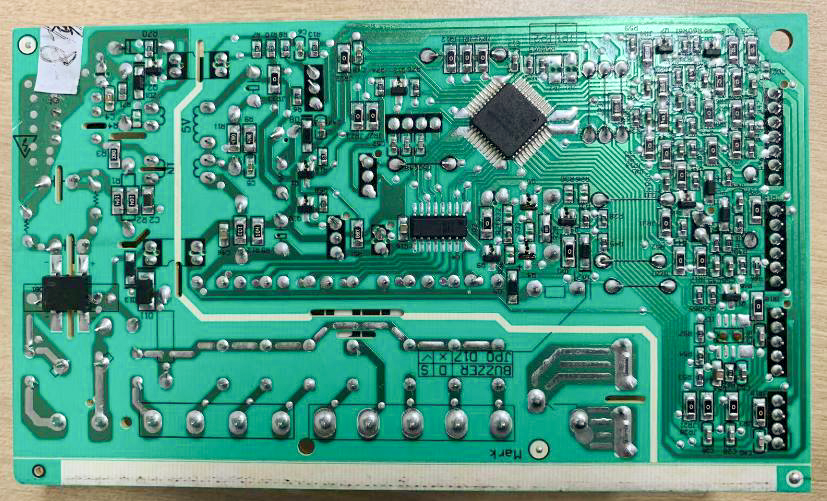

圖 |PCB板實物

當前，許多企業仍依賴人工目視或傳統AOI設備，卻常面臨效率低下、一致性差、易漏檢，且受限于視野與精度，難以在高速產線上實現全面、精度的檢測。如何在對焊點與針腳實現100%精準量測與攔截的同時保障產能，成為行業亟待突破的痛點。

為此，深視智能推出基于SR8060三維激光輪廓測量儀的“雙相機拼接掃描”創新方案，以經過汽車異形密封膠條、鋰電池外觀檢測等多場景驗證的多相機掃描拼接核心技術，重新定義PCBA三維檢測的精度、速度與可靠性。

02

SR8060雙相機拼接掃描方案

01

大視野無死角覆蓋

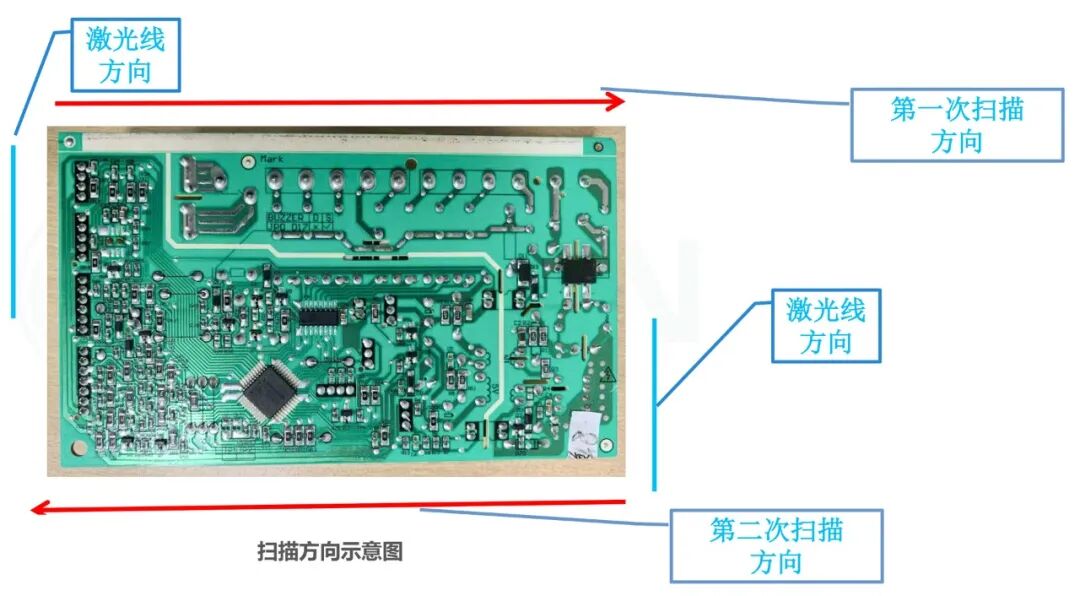

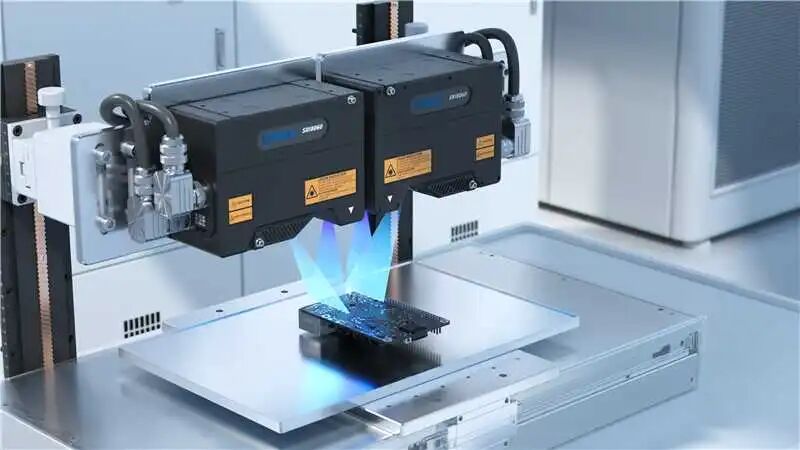

針對PCBA板元器件遮擋導致的單側盲區，方案采用兩臺SR8060三維激光輪廓測量儀頭對頭對稱布置，通過高精度空間位姿校準與坐標系統一，實現雙機成像智能協同。單臺設備X方向視野可達31mm，兩次掃描拼接后有效視野擴展至62mm，輕松覆蓋60mm板寬。

以80*60*4mm的PCBA板為例，SR8060三維激光輪廓測量儀僅需2次掃描，即可完成整板全幅面三維信息采集，避免因遮擋或視野不足導致的檢測盲區，確保每一處錫膏形態、每一個pin針頂部特征都被完整清晰捕捉。Z軸18mm景深完全適配4mm元器件高度，無懼成像截斷，實現X/Y/Z三維空間全覆蓋。

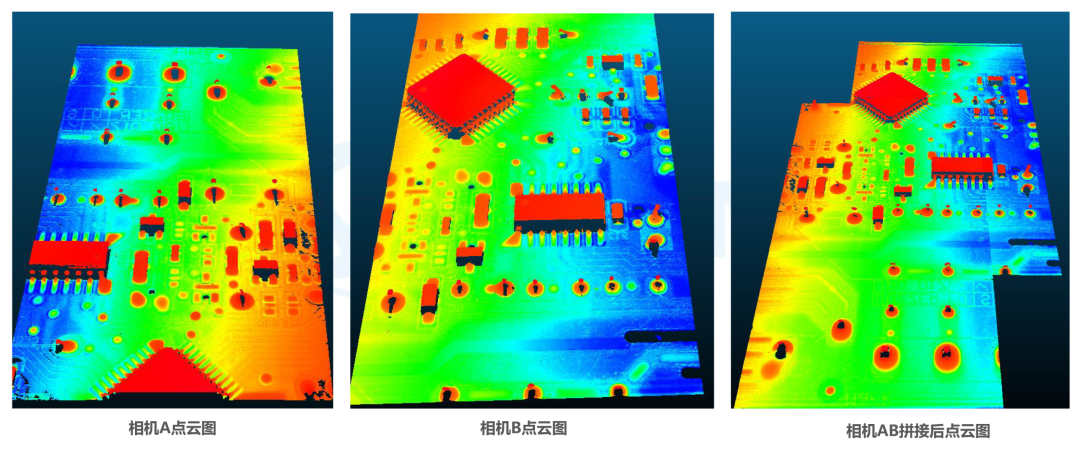

圖 |相機AB及拼接后點云

02

微米級精度融合秒級節拍

方案以0.012mm觸發間距進行高密度點云采集，并搭載深視智能自研的多幀HDR算法，有效抑制錫膏反光、PCB底色干擾，智能降噪、校正畸變、增強特征，清晰還原三維形貌，可精準捕捉微米級虛焊、錫膏塌陷等隱性缺陷。

通過自研空間坐標變換與融合算法，系統快速完成多視角點云坐標系統一，實現全幅面點云無縫融合，減少拼接誤差。實測系統平面度與高度差重復性精度穩定在0.01mm以內，優于客戶要求。

在保障微米級精度的同時，單板全流程檢測時間≤3秒，完美匹配高速產線節拍，真正實現品質與效率的平衡。

03

智能拼接與數據可視化

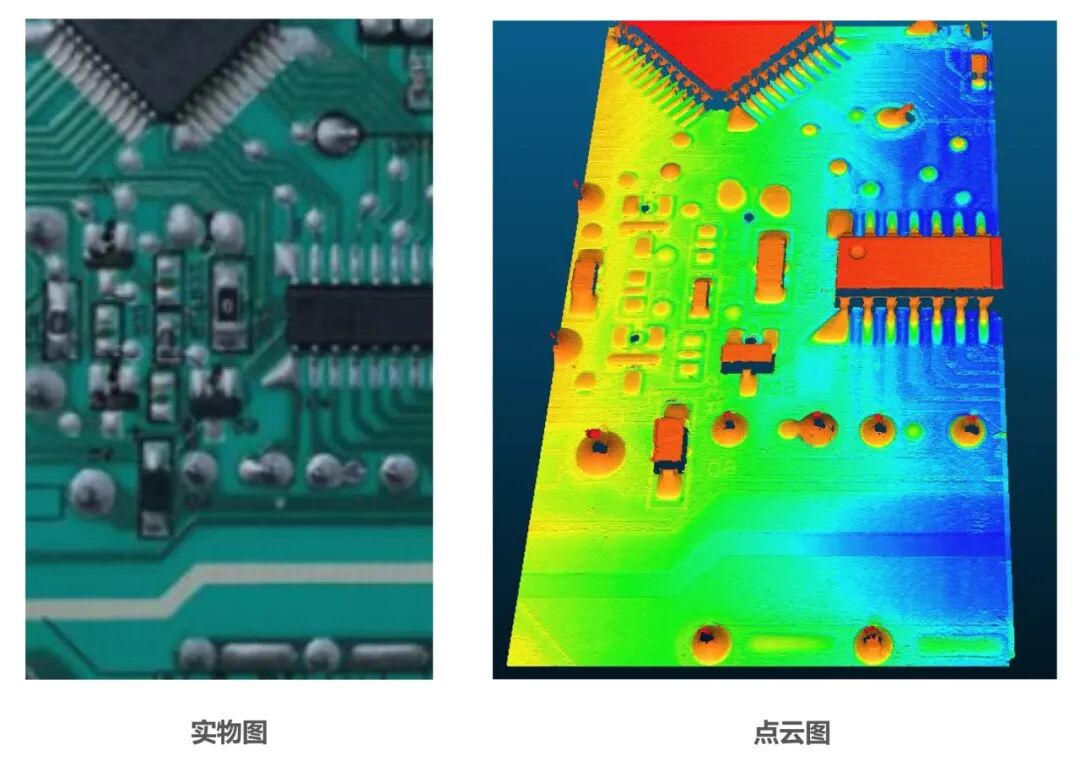

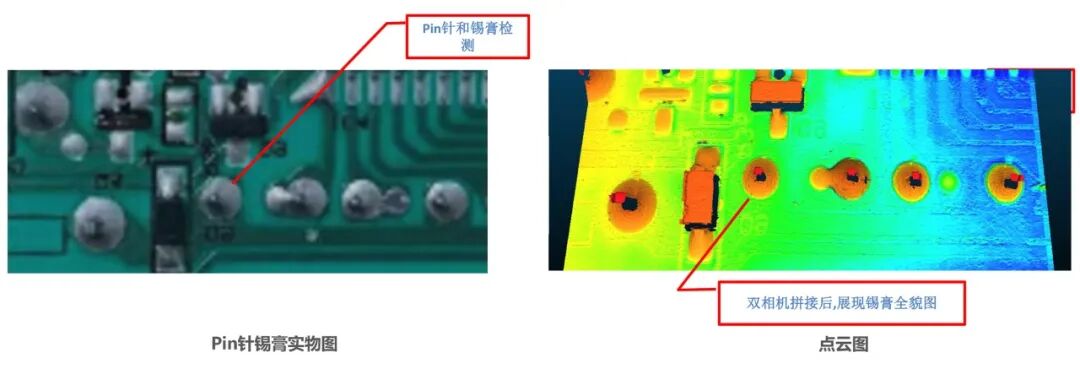

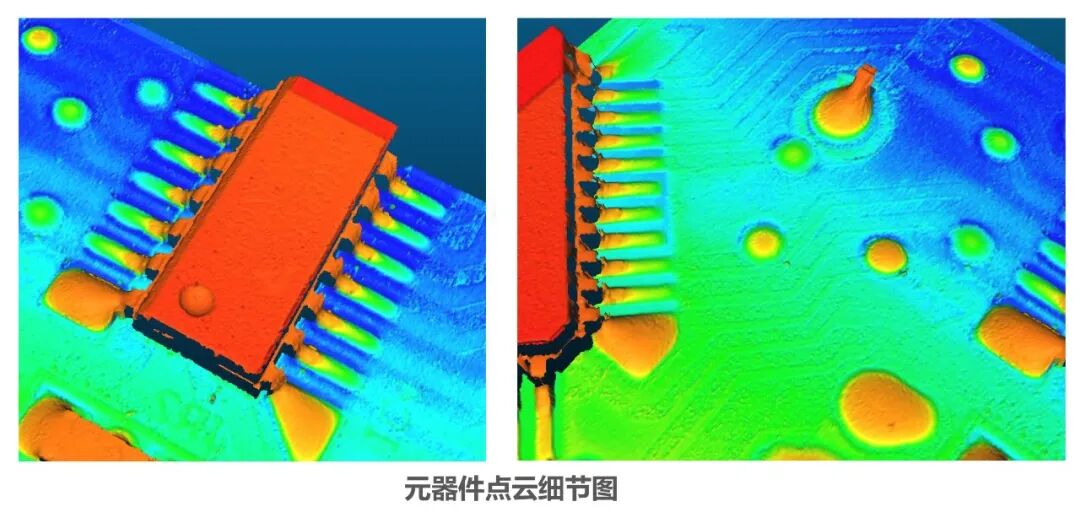

方案生成的3D點云圖與實物高度一致，特征銳利清晰。無論是飽滿的錫膏輪廓，還是pin針的精確高度，都能在點云圖中得到直觀、立體的呈現。操作人員無需復雜解讀，即可快速定位異常，為工藝優化與質量追溯提供直觀數據支撐。

03

深視智能傳感器價值賦能

從PCBA精密針腳，到鋰電池復雜外觀，再到汽車異形密封膠條，深視智能3D相機已展現出強大的場景適應性與技術通用性。SR8060三維激光輪廓測量儀，憑借其大視野、高精度、高速度的卓越性能，將焊點與針腳從“難以量化”的工藝難點，轉化為“清晰可視、精確可控”的數據節點，為企業筑牢產品可靠性的數字防線。

深視智能始終專注于精密測量領域的技術創新，以平臺化3D視覺技術，賦能千行百業的檢測升級。若您也面臨小尺寸或復雜零部件的高精度檢測難題，歡迎聯系我們，定制專屬解決方案，共同提升產品競爭力與市場信任度。
