行業介紹

在日常生活中，嬰兒房、園藝室、儲藏室、酒柜等空間，對環境溫濕度有著嚴苛的要求。過高或過低的溫濕度，不僅影響舒適度，更可能危及貴重物品的保存、植物的生長，甚至家人的健康。因此，一款能夠實時、精準監測環境溫濕度的設備，正成為越來越多家庭的需求。

然而，對于溫濕度計這類需要長時間運行的設備，續航能力與檢測精度是用戶最核心的訴求——既要“測得準”，又要“用得久”。中微愛芯推出的低功耗溫濕度計解決方案，以高精度檢測、超低功耗、小巧便攜為核心優勢，搭配完善的開發環境，同時具備出色的成本優勢，為廠家提供了從原型到量產的高效路徑。

整體解決方案

本方案以中微愛芯AiP9M252(252L)為核心構建完整的低功耗溫濕度計系統。AiP9M252(252L)是一款LCD型RSIC內核的MCU芯片，內置2K×14 ROM，176B SRAM，集成最高4COM×28SEG的LCD驅動、4路16位RFC檢測模塊以及電池電壓檢測模塊，僅需少量外圍元件即可實現溫濕度采集、顯示、功耗管理等全部功能。

方案采用RFC模塊實現溫濕度檢測；LCD驅動模塊直接驅動定制化液晶面板，清晰顯示溫度、濕度等關鍵信息。整機工作電流低至10μA，即使采用紐扣電池供電，也可實現數月乃至更長時間的持續運行。開發環境完善，能夠快速二次開發并投入量產，芯片性價比高，降低了物料成本。

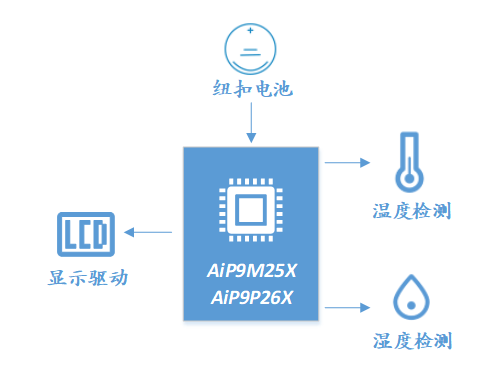

低功耗溫濕度計方案

方案特色

超低功耗，持久續航：工作電壓支持1.5V/3V，整機工作電流低至10uA，適合電池供電場景，大幅延長設備使用壽命

高精度檢測：溫度檢測范圍 0℃～50℃，濕度檢測范圍 5%～90%RH，覆蓋日常環境監測需求

集成式RFC檢測：內置4路16位RFC模塊，直接連接溫濕度敏感元件

LCD顯示驅動集成：支持最高4COM×28SEG或3COM×29SEG的LCD驅動，可直接驅動定制液晶屏

極簡外圍電路：MCU集成度高，僅需少量阻容元件即可構成完整系統，布板方便，適合小型化產品設計

PCB實物

溫濕度計整機面貌

溫度計整機面貌

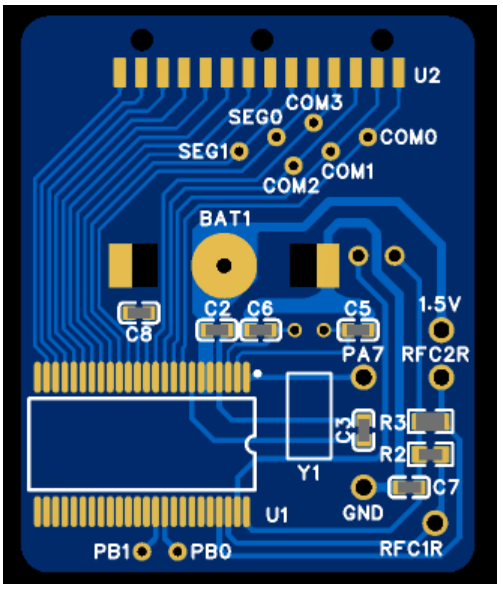

低功耗溫濕度計PCB

MCU資源

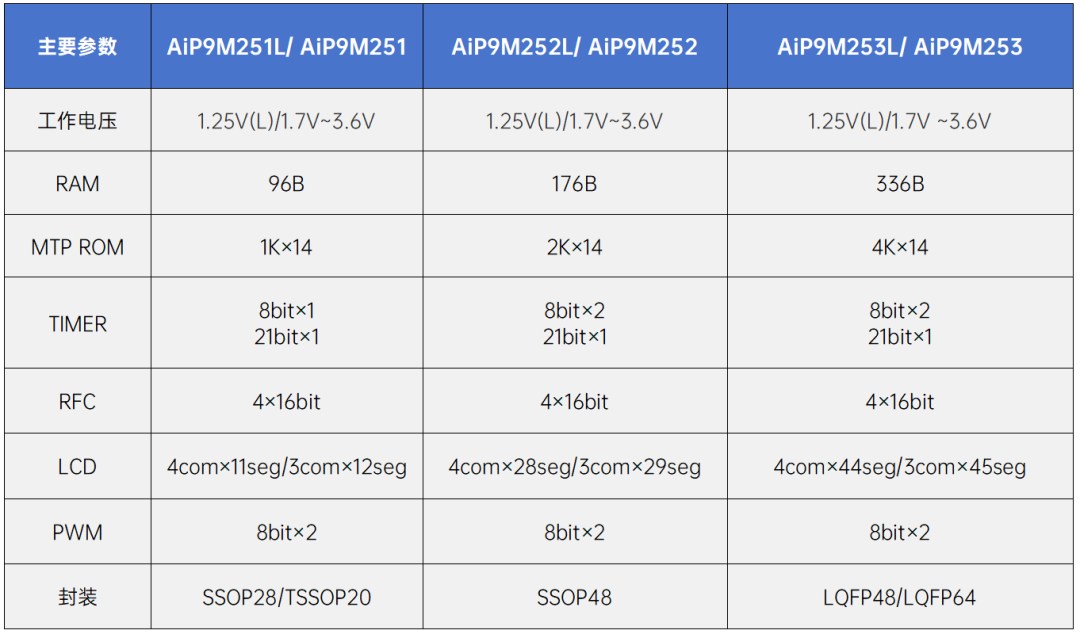

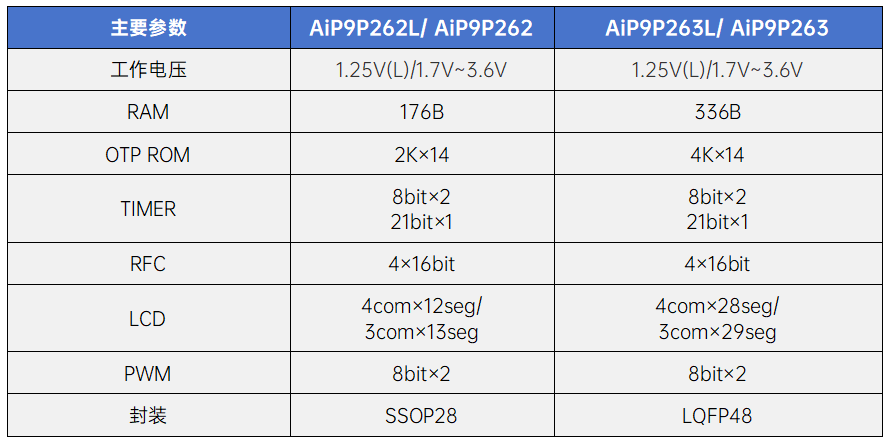

中微愛芯AiP9M25X和AiP9P26X系列芯片都可適用于該方案，具體參數如下表所示（左右滑動查看更多）：

結語

一款優秀的溫濕度計，不僅要測得精準，更要用得持久、看得清晰。中微愛芯低功耗溫濕度計解決方案，以高集成度MCU為核心，將檢測、顯示、功耗管理融為一體，幫助客戶以更低成本、更短周期，打造出兼具性能與美感的終端產品。讓這款小巧的溫濕度計，為您默默守護每一寸空間的舒適與安心。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
