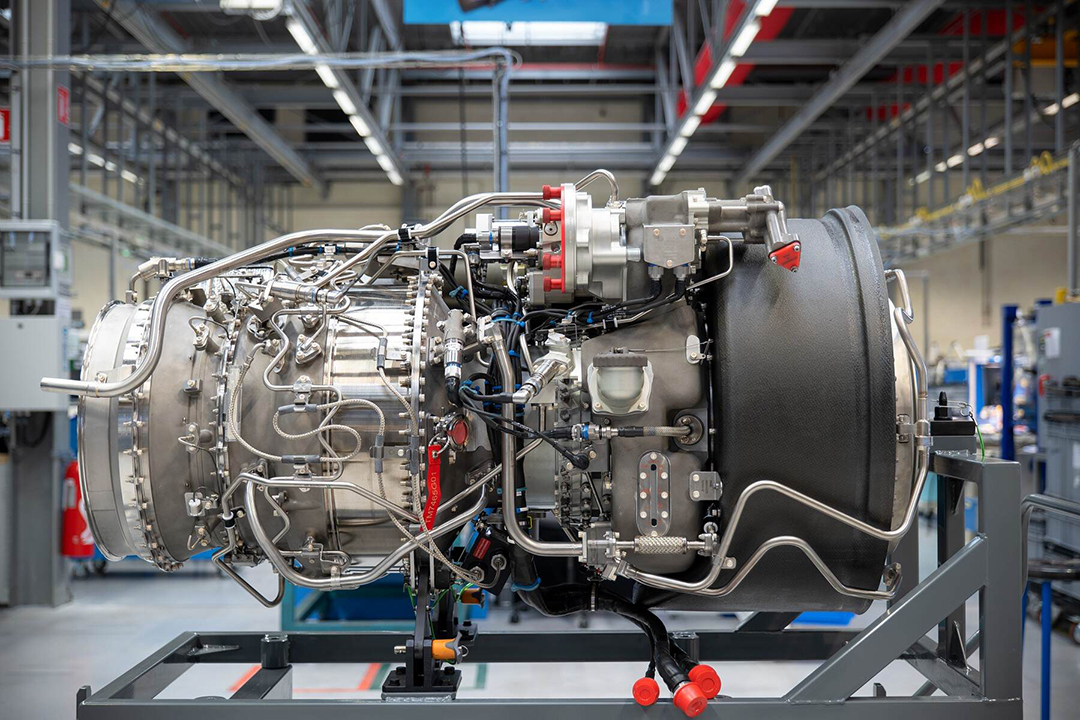

航空動力系統的技術演進始終圍繞效率提升、重量減輕與可靠性增強三大核心目標展開。傳統機械式燃油泵依賴發動機通過齒輪、軸等機械結構直接驅動，其供油特性固定，難以實現全飛行包線內的精細化燃油管理。隨著多電發動機技術的興起，電動燃油泵憑借其卓越的動態響應能力、精確的控制精度以及顯著的系統集成優勢，正逐步成為新一代飛行器動力系統的核心選擇。

一、電動燃油泵技術發展背景與趨勢

電動燃油泵本質上是一個將電能高效轉化為機械能，進而實現對燃油進行增壓和精準輸送的復雜機電一體化系統。其核心組成包括高效永磁電機、精密泵體單元、智能電子控制器及熱管理系統。外部電能輸入后，驅動永磁電機高速旋轉，將電能轉化為機械能；電機通過聯軸器或直接驅動泵體單元運轉，將機械能進一步轉化為燃油的壓力能和動能；集成于系統中的傳感器實時監測壓力、溫度、流量等狀態參數，并將數據反饋至智能電子控制器，實現對燃油流量與壓力的動態閉環控制。

從市場發展趨勢來看，電動燃油泵及其核心驅動部件正迎來快速增長期。據恒州誠思調研統計，2025年全球油冷電機電動油泵收入規模約13.76億元，到2032年收入規模將接近72.43億元，2026-2032年復合年增長率達26.9%。這一增長態勢主要由新能源汽車、無人機、電動垂直起降飛行器以及下一代民用客機的技術需求驅動。尤其是在低空經濟快速發展的背景下，各類無人機和eVTOL飛行器對動力系統的高動態特性、高功率密度和輕量化提出了前所未有的嚴苛要求。

1.1 高能量密度電機散熱系統的技術挑戰

電動燃油泵的發展方向是高功率、小型化、輕量化，因此對驅動電機的能量密度要求越來越高。與普通電機相比，高能量密度電機單位體積內的發熱量更大，有效散熱空間卻嚴重不足。電機溫升過高不僅會降低運行效率，影響工作穩定性，甚至?xí)s短電機使用壽命，造成絕緣老化、永磁體退磁等不可逆損傷。因此，電動燃油泵驅動電機的熱管理已成為制約其功率密度提升的關鍵技術瓶頸。

電機的散熱方式主要包括風冷、液冷、蒸發冷卻和額外熱路增強型散熱四大類。在選取散熱系統時，需要綜合考慮電機的發熱功率、工作環境、成本、維護方便性和可靠性等多種因素。風冷結構簡單、成本低廉，但散熱效率有限，難以滿足高功率密度電機的散熱需求。液冷散熱方式具有極高的散熱效率，非常適用于高能量密度電機的散熱系統。根據冷卻介質與電機部件的接觸方式，液冷又可分為間接冷卻和直接冷卻兩類。間接冷卻中，冷卻液在殼體水道或冷卻套內流動，通過導熱和對流換熱帶走定子鐵芯和繞組的熱量；直接冷卻則允許冷卻液與電機發熱部件直接接觸，散熱效率更高。

研究表明，直接油冷由于冷卻液可以與定子表面直接接觸，冷卻效率顯著高于間接油冷。Davin等以潤滑油為冷卻液對電機進行直接冷卻，發現冷卻油流量對整體冷卻性能影響極大，而轉速僅對電機局部溫度有影響。Park等通過試驗和數值分析相結合的方法，開發了一種電機噴油冷卻通道并取得了較好的冷卻效果。對于航空電動燃油泵而言，其獨特之處在于冷卻介質即為燃油本身，這不僅簡化了系統結構，避免了額外冷卻液體的引入，也帶來了一系列新的科學問題和工程設計挑戰。

1.2 浸油冷卻技術的研究意義

浸油冷卻是將電機部分或全部浸入冷卻介質中，利用介質與發熱部件的直接接觸實現高效熱量傳遞的技術方案。對于電動燃油泵驅動電機而言，燃油由進口流入，經定轉子間隙及定子外表面凹槽流過，最終由出口流出，從而帶走電機運行過程中產生的熱量，實現對電機的浸油冷卻。這種冷卻方式具有多重優勢：一是省去了獨立的冷卻系統回路，簡化了整體結構；二是燃油具有較好的絕緣性能和熱物理特性，適合與帶電部件直接接觸；三是燃油流經電機內部各流道，能夠?qū)@組端部、定子齒槽等局部熱點實現精準冷卻。

然而，浸油冷卻系統的設計也面臨諸多技術難點。首先，冷卻流道的幾何構型直接影響流場分布和換熱效果，需要在壓降損失與散熱性能之間尋求平衡；其次，轉子高速旋轉對內部流場產生強烈的擾動作用，定轉子間隙內的流動特性極為復雜；再次，電機各部件材料的熱物性差異顯著，繞組絕緣層導熱性能差，容易形成局部高溫區域；最后，燃油的粘度隨溫度變化，進而影響流動特性和換熱能力，形成流-熱耦合的復雜物理過程。

近年來，基于計算流體力學（Computational Fluid Dynamics, CFD）的流固耦合傳熱模擬已成為電機熱分析的重要手段。Ponomarev等采用CFD方法對電機內部冷卻液流動進行仿真分析，但未充分考慮轉子旋轉運動的影響。魏仁鳳等針對航空電動燃油泵的發熱問題，分別設計了螺旋型冷卻殼體和"S"型冷卻殼體，并基于流固耦合數值模擬的方法進行分析，表明雙螺旋冷卻殼體可使電機溫度分布更均勻，而"S"型冷卻殼體的冷卻效果隨隔板數增加而增強，但燃油的壓力損失也隨之增大。金雯等采用有限元流體計算軟件，對航空泵用浸油電機的前軸瓦和氣隙內部流場進行了仿真分析，得到流道的粘性損耗值。

綜上所述，開展電動燃油泵驅動電機浸油冷卻性能的數值模擬研究，對于揭示內部流場分布規律、評估關鍵參數影響機制、優化冷卻流道結構設計具有重要的理論意義和工程應用價值。本文基于CFD方法，選用對強旋轉流動計算精度較高的RNG k-ε湍流模型和旋轉壁面邊界條件，對電動燃油泵電機浸油冷卻流場進行仿真分析，系統研究冷卻流量、燃油粘度、進口溫度及環境溫度等因素對電機流場和溫度場的影響規律，為電機的試制和改進提供理論參考。

二、燃油泵驅動電機核心構造與浸油冷卻原理

2.1 電機基本結構組成

本文所研究的電動燃油泵驅動電機主要結構包括電機殼體、定子鐵芯、繞組線圈、轉子、轉軸等核心部件。定子鐵芯由硅鋼片疊壓而成，槽內嵌裝三相繞組線圈；轉子采用永磁體結構，與轉軸固連；電機殼體不僅起到機械支撐和保護作用，同時也是冷卻流道的重要組成部分。

定轉子之間的氣隙是電機結構的關鍵區域，其尺寸設計需要在電磁性能與冷卻效果之間進行權衡。氣隙過小會增加機械摩擦風險，過大則會降低電磁轉換效率。在浸油冷卻結構中，定轉子間隙同時承擔冷卻流道的功能，燃油流經此區域時與轉子外表面和定子內表面直接接觸，實現對轉子與定子齒部的冷卻。定子外表面設計有軸向凹槽流道，與殼體形成封閉的冷卻通道，用于冷卻定子鐵芯背部。

電機殼體內部結構相對復雜，包含進口腔室、出口腔室以及連接定子外表面凹槽的環形流道。燃油由進口流入后，經分流結構分別進入定轉子間隙和定子外表面凹槽，兩股流體在出口端匯合后流出電機。這種并聯流道布置既保證了轉子區域的充分冷卻，又避免了對主流通路的過度阻塞。

2.2 浸油冷卻工作原理與流道設計

浸油冷卻的核心在于利用燃油與電機發熱部件直接接觸，通過對流換熱將熱量迅速帶走。燃油由進口流入電機，經定轉子間隙及定子外表面凹槽流過，最終由出口流出，從而實現對整個電機的冷卻。

從流動路徑分析，冷卻燃油在進口處首先進入環形分配腔，隨后分為兩路：一路經由定轉子之間的環形間隙流過，與轉子外表面和定子內圓表面進行對流換熱；另一路流經定子外表面的軸向凹槽，冷卻定子鐵芯背部。兩股流體在出口端匯合，經出口腔室流出電機。這種并聯流道設計具有以下特點：

第一，充分利用了電機內部現有空間。定轉子間隙是電機固有結構，將其作為冷卻流道無需額外增加體積；定子外表面凹槽通過在殼體與定子之間形成通道，同樣不增加徑向尺寸。

第二，實現了對主要熱源的全方位覆蓋。繞組線圈產生的熱量通過定子齒部傳遞至定子內圓表面，由間隙流道中的燃油帶走；定子鐵芯背部熱量由凹槽流道中的燃油直接吸收；轉子熱量通過外表面與燃油的對流換熱散發。

第三，并聯流道可根據各區域熱負荷差異進行流量分配優化。通過調整凹槽的截面積和數量，可改變兩路流道的流動阻力特性，使更多的冷卻燃油流經熱負荷更高的區域。

2.3 幾何模型簡化與網格劃分策略

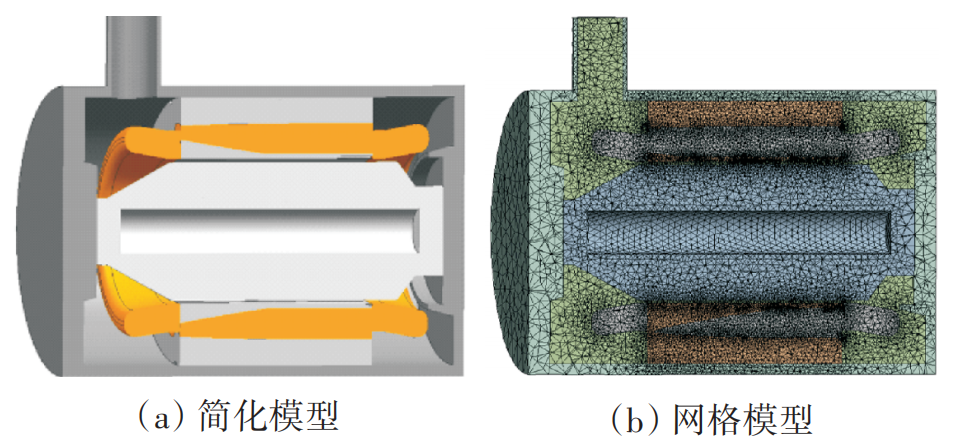

為了在保證計算精度的前提下減少計算量，需要對電機模型做適當簡化。具體簡化內容包括：忽略電機外殼復雜的局部幾何結構，如安裝耳座、接線盒、加強筋等；不考慮軸承、端蓋等結構對電機流場及溫度場的影響；簡化繞組端部結構，忽略導線之間的微小間隙，將繞組整體處理為具有等效導熱系數的發熱體；忽略倒角、圓角等對流動影響較小的幾何特征。

由于電機部件較多且局部結構不規則，采用適應性較強的非結構四面體網格對模型進行全局網格劃分。非結構網格能夠較好地適應復雜幾何邊界，避免結構化網格在復雜區域可能出現的網格畸變問題。為了增加模擬計算的精度，采用局部尺寸控制函數對流體與固體間的壁面及定轉子間隙流道進行局部網格加密。邊界層網格的處理尤為關鍵，在流體與固體交界處生成多層棱柱層網格，以準確捕捉近壁面處的速度梯度和溫度梯度。

不同幾何結構之間共享拓?fù)?，使得交界面網格共節點，確保熱量和動量在流固交界面的準確傳遞。這種處理方法避免了非一致網格插值引入的數值誤差，提高了耦合計算的精度和穩定性。

為了進行網格無關性驗證，按一定比例逐步增加網格數量，監測關鍵位置的流速和溫度計算結果。當計算結果波動較小時，可認為網格數量已經滿足求解要求。最終確定網格數量507.1萬，節點數85.7萬，網格平均質量0.83。這一網格規模在保證計算精度的同時，也兼顧了計算資源的合理使用。

三、電機熱負荷數值分析

3.1 熱源分析

電機在運行時的熱負荷全部源于各類損耗，主要包括繞組銅耗、鐵芯損耗、機械損耗、雜散損耗等，其中前三種損耗占比最大，其他可忽略。準確計算各類損耗是進行溫度場分析的前提。

繞組銅耗是電機運行時電流通過繞組導線產生的焦耳熱損耗。對于永磁同步電機，銅耗主要存在于定子繞組上。根據焦耳-楞次定律，銅耗與電流的平方成正比，與繞組的電阻值成正比。電阻值隨溫度升高而增大，因此銅耗與溫度之間存在耦合關系。在數值模擬中，通常根據額定工況下的電流密度和繞組銅的體積，計算得到平均體生熱率作為熱源輸入。

鐵芯損耗包括磁滯損耗和渦流損耗兩部分，發生在定子鐵芯和轉子鐵芯中。磁滯損耗與磁場交變頻率和磁通密度有關，渦流損耗則與頻率平方和磁通密度平方成正比。定子鐵芯由硅鋼片疊壓而成，片間絕緣可有效減小渦流損耗。鐵芯損耗的精確計算需要考慮電磁場分布的非均勻性，通常采用電磁場有限元分析獲得損耗密度分布，或根據經驗公式估算平均損耗密度。

機械損耗主要包括軸承摩擦損耗和轉子與冷卻介質之間的風摩損耗。在浸油冷卻結構中，轉子在燃油中旋轉，流體摩擦損耗不可忽略。這部分損耗與轉速的平方成正比，與燃油粘度和轉子表面積有關。金雯等的研究表明，可通過CFD計算得到流道的粘性損耗值。

雜散損耗是指除上述三類損耗以外的其他損耗，如負載時漏磁場在結構件中引起的渦流損耗等。這部分損耗通常較小，在工程計算中可忽略或按經驗比例估算。

3.2 材料熱物理特性

電機由多種材料制成，不同材料有著不同的比熱容和熱導率，材料的物理特性對冷卻流場和溫度場的分布有著重要影響。準確設置材料屬性是獲得可靠溫度場計算結果的基礎。

定子鐵芯由硅鋼片疊壓而成，這種層狀結構使其導熱性能呈現各向異性。沿疊片方向的導熱系數（軸向）主要取決于硅鋼本身的熱導率和片間絕緣層的熱阻，通常較低；垂直于疊片方向的導熱系數（徑向）則較高，由硅鋼片直接傳導。研究中需要根據硅鋼的材料參數和疊壓系數分別確定徑向?qū)嵯禂?shù)與軸向?qū)嵯禂?shù)。

定子槽的結構較為復雜，由銅線、槽絕緣層、絕緣漆、槽楔等多種材料構成。銅繞組本身的導熱系數很高，但導線表面涂覆的絕緣層和浸漬漆的熱導率極低，形成顯著的導熱瓶頸。為了簡化計算，通常將整個槽內區域處理為等效均勻介質，采用等效導熱系數來代替銅繞組絕緣層的綜合導熱效果。等效導熱系數的確定方法包括并聯模型、串聯模型或更復雜的復合介質導熱模型。

轉子通常由永磁體、轉子鐵芯和轉軸組成。永磁材料導熱系數較低，且對溫度敏感，溫度過高會導致不可逆退磁。因此，轉子區域的溫度計算尤為重要。殼體材料一般為鋁合金或鑄鐵，導熱系數較高，有利于將定子鐵芯的熱量傳遞至冷卻燃油或通過外殼表面散發至環境中。

冷卻介質為航空燃油，其密度、比熱容、導熱系數和粘度均隨溫度變化。其中，粘度對溫度最為敏感，溫度升高時粘度顯著下降，影響流動阻力和對流換熱系數。在數值模擬中應考慮燃油物性的溫度依賴性，以提高計算精度。

3.3 基本假設與邊界條件

為了建立可求解的數學模型，需要基于物理實際做出合理假設并設置適當?shù)倪吔鐥l件。

基本假設包括：（1）繞組、鐵芯、轉子為發熱部件，發熱形式設置為體生熱率，即假設損耗均勻分布于各部件體積內；（2）存在接觸換熱的部件間接觸面設置為耦合換熱面，并且假設各接觸面光滑平整，接觸熱阻忽略不計；（3）假設電機殼體與外界空氣的換熱形式為自然對流換熱，并且輻射換熱折算成對流換熱，殼體與環境換熱系數取經驗值22 W/(m2·K）；（4）流動為穩態湍流，燃油為不可壓縮牛頓流體。

邊界條件設置：（1）采用壓力進口邊界，進口壓力為300 kPa；（2）出口為質量流出口，質量流量由不同工況下的體積流量換算得到；（3）考慮轉子旋轉對流場及溫度場的影響，將轉子外表面設置為旋轉壁面，旋轉速度根據電機額定轉速確定；（4）湍流模型選擇對強旋轉流動計算精度較高的RNG k-ε模型。RNG模型在標準k-ε模型基礎上考慮了旋轉流動的影響，通過修正湍流粘度項，能夠更準確地預測強旋流場中的湍流特性。

四、仿真結果分析與討論

4.1 冷卻流場特性分析

通過對電機冷卻流場的速度矢量及壓力分布分析，可以獲得流動規律和阻力特性的深入認識。計算結果表明，流道進口速度為4.1 m/s，出口速度為5.6 m/s。出口速度高于進口速度，這是由于流通截面積的變化所致。

電機轉子的旋轉運動使得冷卻燃油獲得較高的周向速度，尤其是定轉子間隙內的流場受轉子高速旋轉的影響極為顯著。沿徑向的速度梯度極大，靠近轉子外表面處的流速達32.5 m/s，約等于轉子外表面線速度。這種強剪切流動一方面增強了近壁面處的對流換熱，另一方面也增加了流體的粘性耗散，導致壓力損失增大。遠離轉子表面處，流速迅速降低，在定子齒槽內速度達到最低。這種速度分布特征決定了換熱系數的空間不均勻性：轉子表面換熱強烈，而定子齒槽底部可能形成流動滯止區，換熱較弱。

沿軸向方向，受流體粘性作用的影響，流道中心區域軸向流速最高，壁面附近軸向流速較低。這種速度分布符合管內層流或湍流流動的一般規律。定轉子間隙流道與定子外表面凹槽流道的平均軸向流速分別為3.51 m/s和2.74 m/s。間隙流道流速更高，主要由于該區域流動截面積較小，且受轉子旋轉的帶動作用。

內外流道的質量流量分別為0.995 kg/s和0.12 kg/s，各占總流量的89.2%和10.8%?？梢姶蟛糠掷鋮s燃油經由定轉子間隙流過，這與該流道流通截面積較大且受轉子旋轉推動有關。然而，繞組線圈的主要熱負荷需要通過定子齒部傳遞至內圓表面后才能由間隙流道中的燃油帶走，而凹槽流道中的燃油則直接冷卻定子鐵芯背部，兩者在換熱路徑上存在差異。這種流量分配比例是否最優，需要結合溫度場分析結果綜合判斷。

為避免流道出口壓力過低造成齒輪泵發生空化、氣蝕等問題，需要研究冷卻流場的壓力分布及進出口壓力損失。沿著冷卻燃油流動方向，流場壓力逐步降低，出口平均壓力為255 kPa，壓力損失為45.1 kPa。壓力損失較大的位置為間隙流道以及進出口突擴處。突擴結構引起的局部損失占總損失的相當比例，這為流道結構優化提供了方向。

4.2 關鍵參數對流場的影響

冷卻流量由齒輪燃油泵的流量決定，且理論供油量與電機轉速成線性關系。壓力損失隨冷卻流量的增大而顯著增大，且增大過程中的斜率明顯增大。這是由于當冷卻流量增加時，流道內流體的流速也隨之加快，而由流體力學基本知識可知，管道的沿程損失與流速的平方成正比。因此，壓力損失隨流量增加過程中斜率明顯增大。在設計冷卻系統時，需要權衡增大流量帶來的散熱收益與壓力損失增加導致的泵功消耗。

燃油流量為5000 L/h時，流道壓力損失與燃油粘度呈正相關關系。燃油的粘度越大，相應的流道壓力損失也就越大，且粘度每增大1 mm2/s，壓力損失增大約2 kPa。當燃油粘度達到8 mm2/s時，流道壓力損失最大，達到57 kPa。燃油粘度隨溫度變化，低溫起動時燃油粘度大，壓力損失顯著增加，這可能影響冷卻系統的流量分配和散熱效果。因此，冷起動工況是冷卻系統設計需要重點考慮的極端情況。

4.3 電機溫度場分布特征

根據電機及其主要部件的溫度場分布，可以識別熱點的位置和成因。電機殼體溫度沿軸向分布不均，中部溫度明顯高于兩端，最大溫差約20℃。主要原因是定子發熱較高，一部分熱量通過與殼體的內接觸面?zhèn)鬟f到殼體，而殼體外表面與空氣的自然對流換熱較弱，導致殼體中部溫度顯著升高。這種不均勻溫度分布會引起熱應力，需要在結構設計中予以考慮。

定子鐵芯齒槽部分溫度最高，而軸向兩端面、定轉子間隙以及外部表面冷卻凹槽處由于燃油的冷卻作用導致溫度較低。齒部靠近繞組，熱源強度高，同時散熱路徑較長，容易形成局部高溫。由于燃油受到繞組的阻礙作用，較多的燃油從定轉子間隙及上方凹槽流道流過，造成繞組左下端溫度最高，最高溫度達66.7℃。這揭示了流道布置與熱源分布之間的匹配關系：若冷卻流道未能覆蓋所有高溫區域，或局部流動不暢，就會形成熱點。

電機溫度最高的部件為繞組線圈，且線圈溫度明顯高于定子鐵芯溫度。這一方面是因為繞組損耗功率最大，另一方面因為線圈固定不動且被導熱性差的絕緣層包裹，其散熱效果較差。繞組絕緣層的熱阻是散熱的主要瓶頸，提高絕緣材料的導熱性能或在繞組內部設置冷卻通道是突破這一瓶頸的可能技術路徑。近期研究表明，采用直接液體冷卻繞組，可使相同溫升限制下的載流能力提升277%。

轉子與油液存在強制對流換熱，外表面溫度較低，內表面溫度略高，存在徑向溫度梯度。轉子溫度的高低直接影響永磁體的工作點，溫度過高會導致不可逆退磁，因此轉子的熱狀態對電機安全運行至關重要。

燃油溫度在冷卻凹槽表面出現最大值，此處燃油流速低，對流換熱強度較弱。燃油進口溫度為26.85℃，出口溫度為28.13℃。溫升約1.3℃，表明冷卻燃油吸收了電機散發的熱量，但總體溫升不大，仍有進一步利用其冷卻潛力的空間。

4.4 工況參數對溫度場的影響

為了研究冷卻流道在電機不同轉速工況下的冷卻效果，需計算出不同轉速下的電機耗散功率，并假設冷卻燃油流量與轉速成線性關系，得到電機各部件平均溫度與轉速的關系。隨著電機轉速的增加，損耗功率不斷提高，且損耗功率提高幅度不斷增大，導致電機各部件溫度上升曲線的斜率也逐漸增大。但由于轉速增加的同時，冷卻燃油流量也隨之增大，電機殼體、轉子、定子鐵芯的溫度上升幅度較小。同時由于繞組線圈發熱功率大，且被絕緣層包裹，溫度上升明顯，進而導致電機的最高溫度有較大幅度的上升。這一結果表明，僅依靠增大冷卻流量不足以完全抵消繞組溫升，需要從改進繞組結構和增強局部換熱兩方面著手解決。

將介質溫度范圍和環境溫度范圍分別按一定比例分成6個溫度點，并設置對應的邊界條件，得到電機溫度與燃油進口溫度及環境溫度的關系。電機各部件的溫度隨燃油進口溫度的升高而升高，且近似呈線性關系。由于殼體與外界對流換熱系數較小，且與冷卻燃油接觸面積最大，殼體平均溫度與燃油進口溫度幾乎相同。

隨著環境溫度的升高，除殼體溫度明顯升高外，其他電機部件溫度升高幅度較小。這是由于當環境溫度較低時，殼體溫度高于環境溫度，且溫差較大，對流換熱量也較大。當環境溫度升高時，殼體溫度也升高。但受燃油冷卻作用，殼體溫升小于環境溫升。因此，環境溫度升高時，殼體與環境溫差減小，換熱量也減小。當環境溫度繼續升高，甚至高于殼體溫度時，熱量由環境傳向殼體?？傊?，隨著環境溫度的升高，由殼體傳向環境的熱量是減小的，殼體溫度升高較為明顯。而其他電機部件與外界空氣換熱量較小，絕大部分熱量由冷卻燃油帶走，因此環境溫度對電機整體溫度場并沒有較大影響。這一發現對于確定電機試驗條件和運行環境要求具有指導意義。

五、燃油泵工程應用案例分析

5.1 企業技術背景與產品定位

湖南泰德航空技術有限公司自2012年成立以來，始終聚焦于航空航天流體控制領域，完成了從測試設備研制向關鍵系統供應商的成功轉型。在電動燃油泵這一細分領域，湖南泰德航空的研發和創新體現了顯著的系統性和前瞻性。公司通過與國內頂尖科研院所和主機單位的深度合作，整合優勢資源，協同攻關，逐步掌握了電動燃油泵的核心技術，并形成了以自主知識產權為標志的技術壁壘。

湖南泰德航空深刻認識到航空產品的可靠性源于嚴格的開發和驗證體系，因此積極構建符合ISO 9001等標準的全流程質量管理體系，從需求管理、設計開發、供應鏈管理、生產制造到試驗驗證和售后服務，建立了一套完整、規范、可追溯的管理流程。特別是在試驗驗證環節，公司依托自身的現代化生產基地和檢測測試能力，構建了全鏈條試驗驗證平臺，能夠模擬各種極端環境條件進行充分驗證，確保產品滿足嚴苛的航空應用要求。

5.2 核心技術優勢分析

在系統設計與集成方面，湖南泰德航空堅持模塊化、集成化設計理念，將泵、電機、控制器及傳感器進行高度一體化設計，最大限度減少外部連接接口和管路，不僅減輕了系統重量，更極大地提升了系統的剛度和固有可靠性，降低了泄漏風險。

在核心部件技術方面，采用高功率密度電機，應用了本文所研究的浸油冷卻技術路徑，通過特殊的冷卻流道設計和熱管理策略，確保電機在高溫、高負荷下穩定運行。其流道設計充分考慮了定轉子間隙流動特性和定子外表面凹槽的冷卻效果，與CFD仿真分析結果形成相互驗證。泵體單元針對航空燃油特性和長壽命要求，選用特種合金材料并應用先進的表面處理工藝，顯著提升了耐磨蝕和抗疲勞性能。

在智能控制這一核心技術領域，湖南泰德航空取得了顯著突破。公司基于模型設計的開發流程，極大地提升了控制軟件算法的開發效率和可靠性。能夠?qū)崟r監測系統狀態，預測潛在故障，并為地面維護提供豐富的數據支持，實現了從"被動維修"到"主動預警"的跨越。

5.3 主要應用領域與前景

湖南泰德航空的電動燃油泵產品主要應用于無人機、靶機、eVTOL（電動垂直起降飛行器）、高機動性軍用飛機以及下一代民用客機等領域。在這些應用場景中，電動燃油泵的價值在于能夠為整個動力系統乃至整個飛行器帶來性能提升、功能增強和未來升級潛力。

特別是在低空經濟快速發展的背景下，各類無人機和eVTOL飛行器對動力系統的高動態特性、高功率密度和輕量化提出了前所未有的嚴苛要求。電動燃油泵通過主動調節轉速維持泵進口必需的壓力裕度，可有效抑制氣蝕現象的發生，拓寬發動機穩定工作邊界。對于多發動機飛機，電動燃油泵天然具備獨立控制能力，可根據每臺發動機的實時狀態和需求，獨立精細調節各燃油泵的輸出，實現動力系統整體輸出的最優匹配和冗余控制。

六、結論與展望

6.1 主要研究結論

本文基于CFD方法對電動燃油泵驅動電機的浸油冷卻性能進行了系統的數值模擬分析，研究了冷卻流量、燃油粘度、進口溫度及環境溫度等因素對電機流場和溫度場的影響規律，得出以下主要結論：

（1）電機浸油冷卻流道的壓力損失隨冷卻燃油流量的增加而增大，在此過程中斜率明顯增大，符合沿程損失與流速平方成正比的流體力學規律。在最大冷卻流量下，燃油粘度每增大1 mm2/s，壓力損失增大約2 kPa。

（2）電機各部件溫度從高到低依次是繞組線圈、定子鐵芯、殼體、轉子。由于繞組線圈發熱功率高且被絕緣層包裹，其溫度遠高于其他部件，最高溫度達66.7℃。繞組絕緣層的低導熱性是制約散熱效率的主要瓶頸。

（3）電機各部件的溫度隨燃油進口溫度升高而顯著升高，且近似呈線性關系。在一定范圍內，環境溫度的變化對電機溫度場的影響較小。當電機轉速增大時，耗散功率與冷卻燃油流量也同時增大，電機各部件溫度仍顯著升高，尤其是繞組線圈溫度上升最為明顯。

（4）在最大冷卻燃油流量以及電機最高功率下，流道的壓力損失和電機的最高溫度均能滿足電動燃油泵的運行要求。研究結果為電動燃油泵電機浸油冷卻流道的設計與優化提供了理論依據。

6.2 技術展望

隨著航空動力系統向更高效、更智能、更環保方向持續演進，電動燃油泵及其浸油冷卻技術也將迎來新的發展機遇和挑戰。

在冷卻流道優化設計方面，基于本文的數值模擬方法，可進一步開展拓?fù)鋬?yōu)化研究，探索最優的流道構型。定子外表面凹槽的數量、形狀、尺寸以及分布方式均可作為優化變量，以流量分配均勻性、總壓損失或最高溫度為目標函數，尋求綜合性能最優的設計方案。

在多物理場耦合分析方面，當前的流-熱耦合模型可進一步擴展為電磁-流-熱多場耦合模型。電磁場計算可提供更精確的損耗分布，避免平均體生熱率假設引入的誤差。熱應力分析可評估溫度不均勻性引起的熱變形和熱應力，為結構強度設計提供依據。

在新材料應用方面，高導熱絕緣材料的開發和應用有望突破繞組散熱的瓶頸。研究表明，采用直接液體冷卻繞組可在相同溫升限制下顯著提升載流能力。將微通道冷卻技術與繞組結構相融合，或采用相變冷卻介質，可進一步提高散熱效率。

在系統集成優化方面，電動燃油泵的熱管理需與發動機燃油系統整體考慮。利用燃油作為冷卻介質，既是散熱的手段，也是對燃油的預熱過程，對發動機燃燒效率可能產生影響。因此，需要從系統層面進行綜合優化，實現整體性能的最大化。

總之，電動燃油泵驅動電機的浸油冷卻技術是多電發動機發展的關鍵技術之一，通過數值模擬與試驗驗證相結合的方法，不斷完善熱管理系統設計，將為航空動力系統的性能提升和可靠性保障提供有力支撐。
