最近，我們接待了一位來自大連的柔性電路板行業的客戶，提出柔性電路板推力測試的需求，今天，科準測控小編就基于我們的Beta-S100推拉力測試機完成實測驗證，本文將基于真實的測試數據，為您詳解柔性電路板推力精準檢測方法與工藝優化要點。

一、測試原理

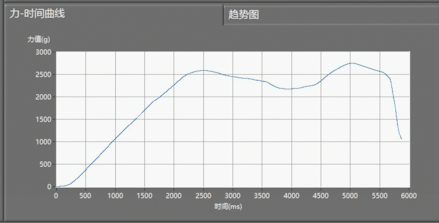

將樣品固定于測試夾具上，推刀以設定速度和剪切高度水平移動，對被測點施加推力，直至樣品發生斷裂或脫離，設備實時記錄推力值變化，生成力-位移曲線，系統自動提取最大推力值，與設定的合格力值比對，判斷樣品是否滿足強度要求。

二、測試標準

三、測試設備

Beta-S100推拉力測試機

四、測試流程

步驟一：樣品準備

選取待測柔性電路板樣品，確保被測焊點或界面清潔、無污染；

將樣品牢固固定于專用測試夾具上，確保測試過程中不產生位移。

步驟二：設備設置

開機并啟動Beta-S100測試軟件；選擇“推力測試”模式，設定以下參數：測試速度：200 μm/s，剪切高度：25 μm，量程：5 kg，合格力值：250 g。推刀歸零，校準位置。

步驟三：執行測試

將推刀移動至被測點正前方，啟動測試，推刀勻速前進，施加推力直至樣品破壞，設備自動記錄力值變化，生成測試曲線。

步驟四：數據記錄與分析

系統自動提取每個樣品的最大推力值，軟件計算平均值、標準方差、CPK值等統計參數，測試結果自動判定“PASS”或“FAIL”，并標注異常情況。

步驟五：報告輸出

導出測試數據表格與曲線圖，生成PDF或Excel格式測試報告，供客戶分析與歸檔。

以上就是科準測控小編介紹的有關于柔性電路板的推拉力測試機測試相關內容了，希望可以給大家?guī)韼椭?！如果您還想了解更多關于其它半導體材料的推拉力測試方法、測試視頻和測試規范，推拉力測試機規格型號、使用說明、操作規程、期間核查作業指導書和推拉力測試機的檢定規程、操作視頻、使用方法、誤差范圍，維修視頻教程等問題，歡迎您關注我們，也可以給我們私信和留言，科準測控技術團隊，為您免費解答！
