國際無線電干擾特別委員會（CISPR）正積極推進其核心產品標準CISPR 32（多媒體設備電磁發射）的第三版制定工作。新版標準預計于2026年底發布，其在測試范圍、測量方法及限值要求上均提出了顯著更新，旨在應對日益復雜的技術集成，并為更高頻段的測量鋪平道路。

本文基于CISPR最新動態，梳理了即將到來的關鍵變化以及羅德與施瓦茨的前瞻解決方案。

01范圍明晰：

新標尺已劃定

新版標準將進一步與CISPR 35（抗擾度標準）的范圍進行對齊，確保標準體系的協調一致。其中，對“帶無線電功能的多媒體設備”的界定與測試要求成為重點。這類設備被定義為包含一個或多個無線電設備或插件式無線電模塊的非無線電設備。標準明確，對這類設備在發射機主動模式下的輻射發射測試，不適用于無線電標準已涵蓋的 intentional transmissions（載波/副載波及其諧波）以及合規的雜散發射。并新增資料性附錄為此類設備的測試提供了具體指導。

02方法顛覆：

1GHz以上輻射測試，規則全面重寫

針對1GHz以上的輻射發射測試，標準引入了新的術語“ALTS”（吸波內襯測試場地，即鋪設了地吸收材料的OATS/SAC），并將其與全電波暗室（FAR）并列為主要場地。

強制性天線高度掃描：

無論被測設備大小，在ALTS和FAR中均要求進行從1米到4米的連續天線高度掃描。目前相關工作組（JTF A/I）正在評估是否可對小型臺式設備采用有限的掃描范圍。

限值放寬：

在1-3 GHz頻段，輻射發射限值將放寬4 dB，此舉旨在與FCC Part 15等法規保持協調。

APD測量成為選項：

在1-6 GHz頻段，當峰值測量值超過峰值限值時，可采用幅度概率分布（APD）測量作為判斷依據。若超標概率≤ 10??，且測量時間不少于5秒，則判定為通過。

03引入創新的替代測試方法：

混響室

CISPR 32 Ed.3將正式納入混響室（RVC） 作為1-6 GHz頻段輻射發射測試的規范性替代方法，該方法基于CISPR TR 16-4-5和IEC 61000-4-21。其優勢在于測量速度遠快于傳統的二維場強掃描、能捕捉所有方向的發射，更貼近真實環境并具有極佳的復現性。

04要求擴展：

新增端口與應用場景的考量

直流端口：針對連接到直流配電網絡的設備，其直流端口的傳導發射要求將源自通用標準IEC 61000-6-3。

衛星接收機：將新增30 MHz至950 MHz頻段的傳導發射要求。

現場測量：新增規范性附錄L，為已安裝的多媒體設備現場測量提供依據。

線纜處理：新增資料性附錄N，明確交流電源線離開測試區域時在VHF-LISN上的端接方法（直流、大功率等線纜的處理方案仍在討論中）。

05發布計劃

未來方向

CISPR 32 Edition 3的正式發布預計在2026年底。標準組織已將6-40 GHz的輻射發射測量以及帶無線充電（WPT）端口的MME納入未來的工作項目，預示著標準將持續演進以覆蓋更前沿的技術。

06應對新規：

羅德與施瓦茨解決方案前瞻

幅度概率分布（APD）測量

隨著數字系統應用越來越多，且需要使用誤碼率來評價系統性能，因此CISPR 32標準引入了APD的測量要求。與衡量數字通信系統性能直接有關的是干擾的幅度統計特性，而非傳統的準峰值、平均值。APD測試就是用來測量干擾模型的統計特性的，是評估數字通信系統性能的最優方案之一。

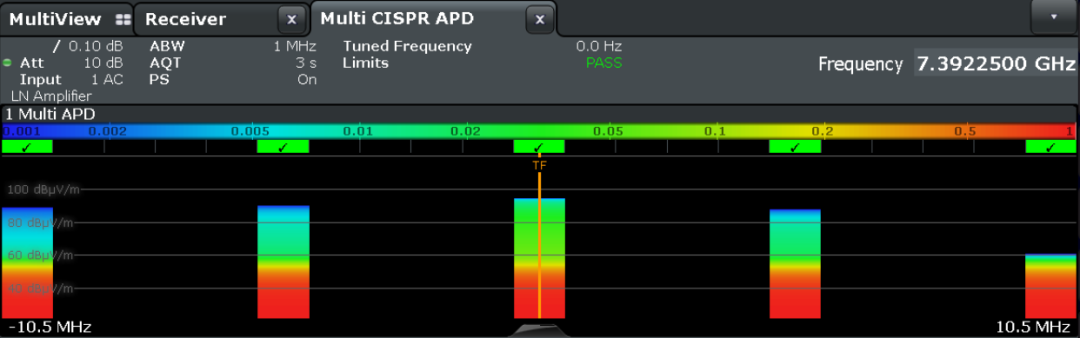

羅德與施瓦茨全系列認證級接收機（ESW、ESR、EPL、ESU）都可以支持CISPR APD的測量。其中ESW增加K58選件后，更是可以同時完成多通道的APD測量，大大縮短了APD的測量時間。

同時羅德與施瓦茨接收機和ELEKTRA 測試軟件的組合也可以輕松實現自動化測量，有效的避免了測試人員手動操作產生的誤差。

6-40GHz輻射發射測量

CISPR標準已經明確會增加6-40GHz 輻射發射的測量要求，且會要求測量天線的波瓣角不得低于28°。目前市場上能夠滿足該要求的EMI測量天線鳳毛麟角。

羅德與施瓦茨已經推出了一款可以支持44GHz的高頻測量天線HF1444G14。該天線具有小巧、高增益、大波瓣角（>28°）等優點。一個測量點位就可以輕松實現1.5米設備在3米測距下的測量。

混響室

面對CISPR 32 Ed.3將混響室（RVC）列為規范性測試方法所帶來的新需求與機遇，構建一套完整、合規且高效的混響室測試系統是關鍵。作為全球EMC測量行業的先行者及CISPR標準的積極參與者，羅德與施瓦茨可提供成熟的混響室測試解決方案，以幫助客戶高效應對新標準。

R&S的混響室測試系統架構完整，包含測量控制軟件、混響室主體及附件、發射系統（信號源、功率放大器、發射天線、功率計）以及測量系統（場強探頭、接收天線、接收機/頻譜儀）。其中，測量軟件的控制與核心算法是實現高效、準確測試的關鍵。

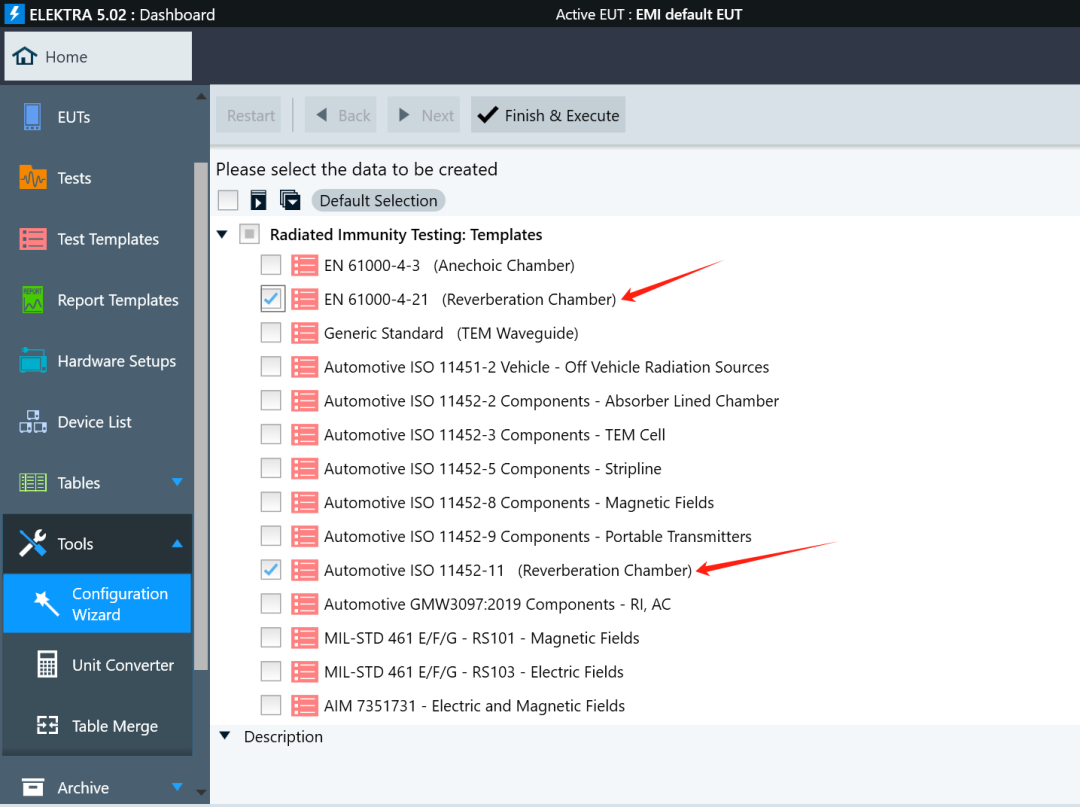

其最新一代EMC測試軟件ELEKTRA已將混響室測試的應用便捷性提升到新高度。軟件預置了支持 IEC 61000-4-21（混響室通用標準）及 ISO 11452-11（汽車零部件混響室法）等核心標準的測量模板。用戶可直接調用模板，省去繁瑣的手動設置，從而大幅簡化從腔體校準（如場均勻性驗證、加載效應檢查）、測試配置到最終報告生成的整個流程，確保測試既高效又完全符合標準規范。

結合混響室的工作原理，R&S的高性能信號源與功率放大器能夠以較小的激勵功率在腔體內產生高強場，滿足嚴苛的輻射抗擾度測試要求；而其精準的場強探頭與接收機/頻譜儀，則為監測“統計均勻”的場環境與測量接收天線功率提供了可靠保障，確保校準系數（如CLF）與最終測試結果的準確性。

結 語

CISPR 32第三版的修訂是一次全面且具有前瞻性的更新。它不僅通過明確場景（如無線電功能設備）和納入新端口要求，使標準更能適應融合性電子產品的快速發展，也通過引入混響室、APD等創新方法提升了測試的科學性與效率，也對實驗室的測試能力提出了新的要求。為應對這些變化，提前規劃并升級測試方案至關重要。羅德與施瓦茨提供了預見性的解決方案：全系列認證級接收機接收機與ELEKTRA軟件可自動化完成新增的APD統計測量；HF1444G14天線能從容應對未來6-40GHz高頻測試要求；而完整的混響室（RVC）測試系統，更憑借預置標準模板的自動化軟件，大幅提升了復雜輻射發射測試的效率與可靠性，可助力快速構建測試能力，搶跑新標。及時了解標準動向，并借助此類先進方案構建測試能力，將是確保產品在全球市場高效、順利通行的關鍵。
