在電子測試與測量領域，任意波形發生器（AWG）的性能指標往往讓人眼花繚亂。大多數工程師在初次選型時，最先關注的是采樣率（Sampling Rate），追求極致的 GS/s。然而，在量子計算、復雜雷達模擬及半導體特征分析等前沿應用中，垂直分辨率（Vertical Resolution）才是決定實驗成敗的隱藏“殺手锏”。今天儀集科技告訴你為什么為什么在多通道高端任意波形發生器選型時，16位分辨率比采樣率更關鍵？

一、采樣率定義“寬度”，分辨率定義“深度”

如果把生成波形比作繪畫，采樣率決定了你在單位時間內能畫多少個點（橫軸頻率），而分辨率則決定了你調色盤上的顏色細膩程度（縱軸電壓精度）。

采樣率（GS/s）： 決定了你能生成的最高信號頻率。根據奈奎斯特采樣定律，采樣率越高，生成的波形頻率上限越高。

垂直分辨率（Bits）： 決定了 DAC（數模轉換器）可以將電壓劃分為多少個臺階。

12-bit： 擁有 212= 4096 個量化等級。

14-bit： 擁有 214= 16384 個量化等級。

16-bit（如AWG1104）： 擁有 216= 65,536 個量化等級。

結論16位分辨率的精度是12位的 16倍。這意味著在還原微弱信號抖動或極小振幅偏移時，16位設備能提供近乎平滑的模擬曲線，而低位數設備則會充滿“鋸齒”狀的量化噪聲。

二、 16位分辨率帶來的核心優勢：SFDR 與 SNR

在高性能測試中，分辨率的提升直接改善了兩個核心指標：無雜散動態范圍 (SFDR) 和 信噪比 (SNR)。

1、更低的底噪：16位 DAC 極大地降低了量化噪聲。對于需要檢測微弱信號（如超導量子比特狀態）的實驗，低底噪是確保實驗數據真實性的唯一途徑。

2、更高的信號純凈度：意大利 Active Technologies 的 AWG1104 憑借其 16 位架構，可以生成諧波失真極低的純凈正弦波，這對于高階調制（如 QAM1024）的通信測試至關重要。

三、 為什么 Active Technologies AWG1104 是理想平衡點？

在市場上，很多設備為了追求超高采樣率（如 10GS/s 以上），不得不犧牲分辨率（降至 8-bit 或 10-bit）。而 AWG1104選擇了性能的“黃金平衡點”：

1.2 GS/s 采樣率：足以覆蓋大多數射頻中頻信號及寬帶脈沖需求。

16位垂直分辨率：提供實驗室級別的信號保真度。

4通道完全同步：這是其物理性能的又一高峰。在多路波形干涉、MIMO測試或量子邏輯門操作中，4個通道間的極低相位抖動（Skew）配合 16位的高精度，能實現極高維度的控制。

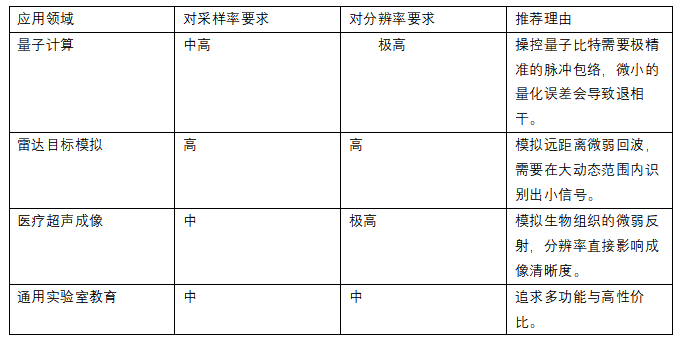

四、 應用場景對比：何時必須選擇 16-bit？

五、 為什么選擇意大利 Active Technologies任意波形發生器？

在歐洲及全球高端實驗室中，Active Technologies 已成為精密信號源的代名詞。AWG1104 不僅僅是一臺波形發生器，它更像是一個“模擬信號實驗室”。

如果您正在尋找一款能夠應對未來五年科研挑戰的任意波形發生器，請不要只盯著采樣率。意大利 Active Technologies AWG1104憑借其 16位高分辨率、1.2 GS/s 實時采樣以及原生 4 通道架構，為您提供了從工業級到科研級跨越的精密工具。如需了解Active Technologies任意波形發生器詳細產品資料及選型建議，歡迎在線留言。
