在電源管理芯片的浩瀚星海中，如果要評選出幾款生命周期最長、應用最廣的穩壓器，AMS1117系列線性穩壓器（LDO）必定榜上有名。對于硬件工程師和電子愛好者而言，它就像是一位相識多年的老友，可靠、易用，總能在你需要的時候提供一個穩定的電壓。

然而，隨著全球供應鏈的波動和國產半導體產業的崛起，我們不禁要問：除了傳統的國際品牌，今天是否有更靈活、更具成本優勢的國產替代方案？本文將就AMS1117芯片進行一次深入的技術復盤與選型探討，并為您揭示在保證性能的前提下，如何優化你的電源設計成本。

一、經典再回顧：為什么AMS1117能成為“常青樹”？

在深入探討具體型號之前，我們有必要先理解它所屬于的LDO（低壓差線性穩壓器）這一類別為何如此重要。LDO的核心價值在于它能在輸入輸出電壓差很小的情況下，高效地提供穩定、低噪聲的直流輸出。這對于電池供電設備、對噪聲敏感的模擬電路以及板級電源分配至關重要。

而AMS1117之所以能成為這一領域的經典，源于其精準的性能定位：

1、1A 輸出電流能力：它填補了78L系列（0.1A）和78M系列（0.5A）與更大電流穩壓器之間的空白。1A的電流足以驅動單片機系統、傳感器陣列、小型邏輯電路以及部分射頻模塊，應用范圍非常廣泛。

2、低壓差特性：在1A滿載輸出時，其壓差典型值僅為1.3V。這意味著輸入電壓只需比輸出電壓高出1.3V即可穩定工作。例如，要用5V輸出給3.3V的系統供電，5V輸入已經綽綽有余，這大大降低了對前級電源的設計要求，也減少了功耗。

3、完備的產品系列：它同時提供固定輸出電壓版本（1.2V, 1.5V, 1.8V, 2.5V, 2.85V, 3.3V, 5.0V）和可調（ADJ）版本。這種“固定+可調”的策略，既能滿足絕大多數數字電路的標準電壓需求，又能通過外部電阻分壓，靈活產生其他非標準電壓，覆蓋了工程師的各種奇思妙想。

4、內置保護機制：內置的過熱關斷和限流電路，為芯片和昂貴的后端負載提供了最基本的生存保障，這在復雜的實際應用環境中至關重要。

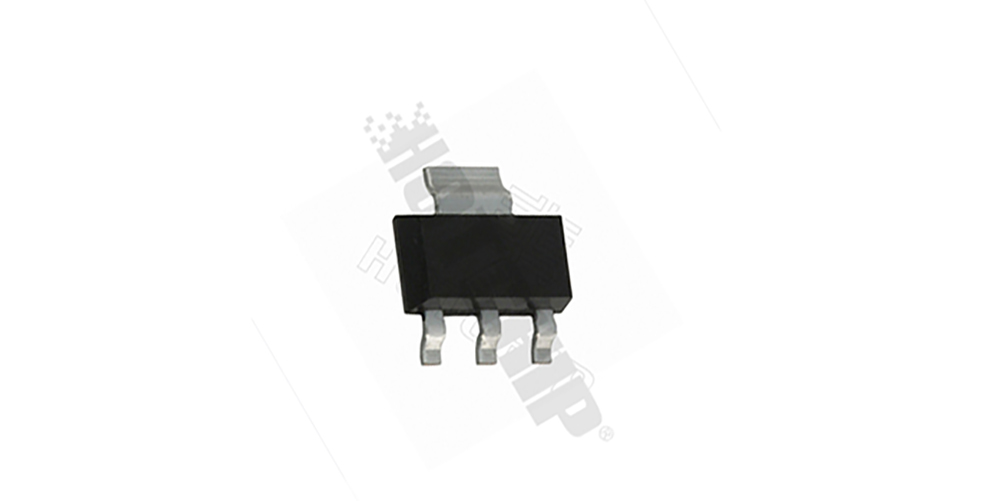

5、多樣化的封裝選擇：提供SOT-223、TO-252 和 SOT89等多種功率封裝。設計師可以根據板面積、散熱需求和焊接工藝靈活選擇。SOT-223適合表面貼裝和中等散熱，TO-252則能提供更好的熱性能。

正是這些“剛剛好”的特性，讓AMS1117在計算機主板、顯卡、LCD顯示器、DVD解碼板、ADSL調制解調器以及開關電源的后級調節中扮演了不可或缺的角色。

二、國產視角下的華芯邦A(yù)MS1117：性能與參數深讀

將目光聚焦于國產代表——Hotchip的AMS1117系列。根據其官網公布的技術手冊，我們可以看到一款優秀的國產替代應當具備怎樣的素養。

首先，從核心電氣特性來看，AMS1117完全對標行業標準，甚至在某些細節上表現不俗：

輸出電壓精度：手冊明確標稱，通過微調技術，輸出電壓精度控制在2%以內。這對于大多數通用型應用而言，已經是非?？煽康闹笜?biāo)。對于更高要求的場景，還可定制1%精度的產品，體現了國產芯片在滿足差異化需求上的靈活性。

極低的待機電流：數據表顯示其待機電流典型值僅為2mA。這一參數甚至優于部分早期同類產品，對于需要長時間待機的系統來說，每一個毫安的節省都意味著電池續航的提升。

寬廣的工作范圍：高達27V的最大輸入電壓，使其能夠輕松應對24V工業總線的降壓轉換，或者作為開關電源之后的一級平滑濾波，應用場景從消費電子拓展至工業領域。

穩定的溫漂特性：手冊給出了從-40℃到85℃的環境溫度范圍，以及在20℃到120℃范圍內輸出電壓溫度系數典型值為30mV，確保了設備在惡劣溫度環境下依然能可靠運行。

一個值得關注的細節：在典型應用電路中，官方建議使用10uF的鉭電容作為輸入輸出的旁路電容。這并非隨意之舉，鉭電容的穩定性和低ESR特性對于保證LDO，特別是其可調版本的穩定性至關重要。尤其是在使用AMS1117-ADJ版本時，為了滿足最小負載電流（建議大于10mA）的要求，手冊明確推薦R1的阻值應設為125歐姆或更低，并且可以通過在ADJ引腳對地增加旁路電容（CADJ）來顯著提升紋波抑制比。這些細致入微的設計指導，為工程師的順利開發提供了堅實保障。

三、從“可用”到“好用”：國產替代的選型智慧

面對市場上琳瑯滿目的AMS1117，作為采購或研發人員，為何要選擇這樣的國產品牌？答案遠不止于“支持國貨”那么簡單。

1、供應鏈的安全與穩定：近年來，全球半導體供應鏈的波動給所有制造商都上了一課。選擇華芯邦這樣的本土供應商，意味著更短的交付周期、更靈活的供貨保障以及更直接的廠家技術支持。當國際品牌交期長達十幾周甚至幾十周時，本土品牌往往能提供“及時雨”般的供應。

2、成本優化的空間：國產芯片在保證性能的前提下，通常具有更優的性價比。這對于成本敏感的大眾消費品，如充電器、智能家電、電子玩具等，無疑是巨大的競爭優勢。在不犧牲產品品質的前提下，每一分錢的成本優化，最終都將轉化為市場競爭力。

3、定制化服務的可能：與國際大廠的標準品不同，本土芯片公司更愿意傾聽中小客戶的聲音。正如華芯邦在手冊中提到的“其他輸出電壓精度可根據需求定制，如1%”，這種“柔性制造”的能力是許多大型IDM（整合元件制造商）難以提供的。對于有特殊電壓需求或精度要求的項目，國產芯片往往能提供“私人訂制”般的解決方案。

4、技術與生態的成熟：國產AMS1117并非簡單的復制，而是基于成熟工藝的再優化。其引腳定義、封裝尺寸、電氣特性完全兼容國際主流品牌。這意味著工程師可以直接進行替代，無需修改PCB（印刷電路板）布局和BOM（物料清單），實現了“pin-to-pin”的無縫切換，極大地降低了替換風險和驗證周期。

四、實戰應用：如何用好你的AMS1117

無論選擇哪個品牌，用好AMS1117的關鍵在于理解其數據手冊背后的應用邏輯。總結幾個設計要點：

輸入輸出電容的選擇：不要為了節省成本而省略或大幅減小電容值。如前所述，10uF的鉭電容或等效的低ESR電容是保證環路穩定性的基石。電容的耐壓值也需要留有足夠余量，通常為輸入電壓的1.5倍以上。

熱設計考量：LDO的本質是通過消耗功率來穩定電壓。其功耗 P = (Vin - Vout) × Iout。當輸入輸出電壓差大、負載電流大時，芯片會產生顯著的熱量。此時，必須借助PCB的銅箔散熱，或選擇TO-252這種熱阻更低（僅10℃/W）的封裝，并確保在最高環境溫度下，芯片結溫不超過其最大額定值。

可調版本的巧妙應用：對于AMS1117-ADJ，其輸出電壓由兩個電阻R1和R2決定：Vout = 1.25 × (1 + R2/R1)。公式中的1.25V是內部的參考電壓。為了忽略調整端電流（Iadj約50uA）帶來的誤差，流過R1的電流應遠大于Iadj，這也是為什么手冊建議R1取120Ω~240Ω左右的原因。通過精心挑選高精度電阻，你可以獲得任意你想要的輸出電壓。

五、擁抱多元，理性選型

AMS1117作為一款經典的LDO器件，其生命力在數字電路和模擬電路的交匯處持續綻放。而像AMS1117這樣優秀的國產替代產品方案，正在以扎實的性能、穩定的供應和靈活的服務，重新定義這款經典芯片的價值。

在未來的電子設計中，我們不再需要盲目追求“原裝”，而是可以根據項目的實際需求、成本預算和供應鏈狀況，理性地在國際大廠與本土精英之間做出最優選擇。這種多元化的選型生態，最終受益的將是整個電子制造產業。

希望本文能為你下一次的電源設計選型提供一些有價值的參考。如果你正在尋找一款可靠、經濟且供貨無憂的1A LDO解決方案，不妨深入研究一下AMS1117系列，或許它正是你項目中的那個“理想型”。
