高精度、低噪音、高效率的水下推進器

一、方案概述

本文所探討的水下推進器針對應用于個人手持水下推進器、水上/兩棲載具及工業/巡檢作業專用，為水下設備提供穩定、可控的推進動力。笙泉科技將領先的電機控制技術應用于水下動力系統，推出基于MDF101A芯片的智能水下推進器控制方案。該方案采用高效三相無刷直流電機驅動架構，相比傳統有刷電機，效率與可靠性更高，同時避免電刷磨損與火花問題。

系統采用無傳感器FOC(磁場定向控制)算法，實現高效率、低噪音及精準推力控制。MDF101A芯片內置高性能運算放大器與比較器，可減少外圍電路設計，使水下推進系統結構更加緊湊與可靠。

二、核心技術優勢

1.高精度平滑推力控制
1)方案通過定制防水無刷電機與MDF101A控制芯片協同設計，實現動態、平滑的推力輸出。

2)采用單電阻 / 雙電阻無感FOC算法，通過精確的電流重構與矢量控制，在全轉速范圍內提供穩定扭矩輸出，尤其在零速及低速運行階段仍可保持優異的平順性。該控制方式能夠顯著降低"電機振動、水下運行噪音、推進器機械沖擊"，從而提升水下航行的穩定性與隱蔽性，特別適用于科研與水下攝影等對環境敏感的場景。

2.無傳感器FOC與零速閉環啟動
1)單電阻采樣FOC：系統僅需一個母線電流采樣電阻即可完成三相電流重構，實現完整的電流閉環控制，顯著降低硬件成本并減小系統體積。

2)零速閉環啟動技術：通過先進控制算法，系統可在電機靜止?fàn)顟B(tài)下直接進入閉環控制，無需傳統開環啟動過程，也無需外部位置傳感器，即可實現高扭矩、平穩可靠的啟動。

3)高精度狀態估算：利用滑模觀測器(SMO)等先進算法，系統可實時估算轉子位置與轉速，為FOC控制提供精確反饋，實現穩定高效的矢量控制。

3. 智能調速與多重安全防護

1)無級調速: 多檔位運行/切換模式，支持一鍵正反轉操控。
2)水下應用專用安全保護: 系統內置多種保護機制，保障設備長期穩定運行

?過流/過載保護

?輸入過壓 / 欠壓保護 (適配寬電壓電池組)

?堵轉與纏繞檢測保護

?MOSFET與電機溫度監控與過熱保護

?缺相保護

?漏水檢測接口 (支持外部傳感器)

?長時間無操作自動進入超低功耗待機模式

三、芯片級技術實現

1.核心微控制器：Arm? Cortex?-M0內核，運行頻率60MHz，內置硬件除法器，可高效完成Clarke / Park 變換、PI 調節與空間矢量控制(SVPWM)等復雜算法計算，保證控制實時性。

2.關鍵控制外設：
?3 路互補PWM輸出 (支持可調死區時間)，用于生成高精度三相正弦驅動波形。
3.高速ADC系統：12位ADC，采樣速度最高1 MSPS，多通道輸入；該ADC是實現單電阻或雙電阻電流采樣FOC控制的核心模塊，可精準采集電流信號用于實時閉環控制。
4.存儲與通信接口：32 KB Flash + 4 KB RAM，獨立3 KB Flash (用于參數與日志存儲)；同時支持UART通信接口、DMA 數據傳輸，可方便接入深度、姿態、壓力等水下傳感器系統。
5.工業級可靠性：6 kV ESD 防護，強EMC抗干擾能力，寬工作溫度范圍，能夠適應復雜的水下電氣環境。

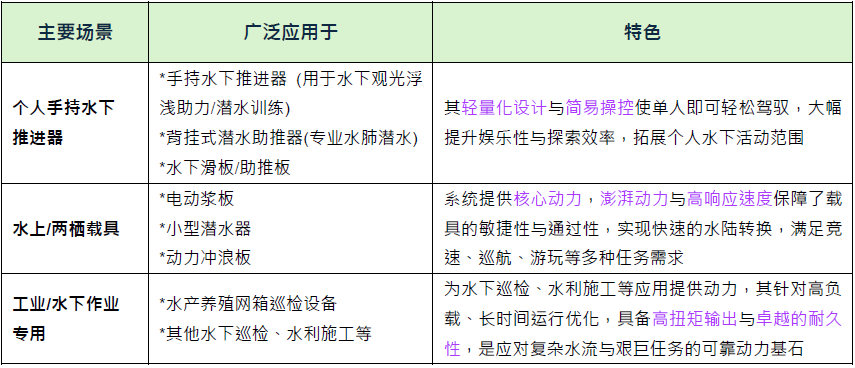

四、典型應用場景

五、方案核心價值

1.先進控制算法: 通過單/雙電阻無感FOC算法結合零速閉環啟動技術，在無需位置傳感器的情況下，實現接近有感FOC的平滑、靜音與高效控制性能。

2.卓越能效與續航能力: FOC控制在寬轉速范圍內均保持高效率運行，可顯著提升水下設備的單次作業時間。

3.高可靠性系統設計: 無刷電機結合全密封結構設計，并配合芯片級多重保護機制，使系統能夠在高壓、腐蝕性水下環境中長期穩定運行，大幅降低維護成本。

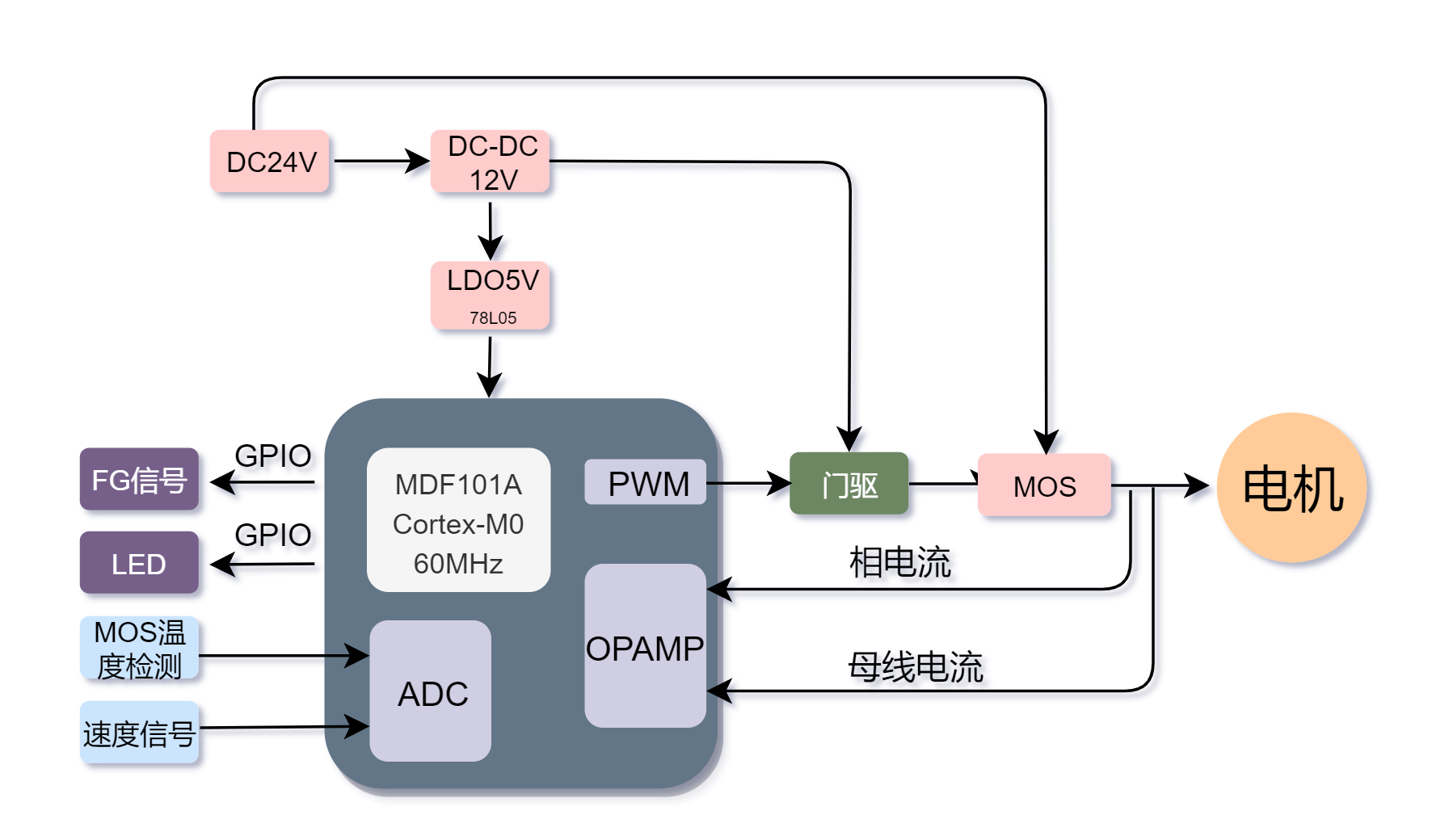

水下推進器應用方框圖 (基于MDF101A)

六、總結

笙泉科技基于MDF101A芯片推出的水下推進器控制方案，以工業級硬件平臺為基礎，結合單/雙電阻無感FOC控制與零速閉環啟動技術，成功將高精度矢量控制應用于水下動力系統。
該方案在推力平滑性、系統效率以及運行靜音性方面實現顯著提升，為個人手持水下推進器、水上/兩棲載具及水下巡檢等推進設備提供了一套高精度、高可靠、高能效的完整水下動力控制解決方案，也為水下探索與作業提供強有力的技術支撐。

*另可瀏覽笙泉科技官網的BLDC產品頁面 (MDF系列).
