經常有朋友在后臺問：“我手里有個陶瓷天線，能不能跨頻段用？”

“同樣是陶瓷天線，433M、2.4G、GPS 北斗的，到底怎么選才不踩坑？”

作為無線通信里的 “信號收發小能手”，陶瓷天線憑借體積小巧、性能穩定、抗干擾能力強的特點，在物聯網、消費電子、車載導航、工業控制等領域隨處可見。但很多人對它的 “頻段適配性” 和選型邏輯，還是一知半解。

不同頻段的陶瓷天線，到底能通用嗎？

先說結論：

絕大多數情況下，不同頻段的陶瓷天線不能直接通用!

我們可以用一個很通俗的類比來理解：陶瓷天線就像給無線信號定制的 “專屬跑鞋”，每一款的諧振頻率，都是針對特定頻段的波長、傳輸特性做的精準優化，就像 42 碼的腳穿不了 37 碼的鞋，強行跨頻段使用，只會讓天線性能大幅跳水。

從原理上來說，陶瓷天線的工作核心，是通過陶瓷介質的介電常數、輻射體的結構尺寸、走線設計，讓天線在目標頻段內產生諧振，從而實現最高的信號收發效率。每一款天線的阻抗、駐波比、增益等核心參數，都是在目標頻段內做的最優匹配。

如果強行把 A 頻段的天線用在 B 頻段，會出現這些問題：

1. 諧振點偏移，駐波比急劇惡化，大部分信號被反射回射頻電路，無法有效輻射出去；

2. 天線增益、輻射效率大幅下降，直接導致傳輸距離縮短、信號接收靈敏度暴跌；

3. 嚴重時還可能影響前端射頻芯片的工作穩定性，增加額外的功耗。

這里也要補充一個嚴謹?shù)恼f明：少數寬頻帶陶瓷天線，可覆蓋相鄰的多個頻段（比如同時覆蓋 2.4G 與 BLE、Zigbee 頻段），但對于頻率相差較大的場景（比如 433M 和 2.4G、GPS 和 5.8G），不存在可通用的可能。

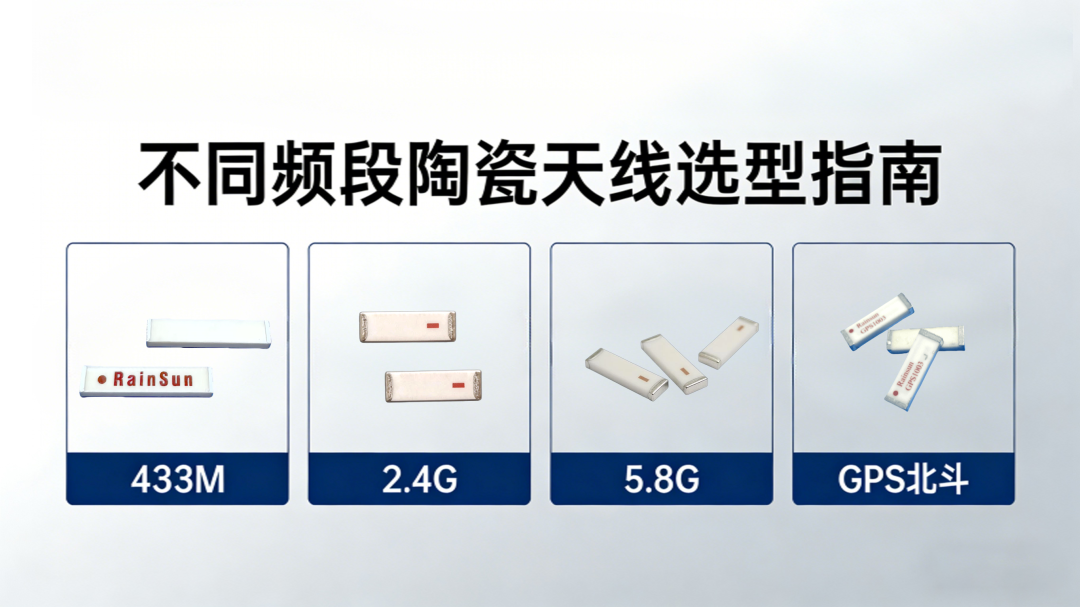

陶瓷天線選型對比表

一、433MHz 陶瓷天線

核心工作頻段：433MHz Sub-GHz 免許可頻段

核心特性：波長較長，繞射與穿墻能力強，空間傳輸衰減慢，同等發射功率下傳輸距離更遠，低功耗表現優異

典型應用場景：無線抄表、工業遙控與數據采集、LoRa 無線通信模塊、安防報警設備、農業物聯網監測終端、低功耗傳感節點

核心選型要點：

1. 優先關注輻射效率，直接影響設備續航與通信穩定性

2. 平衡尺寸與性能，避免過度追求小型化導致性能大幅下降

3. 提前確認與 PCB 接地設計、焊盤布局的匹配性

二、2.4GHz 陶瓷天線

核心工作頻段：2400-2483.5MHz ISM 免許可頻段

核心特性：通用性強，帶寬適中，可實現超小體積設計，兼容藍牙、WiFi、Zigbee 等主流無線協議，硬件適配門檻低

典型應用場景：藍牙音頻設備、智能家居網關與終端、無線鍵鼠、單頻 WiFi 模塊、便攜式智能穿戴設備、無人機遙控器

核心選型要點：

1. 確認可完整覆蓋 2400-2483.5MHz 全 ISM 頻段，保障全頻段內性能穩定

2. 常規場景優先選擇駐波比≤1.5、增益 2-5dBi、50Ω 標準阻抗的型號

3. 提前規劃安裝凈空區域，遠離大面積金屬件與屏蔽罩，避免信號遮擋

三、5.8GHz 陶瓷天線

核心工作頻段：5725-5850MHz ISM 免許可頻段

核心特性：頻段帶寬更寬，可支持更高的傳輸速率，同頻段內設備干擾更少；波長更短，繞射與穿墻能力較弱，空間傳輸衰減更快

典型應用場景：雙頻 WiFi 設備、無人機高清圖傳、FPV 設備、車載 WiFi 終端、短距離高速無線數傳設備、高清無線投屏器

核心選型要點：

1. 確認可完整覆蓋 5725-5850MHz 目標工作頻段，保障高速傳輸時的性能穩定

2. 選擇 2.4G+5.8G 雙頻一體天線時，需重點關注兩個頻段間的隔離度，避免頻段間相互干擾

3. 安裝時盡量減少遮擋，優先保障天線的直射傳輸路徑，發揮高頻段高速傳輸優勢

四、GPS / 北斗 陶瓷天線

核心工作頻段：GPS L1（1575.42MHz）、北斗 B1I（1561.098MHz）

核心特性：針對衛星導航場景專屬優化，采用圓極化設計匹配衛星信號傳輸特性，多數集成低噪聲放大器（LNA），可放大微弱衛星信號，保障定位靈敏度與精度

典型應用場景：車載導航終端、共享設備定位、物流追蹤終端、穿戴式定位設備、無人機飛控定位、測繪終端

核心選型要點：

1. 優先選擇 GPS + 北斗雙模型號，兼容更多衛星信號，提升復雜環境下的搜星速度與定位穩定性

2. 關注 LNA 核心參數，優先選擇噪聲系數≤1.5dB、增益 20-30dB 的型號

3. 圓極化軸比≤3dB，保障衛星信號的接收效率

4. 安裝時保證天線朝上的開闊視野，避開大面積金屬遮擋，預留足夠凈空區域

陶瓷天線選型，這4個坑千萬別踩

很多人選天線時踩坑，不是參數看不懂，而是忽略了這些容易被忽視的細節：

只看尺寸，不看頻段與性能

很多人覺得天線越小越好，但天線的尺寸和工作波長強相關，低頻段天線過度追求小型化，會直接導致輻射效率暴跌，通信性能大打折扣。選型時需在尺寸與性能之間做合理平衡，而非一味追求迷你尺寸。

忽略阻抗匹配的核心要求

目前行業內主流的陶瓷天線，阻抗均為50Ω，必須和前端射頻電路的阻抗保持一致。如果阻抗不匹配，會導致駐波比惡化，信號無法有效輻射，再好的天線也發揮不出性能。

忽視安裝環境的影響

陶瓷天線對金屬材質非常敏感，大面積金屬遮擋、屏蔽罩、金屬外殼都會直接屏蔽天線的信號，甚至改變天線的諧振頻率。選型時需提前確認設備的安裝環境，預留對應的凈空區域，避免安裝后性能不達標。

陷入“同外觀就能通用” 的誤區

很多陶瓷天線外觀尺寸看起來一模一樣，但針對的頻段、極化方式、應用場景完全不同。比如同樣尺寸的2.4G 天線和 GPS 北斗天線，一個是線極化，一個是圓極化，強行通用會直接導致信號接收失效，選型時務必以頻段和參數為準，而非外觀。

最后總結

不同頻段的陶瓷天線，本質上是為不同的通信場景量身定制的，絕大多數情況下無法跨頻段通用。

簡單的選型參考可以記一下：

·遠距離、低功耗、穿墻需求，優先選433MHz；

·通用短距通信、藍牙/ WiFi/Zigbee 適配，選 2.4GHz；

·高速數傳、高清圖傳、雙頻WiFi 設備，選 5.8GHz；

·衛星定位、導航追蹤場景，選GPS + 北斗雙模天線。

以上就是不同頻段陶瓷天線的通用化說明與全場景選型指南。如果你在陶瓷天線的型號匹配、場景化選型上有疑問，或是需要適配對應頻段的高可靠性陶瓷天線方案，歡迎聯系我們卓聯微，我們將為您提供適配的產品與專業的技術支持。
