在射頻電路板（PCB）設計中，射頻功分器是不可或缺的無源器件，核心作用是將一路輸入的射頻信號功率，按特定比例分配至多路輸出，也可逆向作為合路器使用，廣泛應用于無線通信、雷達、射頻測試等各類射頻系統中，其性能直接決定信號傳輸?shù)姆€(wěn)定性與效率。

射頻功分器的核心工作邏輯的是基于電磁波傳輸與阻抗匹配原理，最常用的威爾金森功分器，便是通過PCB上的微帶線結構與隔離電阻，實現功率均勻分配與端口隔離，這也是射頻電路板上最常見的功分器類型。要理解其工作特性，需掌握兩個核心專業公式與關鍵參數。

首先是理想分配損耗公式，分配損耗是信號經理想功分后與輸入信號的功率差值，屬于理論固有損耗，計算公式為：分配損耗（dB）= 10 times log_{10}（1/N）$$，其中N為輸出端口數量。例如二功分器（N=2），理想分配損耗為10 times log_{10}（1/2）≈ 3dB；三功分器（N=3）約為4.8dB，四功分器（N=4）約為6dB，這是功分器選型的基礎依據。

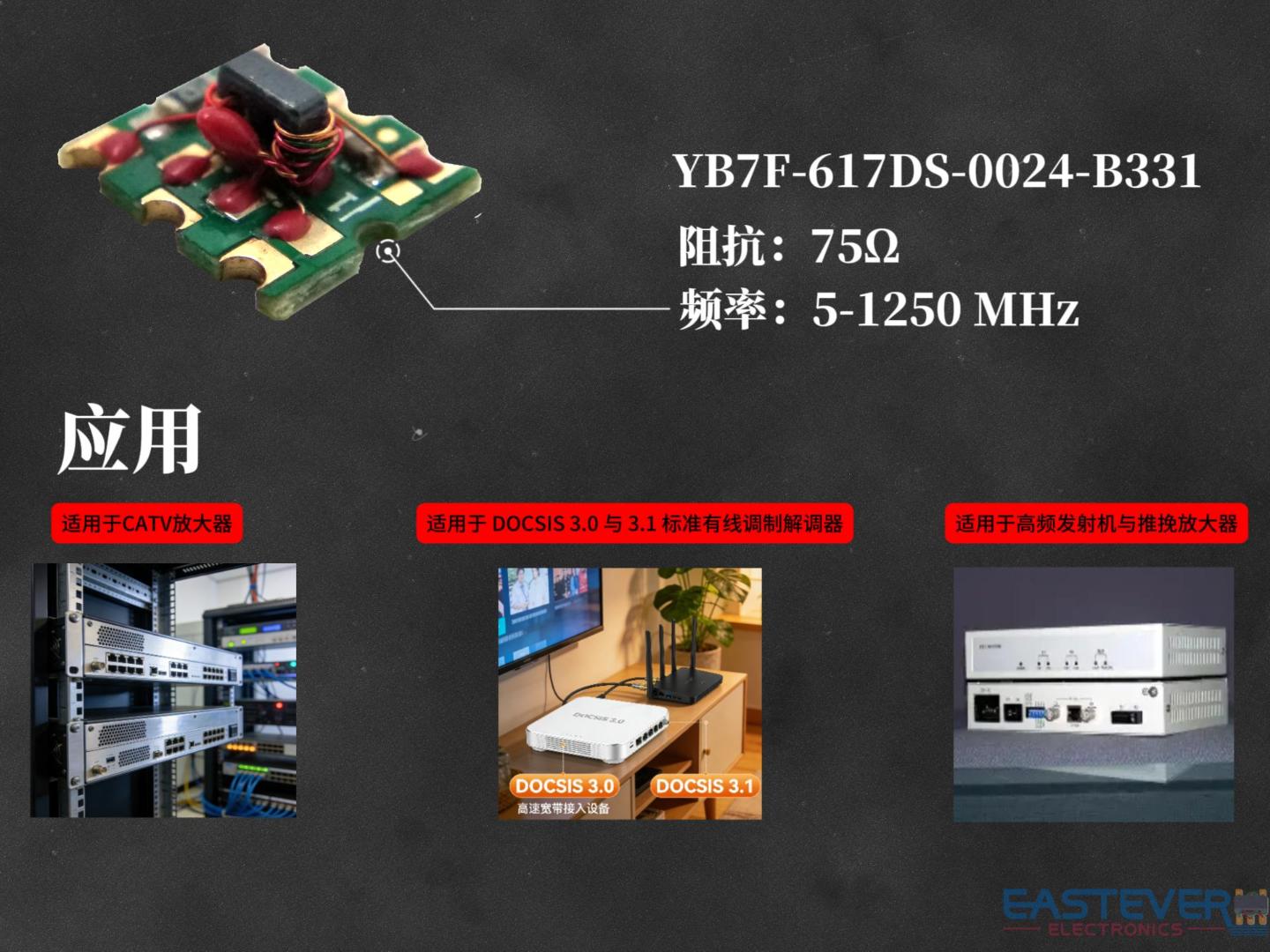

EDG-1027(圖片所有權為東恒電子)

其次是實際應用中關鍵的插入損耗，它是實際功分器與理想功分器的損耗差值，需結合實測數據計算，公式為：$$插入損耗（dB）= 實際總損耗 - 理想分配損耗$$。實際總損耗可通過網絡分析儀測得，比如實測三功分器總損耗為5.3dB，結合其4.8dB的理想分配損耗，可算出插入損耗為0.5dB，該值越小，信號傳輸效率越高，通常微帶功分器插入損耗約0.2-0.7dB，腔體功分器可低至0.1dB以下。

在射頻電路板的實際應用中，功分器的選型與布局需貼合PCB設計邏輯。微帶型功分器因設計靈活、成本低、易集成，是PCB上的首選，其通過PCB頂層的微帶線（下方設接地平面）構建電路，可與濾波器、放大器等器件集成在同一塊電路板上，大幅縮小系統體積。布局時需注意，功分器的輸入輸出端口需與PCB上的傳輸線阻抗匹配（通常為50Ω或75Ω），避免信號反射，同時隔離電阻需就近焊接，確保輸出端口間的隔離度（一般≥18dB），減少端口間的信號干擾。

此外，射頻功分器的功率容限、駐波比等參數也需與PCB應用場景匹配：微帶功分器功率容限通常為30-70W，適合中小功率場景；腔體功分器可達100-500W，適用于宏基站等大功率場景；輸入輸出駐波比一般要求≤1.4，駐波比越小，阻抗匹配越好，信號反射損耗越小。

簡單來說，射頻功分器在射頻電路板中，就像是信號的“分流器”，通過精準的功率分配與阻抗匹配，保障多路射頻器件協同工作。無論是手機、對講機等小型通訊設備，還是基站、雷達等大型射頻系統，其PCB板上都離不開功分器的支撐，掌握其核心公式與應用要點，是射頻PCB設計與調試的關鍵環節。
