一文詳解透射電鏡中的菊池衍射

中科院半導體所 ? 來源:老千和他的朋友們 ? 2026-03-16 15:22 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

文章來源:老千和他的朋友們

原文作者:孫千

菊池衍射是透射電鏡中連接基礎與高階分析的橋梁。它利用特征線對,為晶體取向測定與衍射條件調控提供納米級精準導航。本文深度解析菊池線機制、幾何特征及圖譜構建,助您精準掌控倒易空間的“經緯線”。

菊池衍射(Kikuchi Diffraction)作為電子衍射的重要特殊情況,與后續將探討的會聚束電子衍射(CBED)技術一脈相承,核心價值在于為非薄晶體樣品的結構分析提供高精度解決方案。

不同于多數透射電鏡(TEM)技術對薄樣品的依賴,菊池衍射與CBED均在樣品較厚時能獲得更豐富的信息——前者需要樣品足夠厚以產生非彈性散射,后者則依賴動態散射效應,這使得它們成為無法制備薄樣品時的關鍵分析工具。

本文將系統梳理菊池衍射的起源、特征、菊池圖構建方法及核心應用,結合關鍵圖示深入闡釋其物理本質與實踐價值。

菊池線的起源與形成機制

菊池線的產生源于電子在晶體中的二次散射過程:入射電子首先與晶體原子發生非相干散射,部分電子會偏離原傳播方向,伴隨少量能量損失(通常為15-25 eV,遠低于入射電子100-400 keV的能量量級,可近似忽略)。這些失去原有傳播方向記憶的電子,以彌散形式向全空間發散(主要集中在前進方向),被稱為彌散散射電子。

在這些彌散散射電子中,部分電子的傳播方向恰好滿足布拉格角(θB)條件,與晶體中特定的晶面發生二次布拉格衍射,最終在探測器上形成特征性的成對線條,即菊池線。

樣品厚度是觀察菊池衍射的關鍵前提,需處于理想范圍:過薄的樣品無法產生足量彌散散射電子,難以形成清晰的菊池線;過厚的樣品則會導致非彈性散射占據主導,布拉格衍射信號被掩蓋,既無法觀察到菊池線,也難以獲得有效的衍射花樣(DP)。

僅當樣品處于理想厚度時,才能同時觀察到衍射斑點與成對菊池線(如圖1所示)。這一現象由科學家菊池(Kikuchi)于1928年發現,早于透射電鏡的發明,且適用于所有晶體樣品。

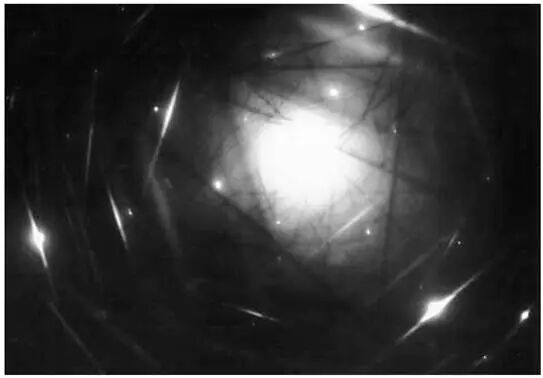

圖1理想的衍射花樣:既包含清晰的衍射斑點,也存在可見度良好的成對菊池線,亮線為電子富集區域(過剩線),暗線為電子匱乏區域(缺失線)。

菊池線的核心特征與幾何原理

菊池線的幾何本質可通過科塞爾錐(Kossel cones)與厄瓦爾德球(Ewald sphere)的相交關系解釋。滿足布拉格條件的彌散散射電子,會形成以衍射晶面為中心的成對錐形傳播路徑,即科塞爾錐(Kossel cones),其半錐角為90-θB,類似手電筒照射形成的錐光(如圖2所示)。由于探測器近似垂直于入射電子束,且觀察區域集中在光軸附近,這些錐形光線在探測器上的交線由拋物線近似為平行直線,即菊池線對。

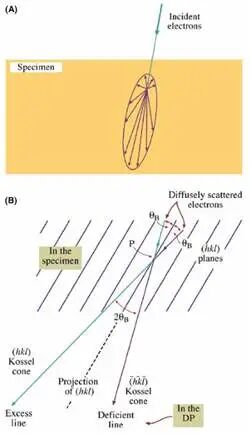

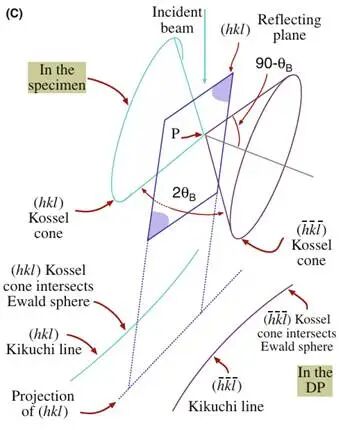

圖2菊池線形成的示意圖:(A)電子在樣品中的單點散射示意,呈發散分布;(B)部分彌散散射電子以布拉格角θB入射至晶面發生衍射,形成以P點為中心的科塞爾錐,靠近入射束的為暗線(電子匱乏),遠離入射束的為亮線(電子富集);(C)科塞爾錐與厄瓦爾德球(Ewald sphere)相交原本形成拋物線軌跡,因θB極小,在衍射花樣中近似呈現為直線。

菊池線具有三大核心特征:

一是明暗成對分布,靠近中心直射束(O點)的為暗線(電子因衍射偏離該區域?qū)е聟T乏),遠離O點的為亮線(衍射電子在此區域富集);

二是與晶體呈剛性連接,當晶體發生微小傾斜時,菊池線會同步移動,而衍射斑點的位置和強度幾乎無變化,這一特性使菊池線對電子束/樣品傾斜的敏感性顯著優于選區電子衍射(SAD)斑點;

三是具備晶面定位功能,每對菊池線的中垂線恰好對應某一晶面的跡線,通過菊池線位置可直接確定晶面方位。

此外,菊池線的索引遵循明確規則:亮線的配對線必為平行且靠近O點的暗線,二者對應同一晶面的±θB衍射方向,且線對間距等于2θB。

菊池線的構建與晶體結構適應性

將不同倒易空間區域的菊池線與衍射斑點圖案拼接整合,可形成菊池圖,其如同晶體倒易空間的導航地圖,是透射電鏡中晶體取向分析的核心工具(如圖3、4所示)。

菊池圖的構建遵循標準化步驟:

首先以易識別的低指數極點(如[001])為基準,繪制零階勞厄帶(ZOLZ)中所有倒易矢量的垂直平分線,這些平分線即為菊池線,線對間距與對應g矢量的模(|g|)相等;

接著以共享反射(如020)為紐帶,拼接其他低指數極點(如[101])的菊池圖案,保持公共菊池線平行;

最后逐步添加[112]、[011]等其他方向的菊池線,最終形成完整的菊池圖。

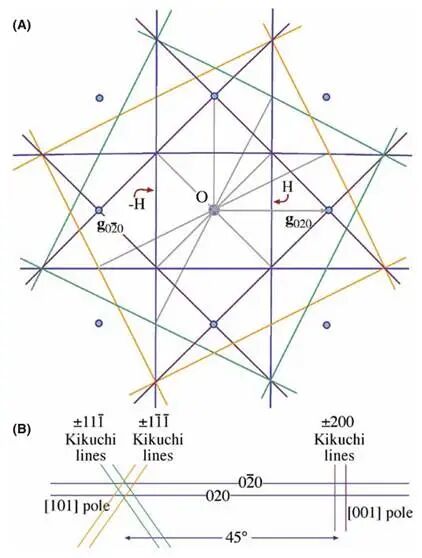

圖3菊池圖的構建步驟:(A)以面心立方晶體的[001]極點為光軸中心,繪制菊池線時,每條線均平分對應的g矢量(如g???被020處的垂直線平分);(B)利用[001]與[101]共有的菊池線(如020線),從[001]菊池圖延伸構建[101]菊池圖,二者呈45°角分布。

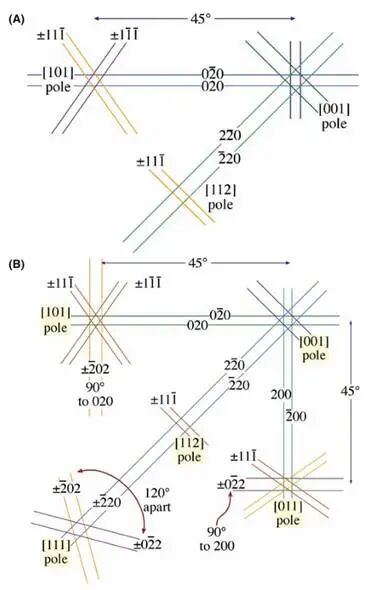

圖4菊池圖的拼接原理:(A)借助[001]與[101]共有的菊池線(如?111?、220線),拼接形成[112]菊池圖;(B)可繼續添加[011]、[111]等極點,需注意:大角度范圍內菊池線實際呈拋物線形曲線,日常應用中為簡化分析,通常繪制為直線。

不同晶體結構的菊池圖存在顯著差異,適配不同分析場景:面心立方晶體(如鋁、銅)僅需繪制[001]、[101]、[111]三個極點構成的三角區,即可覆蓋大部分常用倒易空間區域(如圖5所示);

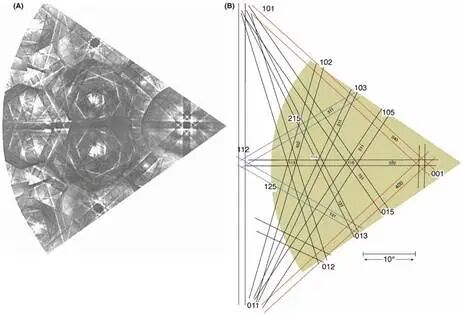

圖5面心立方晶體的菊池圖:(A)實驗獲取的菊池圖;(B)標注菊池線索引的示意圖,可直接對應晶面方向。

六方密堆積晶體(如鈦、鎂)的菊池圖角度依賴于c/a比值,需覆蓋更大的倒易空間范圍(如圖7所示);單斜、三斜等非立方晶體的菊池圖因?qū)ΨQ性低,手動構建完整圖案難度較大,通常借助專業軟件模擬。

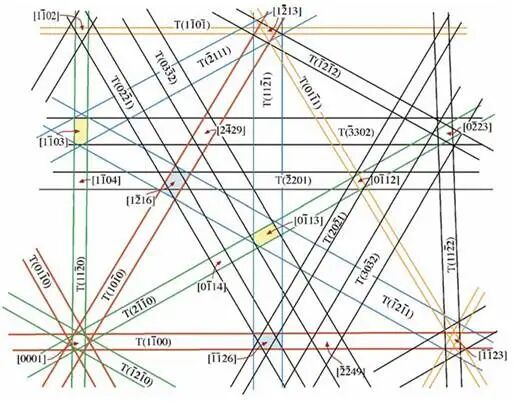

圖6六方結構Ag?Al的菊池圖局部:標注了主要極點及成對菊池線,其c/a比值與鈦(Ti)一致,可作為鈦基材料分析的參考模板。

菊池圖無需手動繪制,可通過專業渠道獲?。豪缤ㄟ^EMS軟件從網絡下載(網址:http://cimewww.epfl.ch/EMYP/comp_sim.html)。

菊池衍射的關鍵應用

(一)高精度晶體取向測定

晶體取向指晶體在空間中的方位(如[001]、[101]等方向),菊池衍射的取向測定精度顯著優于選區電子衍射:

傳統選區電子衍射技術的取向誤差約為±3°,而菊池衍射可將精度提升至±1°;現代高端透射電鏡(配備場發射槍FEG、高精度樣品臺及AI輔助索引算法)的菊池衍射取向精度可逼近±0.005°,是晶體定向分析的核心工具。

具體操作流程如下(如圖7所示):

首先在菊池圖上識別三個特征明顯的極點(即菊池線的交點,對應晶帶軸);

其次測量這三個極點到中心O點的距離,并轉換為對應的角度參數;

最后通過矢量點積運算,求解電子束方向[UVW],即晶體的準確取向。

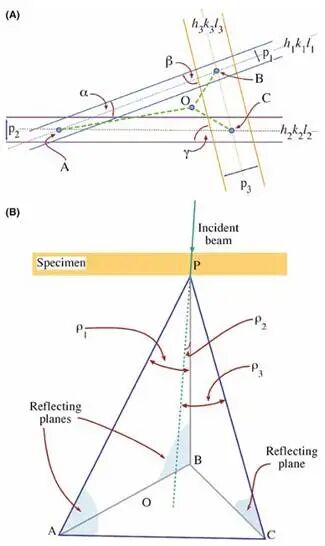

圖7晶體取向測定示意圖:(A)成對菊池線的交點A、B、C為極點,O點到A、B、C的距離對應電子束與各晶帶軸的夾角;(B)三個反射晶面圍繞O點分布,其跡線AB、AC、BC分別對應(h?k?l?)、(h?k?l?)、(h?k?l?)晶面,相交形成A、B、C三個極點。

即便衍射花樣遠離低指數極點(如圖8所示),也可通過延伸菊池線找到其交點(極點),結合晶面間距(d -間距)完成菊池線索引后,精準測定晶體取向。

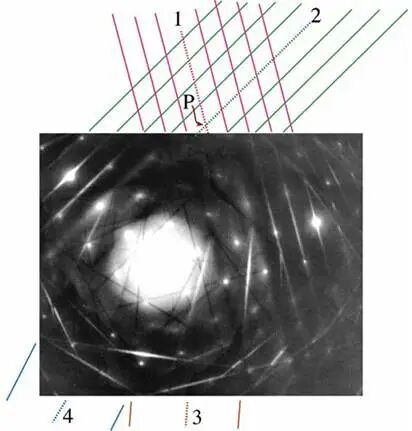

圖8遠離低指數晶帶軸的衍射花樣索引:延伸暗線1-4(衍射面跡線),其交點P即為極點,根據晶面間距索引菊池線后,可直接測量電子束與P點的夾角。

(二)激發誤差(Sg)的精準設定與控制

激發誤差(Sg)描述衍射條件偏離理想布拉格條件的程度,其數值與符號直接影響透射電鏡圖像的衍射襯度(亮暗對比),而菊池線是調控激發誤差的精準工具:

當g菊池線與直射束O點位于衍射斑點(G)的同一側時,激發誤差為負值;

當g菊池線位于衍射斑點的另一側時,激發誤差為正值;

當g菊池線恰好穿過衍射斑點時,激發誤差為0,此時晶體完全滿足理想布拉格條件(如圖9所示)。

在衍射襯度成像、弱束顯微術等實驗中,常需構建雙束條件(僅一束衍射光參與成像),通過傾斜樣品使目標菊池線穿過對應衍射斑點,即可精準實現這一實驗要求。

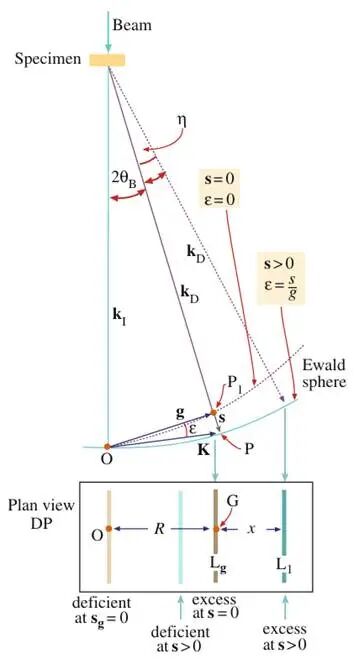

圖9激發誤差的測定原理:衍射斑點與菊池線的間距直接反映激發誤差的大小,測量O點到暗線(或G點到亮線)的距離x,即可定量計算激發誤差;當激發誤差為0時,亮線恰好穿過衍射斑點G。

拓展

初學者易混淆透射電鏡的菊池衍射與掃描電鏡(SEM)的電子背散射衍射(EBSD),二者實則為互補關系,可通過通俗比喻明確差異:

透射電鏡菊池衍射如同為房子確定精確坐標,聚焦晶體的絕對取向(類似房子在城市中的準確方位),精度高但測量區域局限于納米級,且要求樣品薄;

掃描電鏡電子背散射衍射如同檢查房子墻壁的微小傾斜,聚焦晶粒內的局部晶格畸變(類似墻壁的細微歪扭),可快速完成毫米-厘米級大面積掃描,樣品無需減薄,但絕對取向精度低于菊池衍射。

需注意的是,電子背散射衍射提及的0.006°精度,是局部晶格變形的測量靈敏度,而非晶體絕對取向精度,二者不可直接對比。實際研究中,常先通過電子背散射衍射完成大面積織構掃描,定位感興趣的區域后,再用透射電鏡菊池衍射進行高精度取向分析。

此外,菊池線與會聚束電子衍射中的高階勞厄帶(HOLZ)線原理密切相關,扎實掌握菊池衍射的核心邏輯,可為后續學習會聚束電子衍射奠定基礎。需特別提醒的是,現代透射電鏡的聚光鏡-物鏡(c/o lens)可能導致電子軌跡旋轉,使菊池線模糊,通過縮小照明區域可有效改善這一現象。

結語

菊池衍射是初學者從基礎入門到專業應用的關鍵橋梁,其不僅能實現晶體取向的高精度測定、衍射條件的靈活調控,還能幫助理解晶體倒易空間與實空間的內在關聯。核心要點可總結為:菊池線由彌散散射電子的二次布拉格衍射形成,菊池圖是晶體倒易空間的導航工具,二者結合可為衍射襯度成像、位錯分析、晶界表征等實驗提供精準支撐。初學者在使用透射電鏡時,可多觀察不同樣品的菊池線特征,熟悉菊池圖的導航邏輯,逐步積累實踐經驗,就能熟練運用這一核心分析工具。
