背景

電能因其傳輸便捷、轉換效率、控制靈活等特性，已成為廣大企事業單位生產辦公的核心能源。在“雙碳”目標驅動下，憑借其清潔、效率、零排放的獨特優勢，能源消費側正加速推進以電代煤、以電代油、以電代氣，逐步構建以電為中心的能源消費體系?？梢灶A(yù)見，電能的應用場景將愈發廣泛，在綠色低碳轉型中發揮更加關鍵的作用。

02

為什么需要電能管理

隨著企事業單位內部供配電結構日趨復雜，用電設備持續增加，電能在供應、分配與使用環節面臨的風險也隨之上升。用戶對供電可靠性的提升、故障次數與事故時間的壓降、用電成本的降低、供電質量的優化以及電氣安全風險的管控提出了更高要求。這不僅需要建立一套健全的電能管理系統，更對軟件系統的智能化水平與綜合分析能力提出了全新挑戰。

面對日益復雜的供配電結構與不斷提升的用電管理需求，Acrel-3000電能管理系統應運而生。該系統以智能化、數字化為核心理念，通過對電能供應、分配及使用全過程的實時監測與準確管控，整體提升供電可靠性與電能質量，有效壓降故障風險與用電成本，助力企事業單位構建安全、效率、綠色的現代電能管理體系。

03

方案

通過在企事業單位內部供配電的關鍵場所與關鍵設備上部署監測、計量、控制、保護等各類智能傳感器，構建從10kV中高壓到0.4kV低壓的完整電力測量、計量與控制體系，并輔以視頻監視手段，實現對內部電能運行的不間斷監控。

系統可即時發現供配電中的潛在隱患，有效壓降事故次數；準確定位故障點，大幅縮短故障恢復時間；通過梳理電能流向，準確識別電能浪費或低效用能環節；結合高標準電能質量分析裝置，診斷電能質量問題。

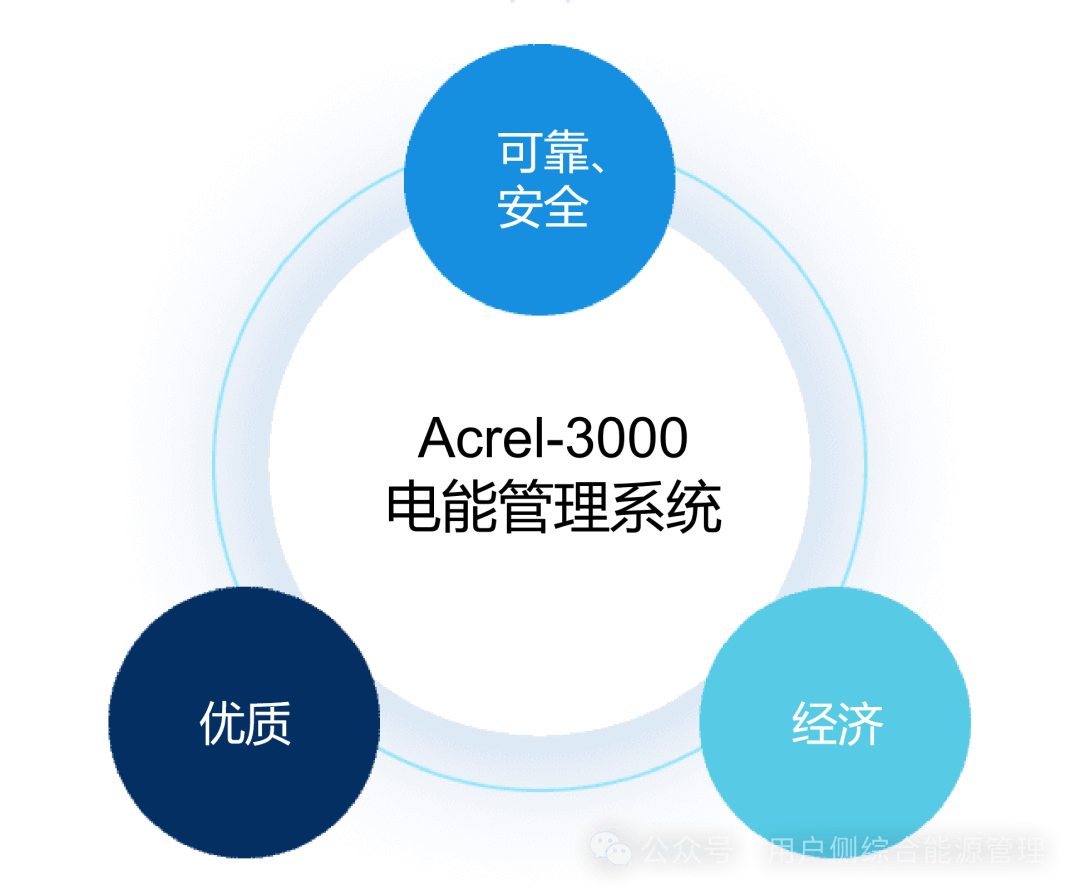

Acrel-3000電能管理系統，以整體感知與智能化管控，助力用戶實現可靠、安全、優良、經濟的電能使用目標。

04

功能

4.1地圖導航

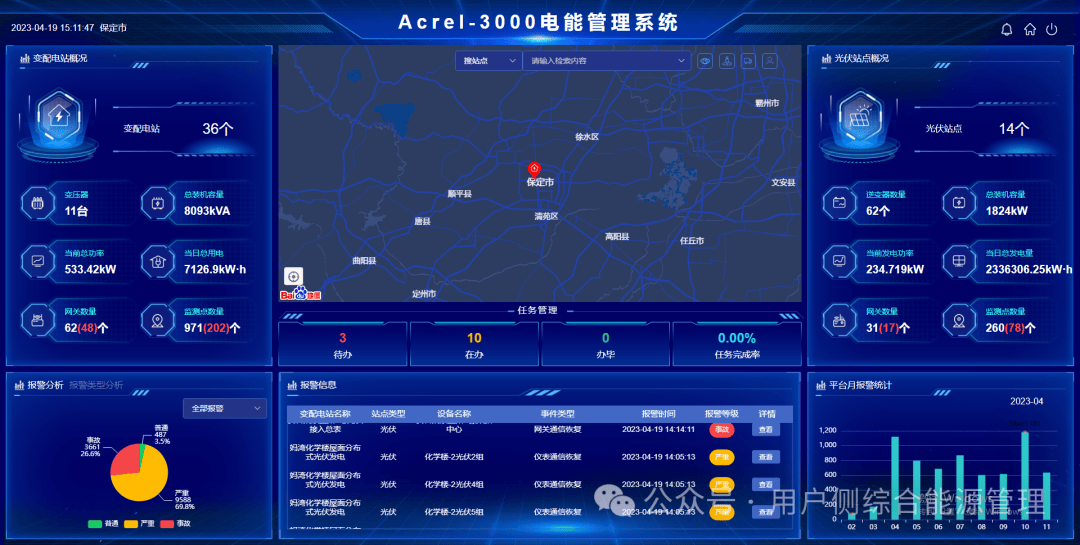

支持結合電子地圖直觀展示配電室分布，匯總變電所數量、累計裝機容量及運行容量等關鍵信息。點擊圖標可跳轉至對應變電所詳細信息。同時支持導入廠區布局圖顯示變電所分布，滿足不同場景的可視化監控需求。

4.2配電監測

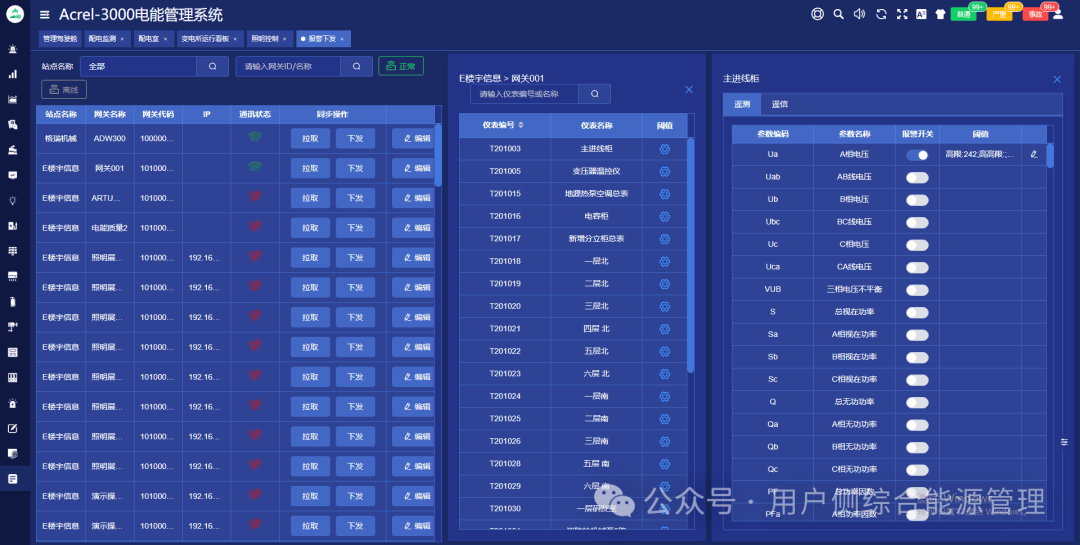

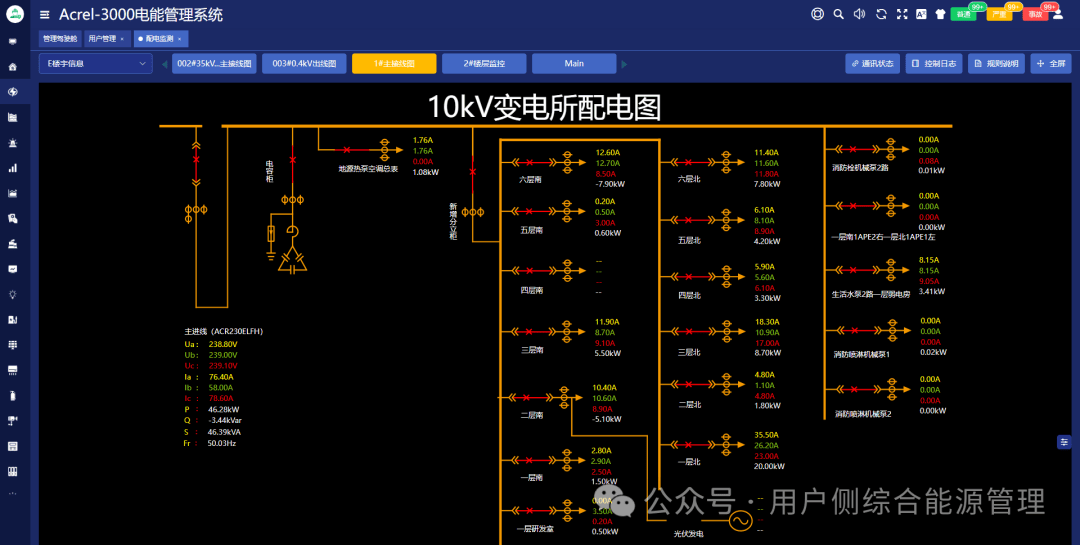

實現對企事業單位10kV至0.4kV各電壓等級的完整監測，覆蓋變電所、配電房、母線槽、配電箱、動力柜等供配電場所?？山尤刖C保、電能質量分析裝置、變壓器溫控儀、多功能儀表、電氣安全監測裝置、無線測溫、功率因數補償器、柴油發電機、直流屏、UPS、EPS等多種監控設備。支持現場靈活配置配電一次圖，自動生成通訊狀態圖，滿足不同場景的配電可視化與智能化管理需求。

4.3環境監測

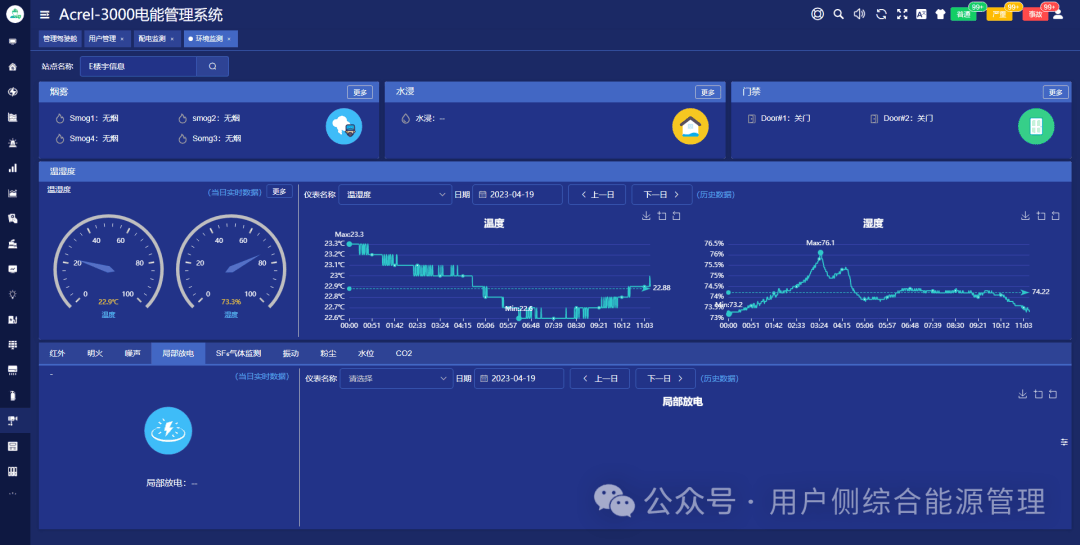

實現對10kV變電所、0.4kV配電房、鉛酸電池室等供配電場所的環境監視，監測內容涵蓋視頻、門禁、門磁、煙感、溫濕度、六氟化硫、震動、局放及鉛酸電池等，支持歷史數據查詢與追溯，為供配電設備安全穩定運行提供可靠的環境保障。

4.4遠程遙控

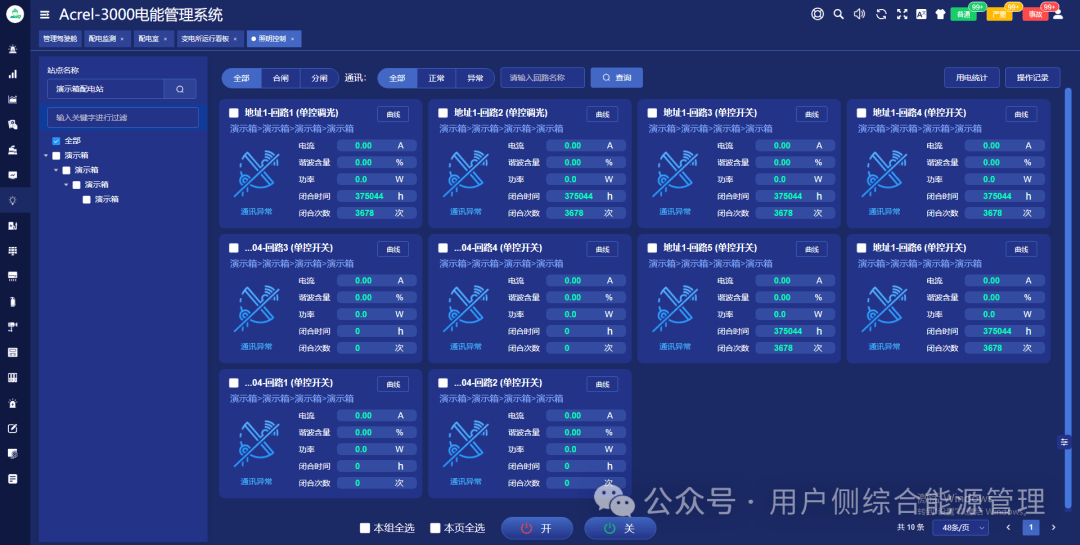

支持通過綜保、儀表或網關自帶DO接口實現斷路器遠程分合閘，可對智能微端、智能塑殼斷路器遠程操作，支持變壓器遠程調檔。

4.5電能質量

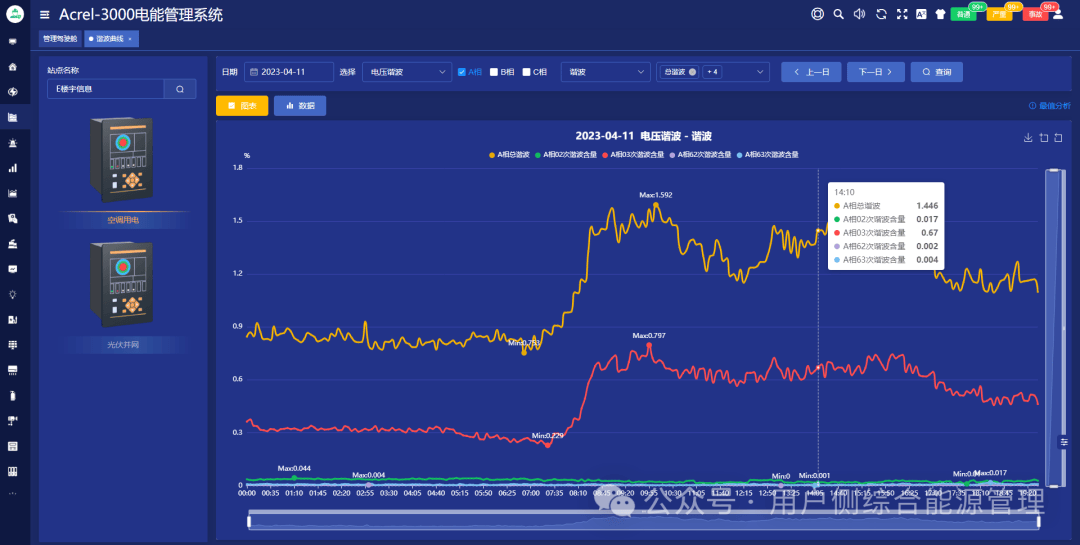

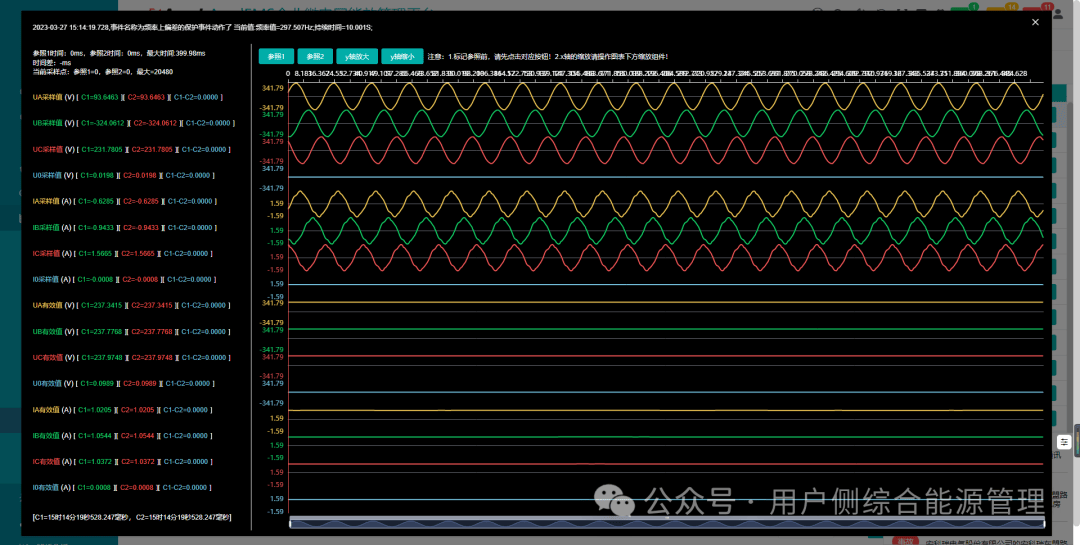

監視并詳細記錄系統電能質量狀況（A級），依據國家標準實時監測穩態數據（三相不平衡度、電壓及頻率偏差、2-63次諧波、0.5-62.5間諧波、電壓波動與閃變）、暫態數據（電壓暫升、暫降、短時中斷）及瞬態數據（電壓電流瞬態），可監測63次諧波/間諧波，并提供諧波頻譜分析。系統具備電能質量SOE事件記錄功能，支持每周波1024點的高精度波形分析，同時提供ITIC/SEMI F47曲線容忍度分析，輔助判斷暫態事件是否處于合理區間。

4.6電氣安全

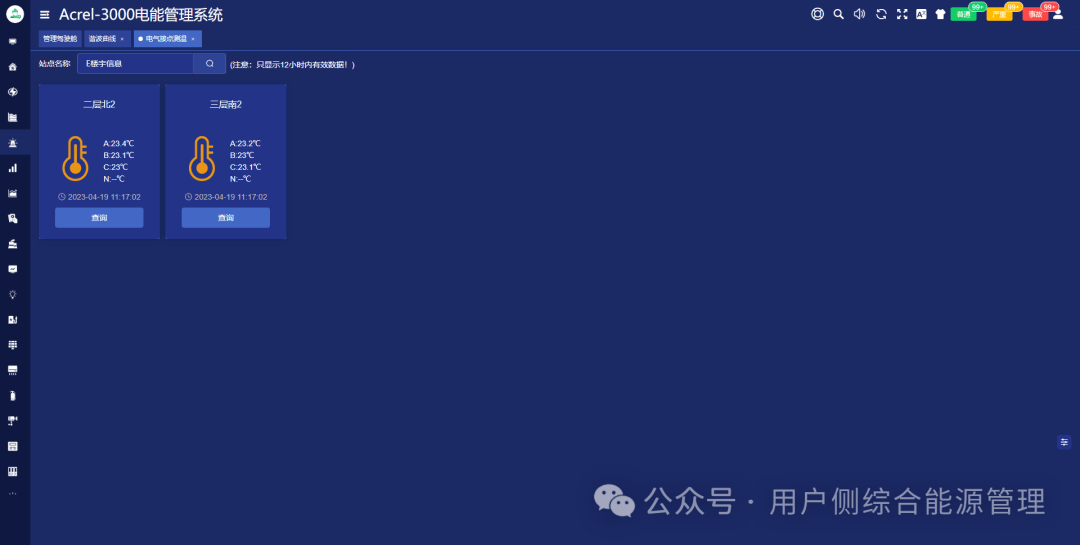

監測供配電各環節的電氣安全數據，包括漏電流及母排接頭、斷路器梅花觸頭、電纜接頭、低壓柜框架斷路器接頭、抽屜出線接頭等關鍵電氣接點溫度，即時發出報警信息，有效降低事故發生風險。

4.7電能能流圖

以?；鶊D形式直觀展示電能消耗狀況及供配電各環節的能流分布，幫助用戶快速識別主要用能設備與主要用能區域，為節能診斷與優化調度提供可視化決策依據。

4.8電能統計

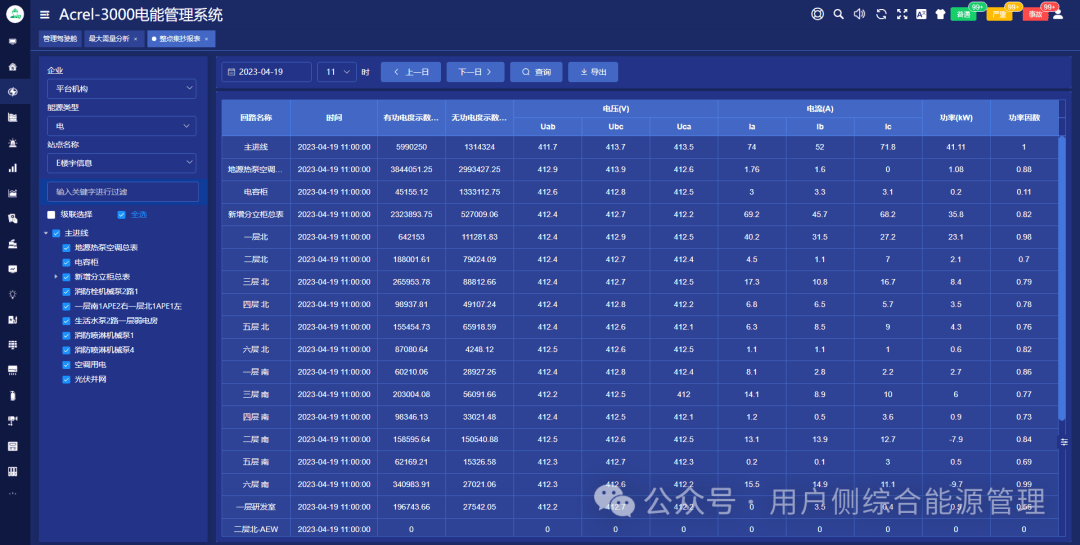

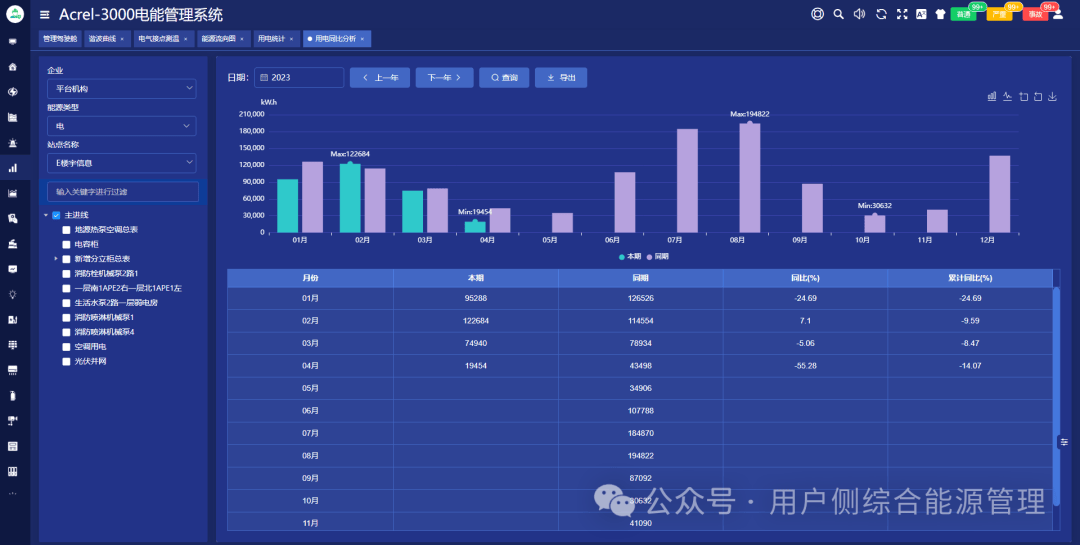

可選擇多個配電回路的用能數據進行集抄，集抄精度5分鐘。可按照小時、天、月、年統計配電回路、區域、設備等用能值。支持用電量同環比、占比分析?？商峁?fù)費率電能統計及電費統計。支持四象限電能統計。支持平均功率因素統計。支持自定義電能統計。提供需量分析功能，能自由選擇多個配電回路，顯示一年中每個月的需量及發生時間。

4.9歷史數據

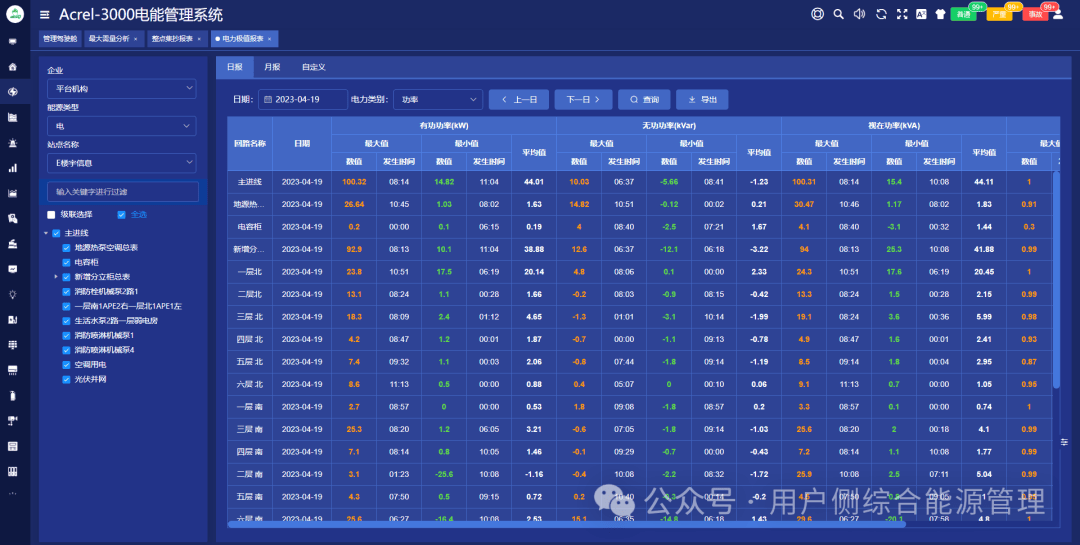

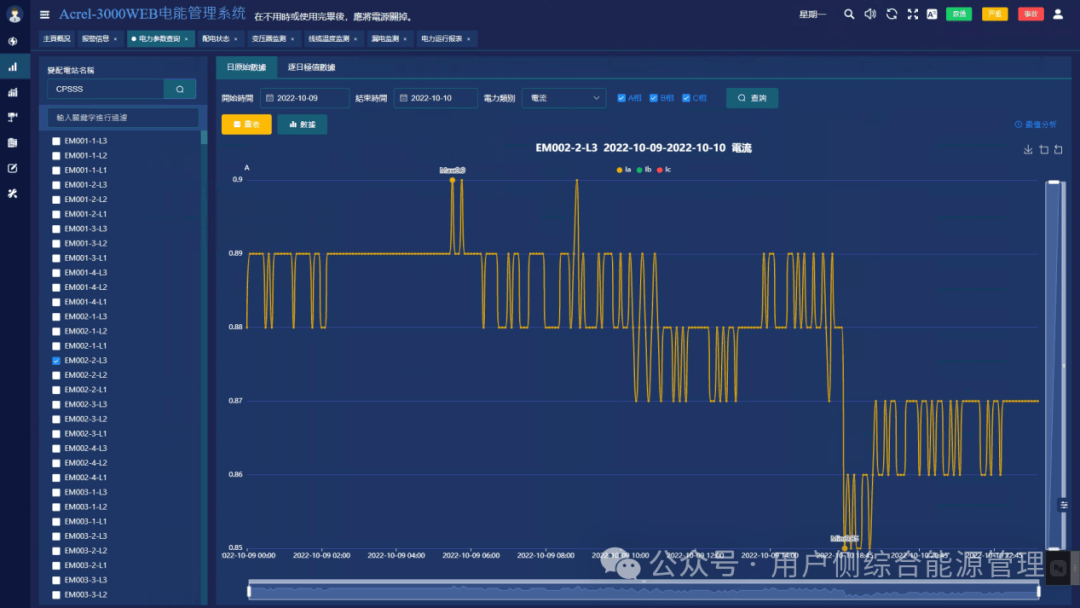

提供采集到的各項電力參數的歷史數據查詢功能，查詢結果支持表格或曲線形式顯示。具備常規電氣參數某日或某月的統計功能，包括值及其發生時間。同時支持整點集抄功能，將一天24小時整點數據集中顯示于單一報表，便于日常分析與數據歸檔。

4.10故障報警

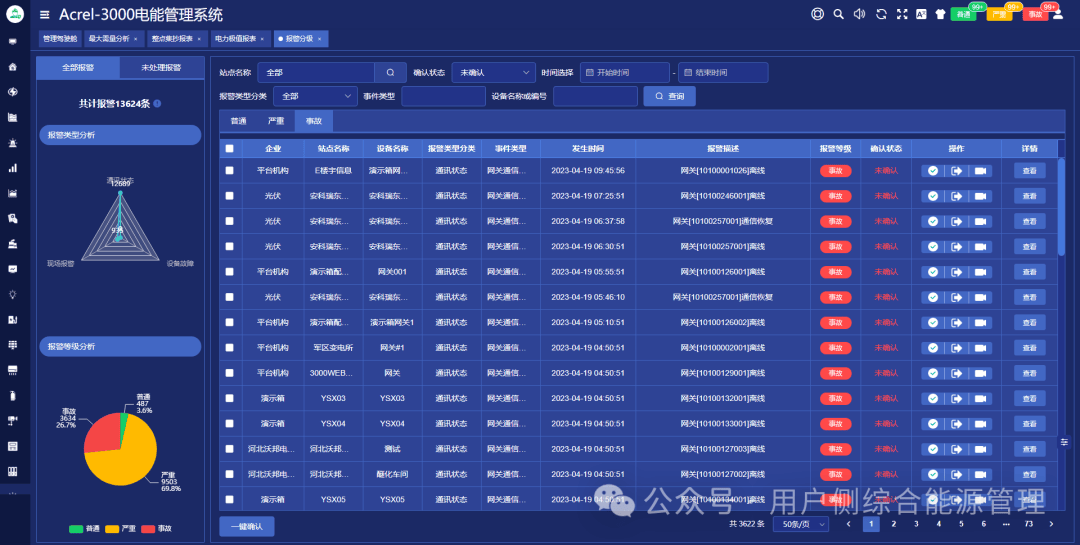

平臺支持遠程靈活設置遙測告警限值（下限、下下限、上限、上上限），可設置越限持續時間避免頻繁誤動，設置可通過系統遠程下發。支持告警確認功能，經確認的告警方從列表中消失。平臺提供短信、手機APP、郵件、網頁聲光等多種告警提醒方式，支持網頁端語音告警（單次或輪播可選）。告警支持分級配置，根據重要程度分為普通、嚴重、事故，避免遺漏重要報警。同時具備采集器失電告警功能，現場停電后采集器仍可繼續運行一段時間并向平臺發送失電告警信息。

4.11SOE事件記錄

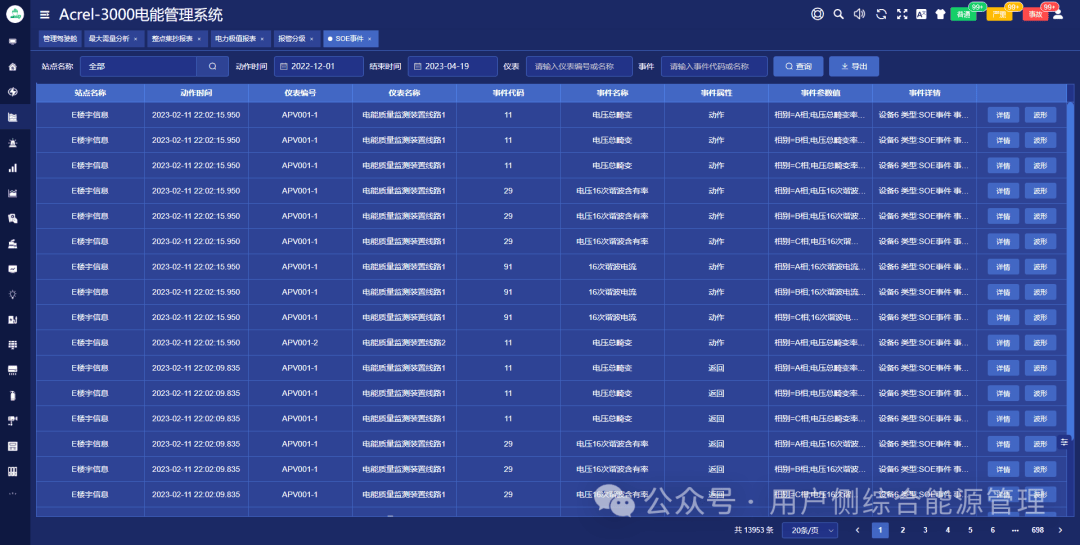

電力系統發生事故或異常時（如斷路器位置變化、保護啟動、保護出口、復歸等），系統以毫秒級精度記錄事件全過程，內容包括動作時間、設備名稱、事件代碼、事件屬性及事件描述等信息，為故障追溯與事故分析提供準確數據支撐。

4.12定時控制

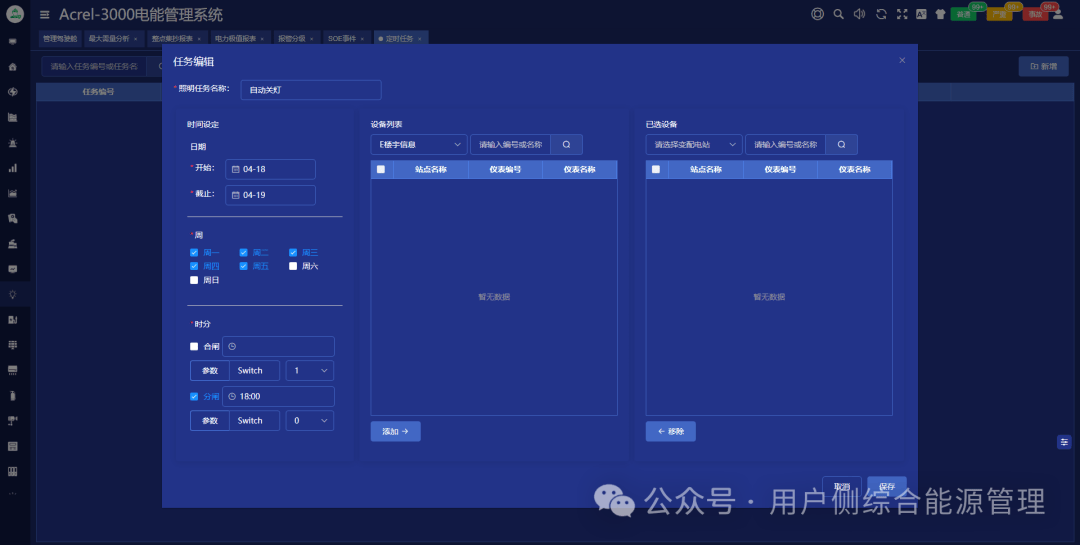

系統支持配置定時控制策略，可靈活設置時間段、星期、遙控時間、遙控動作及遙控設備?？刂撇呗韵掳l(fā)至邊緣計算設備后，由邊緣計算設備自動執行，確?？刂迫蝿?wù)準確、可靠，有效提升自動化運維水平。

4.13聯動控制

通過設定聯動邏輯，可便捷實現不同監控設備或子系統間的協同控制。系統提供靈活的組態工具，支持快速修改聯動邏輯，具備模擬量運算、事件判斷、邏輯運算、關系運算、條件運算、聯動控制及函數調用等功能，滿足復雜場景下的自動化控制需求。

4.14權限管理

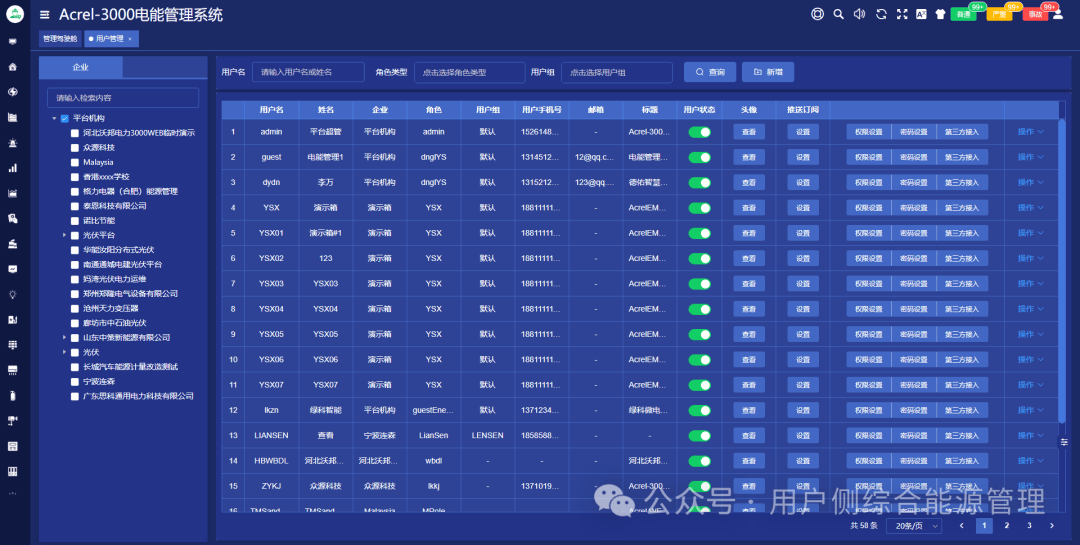

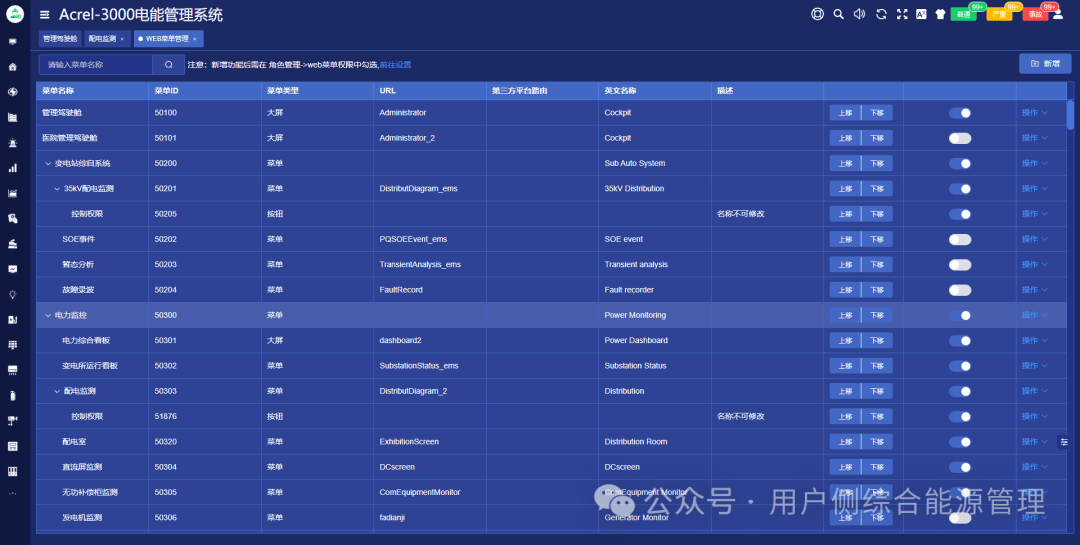

支持角色管理，將用戶分為操作員、管理用戶、系統管理員、工程配置員等四類角色，不同角色擁有差異化的操作權限。可為各角色配置菜單訪問權限、基礎資料新增修改刪除權限及數據訪問權限（如限特定企業或能源站點）。重要操作（如遙控、遙設）需動態密碼雙重驗證。系統具備密碼復雜度限定功能，可設定復雜度要求及密碼有效期，連續多次輸錯密碼將鎖定該用戶訪問權限一定時間。

05

典型硬件

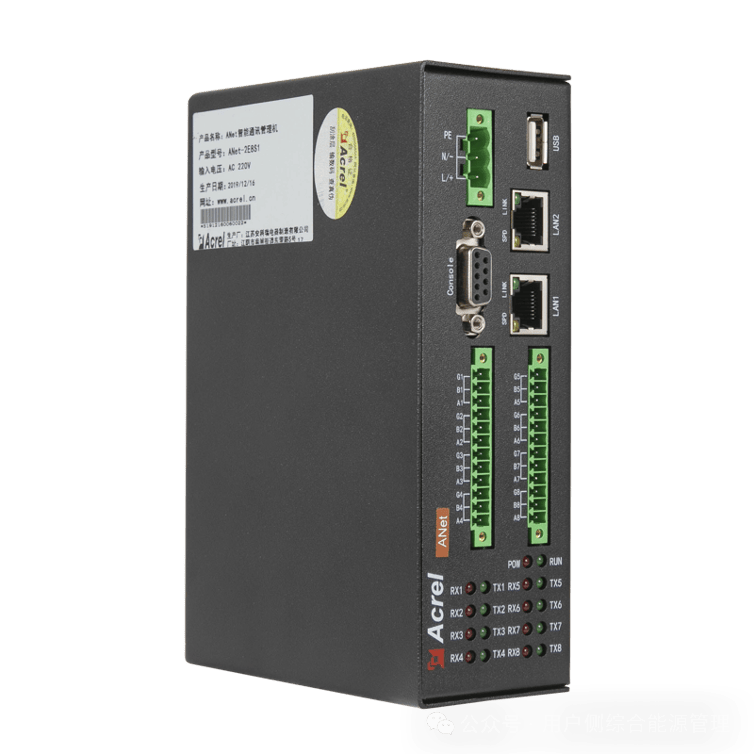

ANet數據采集器

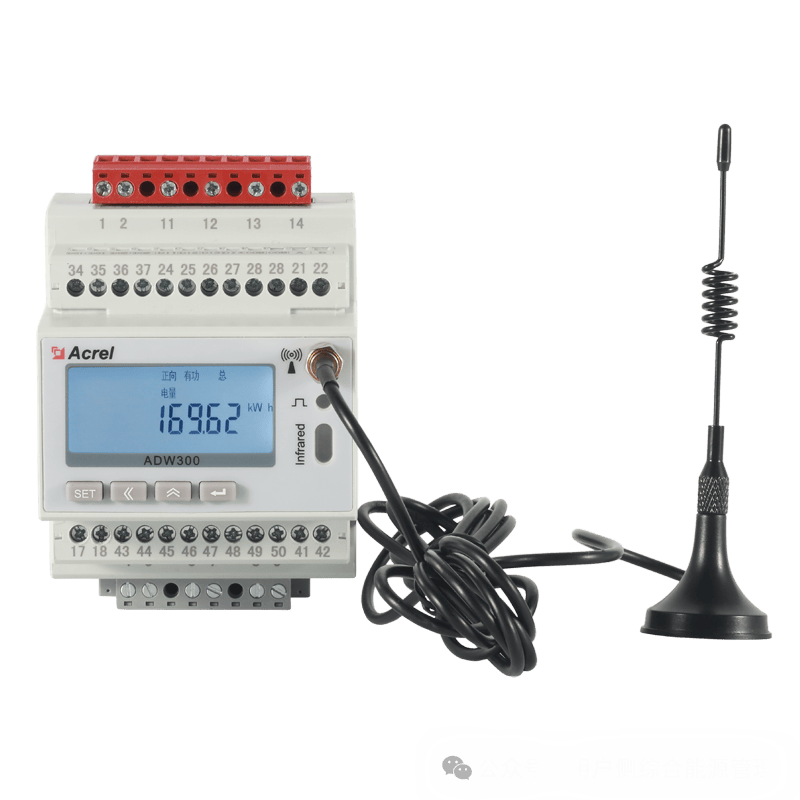

ADW300物聯網電表

05

案例

5.1項目背景

為推動綠色校園建設，香港某一學校進行節能改造，內容涵蓋LED燈替換、空調變頻控制以及每所學校能源實時監測系統的建設。

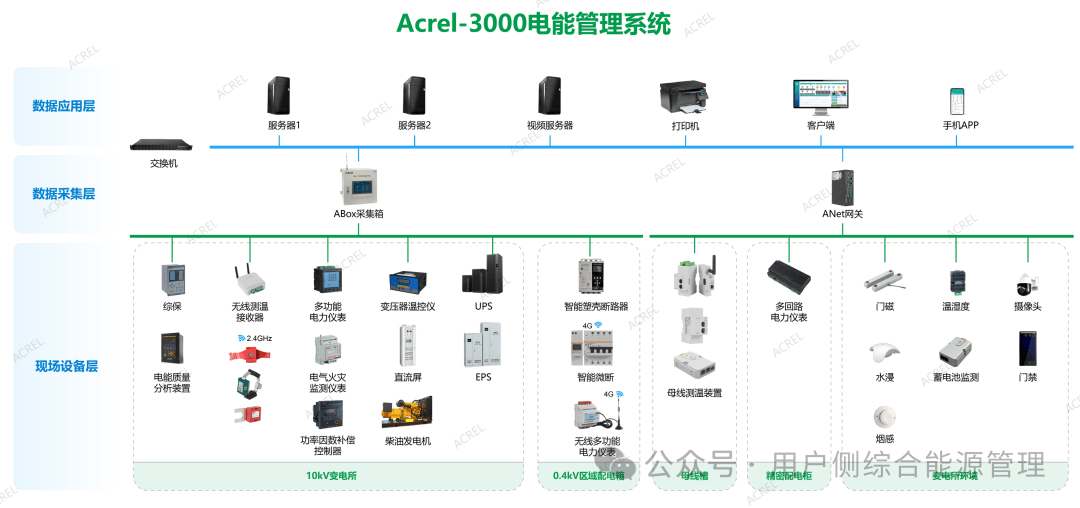

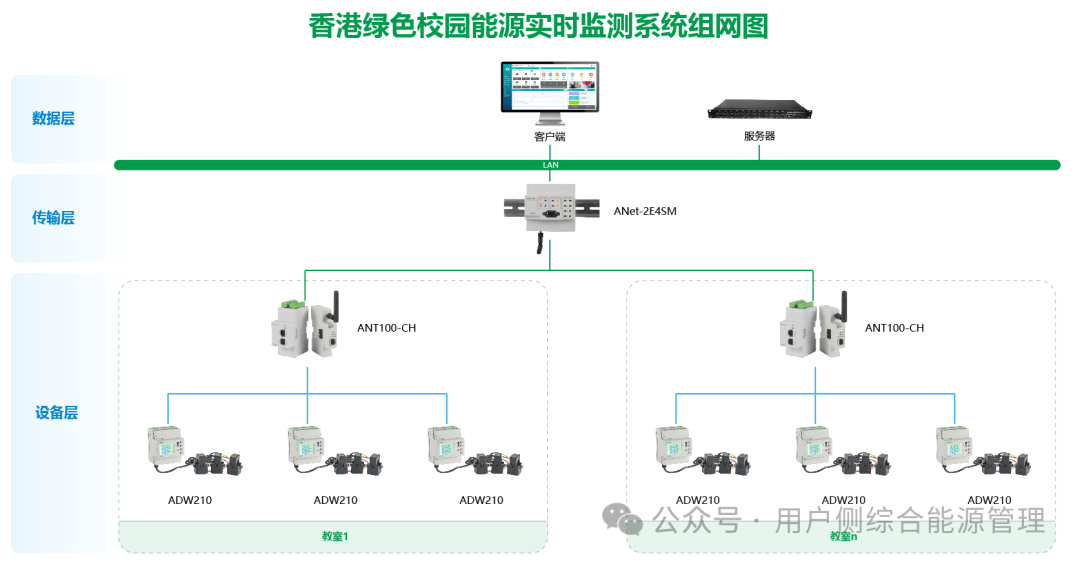

5.2組網方案

5.3實現功能

5.31綜合看板

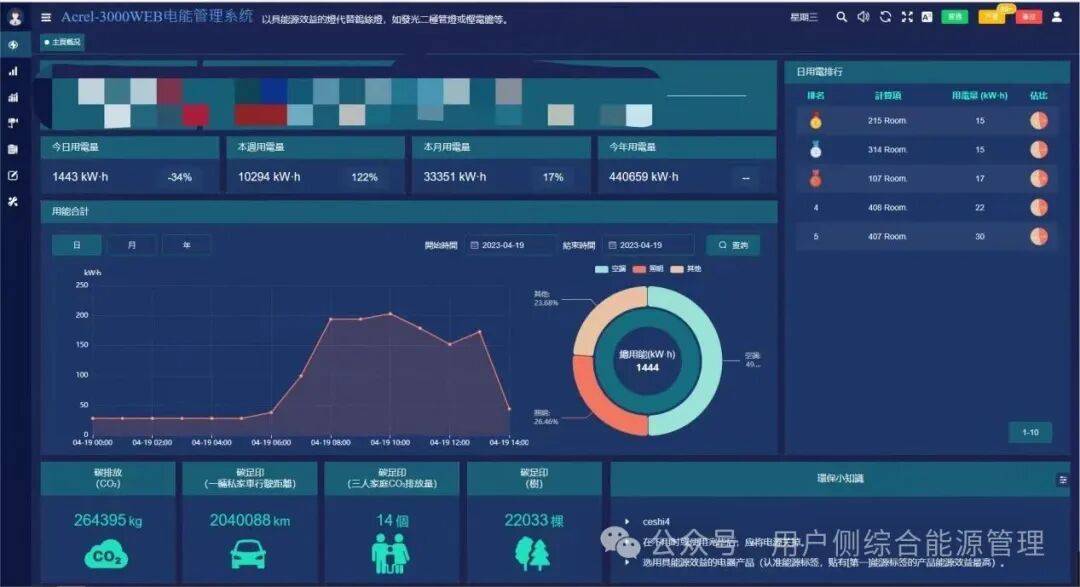

綜合展示學校整體用電情況，包括本日、本周、本月、本年用電量及同比分析；支持分項用能逐時、逐日、逐月分析及占比統計；呈現教室用能排行及占比；實時統計碳排放與碳足跡數據；同時提供節電環保小知識分享及節能建議滾動展示，助力校園綠色用能理念的普及與落地。

5.32用電統計

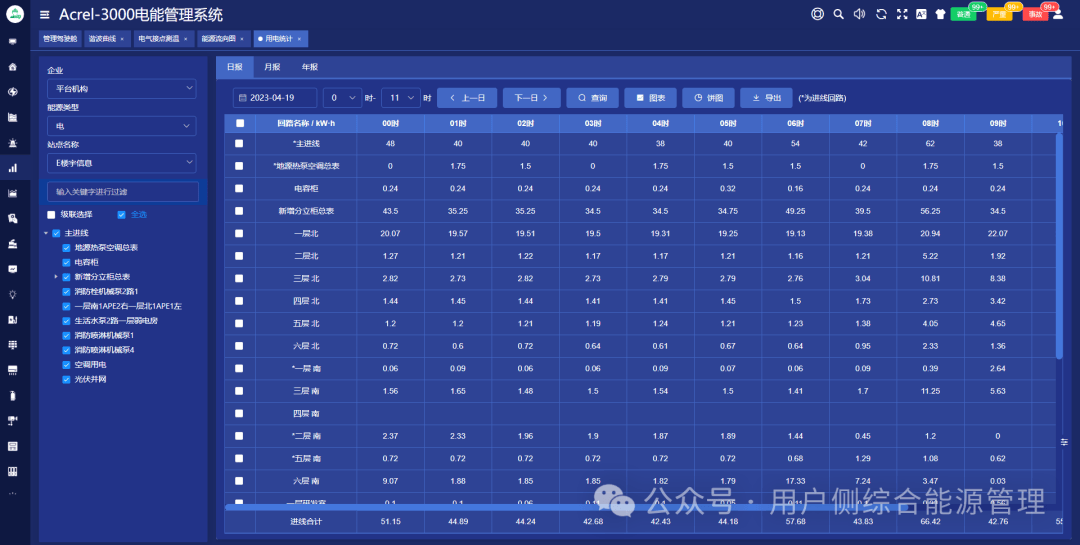

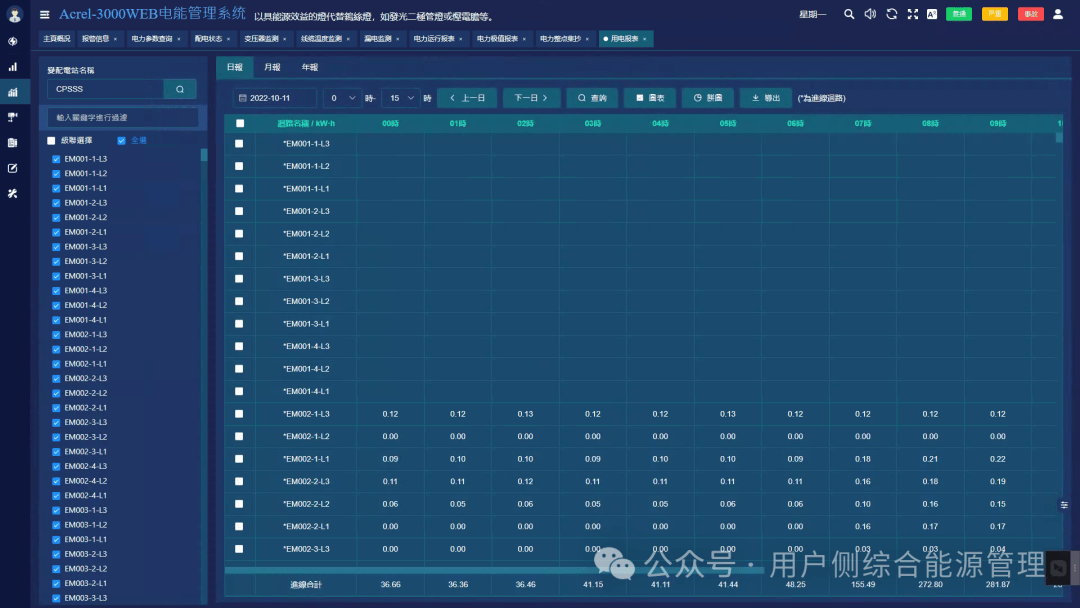

支持按電能分項、區域、配電回路統計逐時、逐日、逐月用能數據，結果以表格或柱狀圖形式直觀展示，并可導出至Excel，便于用戶進行數據歸檔、分析及匯報。

5.33數據集抄

支持對各配電回路的電氣參數進行整點集抄，將數據統一匯總至同一界面，實現一鍵式數據采集與展示，有效減輕人工抄表工作量，提升數據統計效率與準確性。

5.34歷史記錄

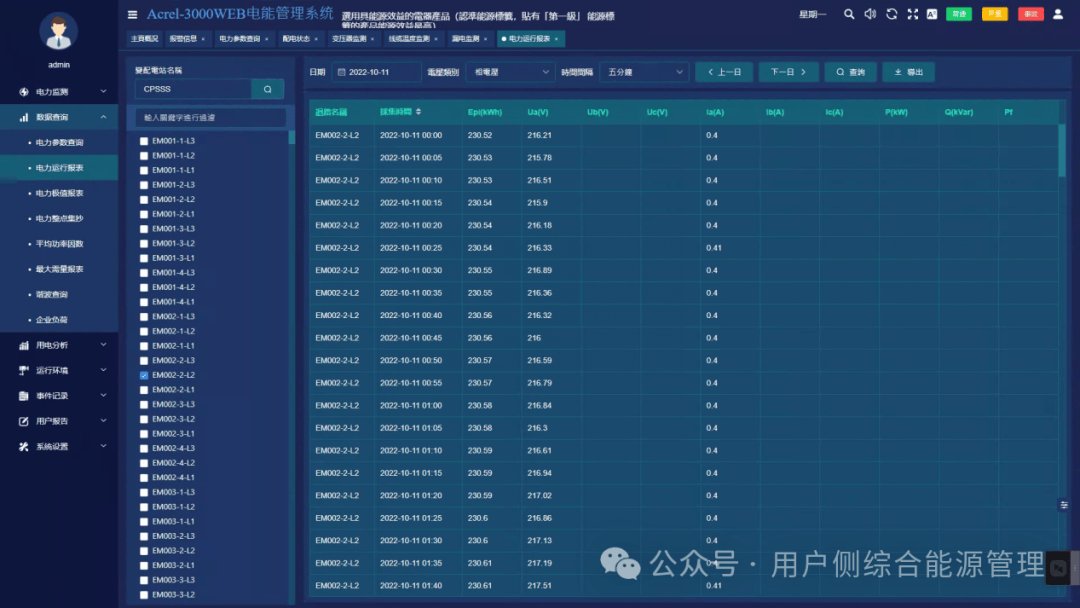

系統保存采集的各項參數至少3年，保存頻率為5分鐘。支持查詢各時間段的歷史數據，并可通過曲線、圖表、表格等多種形式直觀展示，滿足長期數據追溯與分析需求。

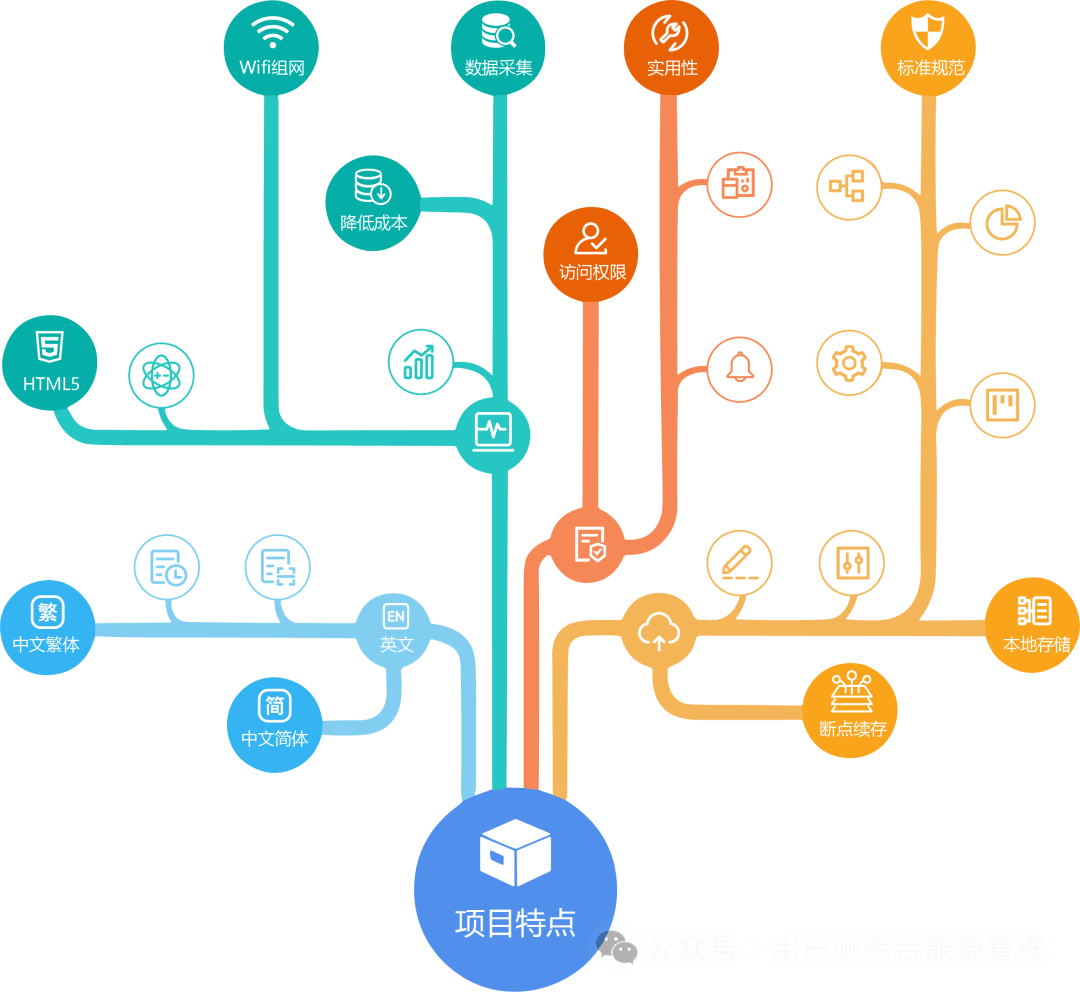

5.4項目效果

多語言支持：支持中文簡體、繁體及英文顯示。

跨平臺訪問：基于HTML5開發，瀏覽器隨時隨地登錄。

靈活組網：利用學校WiFi無線傳輸，減少布線成本。

實時與統計兼顧：實時采集同時具備強大統計分析功能。

標準化調試：流程規范易上手，遠程指導后客戶可自行實施。

多角色權限：設政府、校方、學生三類角色，權限分級管理。

數據可靠傳輸：ANet網關支持本地存儲與斷點續傳，網絡波動或服務器重啟時數據不丟失，降低售后成本。

06

結語

本方案通過Acrel-3000電能管理系統，實現電能整體監測與管理，保障供電安全可靠，優化能效，助力用戶綠色、經濟、智能用電。安科瑞持續融合AI與大數據技術，從監測邁向預測，實現故障預警與能效優化。在雙碳目標驅動下，安科瑞將構建更開放、智能的能源管理生態，讓每一度電都安全、效率、低碳，賦能各行各業綠色轉型與可持續發展。
