在地緣沖突加劇全球能源與供應鏈動蕩的大背景下，充電樁作為交通能源轉型的核心基礎設施，其大規模鋪設與全球化擴張的底層邏輯，是國家能源戰略規劃與產業升級的雙重剛需。

而數字隔離器作為保障充電樁安全、可靠、合規、高性能運行的核心半導體器件，其發展不僅受益于國內充電樁裝機量爆發、超快充普及帶來的紅利，也受益于全球充電樁出海、場景擴容、標準升級帶來的機遇。

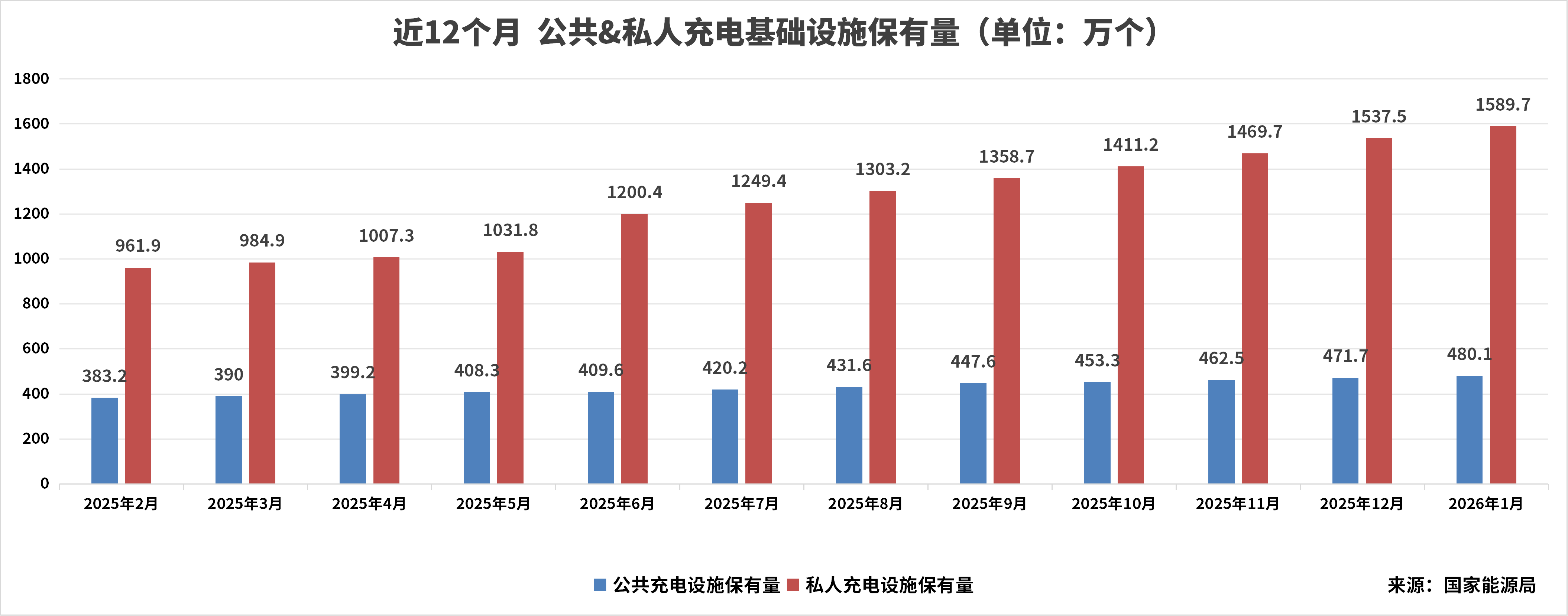

據中國充電聯盟（EVCIPA）最新統計數據顯示，截至2026年1月底，我國電動汽車充電基礎設施（槍）總數達到2069.8萬個，同比增長49.6%。

其中，公共充電設施（槍）480.1萬個，同比增長31.2%，公共充電設施額定總功率達到2.26億千瓦，平均功率約為47.01千瓦；私人充電設施（槍）1589.7萬個，同比增長56.1%，私人充電設施報裝用電容量達到1.38億千伏安。

數字隔離器，如何守護更高電壓/電流的充電基礎設施？

目前，為解決用戶普遍關注的“充電慢”與“續航焦慮”等問題，行業正在加速發展高壓超充技術，主流充電樁輸出電壓已從傳統的數百伏體系逐步邁向1000V甚至1500V，單樁輸出功率也在不斷突破上限。

據悉，2026年3月5日，知名新能源汽車制造商比亞迪已發布全球量產單槍最大功率充電樁——比亞迪閃充樁，單槍充電功率可達1500kW。

值得一提的是，雖然充電功率快速攀高可以提升電車充電速度，但這同時也意味著充電系統內部電壓變化率（dV/dt）、電流密度與電磁干擾強度的同步提升，而這對數字隔離器的耐壓能力、共模瞬態抗擾度（CMTI）、傳播延遲以及長期可靠性等參數提出了更高的性能需求。

面對快充/超充場景下高壓、高速、高抗擾的嚴苛挑戰，華普微依托成熟射頻芯片設計經驗與先進制造工藝所自主研發的數字隔離器，不僅具備高隔離耐壓、高共模瞬變抗擾度（CMTI）、高傳輸速率、低傳輸延遲、低功耗與高長期可靠性等核心優勢，還能在高dV/dt、強電磁干擾環境下保障信號的穩定傳輸，可有效適配當代及下一代大功率充電樁的技術發展需求。

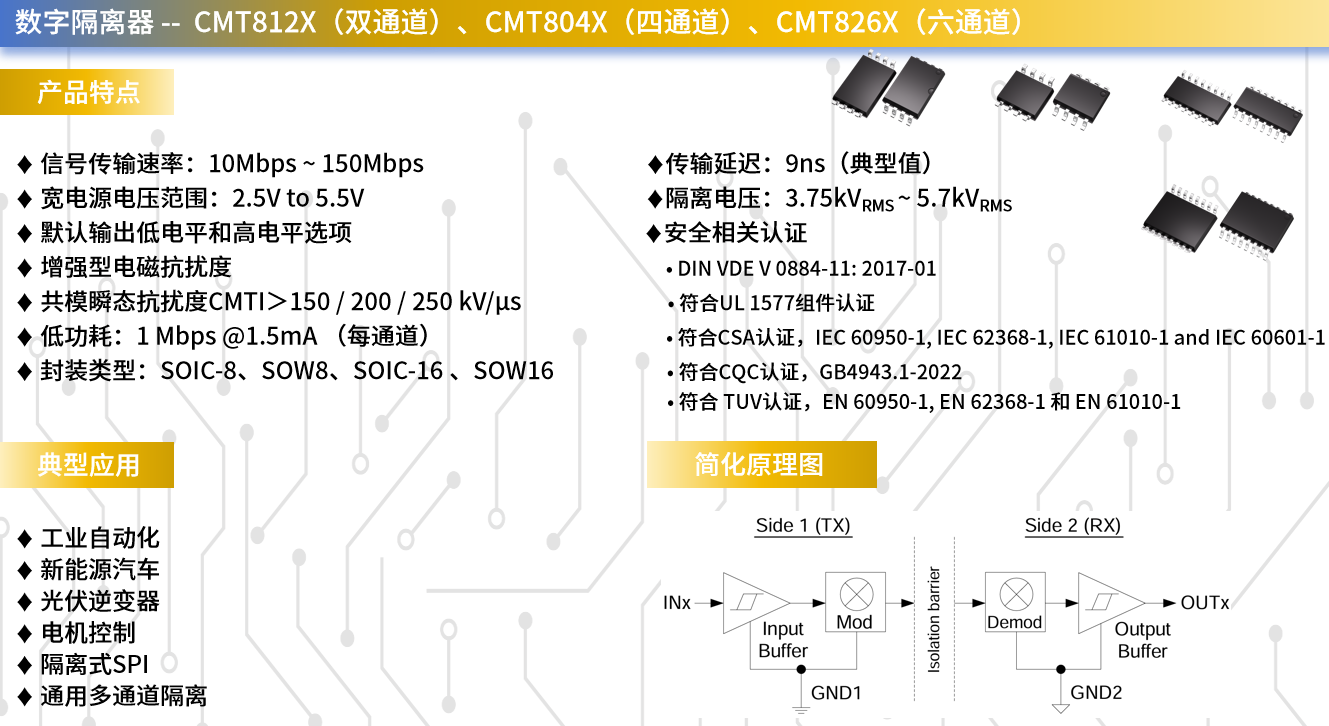

例如， CMT812X、CMT804X、CMT826X就是一系列具備不同通道數與信號方向配置的通用數字隔離器。它們可有效抑制高壓系統中的浪涌、電磁干擾及共模噪聲對低壓邏輯電路的影響，并確保數字信號能精準、高效、安全地傳輸至接收端，可有效提升汽車充電樁系統的控制精度與系統響應能力。

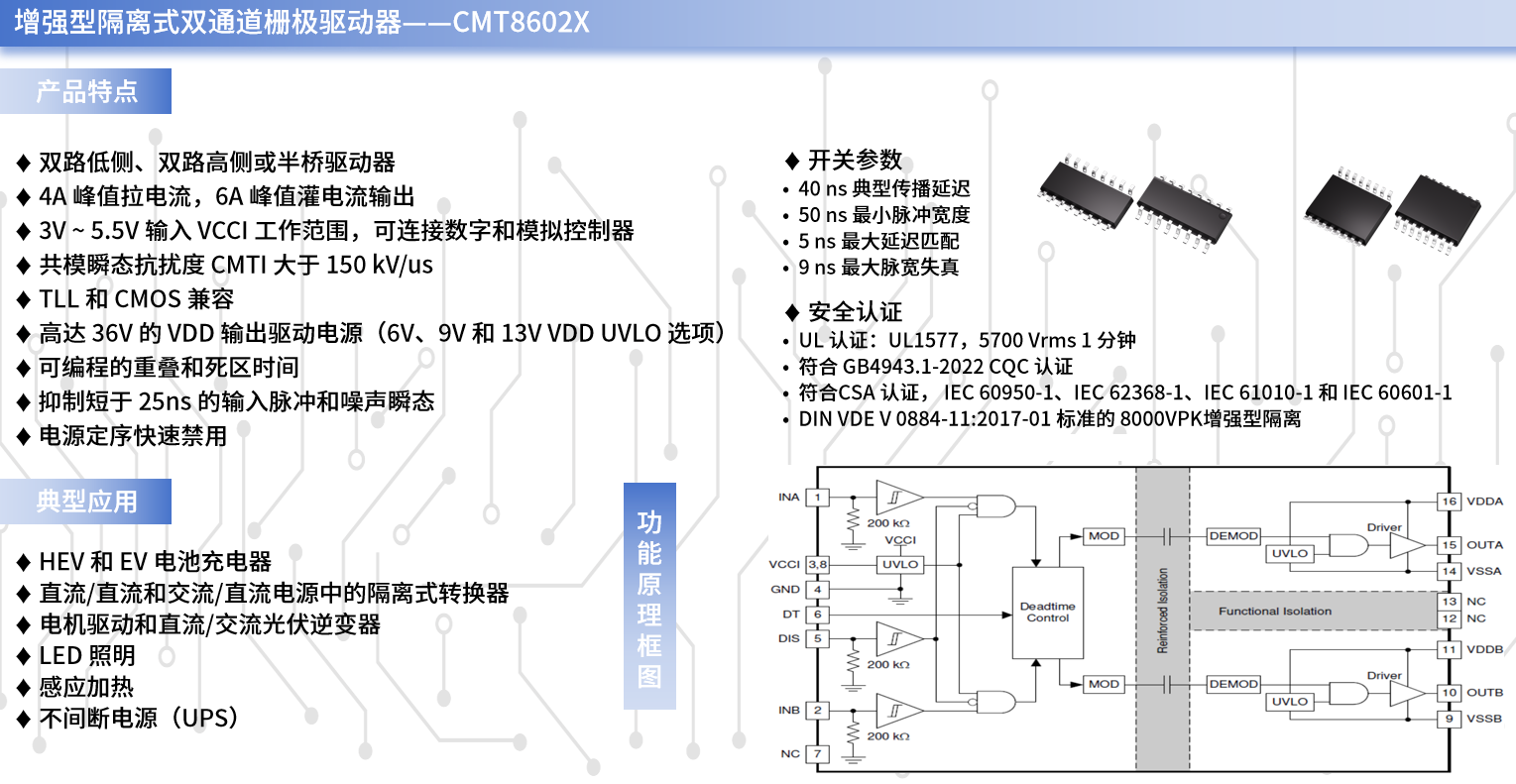

CMT8602X是一系列具有一流傳播延遲和脈寬失真度的隔離驅動芯片。它們最高支持5.75kVrms隔離電壓，能高效抑制共模瞬變（CMTI＞150 kV/us），避免因dV/dt引發誤觸發與邏輯翻轉，從而顯著提升功率級與控制級協同工作的安全性與可靠性；

此外，CMT8602X還支持4A峰值拉電流和6A峰值灌電流，能驅動高達5MHz開關頻率的功率器件（如IGBT、SiC MOSFET），實現高效功率因數校正，并抑制米勒效應所導致的誤開通現象。

全鏈路電氣隔離方案，電車補能更安心！

眾所周知，充電樁的核心功能是將電網交流電高效轉換為適配電動汽車電池平臺的直流電，而數字隔離器則是貫穿全鏈路，保障整個充電系統安全、穩定、高效運行的核心基石。

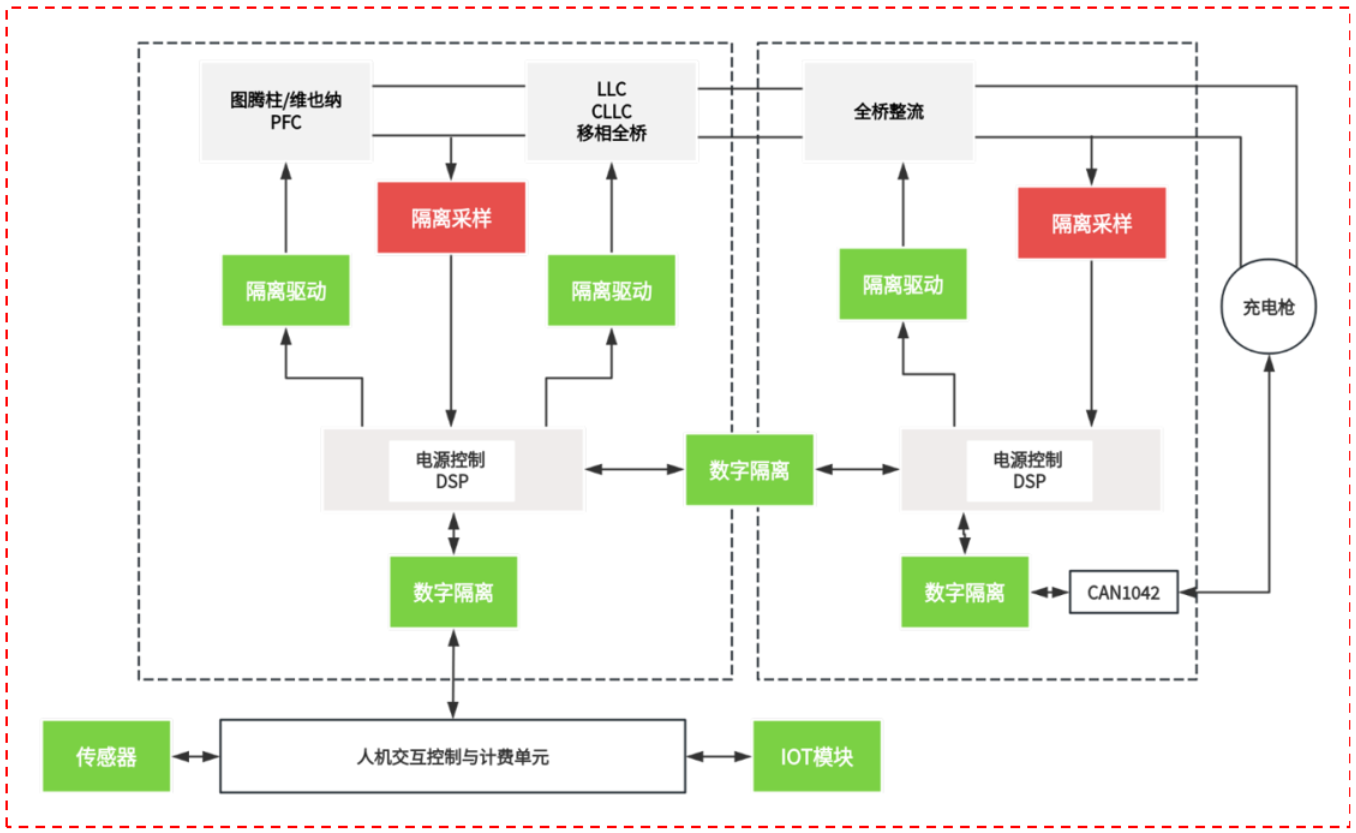

電車快充樁（直流）中的電氣隔離方案示意圖

如上圖電氣隔離方案所示，在充電樁的功率轉換與信號傳輸鏈路中，隔離采樣、隔離驅動、數字隔離器三類核心芯片各司其職、協同賦能，共同構建起了全維度的電氣防護與精準控制體系。

其中，隔離采樣芯片主要應用在充電樁中的PFC電路和DC-DC電路中，以阻斷高壓母線與低壓控制電路（MCU/DSP）的直接連接，防止觸電風險及設備損壞，并同時將高壓母線的電流信號精準轉換為低壓控制電路（MCU/DSP）可處理的數據信號，從而滿足環路控制需求，確保充電樁系統的穩定運行。

隔離驅動芯片主要負責提供高可靠性的隔離驅動能力，從而高效驅動功率MOSFET、IGBT和SiC MOSFET,同時有效屏蔽高壓側功率開關高頻動作產生的浪涌沖擊與電磁干擾，保障功率器件在嚴苛工況下的穩定導通與關斷，筑牢充電樁功率變換鏈路的可靠運行根基。

通用數字隔離器要負責隔絕高低壓域間的電氣串?dāng)_與噪聲干擾，同時實現高壓功率控制單元與低壓側人機交互、計費單元、IoT模塊、CAN 總線通信模塊之間的信號傳輸，確?？刂浦噶钆c運行數據傳輸穩定、準確、可靠，為充電樁系統的協同控制與安全通信提供堅實保障。
