前言：構筑動態平衡的“力量骨架”——論功率器件在仿生驅動中的系統思維
在遠程遙操作人形機器人邁向高動態、高保真復現的關鍵階段，其卓越的性能——如爆發力與精細力控的平衡、長時間高負載運行的穩定性、以及多關節協同的能效管理，都深度依賴于一個底層核心：高效、可靠且響應迅速的功率驅動系統。本文以系統化、協同化的設計思維，深入剖析人形機器人在功率路徑上的核心挑戰：如何在滿足高壓高效轉換、關節電機精準驅動、及低壓輔助系統智能管理的多重約束下，為高壓DC-DC轉換、關節電機驅動及低壓負載管理這三個關鍵節點，甄選出最優的功率半導體組合。
一、 精選器件組合與應用角色深度解析
1. 高壓基石：VBL15R07S (500V, 7A, TO-263) —— 高壓DC-DC母線轉換主開關

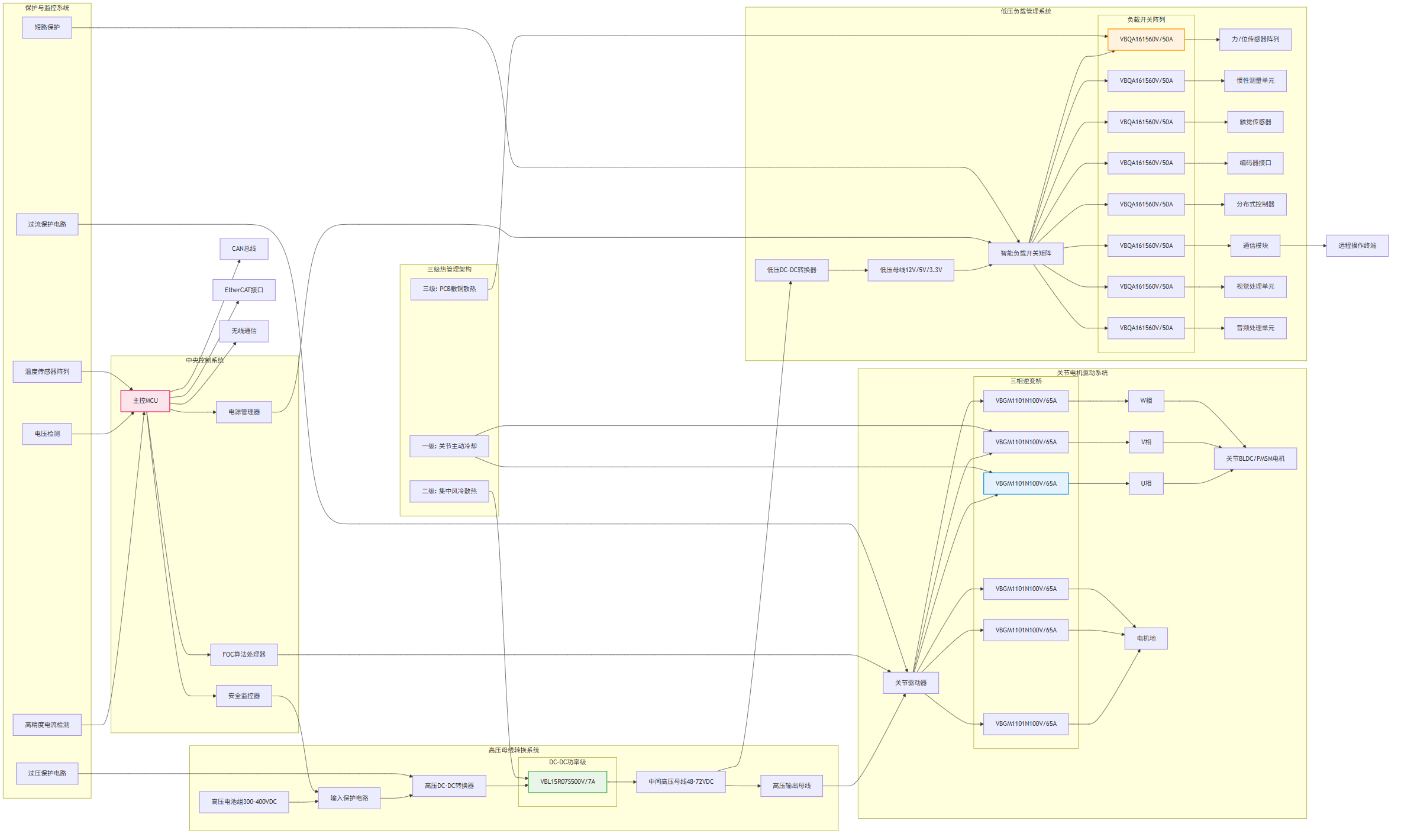

圖1: 遠程遙操作人形機器人方案與適用功率器件型號分析推薦VBQA1615與VBL15R07S與VBGM1101N與產品應用拓?fù)鋱D_01_total

核心定位與拓?fù)渖罨哼m用于機器人內部將高壓電池母線（如300-400VDC）進行高效降壓轉換的拓?fù)?，如LLC諧振或雙管正激。500V耐壓為輸入高壓提供了充足的安全裕量，有效應對電機回饋能量造成的母線電壓尖峰。其采用的SJ_Multi-EPI技術，在兼顧一定開關速度的同時優化了導通損耗。
關鍵技術參數剖析：
效率與頻率權衡：550mΩ的Rds(on)在7A電流下導通損耗可控，適合中等功率等級的DC-DC轉換。需結合其Qg評估高頻開關能力，以?xún)?yōu)化變壓器尺寸和效率。
可靠性?xún)?yōu)先：TO-263封裝便于焊接散熱，結合SJ技術，在高壓應用中的長期可靠性?xún)?yōu)于傳統Planar MOSFET。
選型權衡：相較于耐壓更高、但導通電阻也更大的器件，此款在應對400V以下母線電壓時，在效率、成本與可靠性間取得了良好平衡。
2. 關節核心：VBGM1101N (100V, 65A, TO-220) —— 關節電機（BLDC/PMSM）驅動
核心定位與系統收益：作為關節電機三相逆變橋的核心開關，其極低的9mΩ @10V Rds(on)直接決定了驅動板的導通損耗。對于需要瞬時大扭矩（高電流）輸出的關節電機而言：
提升動態響應與效率：更低的導通壓降意味著在相同電流下可獲得更高的輸出功率，提升瞬時爆發力，同時減少發熱，提升連續工作能力。
助力力控精度：低損耗使得控制器可采用更高頻率的PWM和更精確的FOC算法，減少電流紋波，提升力控平滑度和精度。
SGT技術優勢：兼具低導通電阻與低柵極電荷，有利于實現高速開關，滿足高動態響應電機的驅動需求。
驅動設計要點：雖然SGT技術優化了開關特性，但仍需配備驅動能力足夠的預驅芯片，并精細調節柵極電阻，以平衡開關速度、損耗與EMI，這對多關節系統協同工作至關重要。
3. 智能感知與控制管家：VBQA1615 (60V, 50A, DFN8) —— 低壓域負載與傳感器電源管理
核心定位與系統集成優勢：這顆采用DFN8緊湊封裝的低內阻（10mΩ @10V）N-MOSFET，是管理機器人各類低壓負載（如各類傳感器、伺服控制器輔助電源、照明、通信模塊）的理想選擇。

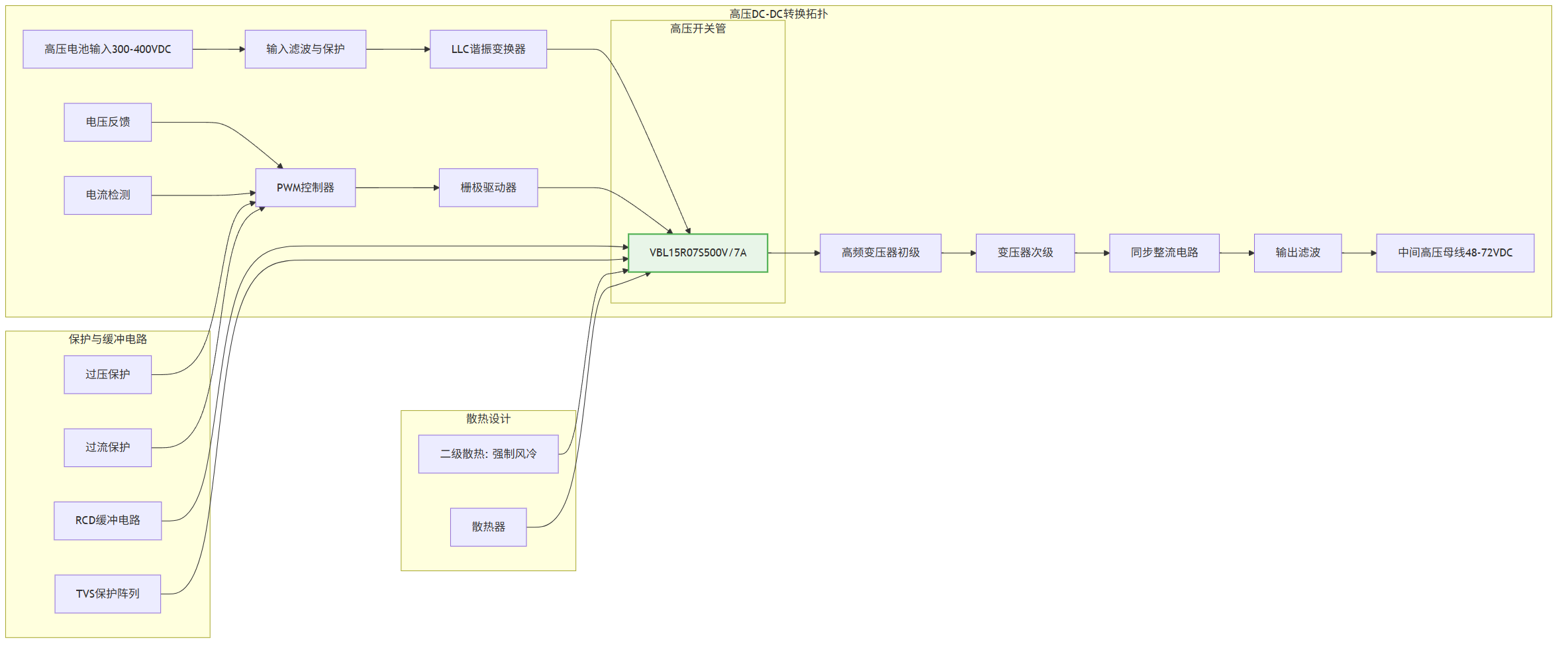

圖2: 遠程遙操作人形機器人方案與適用功率器件型號分析推薦VBQA1615與VBL15R07S與VBGM1101N與產品應用拓?fù)鋱D_02_hvdc

應用舉例：可用于實現不同傳感器模組的電源時序管理、應急關斷，或根據任務場景動態調節非核心負載的供電，優化整體能耗。
PCB設計價值：超小的DFN8封裝極大節省了寶貴的PCB空間，特別適合在高度集成的主控板或分布式關節控制器中使用，簡化布線，提升電源路徑的功率密度和可靠性。
選型原因：其60V耐壓足以覆蓋12V/24V/48V等常見機器人低壓總線，且極低的Rds(on)確保在開關較大電流時壓降和損耗極小。作為低側開關，可由MCU或邏輯電路直接高效驅動。
二、 系統集成設計與關鍵考量拓展
1. 拓?fù)?、?qū)動與控制閉環
高壓轉換與系統協同：VBL15R07S所在的DC-DC轉換器需具備高效率和良好的動態響應，以穩定高壓母線，為所有關節驅動器提供“堅實”的電源基礎。
關節驅動的先進控制：VBGM1101N作為力/位控制環路的最終執行元件，其開關的一致性、延遲特性直接影響多關節運動的協調性。需采用同步采樣和補償技術，確保驅動精度。
智能電源管理的數字控制：VBQA1615可由主控MCU通過PWM進行精密控制，實現負載的軟啟動、功耗監控甚至過流保護，提升系統智能化水平和可靠性。
2. 分層式熱管理策略
一級熱源（關節主動冷卻）：VBGM1101N是主要熱源，需安裝在關節驅動器的散熱器上，并考慮利用關節殼體或?qū)Ｓ蔑L(fēng)道/液冷進行散熱。
二級熱源（集中散熱）：VBL15R07S所在的中央高壓DC-DC模塊應配備獨立散熱器，可能位于機器人軀干主干風道中。
三級熱源（板級散熱）：VBQA1615依靠PCB大面積敷銅和過孔即可滿足散熱需求，布局時應確保開關回路面積最小化。
3. 可靠性加固的工程細節
電氣應力防護：
VBL15R07S：在高壓DC-DC拓?fù)渲校仨氃O(shè)計有效的吸收電路（如RCD或TVS）來抑制因變壓器漏感引起的關斷電壓尖峰。
感性負載管理：為VBQA1615所控制的繼電器、小型電機等負載提供續流路徑。
柵極保護深化：所有MOSFET的柵極均需采用電阻、穩壓管/TVS進行保護，防止Vgs過沖。特別是關節驅動級的VBGM1101N，其驅動回路應盡可能短且對稱。
降額實踐：
電壓降額：確保VBL15R07S在實際最高母線電壓下的應力不超過400V（500V的80%）。
電流與SOA：嚴格依據VBGM1101N和VBQA1615的數據手冊SOA曲線，根據實際工作脈寬和殼溫確定電流能力，確保在電機堵轉或負載短路等瞬態過流下安全。

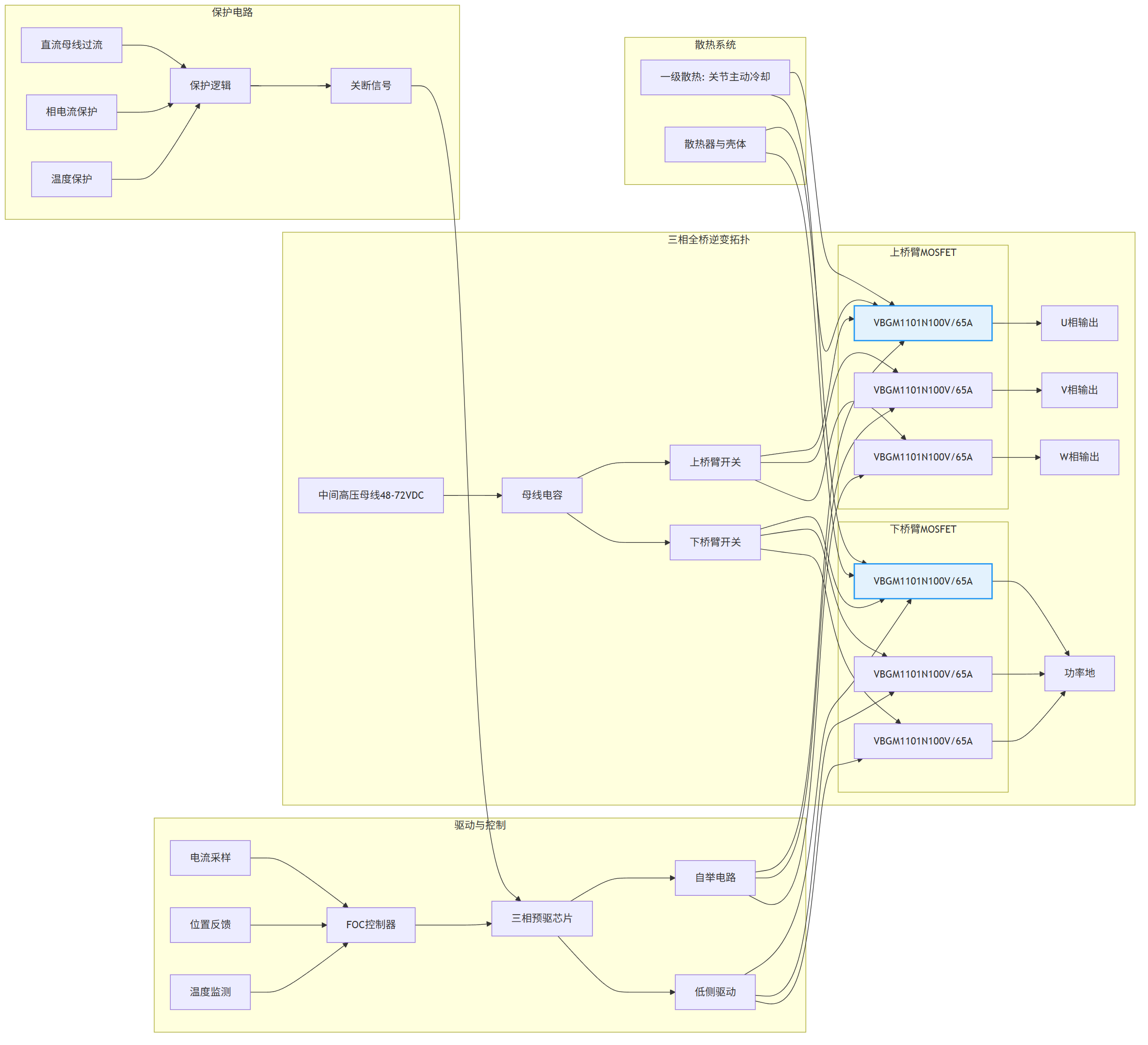

圖3: 遠程遙操作人形機器人方案與適用功率器件型號分析推薦VBQA1615與VBL15R07S與VBGM1101N與產品應用拓?fù)鋱D_03_joint

三、 方案優勢與競品對比的量化視角
關節驅動效率提升可量化：相比使用普通MOSFET（如Rds(on) > 20mΩ）的驅動方案，采用VBGM1101N可將逆變橋?qū)〒p耗降低超過50%，直接轉化為更長的續航或更強的瞬時輸出能力。
空間與集成度優勢：使用VBQA1615管理多路低壓負載，相比多顆分立器件，可節省超過70%的PCB面積，顯著提升控制器集成度。
系統可靠性提升：針對高壓、大電流、高動態的機器人應用精選并充分降額的器件，結合完善的保護，能大幅降低在復雜工況下的故障率，保障任務執行的連續性。
四、 總結與前瞻
本方案為遠程遙操作人形機器人提供了一套從高壓母線轉換、關節動力驅動到低壓智能配電的完整、優化功率鏈路。其精髓在于 “高壓穩健、驅動極致、管理集成”：
高壓轉換級重“穩健”：在確保安全與效率的前提下，選擇經過驗證的技術與封裝。
關節驅動級重“極致”：在核心動力單元投入資源，采用低內阻SGT MOSFET，換取頂級的動態性能和效率。
負載管理級重“集成”：通過選用超小型封裝的低內阻MOSFET，實現高密度、智能化的電源分配。
未來演進方向：
更高集成度：考慮將關節驅動的三相逆變橋、電流采樣與保護集成至智能功率模塊（IPM）或驅動芯片內置功率級，以簡化設計，提升可靠性。

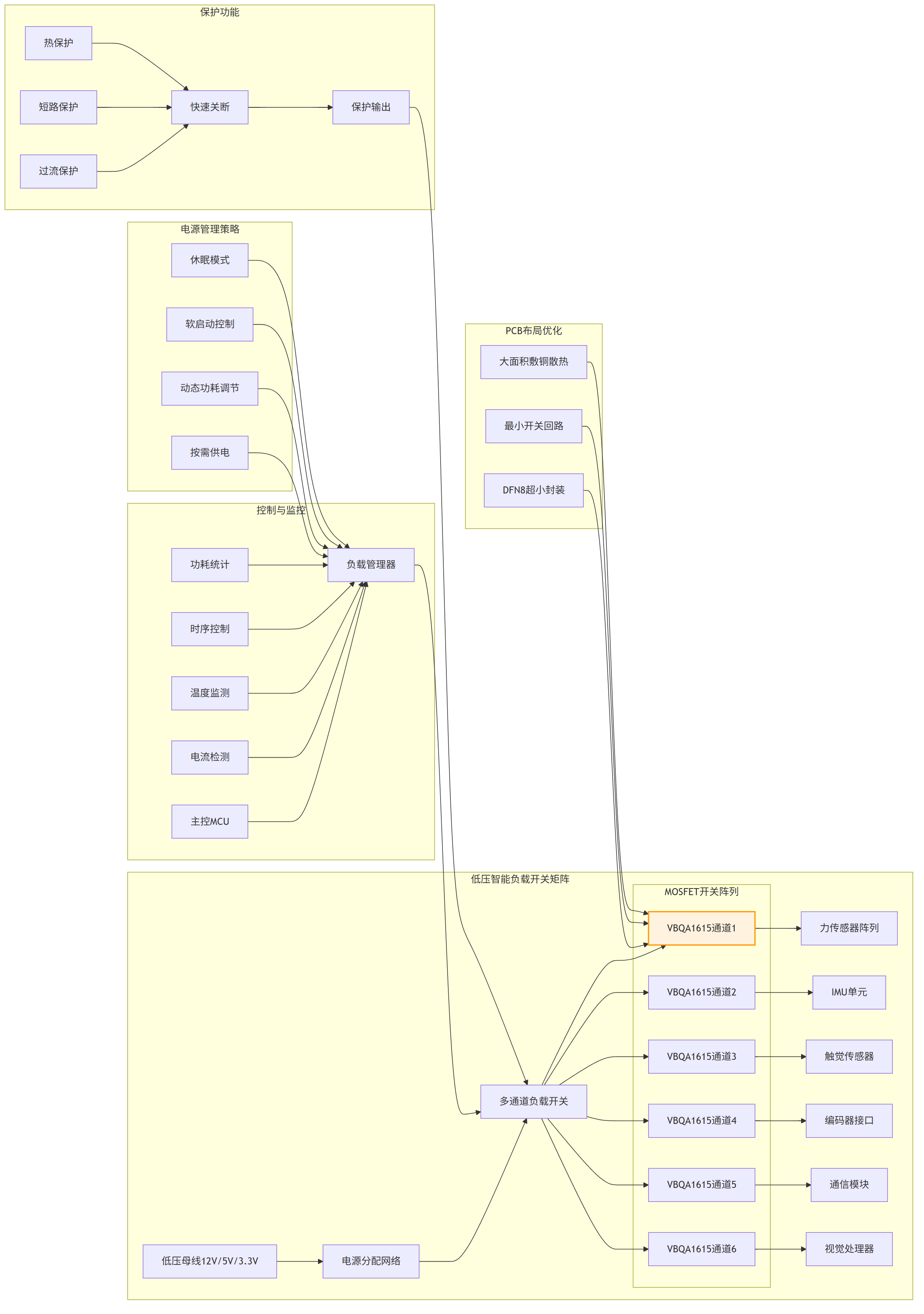

圖4: 遠程遙操作人形機器人方案與適用功率器件型號分析推薦VBQA1615與VBL15R07S與VBGM1101N與產品應用拓?fù)鋱D_04_load

寬禁帶器件應用：對于追求極致功率密度和效率的下一代機器人，可在高壓DC-DC級評估GaN器件，在關節驅動級評估SiC MOSFET，以實現更小體積、更輕重量和更高效率的動力系統。
工程師可基于此框架，結合具體機器人的關節數量與功率等級、電池電壓平臺、傳感器負載規模及熱設計約束進行細化和調整，從而構筑出強大、可靠且高效的機器人“力量骨架”。
