使用 R&S?FPC1500 三合一頻譜分析儀對內置本振的射頻混頻器進行特性測量。

您的任務
混頻器屬于變頻組件，輸入信號與輸出信號的頻率不同?；祛l器具備三個連接器：RF（射頻）、LO（本振）以及 IF（中頻）。因此，通常需要使用四端口矢量網絡分析儀測量混頻器特性。關鍵測試參數包括變頻損耗、隔離和反射。其他參數包括諧波、1 dB 壓縮點和截止點。這些特性參數的相對重要性因混頻器應用而異。
對于以較低功率電平運行的接收機系統，下變頻混頻器的諧波和壓縮點測量不太重要。制造過程重視測試成本問題，因此在功能性測試中僅檢測關鍵參數。
羅德與施瓦茨解決方案
部分混頻器內置嵌入式本振，因此無需外部本振。此類混頻器僅具備兩個連接器：射頻和中頻。這些具有嵌入式本振的射頻混頻器通常用于衛星和軍事行業。雙端口混頻器的測試裝置更加簡單。

圖1：R&S?FPC1500測試裝置
R&S?FPC1500 可用于測量關鍵性能測試參數：變頻損耗、隔離和反射（回波損耗）。

應用
變頻損耗

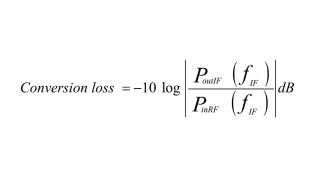

變頻損耗可衡量混頻器將射頻頻率轉換為中頻頻率時的效率。它可衡量輸入射頻功率電平與輸出中頻功率電平的功率差異。
帶跟蹤源功能的頻譜分析儀可執行標量傳輸測量。R&S?FPC1500 跟蹤源具有變頻選件，非常適合混頻器測量。

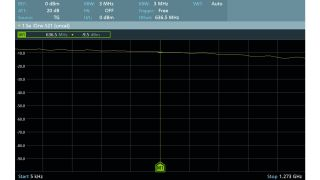

圖 2 描述了測量完成步驟，圖 4左側截圖展示了內置636.5 MHz本振的混頻器測量結果。

圖 2：執行測量
當分析儀測量中頻下邊帶（藍色）時，跟蹤源（射頻）從本振頻率開始掃描。

圖 3：測量結果
內置 636.5 MHz 本振的混頻器測量結果

圖4：使用R&S?FPC1500獲得的射頻混頻器測量結果

隔離
隔離可衡量混頻器端口之間的信號耦合。射頻-中頻隔離是射頻端口和中頻端口之間的衰減值。該值可指示射頻輸入信號對中頻輸出信號的衰減程度?？梢允褂迷O(shè)為射頻頻率的分析儀測量中頻端口，輕松完成此類測量。

反射
反射測量可顯示各端口的阻抗匹配程度。傳統而言，需要使用矢量網絡分析儀測量 S 參數，例如 S11 射頻輸入反射。

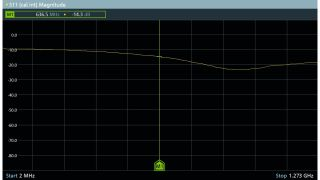

R&S?FPC1500 頻譜分析儀采用獨特的內部 VSWR 電橋設計，可以執行單端口矢量反射測量。圖 4 中間截圖顯示混頻器 S11 回波損耗 (dB)，右側截圖顯示史密斯圓圖中的混頻器輸入阻抗。
