第一部分：快速認識 DAQ—— 數據采集的核心工具

在科技高速發展的今天，數據已成為驅動創新的核心要素。無論是實驗室里的精密測量，還是工業產線的自動化控制，亦或是前沿領域的科研探索，數據采集都是一切數據處理與分析的起點。而 DAQ（Data Acquisition System，數據采集系統），正是實現這一關鍵環節的核心技術系統。

1. DAQ 是什么？

DAQ 是一種將物理世界中的模擬信號（如電壓、電流、溫度、壓力、聲波等）轉換為數字信號，并進行采集、處理、存儲和傳輸?shù)碾娮酉到y(tǒng)。它相當于設備的 “感官系統”，負責從復雜的物理環境中捕獲原始數據，為后續的分析、控制和決策提供精確的數字信息。

從技術架構來看，DAQ 通常由四大核心模塊組成：

模擬前端（AFE, Analog Front End）：對輸入的模擬信號進行調理，包括放大、濾波、阻抗匹配、量程調整等，確保信號質量滿足后續處理要求。

模數轉換器（ADC, Analog-to-Digital Converter）：將調理后的模擬信號轉換為數字信號，是決定采集精度和速度的關鍵部件。

現場可編程門陣列（FPGA, Field-Programmable Gate Array）：承擔高速數據處理、實時算法實現和系統控制任務，支持靈活的定制化開發。

觸發模塊（Trigger）：通過設定特定條件（如信號電平、邊沿變化、外部事件等），實現數據采集啟動時機的精準控制，確保捕獲關鍵信號片段。

2. DAQ 的工作原理：從模擬到數字的 “翻譯官”

DAQ 的核心功能可概括為 “感知 – 轉換 – 處理 – 輸出” 四個步驟：

信號調理：模擬前端對輸入信號進行預處理。例如，將微弱信號放大到 ADC 可識別的范圍，濾除高頻噪聲，或通過耦合方式（DC/AC）隔離直流偏置。

模數轉換：ADC 以特定的采樣率（如每秒采集多少次）和分辨率（如 12 位、16 位）對模擬信號進行離散化，生成數字信號流。采樣率決定了對高頻信號的捕捉能力（遵循奈奎斯特采樣定理），分辨率則影響信號的量化精度。

數字處理與存儲：FPGA 對數字信號進行實時處理（如濾波、頻譜分析、特征提?。?，或暫存至高速存儲器（如 DDR4），最終通過接口（PCIe、千兆以太網等）傳輸至上位機或控制器。

觸發控制：通過外部觸發（如傳感器信號）或內部觸發（如信號閾值），確保僅在目標事件發生時啟動采集，避免無效數據冗余。

3. DAQ 的分類：按需選擇的 “數據采集工具箱”

按結構形態分類，DAQ 可分為兩大類：

數據采集模塊：小型化嵌入式設備，支持獨立運行或與控制器搭配，適合空間受限的場景（如工業物聯網、便攜式儀器）。

數據采集卡：插裝在工控機或服務器 PCIe 插槽中的板卡，依托主機算力實現高速數據處理，適用于實驗室高精度測量或實時監控。

數據采集盒子：集成化獨立設備，內置電源、處理器和多種通訊接口，支持即插即用，適合工業現場分布式部署。

4. DAQ 的核心應用場景：數據驅動的技術基石

DAQ 的價值貫穿于科研、工業、醫療等多個領域：

科學研究：在物理實驗中采集瞬態信號（如激光脈沖、粒子碰撞波形），在材料科學中監測應變與溫度變化，為理論驗證提供數據支撐。

工業自動化：實時監控產線傳感器數據（如壓力、振動、電流），實現設備故障預測、工藝優化和質量控制，是智能制造的核心環節。

測試測量：在電子設備研發中，對射頻信號、電源紋波、高速總線信號進行分析，確保產品性能符合設計標準。

生物醫療：采集心電、腦電、肌電等生理信號，用于疾病診斷、康復設備開發或藥物試驗數據記錄。

新能源領域：在電池測試中監測充放電曲線、電壓均衡性，在光伏逆變器檢測中分析諧波失真與效率，助力綠色能源技術迭代。

第二部分：思林杰DAQ 產品矩陣 —— 高性能與定制化的雙重突破

作為專注于電子測試測量技術的創新企業，思林杰推出了覆蓋高速采集、高精度測量、靈活部署的全系列DAQ 產品，以 “硬件平臺化 + 軟件定制化” 模式，滿足不同行業客戶的差異化需求。以下從產品概述、核心特征和應用場景三方面，詳細解析我們的 DAQ 解決方案。

1. 產品概述：覆蓋多場景的 DAQ 產品體系

思林杰DAQ 產品家族包含三大形態：數據采集卡、數據采集模塊和數據采集盒子，均基于FPGA 技術架構，具備高性能信號處理能力與靈活的定制開發接口。思林杰不僅擁有豐富的 DAQ 產品，還提供多種高性能的FPGA 板卡，以滿足用戶在不同應用場景下對硬件平臺的多樣化需求。

1.1 高速數據采集卡（代表型號：SG1227 PCIe 高速采集卡）
定位高頻信號采集場景，支持雙通道同步采集，最高采樣率達5GSa/s（單通道交織模式），模擬帶寬 500MHz，適用于納秒級瞬態信號捕捉。主控芯片采用 Xilinx XCKU040 FPGA，內置 4GB DDR4 大容量緩存，搭配 PCIe 3.0 ×8 高速接口，滿足實時大數據量傳輸需求。

1.2 高精度數據采集模塊（代表型號：高速數據采集模塊）
聚焦中速高精度場景，12 位 ADC 分辨率，125Msps 采樣率，-3dB 帶寬 30MHz，輸入范圍 ±0.9V，支持 FPGA 定制化編程，適合對信號細節要求嚴苛的工業測量與醫療設備開發。

1.3 集成化數據采集盒子（代表型號：SG2168 高速采集BOX）

面向工業現場部署，采用Xilinx 高性能 MPSoC 處理器，支持 500MSps 采樣率、14 位分辨率，集成千兆以太網、CAN、RS485 等多種接口，具備抗干擾屏蔽設計，可在復雜環境中穩定運行。

2. 核心特征：突破傳統技術限制的性能設計

2.1 高性能硬件配置，滿足極致指標需求

采樣率與帶寬的黃金組合：
SG1227 PCIe 高速采集卡支持單通道 5GSa/s 超高速采樣，可捕捉納秒級脈沖信號（如激光雷達回波）；高速數據采集模塊以 12 位分辨率實現 1% 的量化精度，適配傳感器微弱信號采集。

寬動態范圍與低噪聲設計：
輸入量程覆蓋50mV 至 5V（SG1227 PCIe 高速采集卡支持 9 種可配置量程），搭配低噪聲模擬前端，在 10MHz 信號輸入下，SNR（信噪比）可達 39dB（SG1227）至 8dB（高速采集 BOX），確保強弱信號兼容采集。

大容量存儲與高速傳輸：
板載4GB DDR4 內存（SG1227 PCIe 高速采集卡）支持長時間連續采集，PCIe 3.0 ×8 接口實現 8GB/s 理論帶寬，滿足實時波形顯示與頻譜分析的低延遲需求。

2.2 靈活的FPGA 定制化，適配多元應用場景

硬件加速與算法嵌入：
基于Xilinx FPGA 的可編程邏輯資源，支持用戶自定義實時處理算法（如數字下變頻、FIR 濾波、峰值檢測），無需依賴上位機，降低系統延遲。例如，在半導體檢測中，可通過 FPGA 實現高速數據的邊緣計算，實時輸出缺陷判別結果。

多卡同步與系統擴展：
支持多設備時鐘同步（外接100MHz 參考時鐘或 5GHz 采樣時鐘），實現多通道并行采集，適用于雷達陣列信號處理或振動模態分析等需要空間同步的場景。

2.3 智能觸發與精準控制，捕獲關鍵數據片段

多樣化觸發模式：
支持外部觸發（如TTL 電平信號）、通道觸發（信號邊沿 / 電平閾值）和軟件觸發，可設置上升沿 / 下降沿 / 電平觸發條件，確保在復雜信號環境中精準定位采集起點。例如，在激光測距中，通過外部觸發同步激光發射與信號采集，避免無效數據干擾。

觸發信號調理：
觸發輸入接口支持DC 耦合，50Ω 阻抗匹配，兼容 5Vpp 至 5Vpp 信號幅度，適應不同傳感器輸出特性。

2.4 模塊化設計與豐富接口，簡化系統集成

形態靈活可選：
數據采集卡（PCIe 接口）適合實驗室臺式機集成，數據采集模塊（SMA 接口）便于嵌入式設備小型化設計，數據采集盒子（支持 PoE 供電與多種工業總線）可直接部署于產線現場，無需額外工控機。

標準化接口與協議：
提供千兆以太網、USB 3.0、PCIe 3.0 等主流通訊接口，支持 LabVIEW、MATLAB、Python 等開發工具，配套 SDK 與驅動程序，降低用戶二次開發門檻。

3. 應用場景：深耕行業痛點的解決方案

3.1 新能源領域：助力電池與功率轉換設備測試

電池包充放電測試：
使用高速數據采集模塊采集電池電壓、電流曲線，12 位分辨率精確捕捉毫伏級波動，識別電芯一致性問題；高速采集卡 SG1227 可監測逆變器 IGBT 開關過程中的電壓尖峰（納秒級瞬態信號），評估電磁兼容性能。

光伏逆變器效率分析：
通過 SG2168 高速采集BOX 的 200 MHz 帶寬與 14 位分辨率，測量輸入輸出信號的諧波失真（THD）與功率因數，確保符合電網接入標準。

3.2 生物醫療：精準捕捉生理信號與設備研發

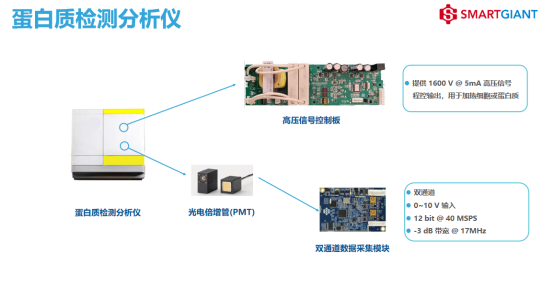

蛋白質檢測分析：
在蛋白質檢測分析儀中，高壓信號控制板提供 1600 V @ 5 mA 高壓信號程控輸出，精準加熱細胞或蛋白質，搭配雙通道數據采集模塊（0~10 V 輸入、12 bit @ 40 MSPS、-3 dB 帶寬 @ 17MHz），實現信號的高精度采集，為蛋白質結構分析與檢測提供可靠數據支撐。

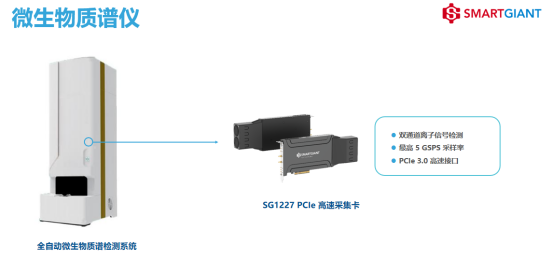

微生物質譜檢測：
全自動微生物質譜檢測系統借助 SG1227 PCIe 高速采集卡，以最高 5 GSPS 采樣率進行雙通道離子信號檢測，通過 PCIe 3.0 高速接口實現數據快速傳輸，確保微生物質譜的高精度分析，大幅提升微生物檢測的準確性與效率。

3.3 工業自動化：賦能智能產線與設備診斷

電機振動分析：
通過雙通道同步采集模塊（如高速數據采集模塊），捕捉電機軸承故障產生的高頻振動信號（10-30MHz），結合頻譜分析實現早期故障預警。

半導體晶圓檢測：
高速采集卡的亞納秒級時間分辨率，可精確測量探針卡與晶圓接觸時的瞬態電流變化，識別微小缺陷，提升半導體制造良率。

結語：DAQ 驅動數據價值，模塊化方案精準適配多場景

在工業自動化、新能源、醫療設備等領域，數據采集系統（DAQ）是數字化轉型的核心基石。思林杰模塊化 DAQ 系統以高性能硬件（支持 5GSa/s 超高速采樣與 12 位高精度測量）、靈活架構（多通道同步 / 實時處理），為工業數據采集、新能源測試、醫療信號捕捉等場景提供定制化方案，助力從信號采集到智能決策的全鏈路效率升級。
