簡介

CH398 是一款高集成度的 USB3.0 千兆網卡芯片，全流程國產化，內置 RISC-V 處理器、符合 USB3.2 Gen1 及 USB2.1規范的控制器及收發器、符合 IEEE802.3 協議規范、支持 10M/100M/1000M 網絡的以太網 MAC+PHY，單芯片即可實現 USB 到以太網的橋接功能，適配各類服務器、計算機、筆記本、平板等的標準 USB 主機接口，用于通過 USB 擴展高速以太網接口。

CH398X在硬件設計上與RTL8153B/E引腳兼容，在不更改硬件線路的情況下實現產品的快速轉換和應用。與AX88179可實現功能替代；CH398X內置FLASH，替換RTL8153之后可去掉flash。此外，CH398X已內置唯一的MAC地址，無需進行二次燒錄，且芯片支持硬件參數自定義配置，其中參數主要包括芯片的廠商識別碼 VID、產品識別碼 PID、最大電流值、BCD 版本號、廠商信息和產品信息字符串描述符、MAC等。其次WCH的USB2.0百兆網卡CH397可直接替換RTL8152，形成“千兆+百兆”全替換。

引腳對比圖

CH398 采用工業級設計，兼容 CDC-NCM 和 CDC-ECM，可以實現在Linux、國產操作系統統信UOS、麒麟kylin os、Android、iOS、iPadOS、MacOS、harmonyOS 等平臺上的免驅應用，同時提供性能更優、功能更全的廠商驅動，可以應用于計算機和工控機主板、擴展塢、外設、嵌入式系統等場景。

產品特點

單芯片 USB3.0 轉 10M/100M/1000M 以太網，集成 USB PHY 和以太網 PHY

支持 CDC-NCM 協議和 CDC-ECM 協議及 RNDIS 協議，免安裝驅動程序或可選廠商驅動程序

支持 10Mbps、100Mbps 和 1000Mbps 速率，兼容 IEEE 802.3、IEEE 802.3u 和 IEEE 802.3ab

支持 10BASE-T、100BASE-TX、1000BASE-T 及自動協商

支持 1000BASE-T 標準 CAT5E、CAT6 雙絞線超百米傳輸距離

支持 IEEE 802.3az 節能協議

支持 USB3.2 Gen1，向前兼容 USB3.1、USB3.0、USB2.1、USB2.0、USB1.1 協議規范

支持 LPM(Link Power Management)，支持符合 USB3.2 Gen1 協議規范的 U1/U2/U3 以及符合USB2.1 協議規范的 L1/L2 電源管理模式

內置 TX/RX 封包緩沖

支持 IPv4/IPv6 封包校驗，支持 IPv4 TCP/UDP/HEAD 和 IPv6 TCP/UDP 封包校驗生成和檢查

支持 IPV4/IPV6 的 TCP 大包分片

支持 IEEE 802.3x 流量控制和半雙工沖突壓力回退流量控制

支持 IEEE 802.3Q VLAN 標記

支持巨型幀傳輸

支持休眠模式和低功耗的睡眠模式，支持網絡低功耗配置，支持動態電源管理

支持通過魔術包和網絡喚醒包等事件進行遠程喚醒

內置以太網收發器支持 Auto-MDIX 自動交換 TX/RX，自動識別正負信號線

支持 LED 閃爍頻率和占空比配置

內置 LDO 調壓器和 DC-DC 降壓器，支持單一 5V 或者單一 3.3V 供電，外圍精簡

支持 25MHz 無源晶振或外置時鐘輸入

工業級溫度范圍：-40～85℃

提供QFN40封裝形式、

原理圖設計

參考技術手冊：CH398DS1.PDF - 南京沁恒微電子股份有限公司

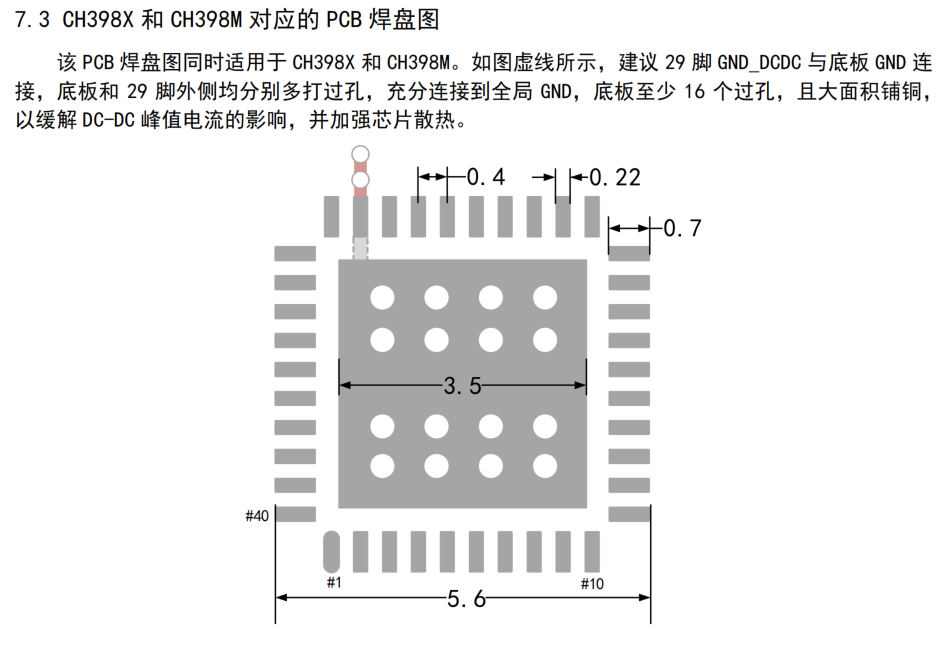

焊盤推薦
