開卷斷帶、跑偏、厚度異常、潤滑不到位……這些問題如何用傳感器提前預警？一文帶你讀懂沖壓線上的“智能感知”節點。

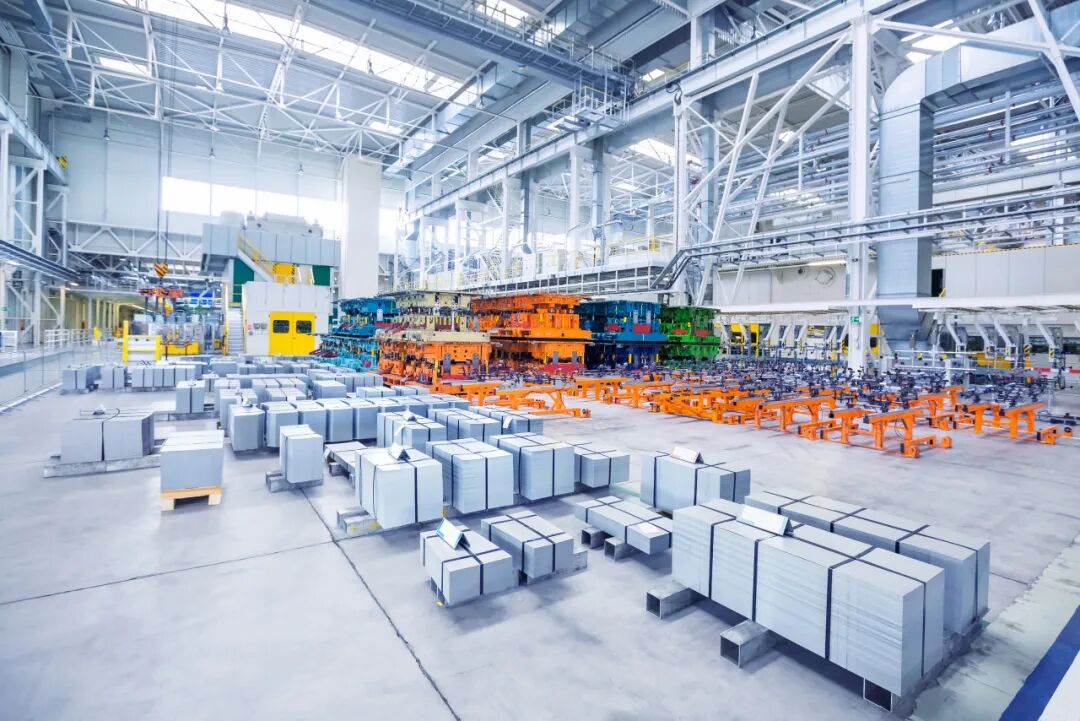

在汽車制造過程中，沖壓工藝是整車制造的第一道工序，其穩定性與精度直接關系到后續焊接、涂裝和總裝的質量。尤其是開卷落料線以及調整潤滑工序，更是沖壓車間自動化與智能化水平的重要體現。

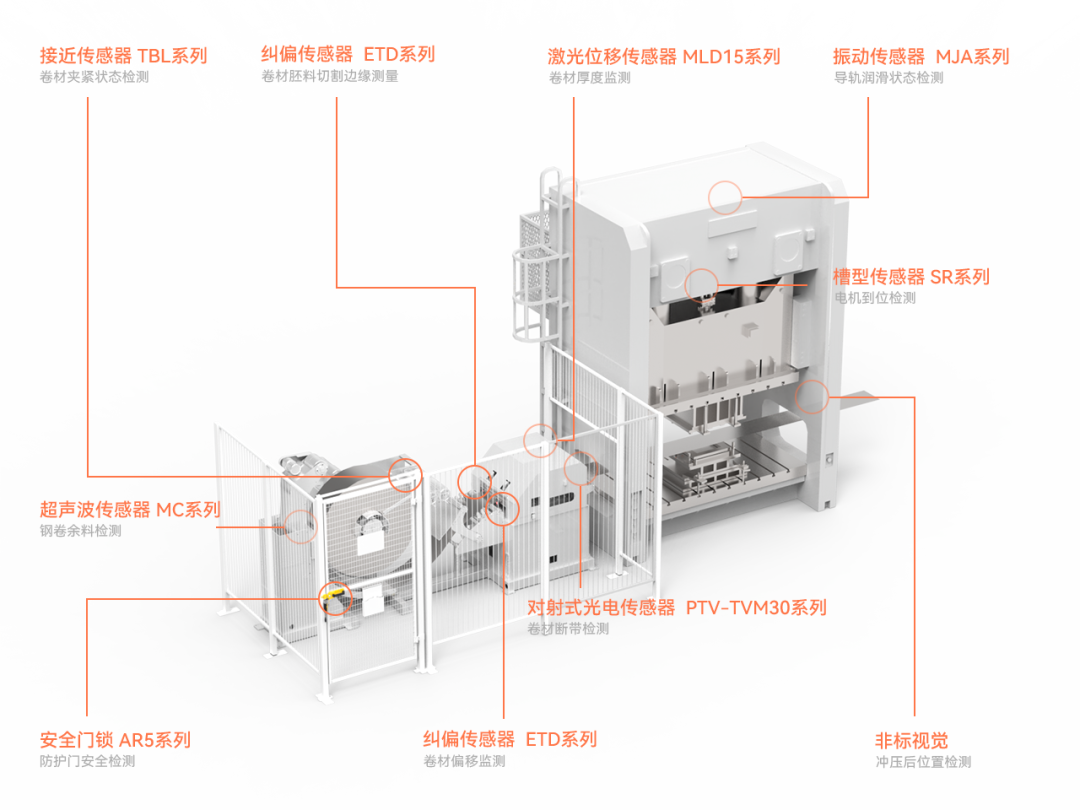

今天，小明將結合實際的傳感器應用方案，為大家詳細解析10個關鍵工位中傳感器如何發揮作用，幫助設備更智能、更安全、更穩定地運行。

開卷和落料

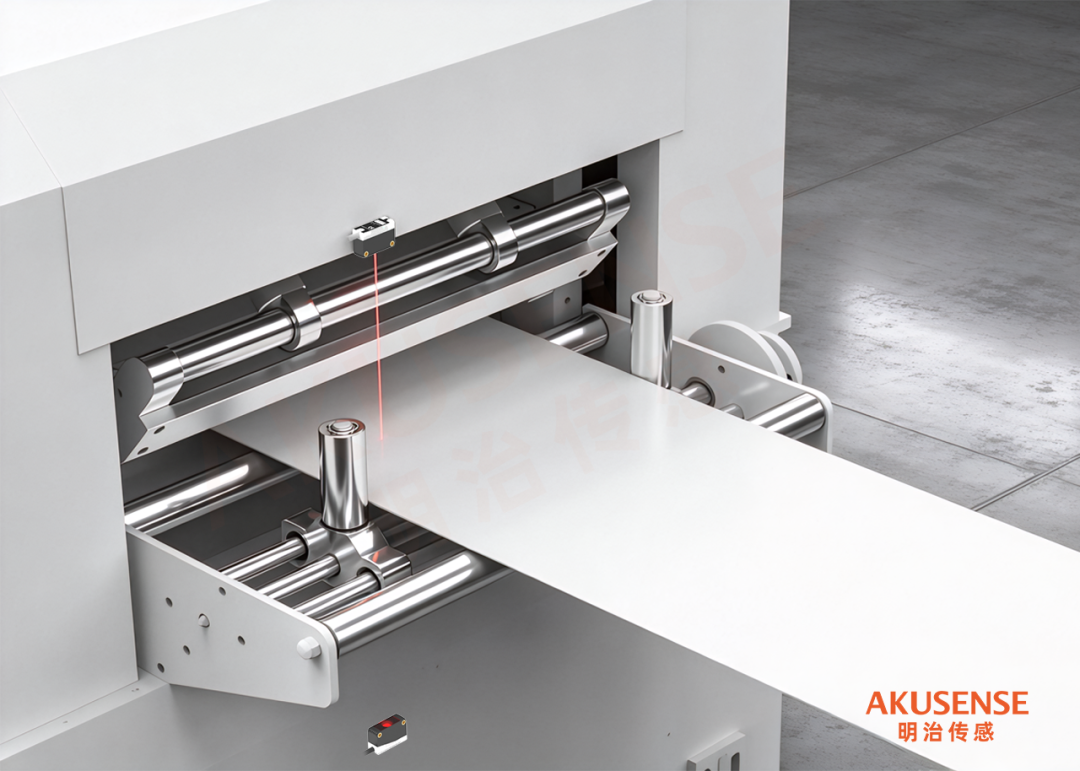

卷材斷帶檢測

對射式光電傳感器 PTE-TVM30AP

應用場景：

在開卷過程中，卷材的意外斷裂是生產中最不愿見到的場景之一，這里要求傳感器檢測料帶斷帶時立即觸發停機，防止后續沖壓工序因無料或廢料導致模具損壞、產品報廢。

解決方案：

選用檢測距離長達30米的對射光電PTE-TVM30AP系列，發射器與接收器分置卷材兩側，正常生產時，卷材遮擋光線，接收器無信號；一旦卷材斷裂，光線得以穿透，接收器立即接收信號并觸發停機機制，有效防止了無料或廢料進入沖壓工序，保護了模具和產品的安全。

點擊圖片獲取更多產品資料

卷材偏移監測

糾偏傳感器 ETD系列

應用場景：

要求傳感器在卷材跑偏時，及時輸出信號至控制端，伺服電機調整放料輥的橫向位置，將卷材拉回基準位置

解決方案：

1、選用明治精密激光糾偏傳感器ETD系列，精度1um，能夠?qū)崟r(shí)監測卷材的偏移情況。一旦檢測到偏移，傳感器立即輸出信號至控制端，驅動伺服電機調整放料輥的橫向位置，將卷材迅速拉回基準位置，確保了生產過程的連續性和精度；

2、支持模擬量輸出/485通訊更兼容現場應用

點擊圖片獲取更多產品資料

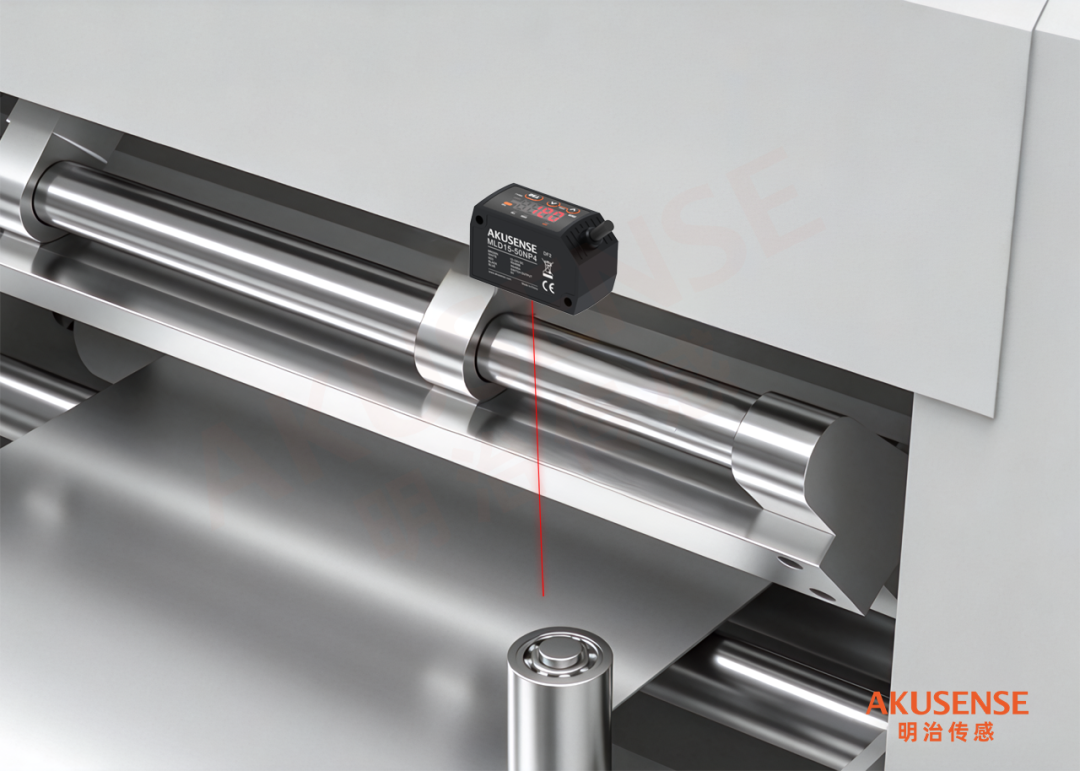

卷材厚度監測

激光位移傳感器 MLD15系列

應用場景：

板材是否準確到位直接影響著后續工序的順利進行。這里需要傳感器監測板材是否到位，到位后給出信號進行下一步動作

解決方案：

選用明治經濟型激光位移傳感器MLD15系列，通過上下激光測量卷材的厚度，結合預設的厚度參數，實時計算卷材的實際厚度。一旦發現厚度異常，立即發出報警信號，使操作人員能夠及時采取措施，避免設備損壞和生產中斷。

點擊圖片獲取更多產品資料

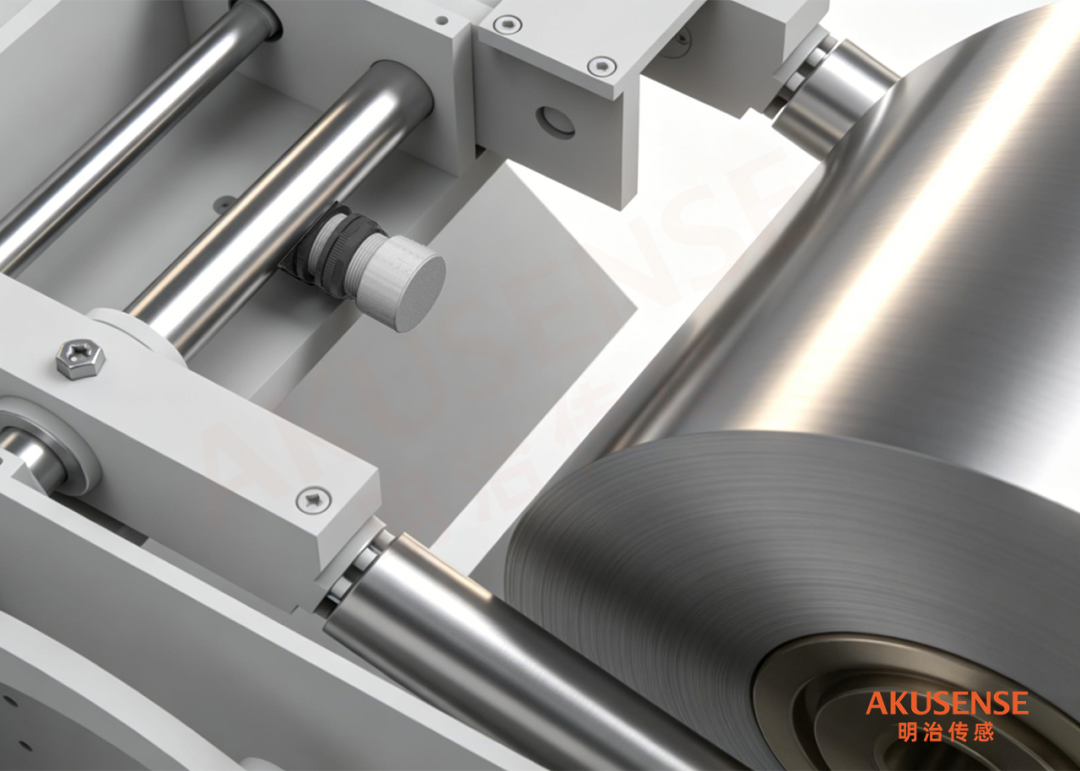

卷材夾緊狀態檢測

接近傳感器 TBL系列

應用場景：

需要傳感器在此工位確認卷材是否夾緊，若未檢測到夾緊到位信號，開卷機無法啟動，防止卷材在旋轉過程中脫落，避免設備碰撞事故，需要傳感器能承受惡劣工況

解決方案：

1、選用可在惡劣工況下使用的明治接近傳感器TBL系列，只有當傳感器檢測到卷材已夾緊到位時，開卷機才能啟動，從而有效防止了卷材脫落和設備碰撞事故的發生。

2、采用高強度不銹鋼材質，耐腐蝕/耐切削液防護等級高，可適應較為惡劣的工業生產環境

點擊圖片獲取更多產品資料

設備安全門防護

安全門鎖 AR5系列

應用場景：

需要確保安全門關閉到位，常開型。當安全門打開后，設備停機；當安全門正常關閉后給PLC一個完成信號，設備正常運作。

解決方案：

1、選用明治安全門鎖AR系列，機械/電磁鎖定可選

2、安全耐用，機械壽命百萬次，強制鎖定力可達2000N

點擊圖片獲取更多產品資料

調整和潤滑

鋼卷余料檢測

超聲波傳感器 MC系列

應用場景：

在連續沖壓生產線中，鋼卷余料的精準監測是避免斷料停機的關鍵。

解決方案：

憑借長達6000mm的測量范圍和快速響應能力，明治超聲波傳感器MC系列能夠精確監測鋼卷直徑的變化。這種精準的監測不僅顯著減少了停機時間，還大幅提升了生產效率。

此外，該系列傳感器還配備了模擬電流/電壓輸出和IO輸出。

點擊圖片獲取更多產品資料

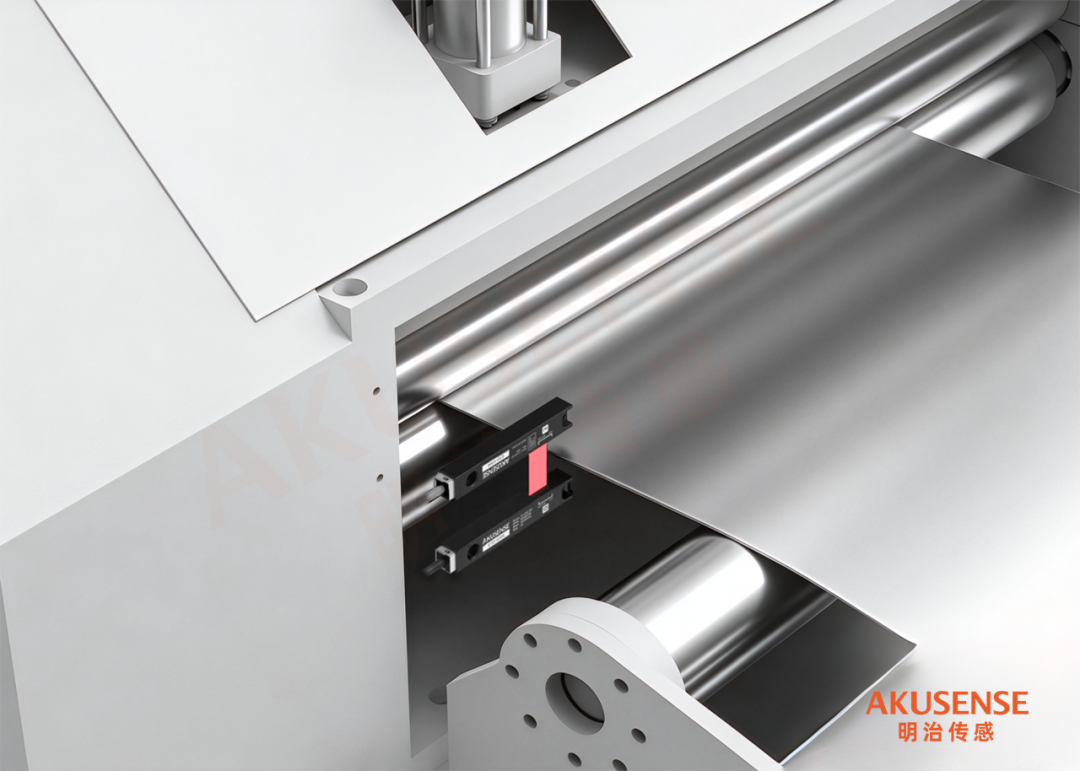

卷材胚料切割邊緣測量

糾偏傳感器 ETD系列

應用場景：

在坯料切割過程中，材料的邊緣位置必須得到精確控制，以確保切割出的板材或坯料在尺寸和形狀上完全一致。

解決方案：

選用明治糾偏傳感器ETD系列能夠精確檢測卷材的邊緣位置，確保切割過程的精準性，重復精度最高達到1um。這種高精度的控制不僅減少了材料浪費，還提高了送料的準確性。

點擊圖片獲取更多產品資料

導軌潤滑狀態檢測

振動傳感器 MJA系列

應用場景：

監測直線導軌等運動部件的潤滑狀態，按照需求潤滑

解決方案：

1、選用明治MJA振動傳感器能夠?qū)崟r(shí)監測沖床的振動情況，將振動數據傳輸給控制系統進行分析，當振動幅度超過正常范圍時，系統會發出警報信號，提示操作人員進行檢修，提前預防機械異常，可延長設備的使用壽命

2、支持X、Y、Z軸多向測量，共振頻率高，分辨率/閾值<1mg(max)@ 1Hz

3、485通訊輸出，可實時檢測振動情況

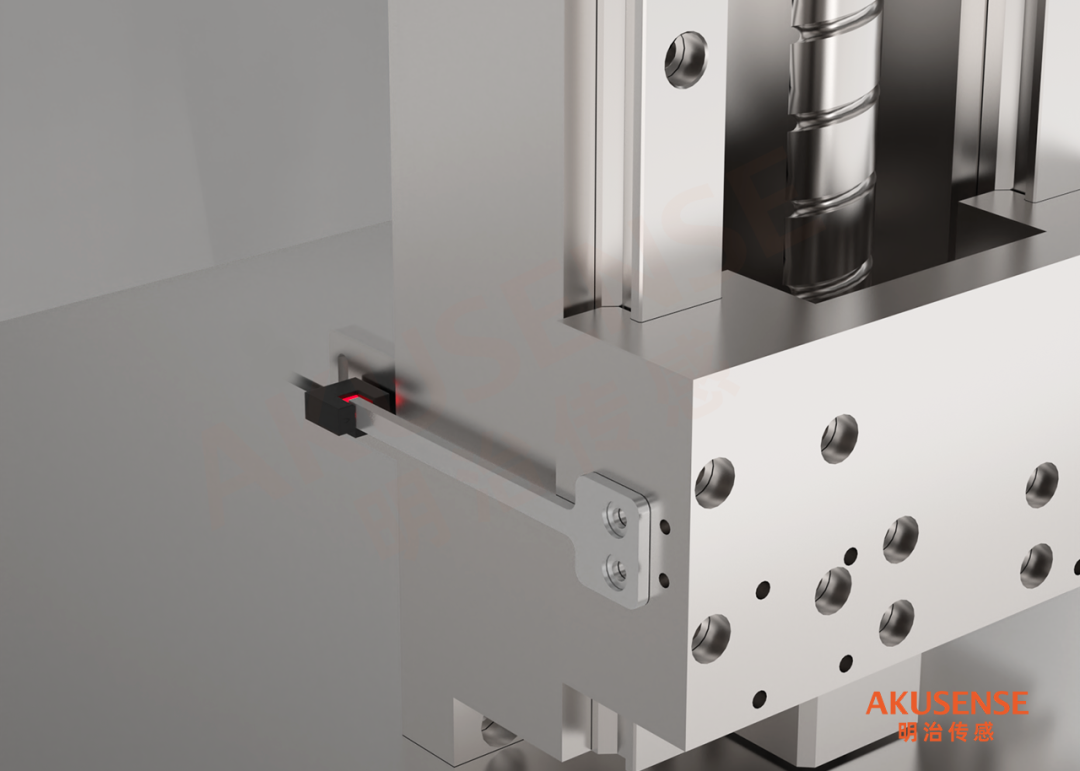

電機到位檢測

槽型傳感器 SE系列

應用場景：

安裝傳感器檢測直線電機運動位置到位，機構運作速度快，為保證精準定位，要求傳感器的重復精度高,響應速度快

解決方案：

1、選用明治槽型傳感器，專用ASIC芯片，擁有優異的抗干擾性能

2、響應速度小于0.16ms，重復精度高達0.01mm

3、可選超柔線纜，耐動態彎折：超2000萬次

點擊圖片獲取更多產品資料

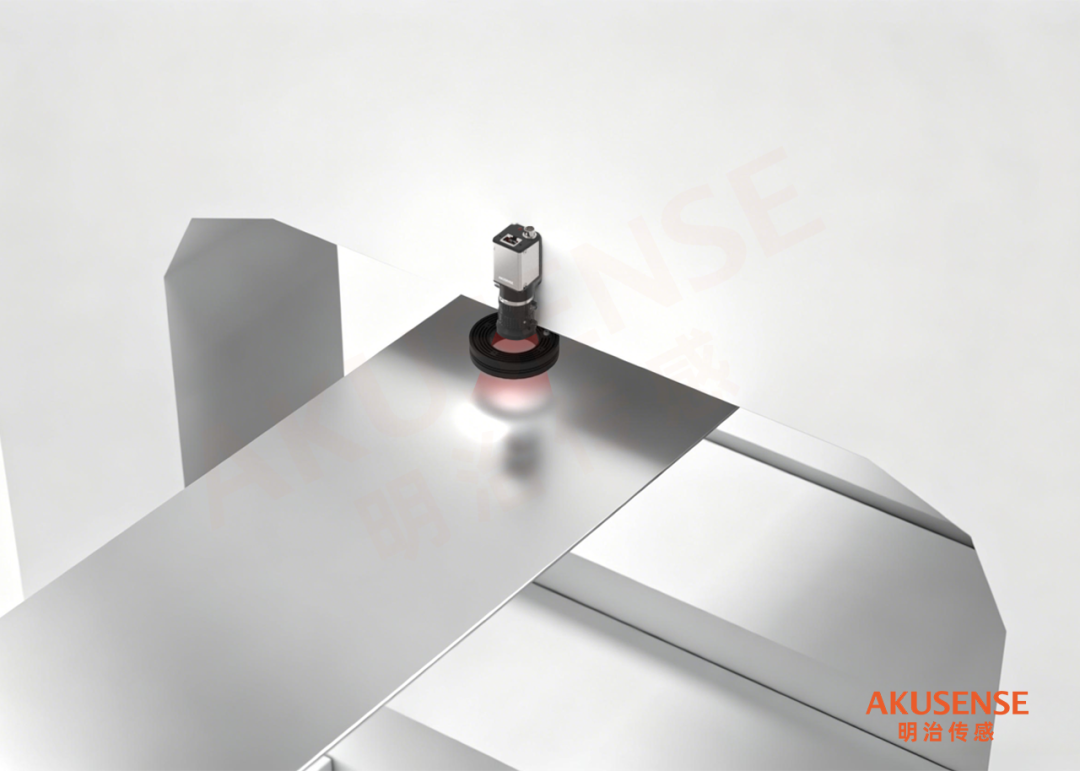

沖壓后位置檢測

非標視覺方案

沖壓件在完成沖壓工序后，需要精準定位以進入下一工序（如裝箱、焊接或組裝）。位置誤差必須控制在1mm以內，否則會導致后續工序無法正常進行，甚至造成整線停線。傳統人工檢測或單傳感器方案難以同時滿足高精度、高速度和多特征識別的需求。

解決方案：

采用非標視覺系統，結合底部光源設計與軟件優化，實現高精度位置識別與輸出。

系統可根據工件特征定制算法，適應復雜工件形態，確保裝配精度與一致性。

點擊圖片獲取更多產品資料
