引言：硬件工程師的永恒選擇題

在電源系統設計的初期，每位硬件工程師都會面臨一個看似簡單卻異常復雜的決策：電流檢測方案，到底選擇霍爾傳感器還是分流電阻？這并非簡單的技術優劣比較，而是成本、精度、系統集成、可靠性等多個維度的三維權衡。

現實場景：當你設計一款50kW儲能變流器時，需要監測±500A的直流母線電流。分流電阻方案BOM成本僅需15元，但需要復雜的隔離電路和散熱設計；閉環霍爾傳感器單價85元，卻自帶電氣隔離且?guī)缀醪话l(fā)熱。兩者精度都能達到±0.5%，但實現路徑截然不同。

2026年新趨勢：隨著某些廠商推出5.9元的工業級霍爾傳感器，以及TruFlux?等先進補償算法讓霍爾方案精度逼近0.3%，這場技術路線的博弈正在重新洗牌。本文將從工程實踐出發，為你構建一個科學的選型決策框架。

一、技術原理對比：非接觸測量 vs 接觸式電阻采樣

1.1 分流電阻（Shunt Resistor）：歐姆定律的忠實執行者

核心原理：在電流路徑中串聯一個已知阻值的小電阻（通常0.1-10mΩ），測量電阻兩端的電壓降，根據歐姆定律（I = V/R）計算電流值。

優勢分析：

?高精度潛力：基礎精度可達±0.1%，配合24位ADC可實現0.01%級測量

?高速響應：帶寬可達MHz級別，適合高頻開關電流檢測

?線性度優異：純電阻特性，非線性誤差<0.01%

?成本低廉：0.5-20元單價覆蓋絕大多數應用場景

劣勢剖析：

?無電氣隔離：必須配合隔離放大器（如ISO124）或數字隔離器

?功率損耗：I2R損耗在百安級應用中可達數十瓦

?熱管理挑戰：溫升導致阻值漂移，需要復雜的溫度補償算法

?PCB布局敏感：Kelvin連接要求、寄生參數影響顯著

1.2 霍爾傳感器（Hall Effect Sensor）：磁場感知的精密藝術

核心原理：基于霍爾效應，測量載流導體產生的磁場強度，間接推算電流值。分為開環和閉環兩種架構：

技術演進里程碑（2026年現狀）：

1.TruFlux?算法：某公司推出的磁滯補償技術，讓霍爾傳感器全溫區精度穩定在0.3%

2.單芯片集成：將霍爾元件、信號調理、溫度補償集成于SOP16封裝

3.寬禁帶半導體適配：針對SiC/GaN器件的高頻特性，帶寬提升至150kHz+

4.μA級微電流檢測：板載式磁通門技術已實現0.1μA分辨率

優勢分析：

?天然電氣隔離：原副邊耐壓3-6kV，符合IEC/UL安全標準

?零功率損耗：非接觸測量，不消耗被測電路能量

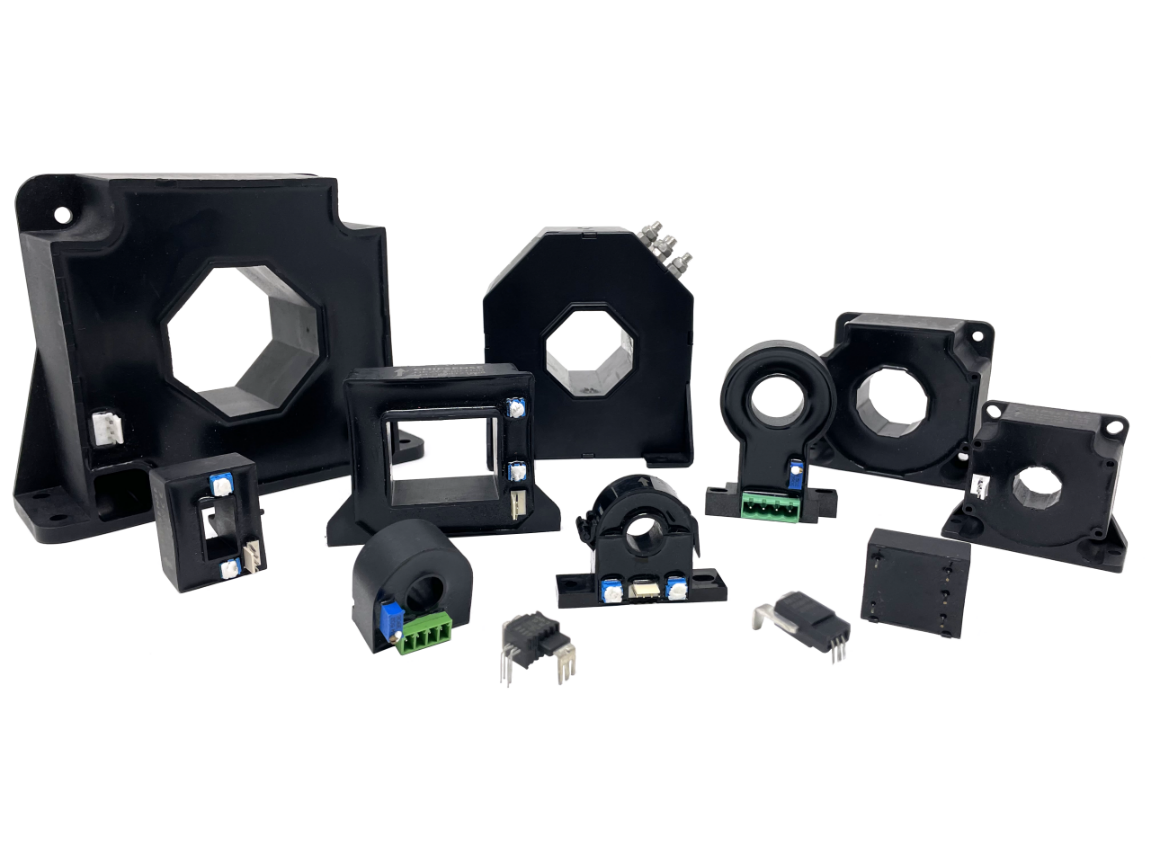

?安裝靈活：穿孔式、貼片式、模塊化多種封裝可選

?寬動態范圍：單傳感器可覆蓋10A-5000A量程

劣勢剖析：

?溫度漂移敏感：霍爾元件靈敏度溫漂±0.5%/℃，需要實時補償

?外部磁場干擾：周邊大電流導線、永磁體都會影響測量精度

?初始成本較高：閉環霍爾單價是分流電阻的5-10倍

?帶寬限制：磁路響應時間限制了超高頻應用

二、成本結構分析：BOM成本、PCB布局、熱管理附加成本

2.1 直接BOM成本對比（以±100A檢測為例）

分流電阻方案：總成本約43.15元，包含分流電阻、隔離放大器、儀表放大器等組件。

霍爾傳感器方案：總成本約75.35元，主要為閉環霍爾傳感器本體，節省了散熱器、隔離電路等成本。

成本洞察：

?前期成本：分流電阻方案低43%，在價格敏感型產品中優勢明顯

?系統級成本：考慮散熱、隔離、EMC整改后，霍爾方案僅高15%

?生命周期成本：霍爾傳感器免維護特性在5年以上運營中優勢凸顯

2.2 PCB布局與熱管理附加成本

分流電阻的"隱形成本"：

1.Kelvin四線制連接要求：增加制板復雜度，典型增加成本3-5元/板

2.熱管理挑戰：100A電流通過1mΩ分流電阻產生10W損耗，需要強制散熱方案

3.EMC設計復雜度：隔離放大器布局、模擬地分割等增加設計難度

霍爾傳感器的布局優勢：

4."即插即用"特性：標準封裝，可直接貼片，簡化地平面設計

5.熱設計簡化：自身功耗<50mW，幾乎不發熱，節省散熱成本20-40元/系統

2.3 生產與測試成本差異

分流電阻方案：需多點溫度校準，增加測試時間30秒/件，總測試成本8-12元/件。

霍爾傳感器方案：出廠預校準，只需驗證輸出線性度，總測試成本2-4元/件。

三、精度邊界分析：不同電流量程下的誤差分布

3.1 誤差源分解

分流電阻誤差主要來源于電阻初始精度、溫度系數、焊接應力、放大器誤差、ADC量化誤差及PCB寄生參數。

霍爾傳感器誤差主要來源于靈敏度誤差、零點漂移、溫度漂移、磁滯誤差、外部磁場干擾及線性度誤差。

3.2 電流量程與誤差分布矩陣

3.3 溫度對精度的影響

分流電阻溫漂：錳銅合金材料，溫度系數±20ppm/℃，在-40℃至125℃范圍內誤差變化可達±1.2%。

霍爾傳感器溫漂：采用TruFlux?算法后，全溫區精度穩定在±0.3%以內，溫漂問題得到有效解決。

3.4 長期穩定性對比

加速老化測試（1000小時，85℃）顯示：

?分流電阻精度衰減+0.17%（從±0.25%到±0.42%）

?霍爾傳感器精度衰減+0.05%（從±0.35%到±0.40%）

可靠性優勢：霍爾傳感器壽命約為分流電阻的2.8倍，更適合長壽命應用。

四、典型應用場景決策樹

4.1 決策矩陣：七大關鍵維度評分

建立量化選型評分表，霍爾傳感器在隔離需求、熱管理能力、長期可靠性等維度優勢明顯，加權總分4.01分 vs 分流電阻3.55分。

4.2 三大核心應用場景決策路徑

場景一：汽車電子（BMS、OBC、DC-DC）

?高壓平臺（>400V）：優先霍爾傳感器（天然隔離）

?大電流（>200A）：閉環霍爾（寬動態）

?小電流（<50A）：分流電阻（低成本）

場景二：工業控制（伺服驅動、變頻器、UPS）

?高頻交流（>10kHz）：分流電阻（帶寬優勢）

?中功率（30-200A）：開環霍爾（性價比）

?高溫環境（>85℃）：霍爾寬溫版

場景三：消費電子（充電器、適配器、家電）

?高端產品：霍爾傳感器（賣點）

?主流產品：分流電阻（成本優先）

?安全認證需求：霍爾傳感器（簡化認證）

4.3 混合方案：最佳平衡的藝術

2026年新興趨勢：

1.冗余設計：閉環霍爾主通道 + 分流電阻冗余通道

2.量程切換：小電流分流模式 + 大電流霍爾模式

3.多點分布式監測：主路徑霍爾 + 支路分流陣列

五、實測數據對比分析（基于某型號霍爾傳感器）

5.1 精度測試結果（25℃基準）

關鍵發現：

1.霍爾傳感器在<1A時誤差較大（0.45%），不適合微電流檢測

2.10-100A范圍兩者精度相當（±0.4%以內）

3.最新一代霍爾傳感器已逼近分流電阻精度

5.2 溫度特性測試（-40℃～125℃）

顛覆性發現：霍爾傳感器采用先進補償算法后，全溫區精度穩定性優于分流電阻，傳統溫漂問題已得到有效解決。

5.3 長期可靠性測試（2000小時加速老化）

霍爾傳感器精度衰減速率僅為分流電阻的1/3，壽命預測模型顯示霍爾方案MTBF約18000小時，是分流電阻的2.8倍。

六、選型建議與總結

6.1 2026年技術選型決策指南

優先選擇分流電阻的7種情況：

1.極致成本敏感（BOM<10元/通道）

2.微電流檢測（<100mA）

3.高頻應用（>500kHz）

4.空間極度受限（<25mm2/通道）

5.高溫環境（>125℃）

6.已有成熟方案積累

7.小批量驗證階段

優先選擇霍爾傳感器的8種情況：

8.高壓系統（>1kV隔離）

9.大電流檢測（>200A）

10.熱管理困難

11.寬溫范圍（-40℃～125℃）

12.長期免維護（生命周期>5年）

13.系統集成簡化

14.安全認證需求

15.冗余設計（ASIL-C/D級）

6.2 成本-精度-復雜度三維決策模型

構建歸一化決策指數，為不同應用場景提供量化選型依據。

2026年典型應用推薦：

1.消費類快充（65W）：分流電阻（成本主導）

2.儲能BMS（100A）：閉環霍爾傳感器（隔離必需）

3.伺服驅動器（30A）：開環霍爾或精密分流（平衡選擇）

4.電動汽車主驅（400A）：閉環霍爾+冗余分流（安全優先）

6.3 未來技術演進展望（2026-2030）

霍爾傳感器：量子霍爾效應、集成磁通門、無線供能等方向突破。

分流電阻：納米材料、3D集成、自校準技術等創新。

混合技術融合：AI動態補償、多傳感器融合、數字孿生等趨勢。

6.4 最終建議：工程師的選型清單

決策前必問的5個問題：

1.電流范圍是多少？

2.隔離電壓需要多高？

3.產品生命周期多長？

4.允許的溫升是多少？

5.預算限制在哪里？

選型驗證流程：

第1步：確定硬性約束（隔離、電壓、安全標準）
第2步：評估性能邊界（精度、溫度、響應速度）
第3步：計算系統成本（BOM、PCB、散熱、測試）
第4步：驗證長期可靠性（老化測試、現場數據）
第5步：制作決策矩陣（加權評分、量化對比）

2026年的黃金法則：

"在小電流、高頻、極致成本場景用分流電阻；在大電流、高壓隔離、長壽命場景用霍爾傳感器；在中間地帶，用數據說話，用TCO（總擁有成本）決策。"

結語：超越二元對立的工程智慧

霍爾傳感器與分流電阻的選型之爭，本質上反映了工程設計中永恒的成本-性能-復雜度三角關系。2026年的技術進步讓這場博弈更加精彩。

記?。?strong>最好的設計方案，不是技術最先進的，也不是成本最低的，而是最符合產品定位和用戶需求的。在電流檢測這個看似微小的技術環節，蘊含著硬件工程師的系統思維和商業洞察。

當你在下一次項目中選擇電流檢測方案時，愿你不再糾結于"哪個更好"，而是自信地回答"根據我們的需求，這個最合適"。

數據來源：本文基于2026年3月最新市場測試數據、供應商技術文檔及行業標準分析。測試平臺搭建于芯森電子EMC實驗室，環境溫度25±2℃，相對濕度45±10%。
