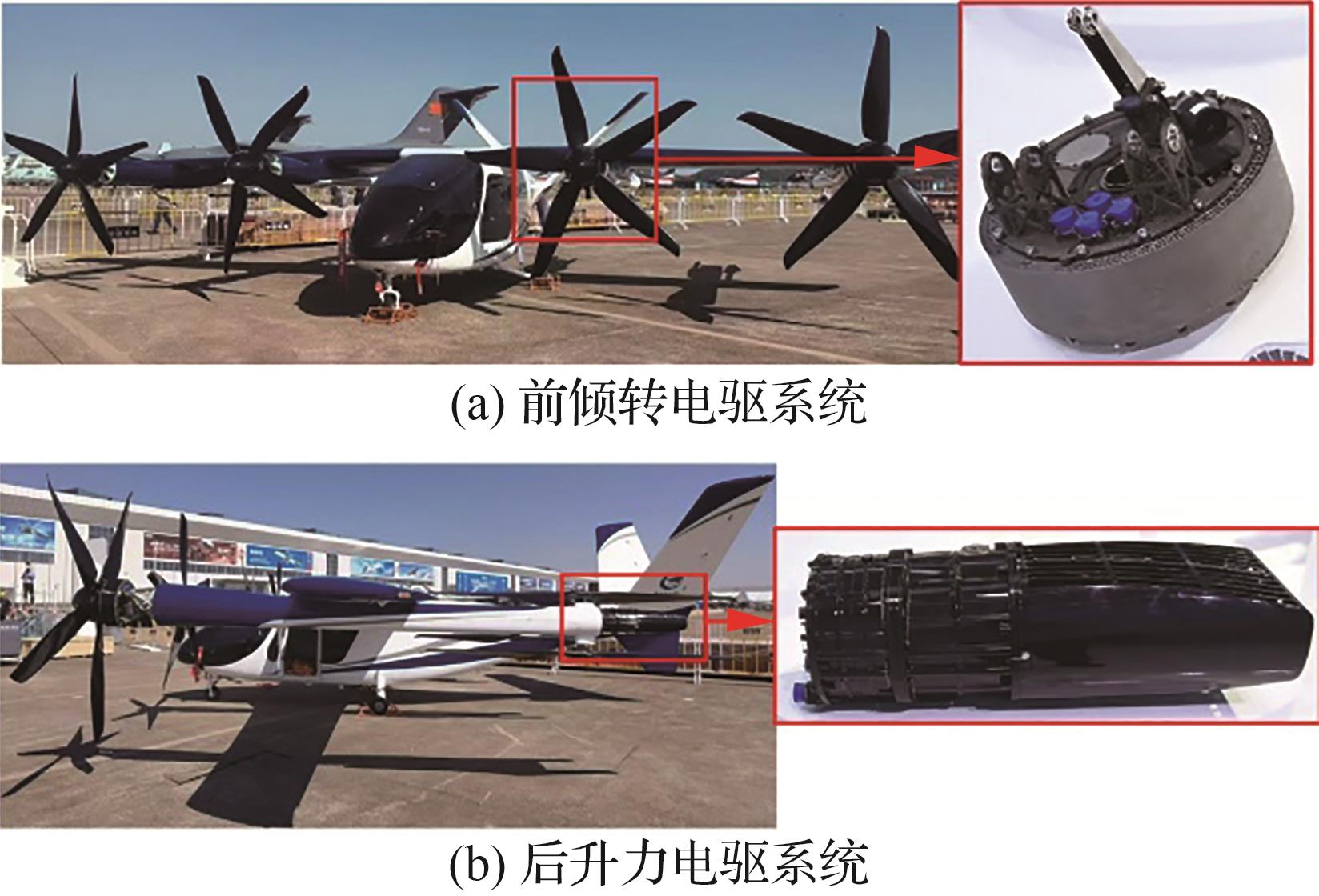

電動垂直起降飛行器作為城市空中交通的核心載體，近年來呈現出爆發式發展態勢。據航空學報最新綜述統計，全球eVTOL整機研發項目已超過300個，其中Joby Aviation、Archer Aviation、Lilium、億航智能等頭部企業相繼完成數千架次試飛，適航認證進程顯著加速-3-6。中國已將低空經濟納入政府工作報告，北京、上海、深圳等城市紛紛出臺支持政策，預計到2030年全球UAM市場規模將突破150億美元。這一發展態勢對eVTOL的核心動力裝置——電驅動系統提出了嚴苛的技術要求：為實現商業運營的經濟性，電驅動系統必須在有限質量內實現高功率輸出，即功率密度需達到15-20 kW/kg量級，遠超當前地面電動汽車驅動系統5-8 kW/kg的水平-7-10。

一、 eVTOL發展態勢與電驅動技術挑戰

然而，高功率密度的實現與熱管理之間存在著深刻的固有矛盾。電驅動系統的功率損耗最終轉化為熱能，當功率密度提升時，單位體積內的熱流密度呈非線性增長。研究表明，功率模塊的故障原因中，溫度因素占比高達55%，結溫每超過額定溫度10℃，模塊壽命將縮短50%。更復雜的是，eVTOL的運行任務剖面與地面交通工具有本質差異：垂直起飛階段需要峰值功率輸出，熱負荷急劇攀升；巡航階段功率需求降至30%-40%，但持續時間長；應急工況則要求在有限時間內承受極端熱沖擊-10。這種多工況熱負荷的顯著差異，使得傳統基于單一工況設計的散熱方法難以兼顧高功率密度與全任務剖面熱安全。

面對上述挑戰，國內外研究機構在eVTOL電驅動系統散熱領域取得了多項技術突破。在系統架構層面，北京理工大學謝鵬團隊首次系統梳理了eVTOL熱管理技術路線，指出集成式熱管理系統已成為發展方向，通過將電池、電機、電力電子器件和客艙熱管理統籌設計，可實現能耗與質量的協同優化-7-10。在部件層面，克蘭菲爾德大學的研究團隊針對混合動力eVTOL提出集成式功率與熱管理系統，創新性地將相變材料作為熱存儲介質，在垂直起飛等短時高功率工況下吸收熱量，巡航階段再通過沖壓空氣逐步釋放，這一方案使熱管理系統質量降低24%的同時滿足了極端工況散熱需求-5-8。

在先進制造技術領域，鉑力特采用金屬增材制造技術實現了電機定子支架的結構-功能一體化設計，將熱管與翅片等功能特征與結構本體共形制造，在有限空間內提升換熱面積40%以上-2-9。這一突破表明，增材制造正在改變傳統散熱器“減材+裝配”的制造范式，為復雜拓?fù)鋬?yōu)化結構的工程實現提供了可能。在優化算法層面，多目標遺傳算法、粒子群算法等智能優化方法被廣泛應用于散熱器結構設計，美國垂直飛行協會的研究顯示，結合多保真度仿真模型的電機優化框架，可在滿足熱約束的前提下使電機結構質量降低2.7kg-4。

然而，現有研究仍存在明顯不足：多數優化方法針對單一工況設計，未充分考慮eVTOL多工況熱負荷的動態特性；熱阻網絡模型與優化算法的耦合深度有限，難以實現從芯片結溫到散熱器結構參數的全鏈路閉環優化；試驗驗證多停留在穩態工況，對瞬態熱行為的實證研究相對匱乏。針對上述問題，本文以某型120kW eVTOL電機驅動器為研究對象，提出一種基于粒子群算法的多工況散熱優化設計方法，并通過仿真與試驗驗證其有效性。

二、電機驅動器熱特性分析與熱阻約束

2.1 SiC功率模塊損耗計算與熱源特性

eVTOL電機驅動器的核心熱源為功率電路中的SiC MOSFET模塊。與傳統硅基IGBT相比，SiC器件具有更高的工作結溫（可達200℃以上）、更低的開關損耗和更高的開關頻率，是實現高功率密度的關鍵技術路徑。本文介紹的驅動器采用三相全橋逆變拓?fù)洌總€橋臂由8個SiC芯片并聯組成，這種并聯結構雖能提升電流能力，但也帶來熱分布不均的風險，對散熱設計提出更高要求。

精確的損耗計算是熱分析的基礎。在空間矢量脈寬調制策略下，功率模塊的損耗主要包括導通損耗、開關損耗和二極管反向恢復損耗三部分。對于三相全橋逆變器，假設三相電流幅值相等、相位互差120°且波形正負半周完全對稱，則六個開關管的導通損耗理論上相等，這為熱阻網絡模型的對稱性假設提供了依據。導通損耗與導通電阻的溫變特性密切相關，SiC MOSFET的導通電阻具有正溫度系數，溫度升高時導通電阻增大，進而導致?lián)p耗增加，形成熱-電耦合效應。開關損耗則主要取決于母線電壓、開關電流和開關頻率，在eVTOL應用中，巡航工況開關頻率可適當降低以減小損耗，而垂起和應急工況為保障控制性能需保持較高開關頻率。

2.2 多工況熱阻約束條件推導

熱阻是表征散熱系統性能的核心參數，遵循熱路歐姆定律：溫升等于熱損耗與熱阻的乘積。對于風冷散熱系統，總熱阻由芯片到殼體的內熱阻、導熱硅脂界面熱阻、散熱器基板擴散熱阻和翅片對流熱阻四部分串聯構成。為確保SiC芯片結溫在所有工況下均低于最大允許值150℃，需根據各工況的損耗功率和允許溫升反推散熱器所需滿足的熱阻上限。

eVTOL的任務剖面具有顯著的階段性特征：巡航工況持續時間長（可達30-60分鐘），功率密度中等（約40-60kW），要求散熱系統達到熱平衡狀態；垂直起飛工況持續時間短（約2-3分鐘），功率密度高（峰值功率100kW），熱負荷急劇上升，但由于時間短，可利用散熱器的熱容吸收部分熱量；應急工況功率最高（120kW），但持續時間最短（30秒以內），溫升尚未達到平衡即結束。因此，熱阻約束的推導需區分穩態熱阻和瞬態熱阻抗。對于巡航工況，采用穩態熱阻模型；對于垂起和應急工況，需引入瞬態熱阻抗概念，考慮功率模塊和散熱器的熱容效應，采用Foster或Cauer網絡模型描述結溫的時變響應。本文取最嚴苛的應急工況作為熱阻設計的約束條件，確保在任何工況下結溫均在安全閾值以下。

三、基于粒子群算法的散熱器優化設計

3.1 粒子群優化算法原理及其在多目標優化中的適用性

粒子群優化算法是一種受鳥群覓食行為啟發的群體智能算法，其核心思想是通過個體之間的信息共享與協作實現全局最優解的搜索。在算法框架中，每個粒子代表解空間中的一個潛在解，具有位置向量和速度向量兩個屬性。位置向量對應設計變量的取值，速度向量決定粒子在解空間中的移動方向和步長。粒子通過跟蹤個體歷史最優位置和群體歷史最優位置動態調整自身速度，從而實現向最優解區域的收斂。

與其他智能優化算法相比，PSO在散熱器優化問題中具有獨特優勢。首先，散熱器優化涉及翅片高度、厚度、間距、基板厚度等多個連續變量，PSO天然的實數編碼方式可直接處理連續優化問題，無需繁瑣的二進制編碼與解碼過程。其次，PSO的記憶機制使粒子能夠保留個體歷史最優信息，這對于熱阻和質量這類存在競爭關系的多目標優化尤為重要——算法可在Pareto前沿的探索過程中保持解的多樣性。第三，PSO參數設置相對簡單，收斂速度快，適合與計算成本較高的有限元仿真相結合，減少優化迭代次數。

3.2 散熱器多目標優化模型構建

本文構建的散熱器多目標優化模型以熱阻最小化和質量最小化為優化目標，這兩個目標在物理機制上存在內在沖突：增加翅片高度、減小翅片間距可擴大換熱面積、降低熱阻，但必然導致質量增加；減薄翅片厚度可減輕質量，但可能影響翅片效率、弱化換熱效果。因此，優化設計的本質是在熱性能與輕量化之間尋求最佳平衡點，使驅動器功率密度最大化。

設計變量的選取需全面反映散熱器的幾何特征，同時考慮工程實現的可行性。本文選取散熱器基板厚度、翅片高度、翅片厚度、翅片間距和翅片數量作為優化變量，各變量的取值范圍受限于驅動器的安裝空間和制造工藝約束。約束條件的設定包含三個方面：一是性能約束，即所有工況下SiC模塊結溫不得超過150℃；二是幾何約束，如翅片間距必須大于最小制造尺寸，翅片高度不得超過機殼內部空間；三是流動約束，確保風道壓降在風扇能力范圍內，避免因流阻過大導致冷卻風量不足。

多目標優化問題的求解策略采用加權求和法與Pareto前沿分析相結合。首先通過加權求和法將多目標轉化為單目標，獲得一組初始解；然后基于這些初始解進行Pareto排序，識別非支配解集；最后結合逼近理想解排序法從Pareto前沿中確定最優折中解。這種分層求解策略既保證了算法的計算效率，又能為設計者提供多個候選方案供決策參考。

四、驅動器熱仿真模型的多工況驗證

4.1 有限元熱仿真模型建立

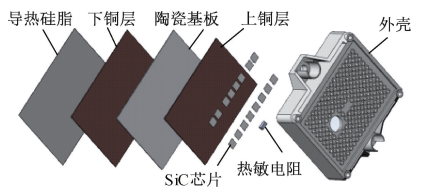

為驗證PSO優化所得散熱器的熱性能，本文基于ANSYS Fluent建立驅動器熱仿真模型。幾何模型完整包含三個SiC功率模塊、散熱基板、翅片陣列和外殼，其中SiC模塊內部結構精細建模，考慮芯片、焊料層、銅底板和塑封體的多層結構，各層材料的熱導率設置為溫度相關的物性參數以反映熱耦合效應。

網格劃分采用混合策略：對芯片和焊料層等高熱流密度區域采用六面體網格精細剖分，對翅片間的流體域采用邊界層網格捕捉近壁面的速度梯度和溫度梯度，對基板和外殼等結構采用四面體網格以保證計算效率。網格無關性驗證表明，當網格數量超過500萬后，關鍵點溫度變化小于0.5℃，以此確定最終計算網格。

邊界條件設置需準確反映實際工況：環境溫度設定為23℃，散熱器底部施加10m/s的強制風冷，考慮氣流入口的充分發展流動；功率模塊的損耗以體積熱源形式施加于芯片區域，熱源數值來源于前文損耗計算；所有外表面考慮自然對流和輻射換熱，輻射發射率根據材料屬性設置。求解采用壓力基耦合求解器，湍流模型選用SST k-ω模型以準確模擬翅片通道內的流動分離和換熱特性。

4.2 典型工況熱分布特性分析

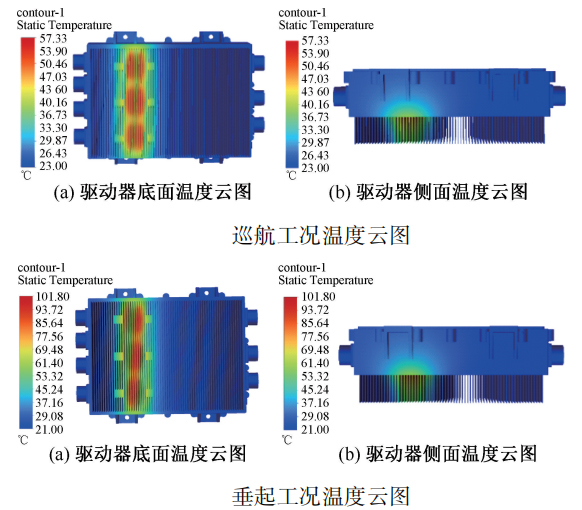

仿真結果表明，優化后的散熱器在不同工況下均表現出良好的熱響應特性。巡航工況（40kW輸出）下，散熱器達到熱平衡時最高溫度為57.33℃，位于與SiC模塊直接接觸的基板區域。溫度沿翅片高度方向呈現明顯的梯度分布，靠近基板的翅根區域溫度較高，翅尖溫度接近環境溫度，說明翅片效率處于合理范圍，既充分利用了翅片高度增加換熱面積，又未因翅片過高導致材料浪費。芯片結溫分布均勻，8個并聯芯片之間的溫差小于3℃，表明并聯均流設計和熱耦合設計合理。

垂直起飛工況（100kW輸出）下，最高溫度升至101.80℃，溫升速率明顯加快。從瞬態響應曲線看，系統在80秒左右達到熱平衡，而垂直起飛工況實際持續時間約120秒，剛好在熱平衡點附近，說明散熱器的熱容設計既滿足了散熱需求，又避免了過度設計。應急工況（120kW輸出）下，最高溫度為128.39℃，由于運行時間僅30秒，系統遠未達到熱平衡，溫升曲線呈近似線性上升。這一結果充分驗證了基于最嚴苛工況進行熱阻約束設計的合理性——即使熱平衡溫度可能超過150℃，但憑借散熱系統的熱慣性和短時熱容吸收，實際峰值結溫仍被嚴格控制在150℃以下。

五、120kW試驗平臺驗證與結果分析

5.1 試驗平臺搭建與測試方法

為驗證仿真結果的準確性，按照優化參數完成散熱器樣機制造，在120kW級eVTOL驅動器熱性能試驗平臺上進行驗證分析。平臺組成包括：直流電源為驅動器供電，測功機模擬螺旋槳負載，熱成像儀記錄驅動器外部溫度場，熱電偶貼附于散熱基板表面測量溫度，SiC模塊內置熱敏電阻通過CAN總線實時輸出芯片附近溫度數據，上位機同步采集所有傳感器數據并監控運行狀態。

測試方案嚴格模擬eVTOL實際飛行任務剖面：巡航工況設定轉速900r/min、轉矩371N·m，運行至熱平衡；垂起工況設定轉速1300r/min、轉矩660N·m，運行120秒；應急工況設定轉速1200r/min、轉矩795N·m，運行30秒。環境溫度控制在23±1℃，冷卻風速10m/s，與仿真邊界條件保持一致。

試驗的關鍵技術挑戰在于芯片結溫的間接測量。由于SiC芯片完全封裝于模塊內部，無法通過物理接觸直接測量結溫，本文采用芯片附近集成熱敏電阻的測量值作為結溫的間接表征，并通過前期標定試驗建立熱敏電阻溫度與芯片結溫的對應關系。這種間接測量方法雖存在一定誤差，但在工程應用中具有可行性和可重復性，能夠有效評估散熱系統的綜合性能。

5.2 試驗結果與仿真對比分析

試驗結果與仿真值表現出良好的一致性。巡航工況下，系統運行200秒后達到熱平衡，熱敏電阻溫度穩定在46.8℃，散熱基板表面溫度44.4℃，與仿真值的誤差控制在2℃以內。這一極小的誤差說明熱仿真模型對穩態工況的預測精度高，損耗計算方法和邊界條件設置準確可靠。

垂起工況運行140秒時，熱敏電阻最高溫度為87.1℃，基板表面溫度65.3℃，溫升速率為0.13℃/s。與仿真值相比，溫度誤差約5℃，分析認為主要原因是垂起工況持續時間有限，系統尚未完全達到熱平衡，而仿真中假設的理想邊界條件與實際運行中負載的微小波動存在差異。應急工況運行30秒時，熱敏電阻最高溫度為103.9℃，基板表面溫度69.2℃，溫升速率達0.42℃/s，實測溫度明顯低于仿真值。這一差異源于應急工況時間過短，傳熱過程遠未平衡，實際熱慣性的影響比仿真模型預測的更顯著。

所有工況下，通過熱敏電阻反推的芯片結溫均穩定控制在150℃以下，優化散熱器的實際質量為1.4kg，與理論設計值吻合，驅動器整體功率密度達到20kW/kg的設計目標。試驗結果充分驗證了基于PSO算法的散熱優化方法在解決多工況散熱難題方面的有效性。

六、結論與展望

本文針對eVTOL高功率密度電機驅動器的多工況散熱需求，提出了一種基于粒子群算法的散熱器優化設計方法，通過理論建模、仿真分析和試驗驗證得出以下結論：第一，基于任務剖面的熱阻約束推導是保證多工況熱安全的前提，應急工況雖短但熱流密度最高，應作為熱設計的基準工況；第二，PSO算法能夠有效處理熱阻與質量之間的競爭關系，在滿足結溫約束的前提下實現散熱器質量最小化，使驅動器功率密度達到20kW/kg；第三，仿真與試驗結果吻合良好，除應急工況因瞬態效應存在偏差外，其余工況誤差控制在7℃以內，驗證了熱仿真模型和優化方法的準確性。

展望未來，eVTOL電驅動系統散熱技術將向智能化、集成化和新工質應用三個方向深入發展。智能化方面，預測性熱管理技術通過融合飛行任務規劃、環境參數和實時狀態監測，可實現對熱負荷的前饋控制，在保證熱安全的前提下進一步挖掘系統潛力-7-10。集成化方面，功率模塊與散熱器的直接集成、電機與逆變器的共形冷卻將成為發展趨勢，增材制造技術為這種結構-功能一體化設計提供了制造可行性-2-9。新工質應用方面，浸沒冷卻、噴霧冷卻和相變材料儲能等新興技術有望突破傳統風冷和液冷的性能極限-5-8。此外，隨著飛行器功率等級向MW級邁進，熱電協同、廢熱回收等系統級熱管理策略將成為研究熱點。本文的研究為上述發展方向提供了基礎方法支撐，后續工作將圍繞多物理場強耦合建模和動態工況自適應控制展開深入探索。
