引言：高精度電流測量在電池安全中的核心地位

2026年3·15期間，武漢、杭州、廣州等地舉辦“3·15問題車展”現場，新能源汽車的投訴量居高不下，占比首次突破40%。主要集中在電池續航問題上：“標稱600公里，實際跑不到300公里”。這些續航虛標背后，既有電池化學特性的物理限制，也有BMS（電池管理系統）的估算算法技術難題。電池荷電狀態（SOC）估算誤差的90%源于電流積分偏差——這意味著毫安級的電流測量誤差，將直接導致電池電量估算偏差高達5%以上，直接影響續航里程評估和充放電安全。

在BMS的感知層，電流傳感器的選型正成為一個被行業廣泛討論的技術變量。越來越多的旗艦車型開始引入磁通門電流傳感器，以助力BMS在極端工況下算得更準。

傳統方案有其合理性，也有面臨物理極限

新能源汽車的BMS要估算剩余電量，核心依據是電流積分。目前市面上絕大多數車型，采用的是分流器或霍爾傳感器。原因很簡單：分流器技術成熟、成本低廉，在常溫下精度很高，是經濟車型的首選方案，但是其物理特性決定了它在大電流下會發熱，高溫就可能導致阻值微小漂移，并且它不具備電氣隔離，在800V高壓平臺下應用難度較大；霍爾傳感器技術、供應配套材料也成熟，價格適中，重點是實現電氣隔離，安裝方便，其中閉環霍爾精度更高，但是受限于半導體材料特性，在極低溫環境下靈敏度會有所下降，且長時間運行后可能存在微小的零點漂移。

在問題車站的維權投訴案例中，多數發生車輛使用多年后，以及北方嚴寒下（-30℃以下），在這種極低溫度下，傳統傳感器的溫漂可能被放大，導致BMS采集電流數據出現細微偏差?，F(xiàn)在的新能源汽車是高頻繁使用的交通具，在長期積分計算SOC過程中，誤差會累積，最終導致“表顯還有20%，實際卻趴窩”的現象。

隨著用戶對續航精度的提高，以及800V高壓、超充技術的普及，分流器和霍爾傳感器等傳統方案在全溫域、全生命周期、微電流檢測這三個維度上，逐漸逼近了其物理特性的天花板。

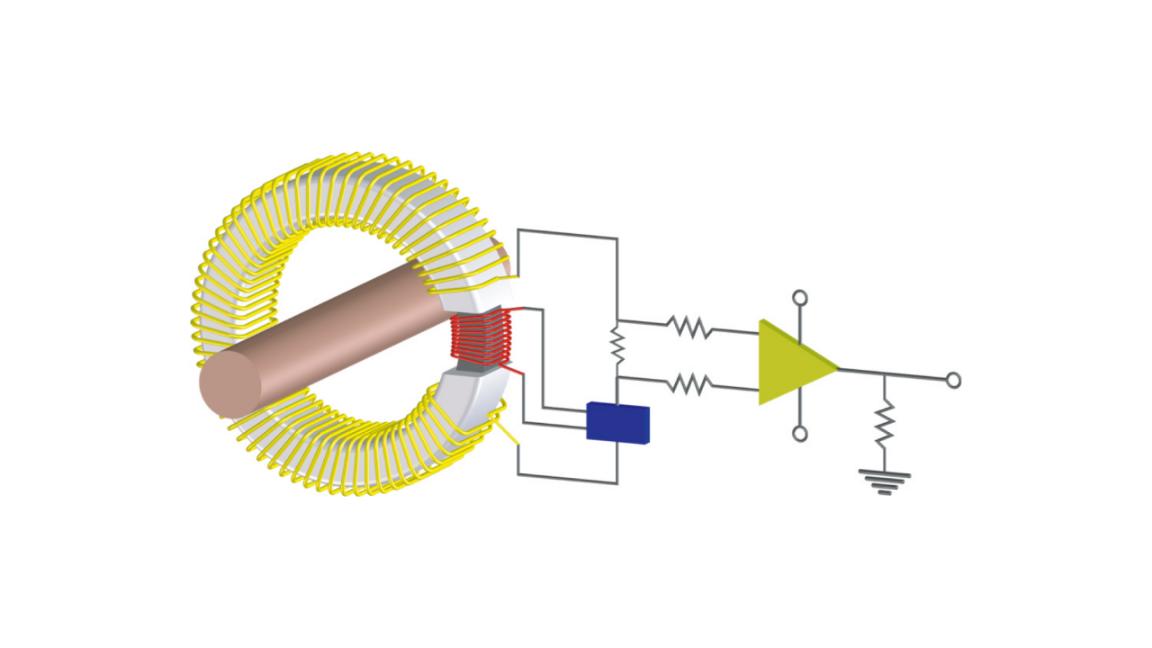

磁通門技術原理：基于磁飽和調制的精密測量

磁通門效應的物理基礎

磁通門效應是指在高磁導率軟磁材料中，當磁感應強度達到飽和值時，材料的磁導率發生突變的物理現象。這一特性使得磁芯能夠像一道“門”一樣，對通過的磁通量進行調制。

與霍爾技術的差異

磁通門無需氣隙的結構優勢，使其在測量精度、長期穩定性方面顯著優于霍爾技術，為了突破上述傳統方案的物理極限，現在越來越多的新能源汽車，尤其是高端車型采用磁通門電流傳感器，它并非取代，而是在對精度和安全有極致要求的場景中，提供了新的解決方案。

1. 原理決定的“低零漂”

磁通門技術利用高導磁率磁芯的飽和特性工作。其最大的物理優勢在于：原理上自帶消磁機制。

查閱多家頭部傳感器廠商的規格書可知，磁通門傳感器在長時間運行后，其零點漂移（Zero Drift）遠低于傳統霍爾傳感器。這意味著，即使車輛使用了5年、8年，BMS對電流的“起跑線”認知依然準確，減少了因傳感器老化導致的SOC估算累積誤差。

2. 極低溫下的“穩定性”

針對北方車主吐槽的“冬季續航縮水”，除了電池活性降低外，傳感器的溫漂也是因素之一。

新一代車規級磁通門傳感器，如芯森電子的FR1C系列，其增益誤差溫度漂移（TCG）可控制在±0.05%/K級別，在-40℃至85℃范圍內保持極高的線性度。這使得BMS在極寒環境下，依然能獲得相對精準的電流數據，從而給出更可信的剩余里程預測，減少用戶的“里程焦慮”。

3. “大小通吃”的檢測能力

電池安全往往始于微小的絕緣故障。傳統方案在檢測大電流（如加速、充電）時表現良好，但在檢測毫安級甚至微安級的微弱漏電流時，信噪比往往不足。

磁通門傳感器憑借極高的靈敏度（輸出噪聲水平可低至±10mA），能夠同時兼顧“大電流計量”和“微漏電監測”。這對于早期發現電池包內部的微短路、預防熱失控，具有重要的安全意義。

4. 適應800V高壓平臺

隨著800V架構成為主流，對電氣隔離的要求愈發嚴苛。磁通門傳感器天然具備優秀的隔離特性，且易于集成數字輸出（如CAN總線），抗干擾能力強，更適合未來高壓、高電磁干擾的車內環境。

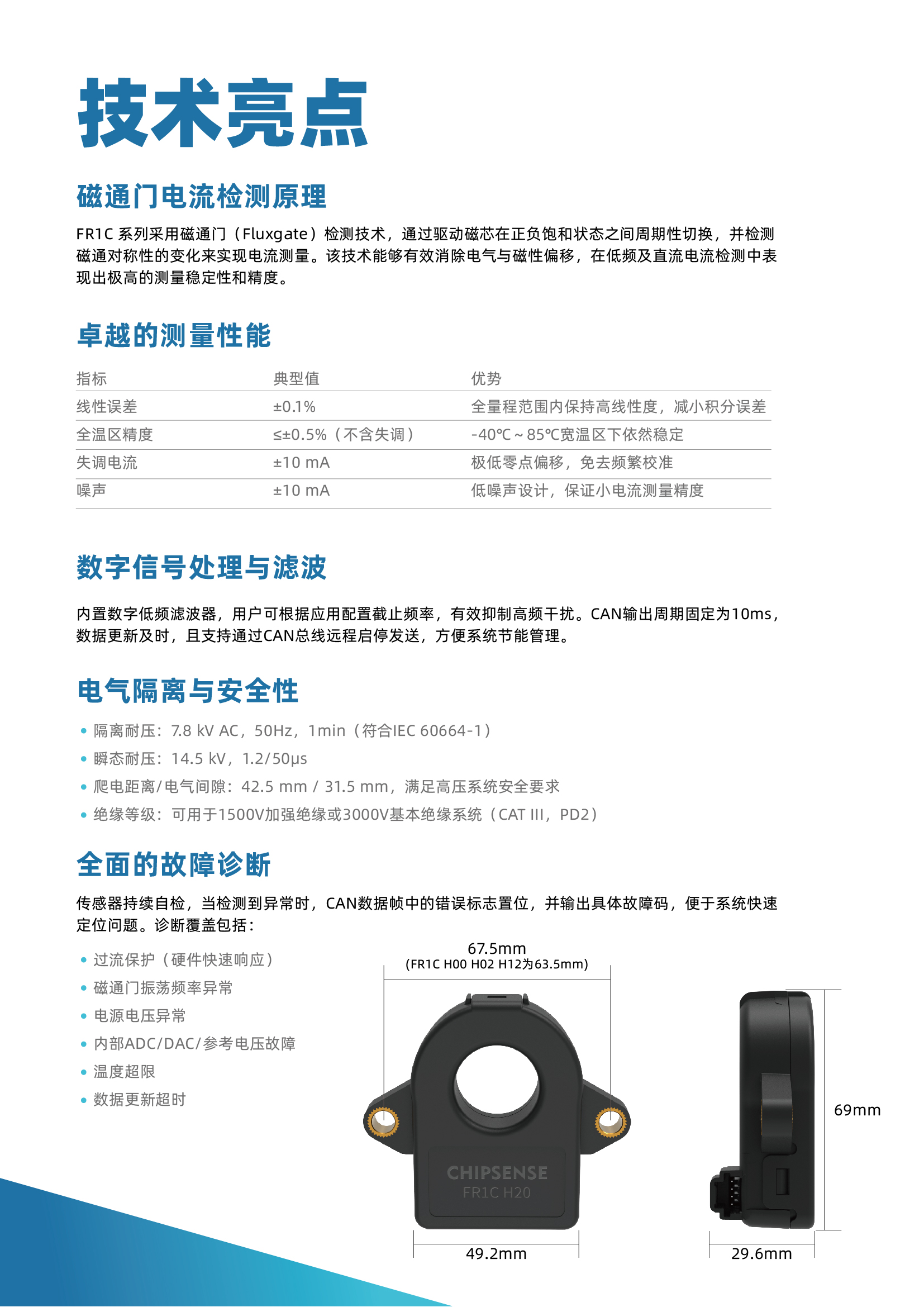

FR1C系列產品深度解析

產品定位與技術特色

FR1C系列是專為混動/電動汽車電池組監測設計的磁通門電流傳感器，采用+12/+24單極供電與高速CAN信號輸出（500Kbps）架構，實現了高壓側（電池母線）與低壓側（控制單元）的完全電氣隔離。

關鍵特性一覽

?測量范圍：如FR1C 300 H00為±300A，F(xiàn)R1C 500 H00為±500A

?供電系統：+8V~+16V和+18V~+28V寬范圍，兼容12V/24V鉛酸電池系統

?輸出接口：CAN 2.0B協議，循環通信周期10±1ms

?防護等級：IP42，外殼材料符合UL 94-V0阻燃標準

?執行標準：IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010

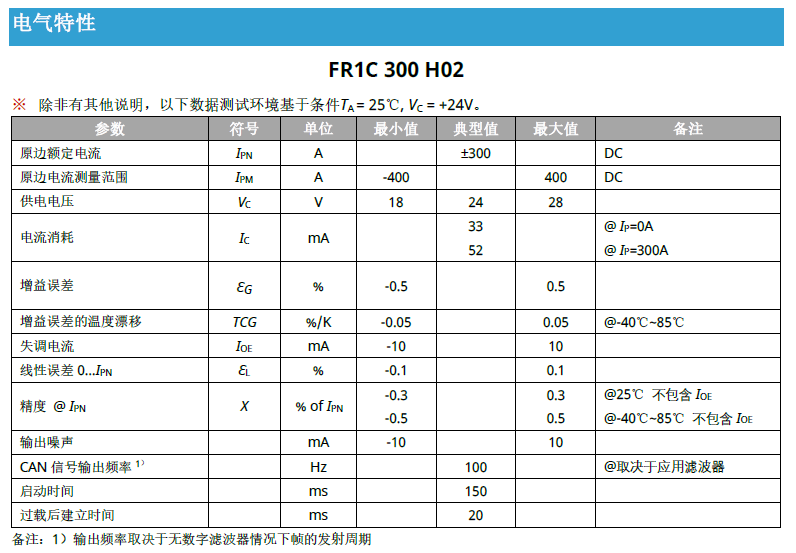

精度性能指標

工程要點：溫漂系數僅±0.05%/K，意味著在-40℃~85℃全溫度范圍內，精度變化控制在±0.5%以內——這對電池管理系統在極端環境下的可靠運行至關重要。

電氣與環境特性解讀

功耗與熱管理

?靜態電流：46mA（IP=0A時）

?滿量程電流：82mA（300A型號）/150mA（500A型號）

?原邊母排溫度：最高105℃（持續運行限值）

設計提示：約120mW的低功耗設計，使其特別適合對能耗敏感的便攜設備與車載系統。

絕緣安全設計

安全警示：傳感器工作時，原邊母排、電源等部位可能承受危險電壓，安裝時必須確保導電部分不可觸及，必要時加裝保護殼或屏蔽罩。

應用場景：從電池管理到儲能安全

新能源汽車電池管理系統（BMS）

?核心功能：實時監測充放電電流，為SOC估算提供μA級精度數據

?安全防護：檢測毫安級漏電流，在絕緣故障初期觸發保護機制

?性能優勢：在電機艙強電磁干擾、高頻振動環境下仍保持穩定測量

儲能電站絕緣監測

隨著GB 44240-2024《電能存儲系統用鋰蓄電池和電池組安全要求》的實施，儲能系統對漏電流監測提出了更高要求。磁通門傳感器憑借：

?高精度：±0.5%測量誤差，滿足實時監測要求

?快響應：500ms響應時間，及時預警絕緣下降

?低溫漂：±1.5mV/℃溫漂系數，適應寬溫域運行

工業自動化與電源監測

?剩余電流測量：光伏逆變器漏電保護

?對稱故障檢測：逆變器輸出端異常監測

?電池管理：傳統鉛酸電池狀態監控

選型與安裝實操指南

型號選擇矩陣

安裝注意事項

1.方向性：當IP按照箭頭方向流動時，輸出為正，安裝時需注意電流方向標識

2.居中原則：測試母線應盡量位于安裝孔的中間位置，確保測量準確性

3.磁環境：傳感器應遠離強磁環境，避免外部磁場干擾

4.緊固力矩：推薦安裝力矩2.1 N·m（±10%），最大不超過3 N·m

5.定期校準：嚴格遵循IEC 61800-5-1標準，建立定期校準機制

CAN通信配置要點

?CAN ID：0x3C2（電流數據）、0x6F0（啟?？刂疲?/p>

?數據格式：32位有符號整數，80000000H=0mA基準

?錯誤管理：內置7種故障模式檢測，通過錯誤提示位實時上報

技術趨勢與行業展望

集成化升級方向

未來磁通門傳感器正朝著“多參數集成”發展，可能整合電壓、溫度測量功能，減少系統部件數量，優化整車布局與成本結構。

小型化與智能化

?芯片化設計：在保持高性能的同時縮小體積，滿足新能源汽車輕量化需求

?數字接口：融入CAN FD、Ethernet等高速通信，支持實時數據上傳與遠程診斷

?AI融合：結合機器學習算法分析歷史電流數據，實現電池健康狀態的預測性維護

800V高壓平臺適配

隨著800V高壓快充平臺成為行業趨勢，磁通門傳感器憑借其高絕緣等級（7.8kV耐壓）與寬量程適應性，將成為高壓系統電流監測的更優技術方案。

精度即安全，數據即資產

在電池管理進入“微安必爭”的時代，磁通門電流傳感器以其顛覆性的技術突破，解決了高精度與小型化不可兼得的歷史難題。從原理層面看，磁通門效應通過磁飽和調制實現了μA級電流的精密測量；從應用層面看，F(xiàn)R1C H00系列為新能源汽車、儲能系統提供了可靠的安全保障。

核心價值總結：

1.精度保障安全：≤0.1%的測量精度，為SOC估算提供可靠數據基礎

2.穩定支撐可靠：極低溫漂系數，確保全溫度范圍內的測量一致性

3.隔離構建防線：高壓側與低壓側的完全電氣隔離，杜絕安全隱患

結語

回到文章頭開所講的3.15投訴、曝光問題，我們不能僅停留在曝光層面上，其更大的意義是推動行業更透明、更嚴謹?shù)姆较虬l(fā)展。對于車企而言，不提倡神話某些技術，也不固守舊方案，應該根據車型定位匹配更合適的技術，并用真實的數據贏得用戶信任才是長久之計，畢竟在新能源這場長跑中，真誠的態度加上科學的技術，才能行的更遠更穩。
