串口屏

串口屏是一個集成了單片機的屏幕模塊，采用的是TTL串口協議，可以直接通過對應指令控制屏幕，
本文采用的串口屏是T0系列的基本型，目的是通過單片機的串口來控制串口屏

串口屏的程序下載

本次實驗需要先給串口單獨下載程序，然后再給單片機下載程序，兩次下載分開進行，現在從以下五個步驟給串口屏下載程序
一、準備材料
USB轉TTL，四根杜邦線，串口屏

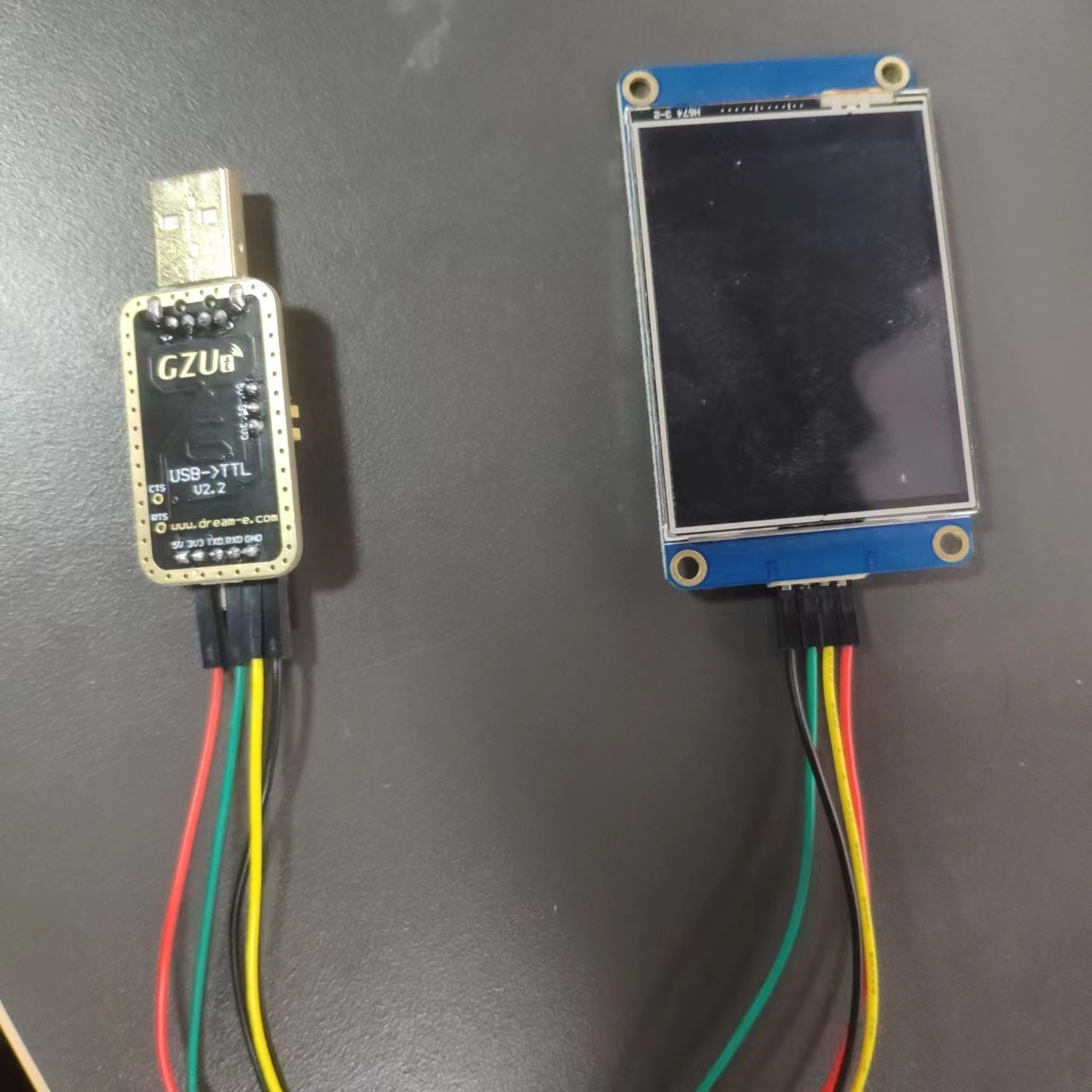

二、接線

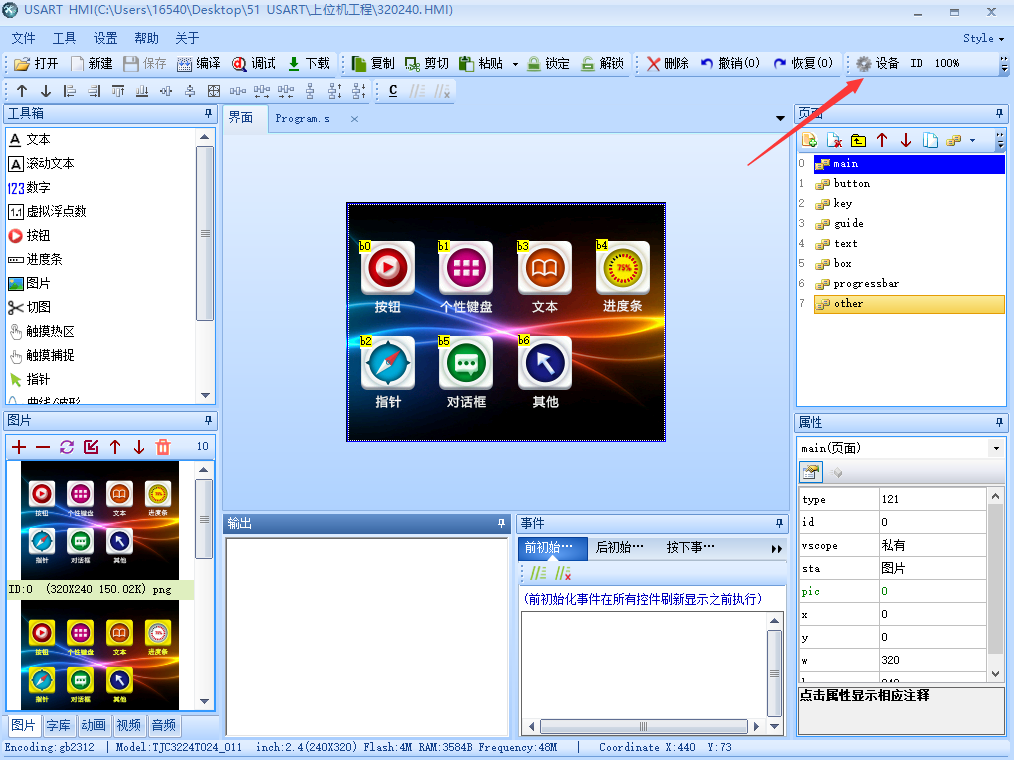

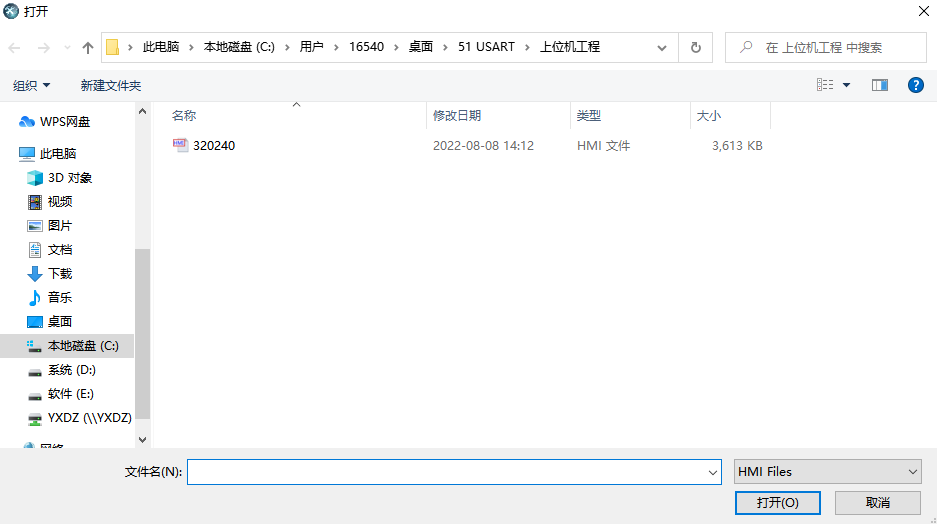

三、打開上位機并選擇對應的工程

需要上位機的可以在評論區留言獲取

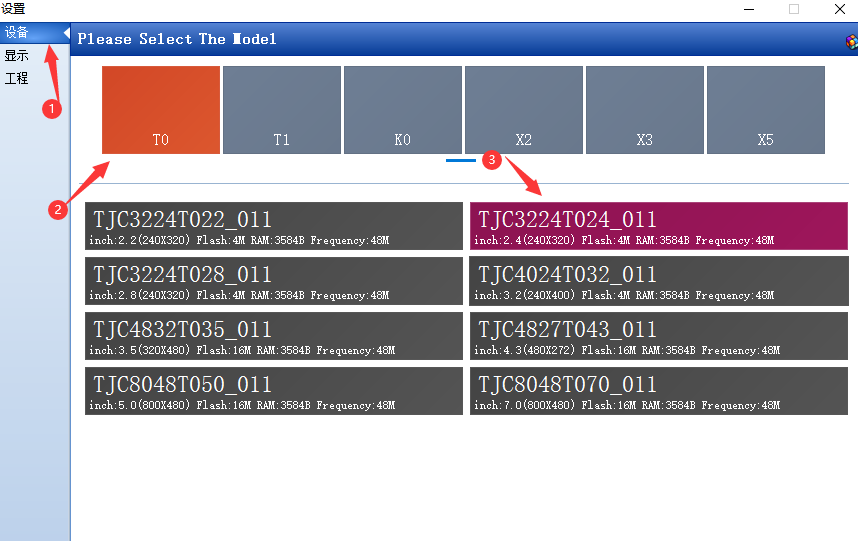

四、選擇對應的型號


五、下載程序

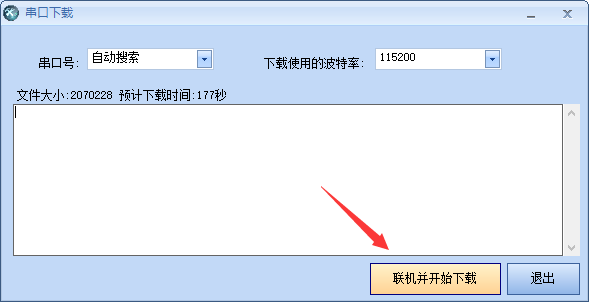

可以直接選擇聯機并下載，它會自動搜索下載

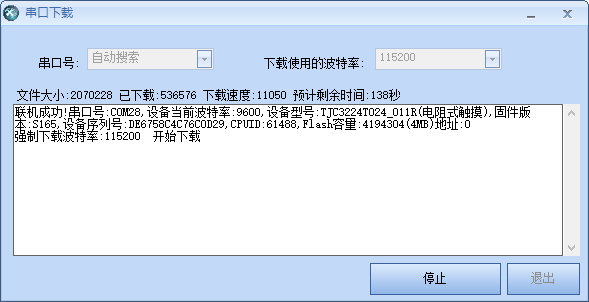

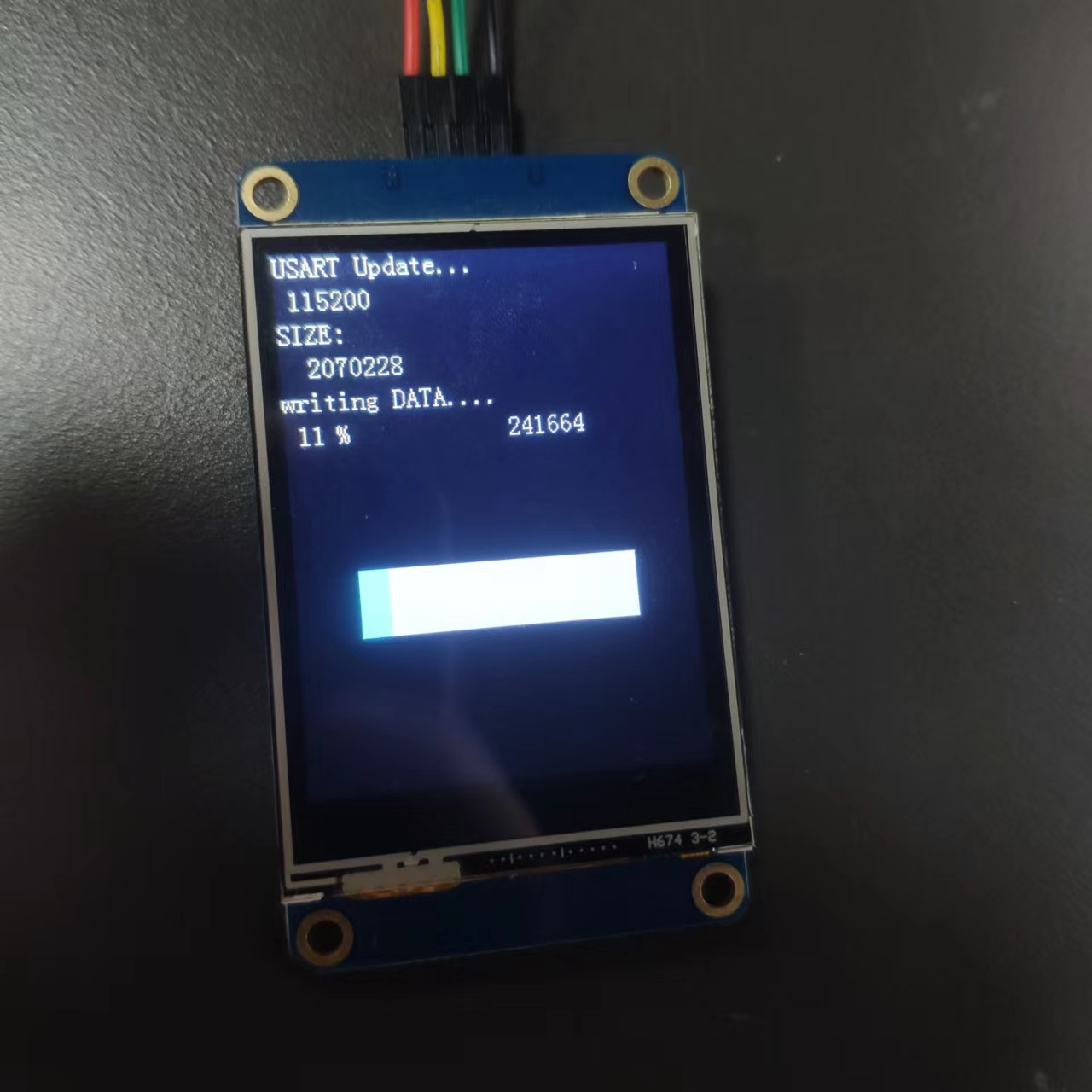

出現這個是聯機成功并開始下載，并且屏幕會出現下載界面

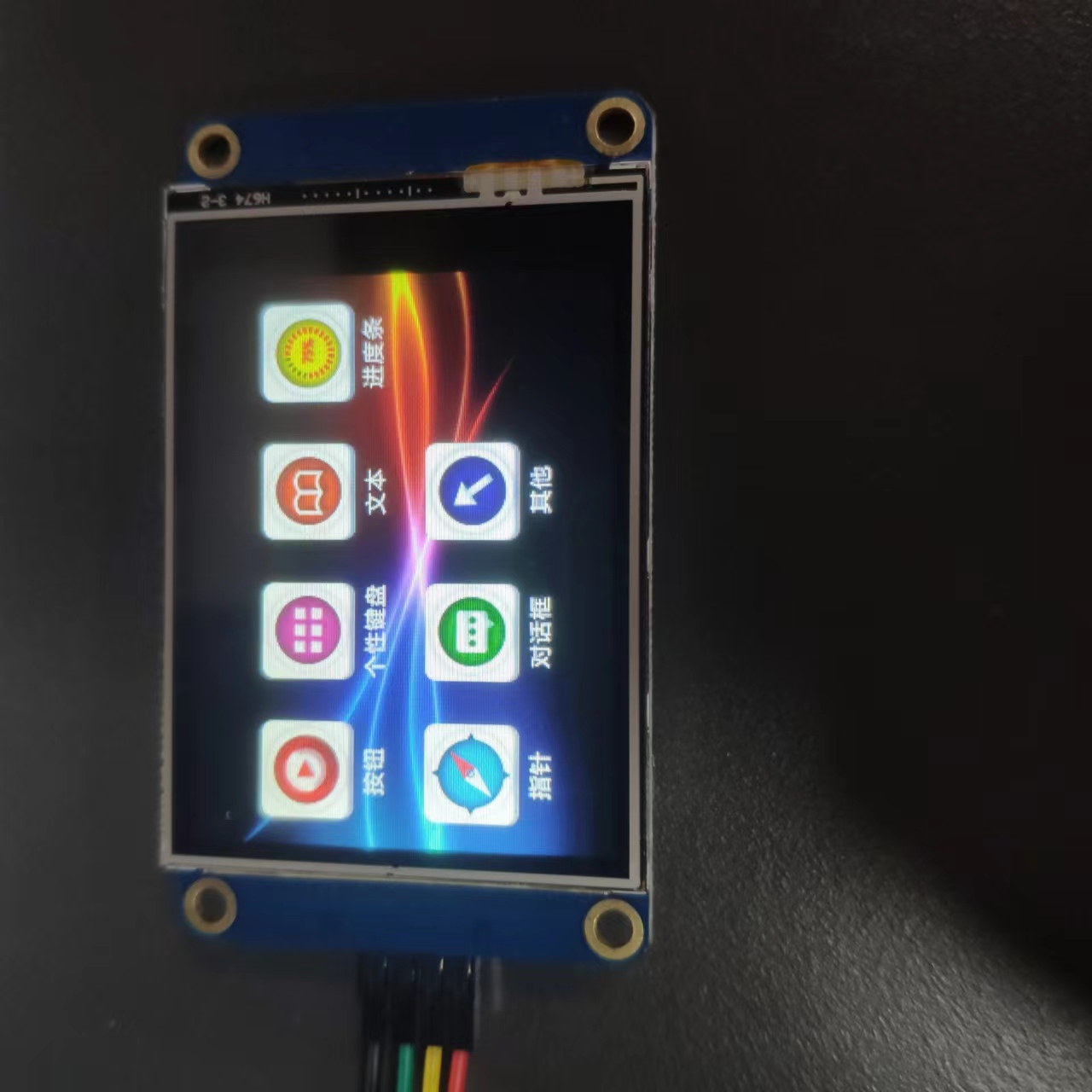

下載程序會顯示工程界面

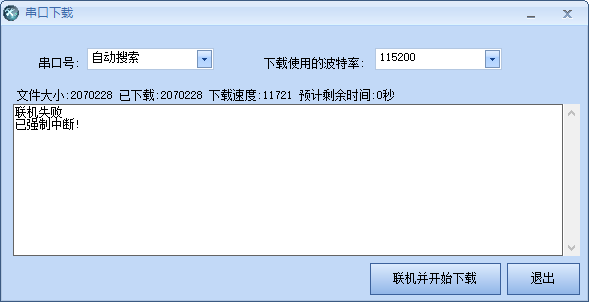

注意 ：如果出現聯機失敗

1.請檢查TX和RX接線是否正確，可以嘗試交換接線，
2.確保USB轉TTL是否正常，
3.插拔一下模塊，確保USB口和串口屏沒有接觸不良

51程序

串口初始化

void UART_Init()	  //9600bps@11.0592MHz
{
	SCON=0x40;
	PCON |=0x80;
	TMOD &= 0x0F;		//設置定時器模式
	TMOD |= 0x20;		//設置定時器模式
	TL1 = 0xFA;		//設置定時初始值
	TH1 = 0xFA;		//設置定時重載值
	ET1 = 0;		//禁止定時器%d中斷
	TR1 = 1;		//定時器1開始計時
	ES=1;       //使能串口接收中斷，
	EA=1;     //打開所有中斷
}

主函數

void main(void)
{
  UART_Init();  //初始化串口，板上的晶振為11.0592MHz，實際的波特率為9600bps
 delayms(80);//等待屏幕初始化,建議50ms以上
 UART_Send_END();//發送一次結束符，清除上電產生的串口雜波數據
  while(1)
  {
  	UART_Send_Str("cls BLACK");//發控制指令
  	UART_Send_END();           //發結束符
 	delayms(2000);
  	UART_Send_Str("cls RED");
  	UART_Send_END();
  	delayms(2000);
	UART_Send_Str("page 4");
	UART_Send_END();
	UART_Send_Str("t0.txt="春風不度玉門關"");
	UART_Send_END();
	UART_Send_Str("xstr 0,0,40,40,0,RED,BLACK,1,1,1,"中國"");//不建議使用這種指令去顯示漢字，建議在上位機上輸入你要顯示的漢字
	UART_Send_END();
	delayms(2000);
  }

}

單片機用的是STC89C52RC，晶振用的是11.0592M
把程序下載到單片機之后在接串口屏（一定要先下載程序再接線，不然會下載不了程序）
串口屏和單片機的接線為：

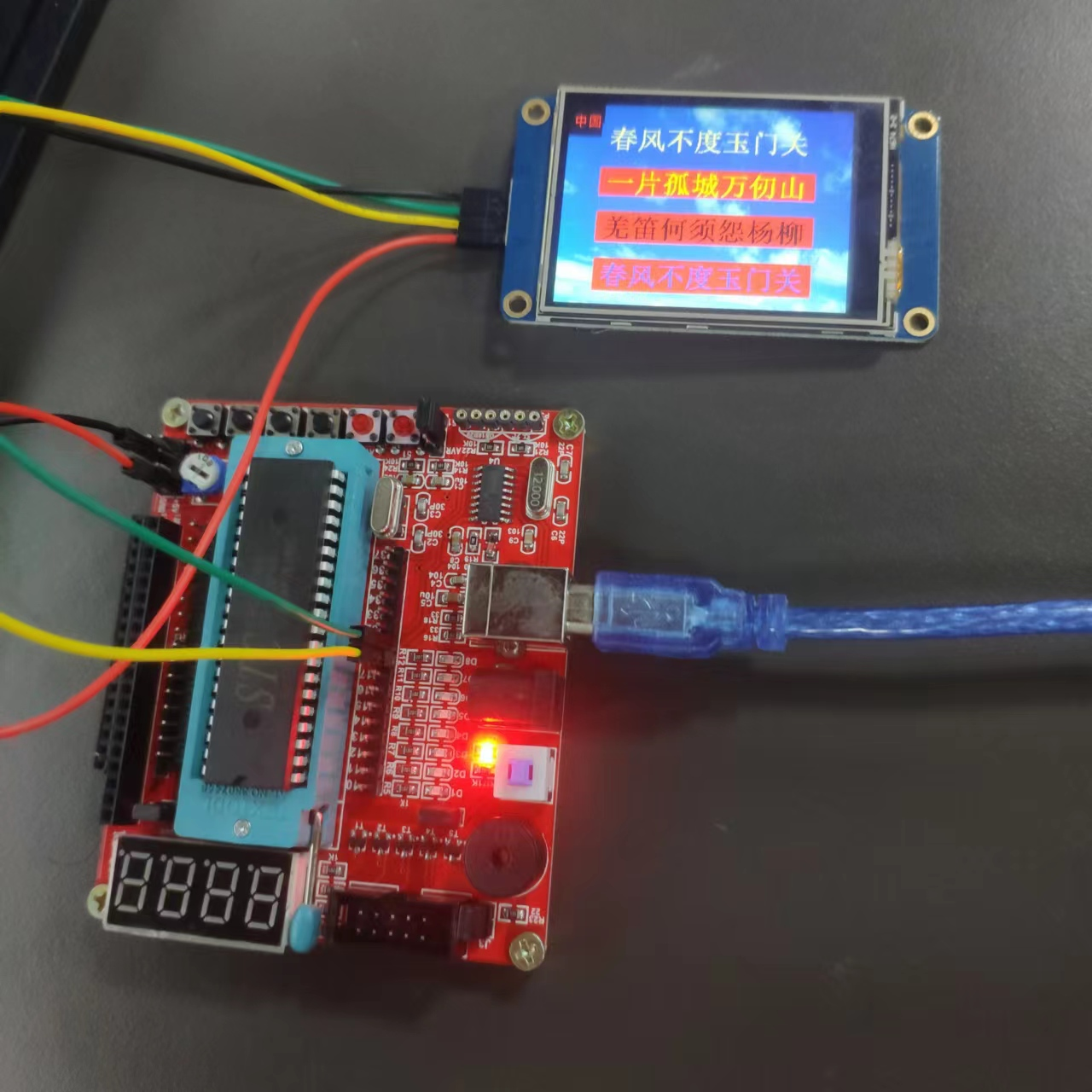

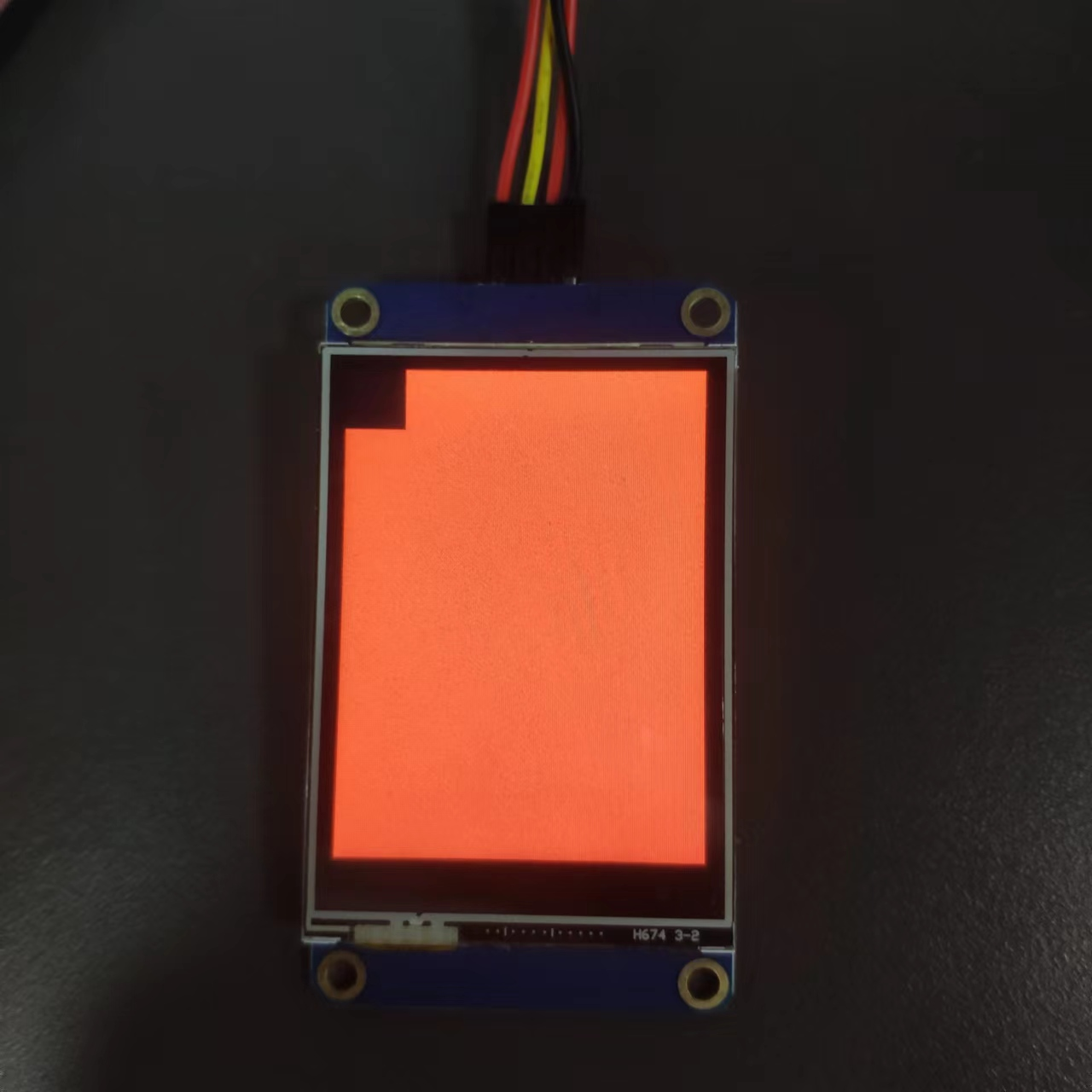

實驗現象：
接好線之后下載復位一下單片機，

總結

實驗現象和下載程序都會比較慢，而且要先下載對應的程序，否則會一直卡住顯示一下界面

需要工程和上位機的可以在評論區留言獲取
