前言：構筑空中通勤的“能量基石”——論功率器件選型的系統思維

在低空經濟與城市立體交通蓬勃發展的今天，一款安全可靠的載人低空通勤飛行器，不僅是空氣動力學、飛控與電池技術的結晶，更是一部對電能轉換與管理要求極端苛刻的“空中能量中樞”。其核心性能——超長的續航里程、瞬態響應的動力輸出、以及全系統的高可靠與輕量化，最終都深深植根于一個決定性的底層模塊：高功率密度與高可靠性的功率電子系統。

本文以系統化、協同化的設計思維，深入剖析載人低空通勤飛行器在功率路徑上的核心挑戰：如何在滿足極高效率、極致可靠性、嚴苛散熱和重量控制的多重約束下，為高壓直流配電、主推進電機驅動及關鍵輔助系統這三個關鍵節點，甄選出最優的功率MOSFET組合。

在載人低空通勤飛行器的設計中，功率轉換模塊是決定航程、安全性與功率密度的核心。本文基于對系統效率、熱管理、重量與安全性的綜合考量，從器件庫中甄選出三款關鍵MOSFET，構建了一套層次分明、優勢互補的功率解決方案。

一、 精選器件組合與應用角色深度解析

1. 高壓配電核心：VBPB18R47S (800V, 47A, TO-3P) —— 主電池鏈路與預充/隔離開關

核心定位與拓撲深化：作為連接高壓電池包與各子系統（如電驅、DC-DC）的主干道開關或預充電路核心開關。800V耐壓完美匹配800V高壓平臺趨勢，為電池直接供電提供充足安全裕量，應對負載突卸及短路等瞬態高壓沖擊。

關鍵技術參數剖析：

導通能力：90mΩ @10V的極低Rds(on)（對于800V器件而言）意味著在承載數十安培主回路電流時，導通損耗極低，直接提升系統效率并減少熱量產生。

封裝優勢：TO-3P封裝提供優異的散熱路徑和較高的功率處理能力，適合作為承載主功率路徑的“電力閘門”。

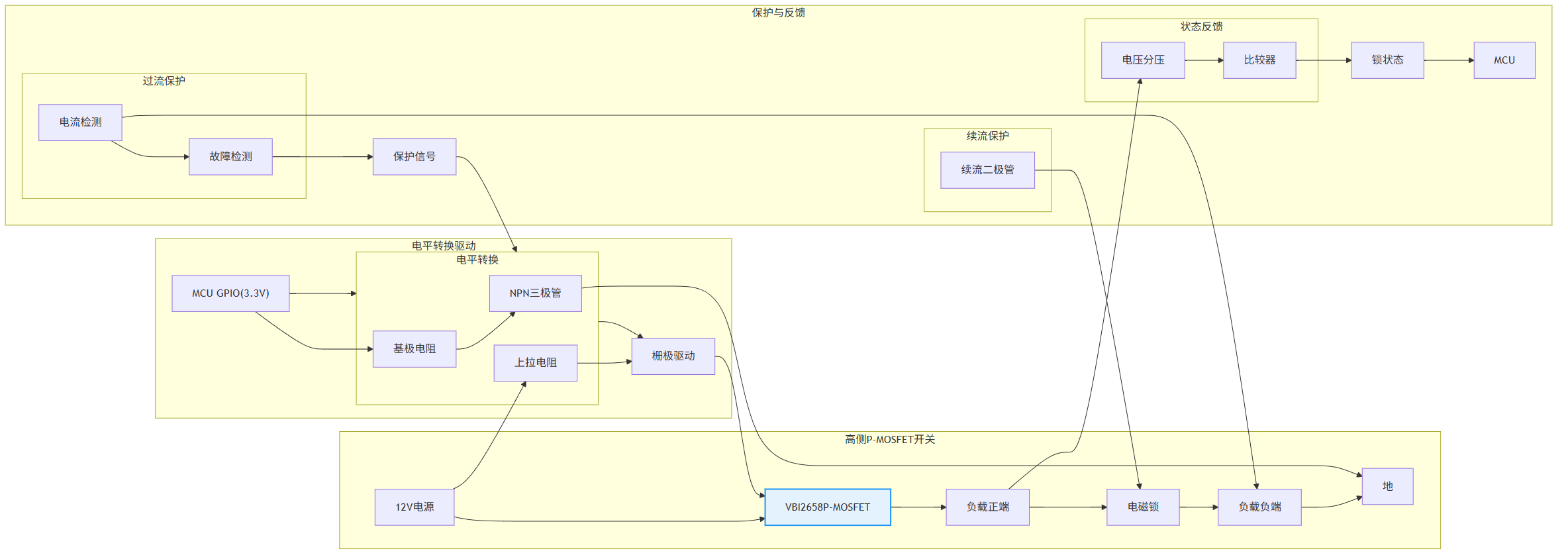

圖1: 載人低空通勤方案與適用功率器件型號分析推薦VBA3307與VBM1803與VBPB18R47S與產品應用拓撲圖_01_total

選型權衡：相較于導通電阻更高的普通高壓MOSFET，此款在導通損耗、熱性能和體積重量間取得了卓越平衡，是構建輕量化高壓配電系統的關鍵。

2. 動力心臟：VBM1803 (80V, 195A, TO-220) —— 主推進電機驅動逆變橋

核心定位與系統收益：作為低壓大電流電機驅動逆變橋的核心開關（如用于低壓輔助推進或環控系統電機，或作為多相大電流驅動的一相）。其驚人的3mΩ @10V Rds(on)和195A連續電流能力，直接決定了電驅系統的銅損和最大輸出能力。
效率與功率密度：極低的導通損耗是實現高功率密度電驅的基礎，允許在更小的散熱條件下輸出更大功率，對減輕飛行器重量至關重要。
瞬態響應：極低的Rds(on)通常伴隨優異的柵極特性，有助于實現高頻PWM控制，提升電機控制精度和動態響應速度。
驅動設計要點：需配備強大且低阻抗的柵極驅動器，以快速驅動其較大的輸入電容，確保開關速度，減少開關損耗。需精細布局以最小化功率回路寄生電感。

3. 智能集成管家：VBA3307 (Dual-N 30V, 13.5A, SOP8) —— 關鍵低壓輔助系統與負載管理

核心定位與系統集成優勢：雙N溝道MOSFET集成封裝，是管理各類低壓12V/24V輔助負載（如航電、照明、傳感器、伺服機構）的理想“智能開關”。其極低的10mΩ @10V導通電阻確保了低損耗的電源路徑。
應用舉例：可用于冗余電源切換、負載的智能上電時序控制、或故障情況下的快速負載隔離，提升系統安全性。
PCB設計價值：SOP8小型化封裝極大節省了寶貴的PCB空間，簡化了多路負載管理的布線復雜度，符合航空電子設備高集成度、高可靠性的要求。

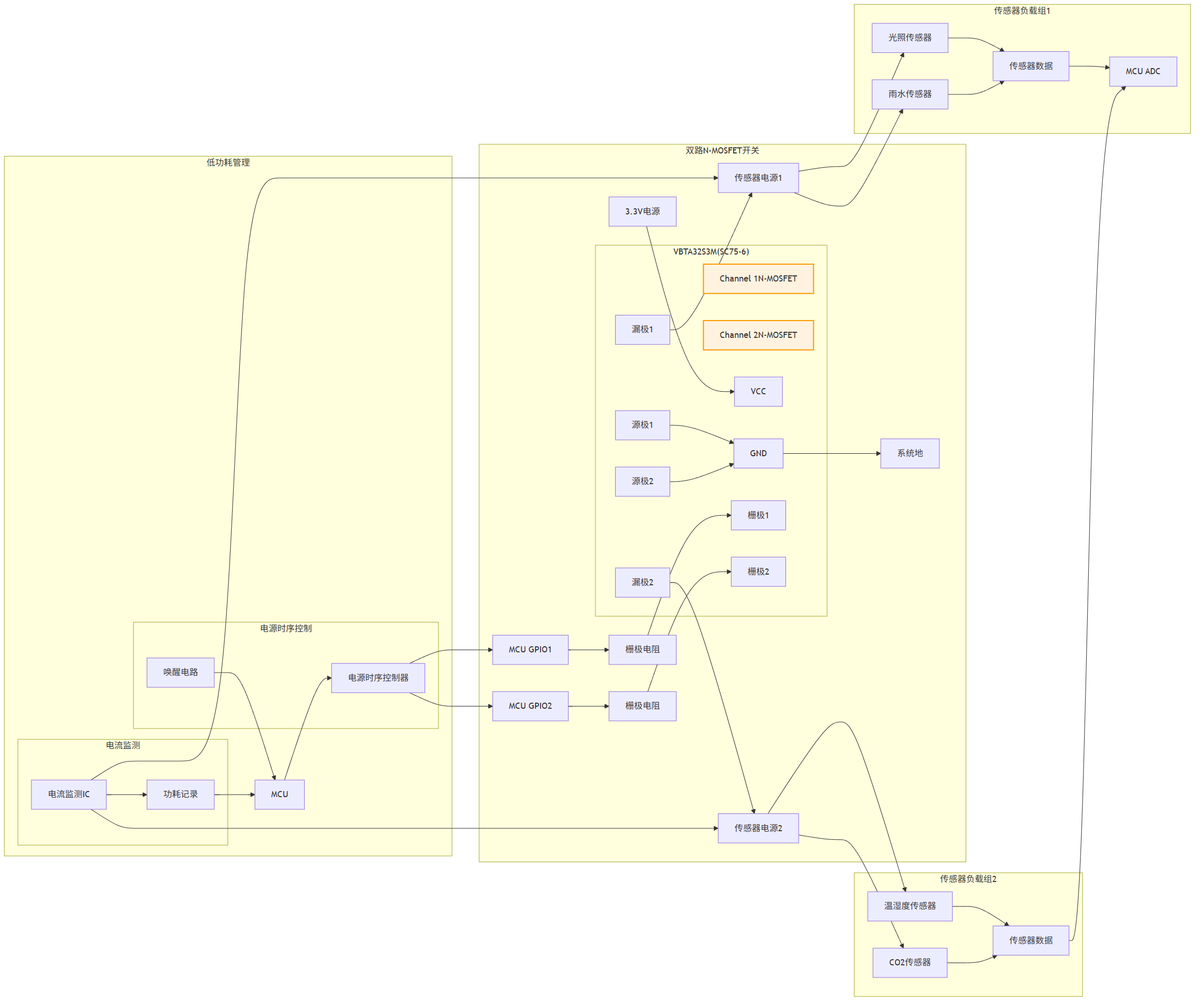

圖2: 載人低空通勤方案與適用功率器件型號分析推薦VBA3307與VBM1803與VBPB18R47S與產品應用拓撲圖_02_hv

選型原因：在低壓域，采用雙N-MOS配合自舉或隔離驅動方案，可以比P-MOS獲得更低的導通電阻和成本，特別適合需要高效率、多通道控制的輔助電源管理系統。

二、 系統集成設計與關鍵考量拓展

1. 拓撲、驅動與控制閉環

高壓配電管理：VBPB18R47S的驅動需采用隔離方案，其開關狀態應由主控制器監控，實現過流、過溫保護及預充過程的精確控制。
電驅系統協同：VBM1803作為電機控制算法的最終執行單元，其開關的一致性與可靠性直接關乎飛行安全。需采用匹配的預驅或驅動IC，并確保信號完整性。
智能負載管理：VBA3307可由分布式電源管理IC或MCU直接控制，實現負載的軟啟動、狀態監測與診斷，構建健壯的低壓配電網絡。

2. 分層式熱管理策略

一級熱源（主動/強制冷卻）：VBM1803是主要熱源之一，必須安裝在具有良好熱設計的散熱器上，并考慮利用飛行器自帶的氣流進行強制冷卻。
二級熱源（傳導冷卻）：VBPB18R47S作為高壓主開關，其散熱器設計需與系統結構件結合，通過金屬框架或?qū)Ｓ蒙岚暹M行高效熱傳導。
三級熱源（PCB散熱）：VBA3307及周邊驅動電路，依靠PCB內部大面積的電源層和地層以及過孔陣列進行散熱，通常無需額外散熱器。

3. 可靠性加固的工程細節

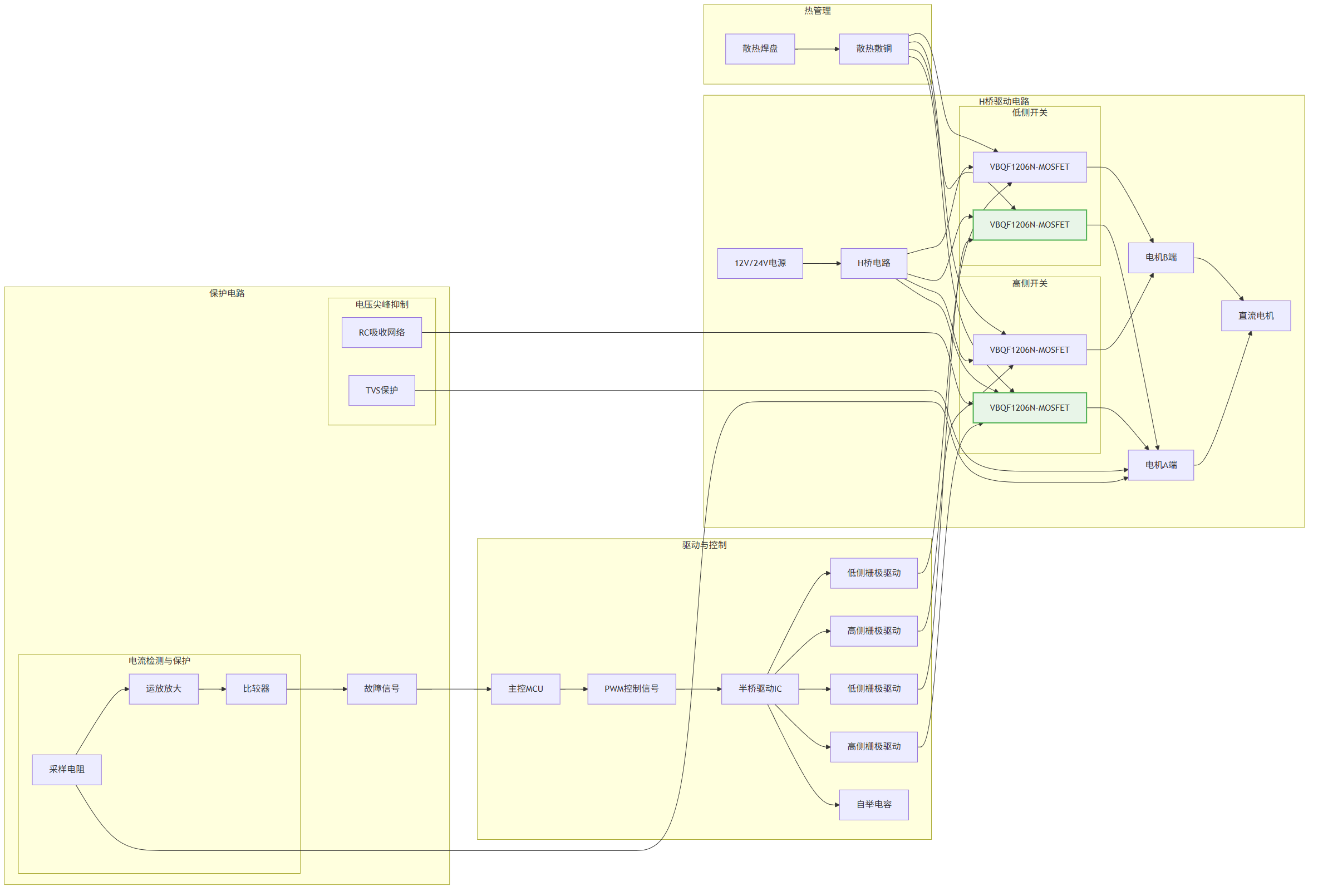

圖3: 載人低空通勤方案與適用功率器件型號分析推薦VBA3307與VBM1803與VBPB18R47S與產品應用拓撲圖_03_motor

電氣應力防護：

VBPB18R47S：在高壓電池側，必須考慮緩沖吸收電路以抑制關斷電壓尖峰，并配置可靠的過壓保護（如TVS）。
感性負載管理：為VBA3307控制的繼電器、小電機等感性負載，必須配置續流二極管或RC吸收網絡。
柵極保護深化：所有MOSFET的柵極需采用低阻抗驅動路徑，并增加?xùn)艠O電阻和穩壓管/TVS進行保護，防止Vgs過沖。在高壓側，確保驅動隔離耐壓足夠。

降額實踐：
電壓降額：VBPB18R47S的工作電壓應顯著低于其800V額定值，建議在最高系統電壓下仍有30%以上裕量。

電流與熱降額：嚴格依據器件手冊的SOA曲線和瞬態熱阻曲線，根據實際工作的最高環境溫度和散熱條件，對VBM1803等大電流器件進行降額使用，確保在電機啟動或堵轉等瞬態工況下的安全。

三、 方案優勢與競品對比的量化視角

效率與重量優勢可量化：采用VBPB18R47S替代傳統接觸器或更高Rds(on)的MOS方案，可減少主配電通路數百毫歐的導通電阻，在百安級電流下，每飛行小時可節省可觀的電能，直接貢獻于航程提升或電池重量減輕。
系統集成度與可靠性提升：使用VBA3307集成雙MOS管理多路負載，相比分立方案可節省超過50%的布板面積，減少連接點，顯著提升低壓系統的可靠性（更高的MTBF）。
安全等級強化：精選的高壓、大電流器件經過充分降額和加固設計，能為關鍵的動力與配電系統提供軍用或航空級的可靠性基礎，滿足載人通勤對安全的極致要求。

四、 總結與前瞻

本方案為載人低空通勤飛行器提供了一套從高壓電池配電到主/輔電驅，再到智能低壓負載的完整、優化功率鏈路。其精髓在于“電壓分級，精準匹配”：

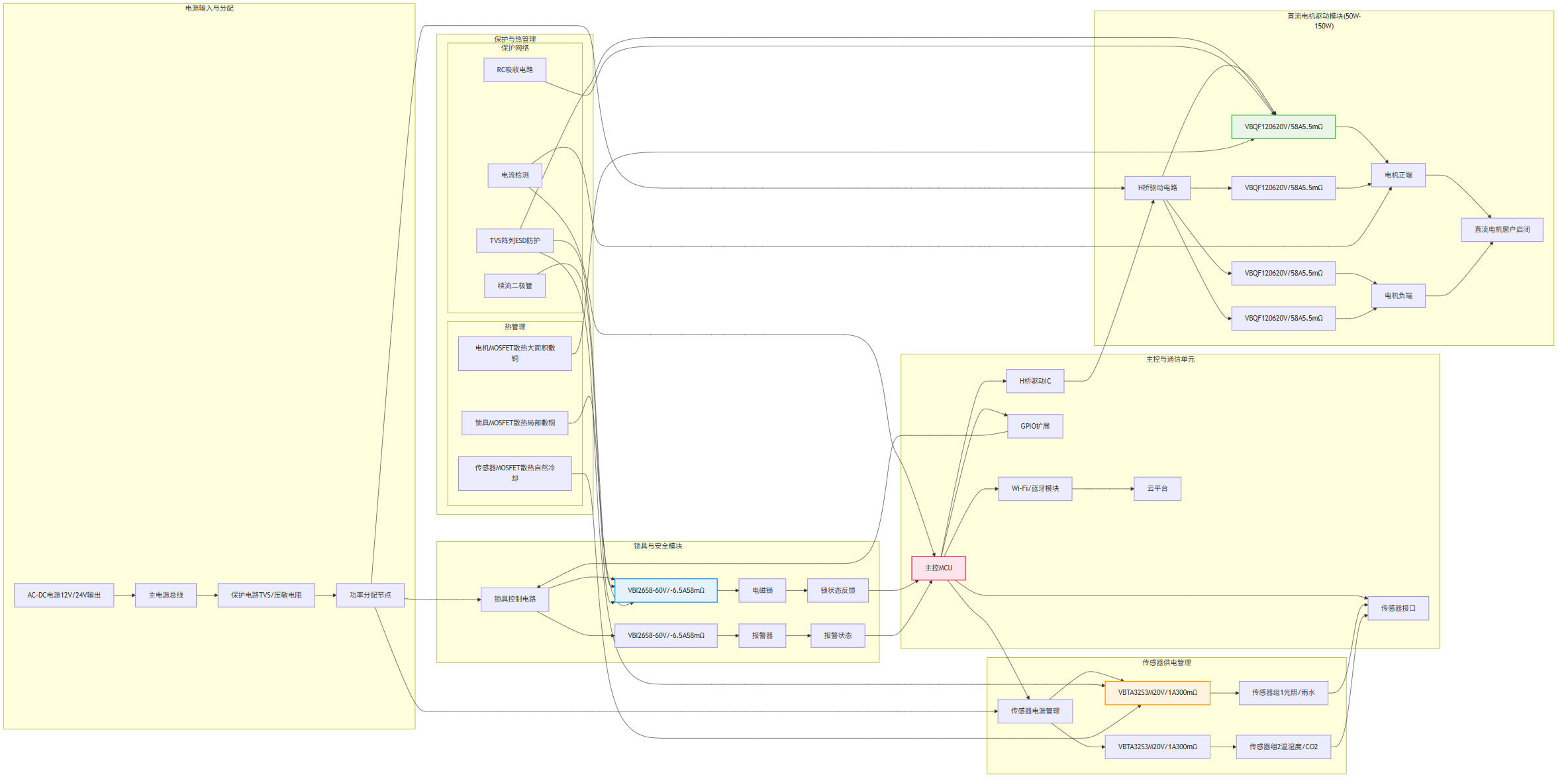

圖4: 載人低空通勤方案與適用功率器件型號分析推薦VBA3307與VBM1803與VBPB18R47S與產品應用拓撲圖_04_aux

高壓配電級重“可靠與高效”：在800V平臺下選用導通特性優異的專用高壓MOSFET，保障能源主干道的安全與低損耗。
主電驅級重“功率密度與響應”：在電流最大的路徑投入頂級性能的低壓大電流MOSFET，換取極致的效率與功率輸出。
輔助系統級重“集成與智能”：通過高集成度的低壓多路開關，實現負載的精細化管理與系統智能化。

未來演進方向：

碳化硅（SiC）全面應用：對于下一代更高電壓、更高頻率的電驅系統，主逆變橋可采用SiC MOSFET以大幅降低開關損耗，提升效率與功率密度，并允許提高電機轉速以減輕電機重量。
智能功率模塊（IPM）集成：考慮將電機驅動、高壓隔離驅動與MOSFET集成于單一模塊，極大簡化設計，提升功率密度與可靠性，并便于熱管理。
工程師可基于此框架，結合具體飛行器的電壓平臺（如400V或800V）、推進功率等級、輔助系統復雜度及安全等級要求（如ASIL-D）進行細化和調整，從而設計出滿足適航要求且具備卓越市場競爭力的先進空中載具。
