隨著工業節能降耗需求的日益迫切與電力成本不斷攀升，儲能系統已成為現代造紙廠實現能源優化、削峰填谷及應急備電的核心設施。其功率轉換與電池管理單元作為能量雙向流動的控制中樞，直接決定了系統的充放電效率、運行可靠性、成本及使用壽命。功率MOSFET與IGBT作為該系統中的關鍵開關器件，其選型質量直接影響系統能效、功率密度、抗沖擊能力及長期穩定性。本文針對造紙廠儲能系統的高壓、大電流、頻繁充放電及嚴苛工業環境要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率器件選型與設計實施方案。

圖1: 造紙廠儲能系統方案與適用功率器件型號分析推薦VBPB18R11S與VBNCB1303與VBE16R12S與VBPB165I80與VBK362K與產品應用拓撲圖_01_total

一、選型總體原則：系統適配與平衡設計
功率器件的選型不應僅追求單一參數的優越性，而應在電壓電流等級、開關損耗、熱管理、封裝及長期可靠性之間取得平衡，使其與系統整體需求精準匹配。
1. 電壓與電流裕量設計
依據系統直流母線電壓（常見400V-800V），選擇耐壓值留有 ≥30%-50% 裕量的器件，以應對電網波動、開關尖峰及感性負載反沖。同時，根據系統的持續與峰值充放電電流，確保電流規格具有充足余量，通常建議連續工作電流不超過器件標稱值的 50%-60%。
2. 低損耗優先
損耗直接影響系統整體能效與散熱成本。傳導損耗與導通電阻 (R_{ds(on)}) 或飽和壓降 (V_{CEsat}) 成正比，應選擇導通特性更優的器件；開關損耗與柵極電荷 (Q_g) 及電容相關，對于高頻開關應用，低 (Q_g) 有助于降低動態損耗并提升頻率。
3. 封裝與散熱協同
根據功率等級、安裝方式及散熱條件選擇封裝。大功率主回路宜采用熱阻低、便于安裝散熱器的封裝（如TO-3P、TO-263、TO-220F）；輔助或信號控制電路可選小型封裝以提高板卡集成度。布局時必須考慮與散熱器的熱連接可靠性。
4. 可靠性與環境適應性
工業環境存在高溫、粉塵、振動等挑戰，且系統需長期連續運行。選型時應注重器件的工作結溫范圍、抗沖擊電流能力、抗浪涌能力及長期使用下的參數穩定性，優先選擇工業級或具備高可靠性的產品。
二、分場景器件選型策略

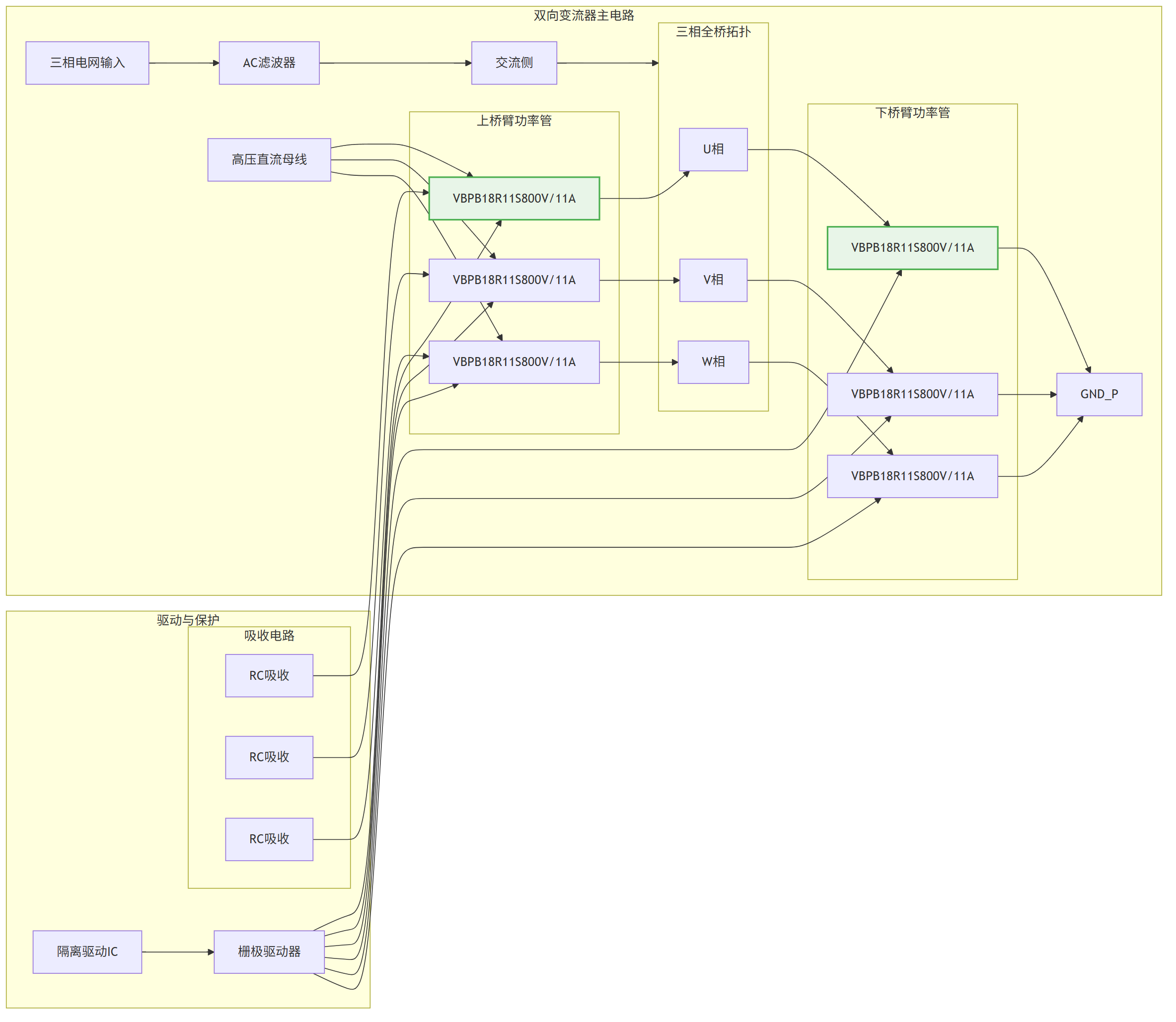

圖2: 造紙廠儲能系統方案與適用功率器件型號分析推薦VBPB18R11S與VBNCB1303與VBE16R12S與VBPB165I80與VBK362K與產品應用拓撲圖_02_pcs

造紙廠儲能系統主要功率環節可分為三類：高壓DC/AC雙向變流器（PCS）、電池管理系統（BMS）中的充放電控制、輔助電源與監控單元。各類環節工作特性不同，需針對性選型。
場景一：高壓DC/AC雙向變流器主功率開關（50kW-200kW級）
此環節是儲能系統的核心，處理高壓、大功率能量轉換，要求器件具備高耐壓、低導通損耗和高可靠性。
- 推薦型號：VBPB18R11S (N-MOSFET, 800V, 11A, TO-3P)
- 參數優勢：
- 采用SJ_Multi-EPI技術，耐壓高達800V，為400V-500V母線系統提供充足裕量。
- 導通電阻 (R_{ds(on)}) 為500mΩ (@10V)，在高壓MOSFET中具有較低的傳導損耗。
- TO-3P封裝機械強度高，與散熱器接觸面積大，熱阻低，利于大功率散熱。
- 場景價值：
- 適用于PCS的Boost/Buck及逆變橋臂，支持高頻開關（如16kHz-20kHz），有助于減小濾波電感體積與成本。
- 高耐壓與堅固封裝保障了在工業電網波動及復雜工況下的長期運行可靠性。
- 設計注意：
- 需搭配高性能隔離驅動IC，確保柵極驅動穩定可靠。
- 必須采用低感母排布局，并在漏-源極并聯吸收電容以抑制電壓尖峰。
場景二：電池包充放電控制與路徑管理（高電流開關）
此環節負責電池簇的接入、斷開及電流控制，要求極低的導通損耗以最小化壓降和熱損耗，并具備高電流處理能力。
- 推薦型號：VBNCB1303 (N-MOSFET, 30V, 90A, TO-262)
- 參數優勢：
- 采用Trench技術，導通電阻極低，僅3.4mΩ (@10V)，傳導損耗微乎其微。
- 連續電流高達90A，可輕松應對電池側的大電流充放電需求。
- 柵極閾值電壓 (V_{th}) 為1.7V，易于由控制板直接驅動。
- 場景價值：
- 可作為電池包主回路開關或用于主動均衡電路，其超低 (R_{ds(on)}) 能顯著減少通路損耗，提升系統整體能效。
- 高電流能力為系統擴容和應對峰值電流提供了堅實基礎。

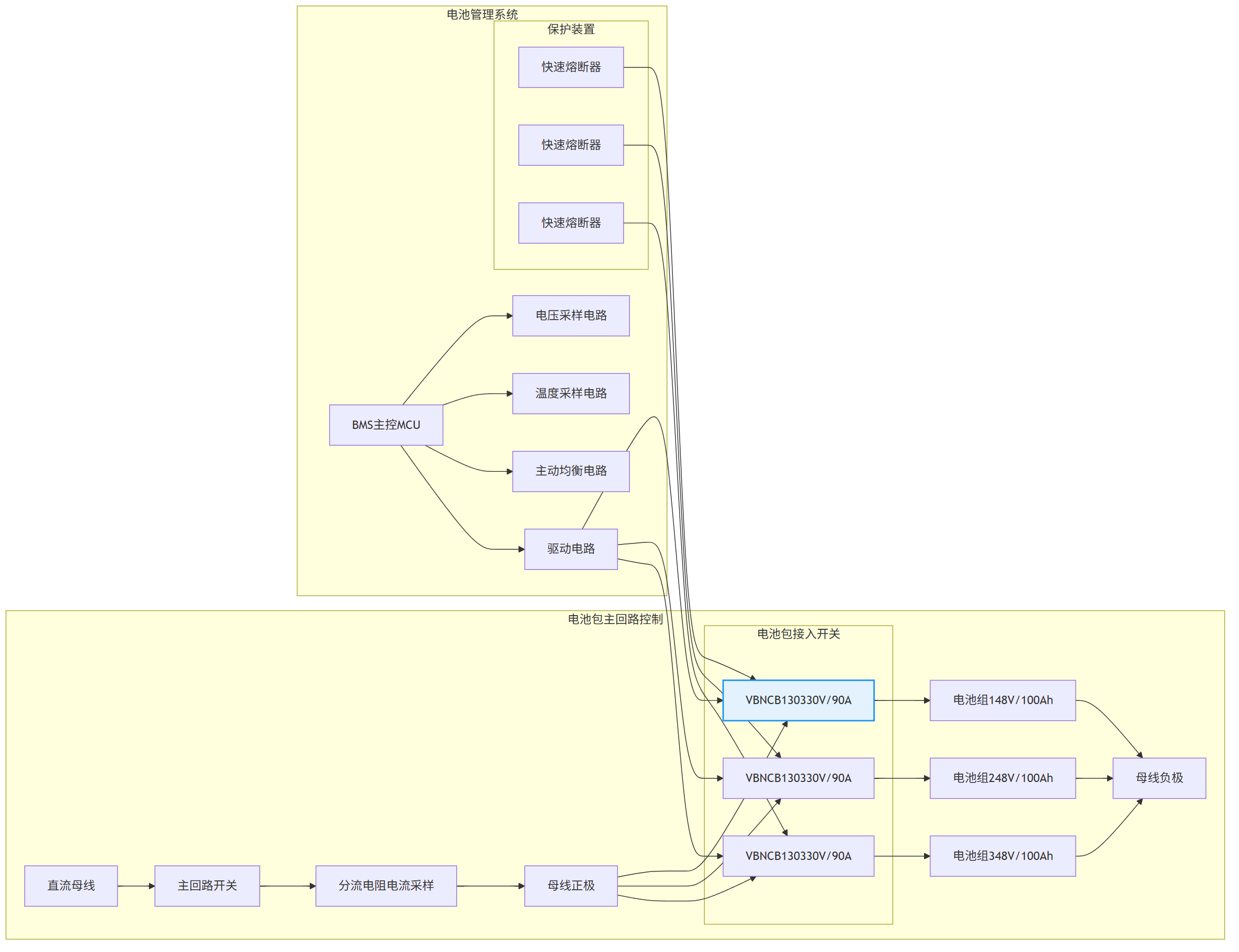

圖3: 造紙廠儲能系統方案與適用功率器件型號分析推薦VBPB18R11S與VBNCB1303與VBE16R12S與VBPB165I80與VBK362K與產品應用拓撲圖_03_bms

- 設計注意：
- PCB布局需采用開爾文連接以準確采樣電流，并使用厚銅箔或銅排承載電流。
- 柵極需配置適當的電阻和TVS管，防止干擾和靜電損壞。
場景三：輔助電源與系統保護開關（緊湊與高集成需求）
此環節為控制板、傳感器、風扇等輔助負載供電，并可能用于系統保護隔離，強調高集成度、低功耗和靈活控制。
- 推薦型號：VBK362K (Dual N+N MOSFET, 60V, 0.3A, SC70-6)
- 參數優勢：
- 集成雙路N溝道MOSFET于超小SC70-6封裝內，極大節省PCB空間。
- 耐壓60V，足以應對輔助電源的24V或48V總線。
- 邏輯電平驅動（(V_{th}) 1.7V），兼容3.3V/5V MCU直接控制。
- 場景價值：
- 可用于多路輔助電源的智能配電開關，實現不同功能模塊的獨立上下電管理，降低待機功耗。
- 雙路獨立控制可用于構建簡單的保護或互鎖邏輯電路，增強系統安全性。
- 設計注意：
- 由于連續電流較小，適用于信號或小功率負載切換，不可用于主功率路徑。
- 布局時注意對稱走線，確保兩路開關特性一致。
三、系統設計關鍵實施要點
1. 驅動與保護電路優化
- 高壓MOSFET（如VBPB18R11S）：必須使用隔離型驅動芯片，提供足夠的驅動電流和負壓關斷能力，并設置嚴格的硬件死區。
- 大電流MOSFET（如VBNCB1303）：驅動回路阻抗需盡可能低，以加快開關速度，減少過渡損耗。建議集成米勒鉗位功能防止誤導通。
- 多路小信號MOSFET（如VBK362K）：MCU直驅時，柵極串接限流電阻，并注意走線遠離噪聲源。
2. 熱管理設計
- 分級散熱策略：
- 高壓大電流器件（TO-3P, TO-262）必須安裝在經過計算的散熱器上，并采用高性能導熱硅脂。
- 輔助開關器件可通過PCB敷銅自然散熱，在密閉空間需考慮風道設計。
- 監控與降額：在造紙廠可能的高溫車間環境（>45℃）下，應對所有器件進行結溫監控和電流/功率降額使用。
3. EMC與可靠性提升
- 噪聲抑制：
- 主功率回路采用疊層母排設計以降低寄生電感。

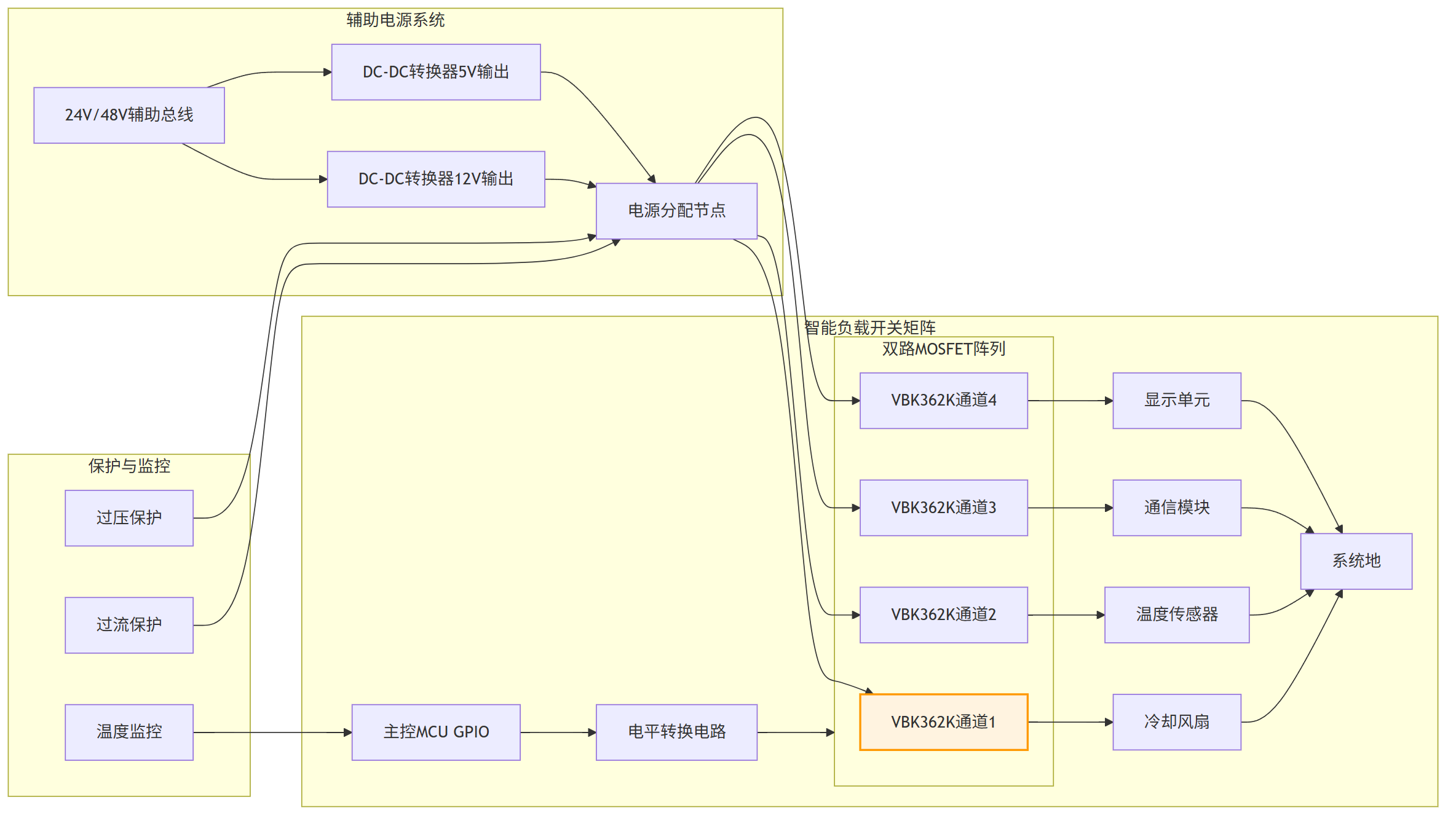

圖4: 造紙廠儲能系統方案與適用功率器件型號分析推薦VBPB18R11S與VBNCB1303與VBE16R12S與VBPB165I80與VBK362K與產品應用拓撲圖_04_aux

- 在開關管兩端并聯RC吸收網絡或snubber電路，有效抑制電壓過沖和振鈴。
- 防護設計：
- 所有功率端口（AC側、DC側）需配置壓敏電阻和氣體放電管進行浪涌防護。
- 關鍵功率器件應配置溫度傳感器，實現過溫保護與預警。
四、方案價值與擴展建議
核心價值
1. 高效能與低損耗：通過高壓低阻MOSFET與超低阻電池側MOSFET的組合，系統峰值效率可達97%以上，顯著降低運行電費。
2. 高可靠性與長壽命：針對工業環境選用的堅固封裝與高耐壓器件，配合完善的熱管理與保護，確保系統7×24小時穩定運行。
3. 緊湊與智能化：高集成度器件支持更緊湊的模塊設計，雙路開關便于實現精細化的電源管理與系統保護邏輯。
優化與調整建議
- 功率擴展：若PCS單機功率超過200kW，可考慮并聯多顆VBPB18R11S，或選用電流能力更大的IGBT模塊（如VBPB165I80）用于低頻大功率段。
- 成本優化：在效率要求稍低、成本敏感的場景，可選用VBE16R12S（600V, 12A, TO-252）等型號進行替代，平衡性能與成本。
- 特殊保護：對于電池側可能出現的嚴重短路，可在VBNCB1303所在回路增設快速熔斷器作為二級保護。
- 未來演進：隨著SiC技術成本下降，未來可在PCS高頻橋臂探索使用SiC MOSFET，以進一步提升效率和功率密度。
功率MOSFET與IGBT的選型是造紙廠儲能系統功率硬件設計的核心環節。本文提出的場景化選型與系統化設計方法，旨在實現效率、可靠性、成本與使用壽命的最佳平衡。在工業能源管理需求日益精細化與智能化的今天，優秀的功率硬件設計是保障儲能系統安全、高效、穩定運行的堅實基石，為造紙廠的節能增效與綠色生產提供關鍵技術支持。
