CH9121簡介

TCP-232-V5 網絡模塊是將 TCP 或 UDP 網絡數據包與串口(TTL 電平)數據包實現透明傳輸?shù)木W(wǎng)絡模塊。作為一款多功能型嵌入式數據轉換模塊，模塊內部集成了硬件 TCP/IP 協議棧和 10/100M 以太網數據鏈路層(MAC)及物理層(PHY)。用戶通過串口可輕松地將終端接入網絡，大大減少開發時間和開發成本?？梢酝ㄟ^串口或網絡發送指令實時修改模塊參數，串口波特率支持300~921600bps。模塊的工作模式有 TCP_Server、TCP_Client、UDP_Client、UDP_Server 四種。模塊為通用的串口轉以太網透傳設備，可接 51、AVR、PIC、ARM 等 MCU 或其它串口(TTL)設備上使用。

引腳說明

模式介紹

TCP_Client模式： 在TCP_Client模式下，模塊上電后可以自己配置網絡參數主動連接到遠程的TCP_Server服務器端口的指定端口，建立連接，進行數據傳輸，此模式下服務器IP可以實固定的互聯網IP或者局域網的內網IP，遠程的服務器的IP需要對模塊可見，這樣子模塊所在的IP就可以PING通遠程服務器IP。 在此模式下服務器端監聽指定端口，模塊主動和服務端建立連接，然后單片機通過模塊與遠程服務器進行雙向數據傳輸。
TCP_Server模式： 此模式下模塊上電后自己根據自己設置的網絡參數監聽設置的端口，有連接請求時可以建立長連接，然后進行數據傳輸。 此模式下是模塊主動監聽設置的端口，遠程客戶端電腦主動與模塊連接，然后再是控制設備單片機通過模塊與遠程客戶端電腦進行數據傳輸。
UDP CLIENT 模式： 在 UDP SERVER 模式，接收發往本地 IP 和端口的所有數據并轉發至串口，發往模塊串口的數據也會通過 UDP 方式轉發至與之通信的 UDP 的 IP 和端口。此模式下，模塊需要配置的網絡參數有：工作模式、設備 IP、子網掩碼、默認網關、設備端口。
UDP SERVER 模式 ：在 UDP SERVER 模式，接收發往本地 IP 和端口的所有數據并轉發至串口，發往模塊串口的數據也會通過 UDP 方式轉發至與之通信的 UDP 的 IP 和端口。此模式下，模塊需要配置的網絡參數有：工作模式、設備 IP、子網掩碼、默認網關、設備端口。

上位機配置TCP_Client模式流程

1.使模塊跟電腦插在同一個交換機上，不開啟交換機的隔離模式，此方法使模塊設置客戶端模式時和電腦的服務端處于同一局域網下。

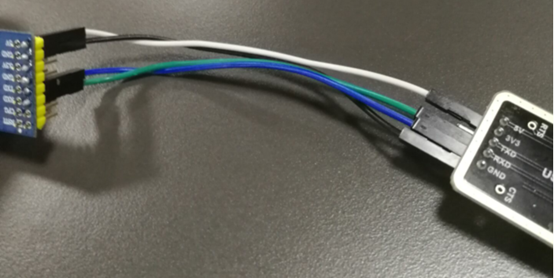

2.把模塊和USB轉TTL連接上，注意TX RX的交叉接線。

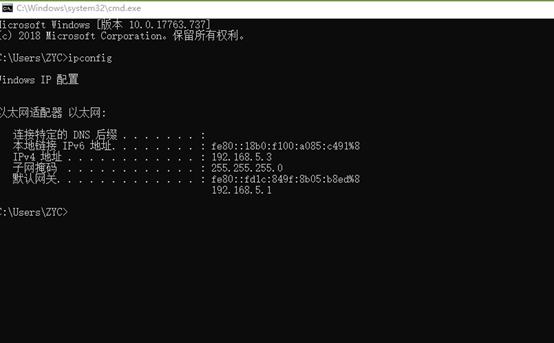

3.通過IPconfig查詢電腦IP地址

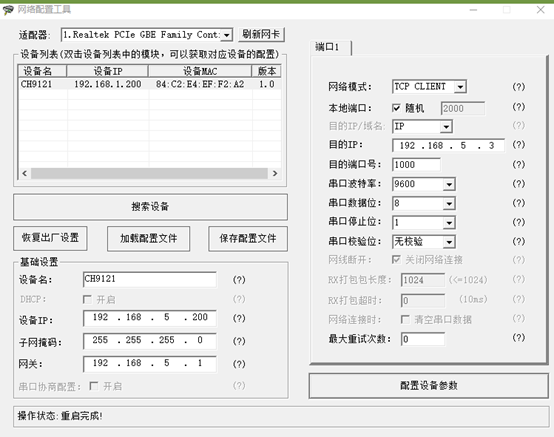

4.通過上位機配置工具配置號對應參數就行了

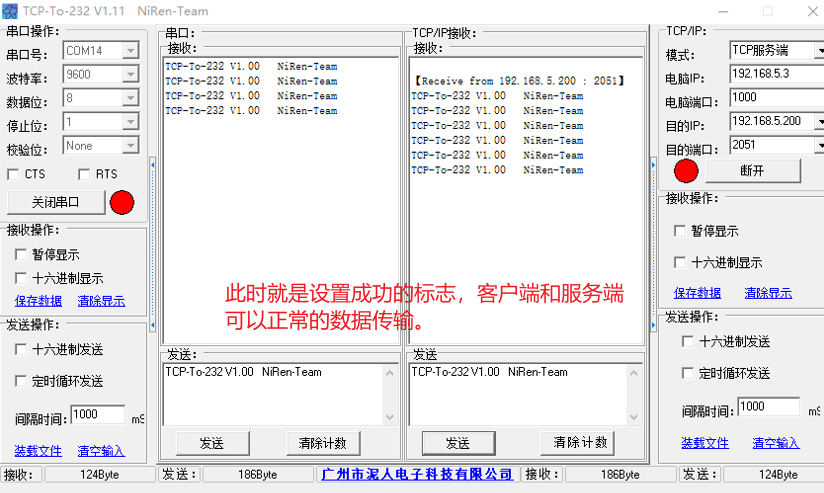

5.通過測試軟件測試數據傳輸是否正常

使用軟件串口配置

1. 首先使能硬件CFG引腳，當CH9121的CFG引腳檢測到低電平時，CH9121串口數據認為是配置數據。CFG拉高則推出配置模式。

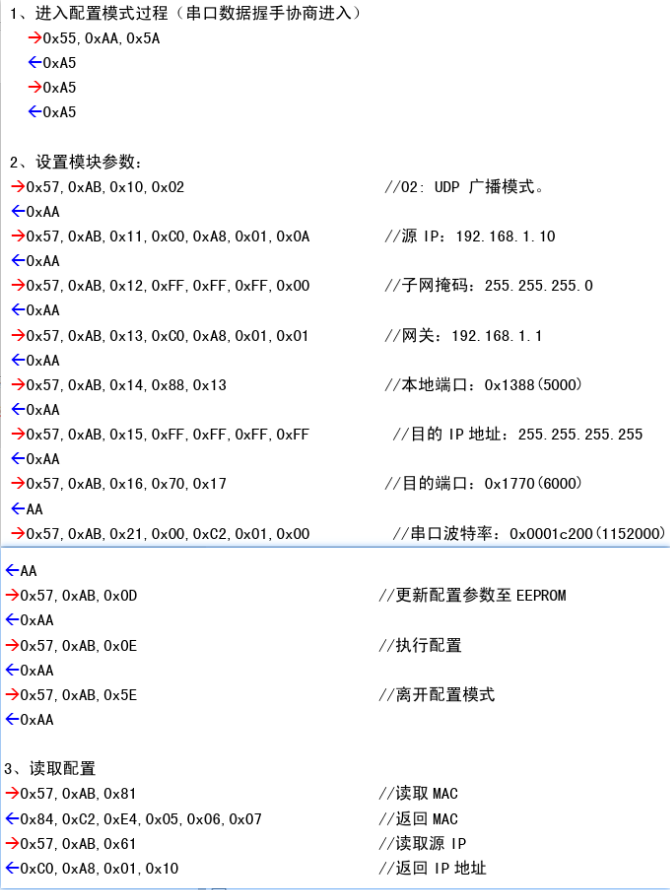

2. 串口協商方式需要先通過網絡配置軟件進入串口配置模式?？蓞⒖枷聢D指令：

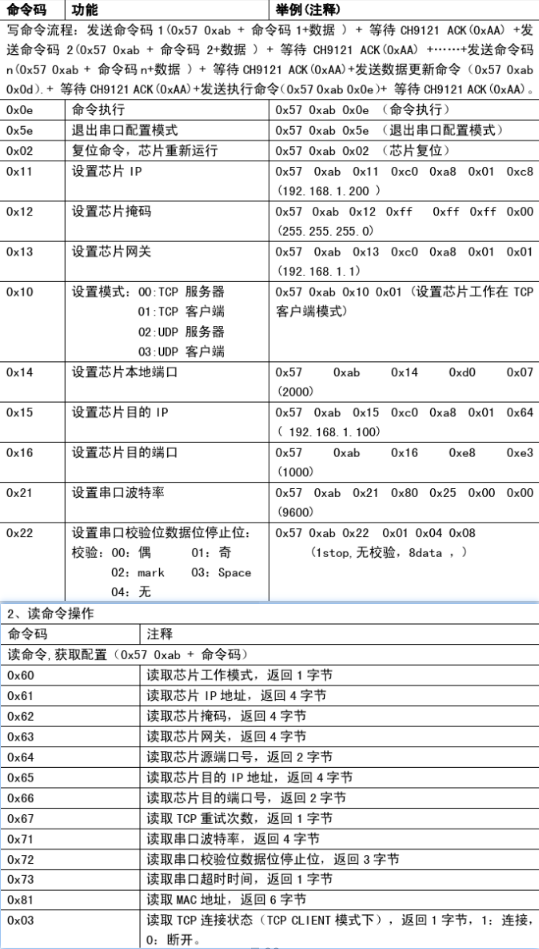

   3.具體指令發送配置可看下圖


總結

CH9121使用串口的通訊方式更加的容易配置和使用，在日常進行單片機和以太網進行通訊的時候可以經常用到這個模塊，文章中的上位機和程序的頭文件均可提供，有需要軟件資料的歡迎下方留言或者郵箱獲取，歡迎留言交流，大家相互學習進步。
