引言：

在全球能源轉型與碳中和目標的驅動下，新能源產業（如光伏、儲能、電動汽車充電等）正經歷爆發式增長。直流電作為新能源系統的核心能量形式，其精準監測與管理直接關系到系統效率、安全性和經濟性。直流電力儀表作為直流電能計量與監控的關鍵設備，不僅能夠?qū)崟r(shí)采集電壓、電流、功率等參數，還可通過數據分析優化能源利用、預防故障，并為補貼結算、能效評估提供可靠依據。然而，新能源場景具有高電壓、大電流、寬溫域、強干擾等復雜特性，對直流電力儀表的精度、環境適應性及功能集成度提出了嚴苛要求。

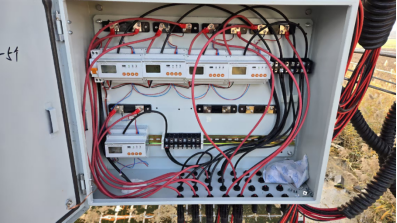

一、 直流智能電表在充電樁場景的應用

直流電能表在直流充電樁中的作用，是完成合法計費、能量統計、設備監控與運營管理的核心計量節點，是樁對外提供充電服務的“計量基準”和“收費依據”。

1.1 導軌安裝分體式直流電表

DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用 場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場，即可 計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

儀表具有RS-485通訊接口，同時支持Modbus-RTU協議和DLT645-07協議；可帶繼電器報警輸出和開關量 輸入功能；根據不同要求，通過儀表面板按鍵，對變比、報警、通訊進行設置；具有開關量事件記錄（Modbus協議）、編程和事件設置記錄（645協議）、數據瞬時和定時凍結功能（645協議）、電壓電流功率最大值、 最小值記錄功能。

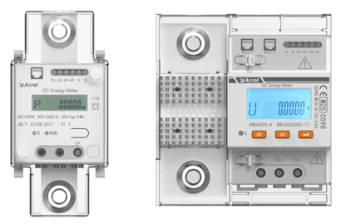

1.2 導軌安裝一體式直流電表

DJSF1352-D系列分為D-360和D-600兩個規格，分別對應360A和660A電流輸入，儀表具備安裝更簡單：集成分流器，布線最少；體積更緊湊：整體集成、節省空間；一致性更好：整機出廠標定、抗干擾強；維護更省心：部件少、故障點少等核心優勢。

二、 直流智能電表在儲能系統的應用

2.1 電表選型流程

電壓等級確認：首先確定電壓等級，包括48V、1000V、1500V等選項，確保與系統電壓匹配。

傳感器方案選擇：推薦采用霍爾傳感器方案，也可選擇分流器方案，根據應用場景的需求和精度要求進行決策。

精度等級確定：選擇精度等級，包括1級或0.5級，以滿足測量準確性和可靠性的要求。

安裝方式配置：最后確定安裝方式，可選擇一體式或分體式，根據設備布局和安裝便利性進行適配。

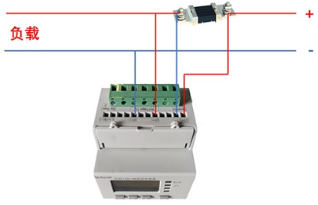

2.2 直流表配套分流器方案

簡單性和成本效益：分流器是基于簡單的電阻原理，因此它們通常比較便宜且易于實現。

高精度：在理想條件下，分流器可以提供非常準確的電流測量。

直接測量：分流器直接測量通過電阻的電流，因此對測量電流的直接變化響應迅速。

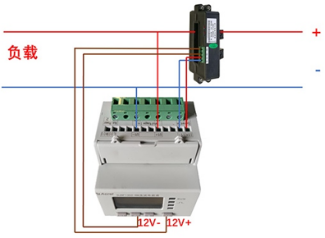

2.3 直流表配套霍爾傳感器方案

無接觸測量：霍爾傳感器通過磁場感應電流，不需要與電路直接接觸，因此不會引起額外的電壓降或能量損失。

適用于高電流測量：由于其無接觸的特性，霍爾傳感器適合測量較大的電流。

靈活性和安全性：由于無需直接接觸電路，霍爾傳感器在安裝和使用時更加靈活和安全。

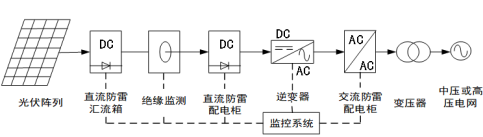

三、 集中式光伏場景匯流監測

集中式光伏匯流箱的測量是為了實現串級故障診斷、組件性能監測、發電量分析、保護動作判斷，并為逆變器及電站監控系統提供運行數據，是大型光伏電站精細化運維的基礎。

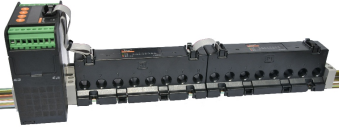

AGF-T 穿孔式光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光電池陣列中電池板運行狀態，組串電流測量，匯流箱中防雷器狀態采集、直流斷路 器狀態采集、裝置帶有 RS485 接口可以把測量和采集到的數據和設備狀態上傳。

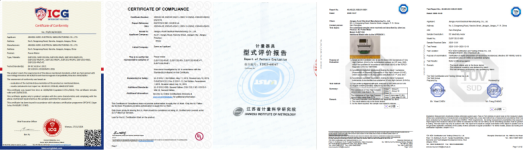

四、 相關產品認證展示

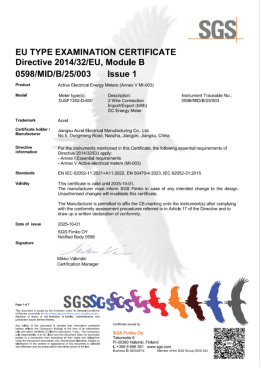

DJSF1352-D-600 MID 認證

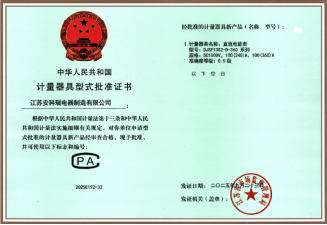

DJSF1352-D-360 CPA認證

DJSF1352-RN系列 CE、UL、CPA、ROHS、Reach認證

結語：

新能源革命下，直流電力儀表已升級為連接發電、儲能、用電的“數據樞紐”，兼具效率監測（0.5級高精度）、安全守護（極端環境預警）與商業賦能（光伏補貼、儲能套利等支撐）功能。未來，它將深度智能化：融合IoT與AI實現主動預測，適配高壓系統并滿足嚴苛安全標準，拓展至分布式微網、V2G等場景，同時采用綠色制造降低碳排放。選擇它，即是為新能源系統投資“數據資產”，以精準計量與智能預判，推動能源轉型，成為新能源世界的核心組件。
