在高速DDR內存系統設計中，電源噪聲和電壓穩定性是制約數據傳輸可靠性的核心挑戰。VTT電源軌需要同時提供灌電流和拉電流，傳統方案面臨驅動能力不足或外圍電路復雜的困境。上海宸嶼推出的CYP51200作為一款支持灌拉雙向電流的3A大電流DDR終端穩壓器，輸入電壓范圍寬至5.5V，僅需10μF最小輸出電容即可穩定工作，為服務器、通信設備及工業控制系統提供了高性價比的國產化電源方案。

大電流驅動能力是CYP51200的重要優勢。該芯片輸出拉電流限制達3A至4.5A，灌電流限制達3.5A至5.5A，能夠輕松應付DDR3/DDR4內存總線在高頻數據傳輸時的瞬態電流需求。相比進口競品TPS51200，CYP51200保持了同等水平的輸出能力，不過輸入電壓范圍擴展至5.5V，使電源軌的設計可以更靈活。在服務器內存插槽密集的場景中，單顆CYP51200就可驅動多通道內存模組，簡化了電源架構。

寬電壓輸入范圍也提升了系統的設計靈活性。CYP51200的VIN引腳支持2.375V至5.5V輸入電壓，LDOIN引腳支持1.1V至3.5V供電范圍。這代表工程師可以直接利用系統現有的3.3V或5V電源軌為芯片供電，無需再增加電壓轉換電路。例如在通信設備中，多電壓域并存是常態，CYP51200的寬電壓兼容性減少了BOM器件數量，降低了系統復雜度和成本。

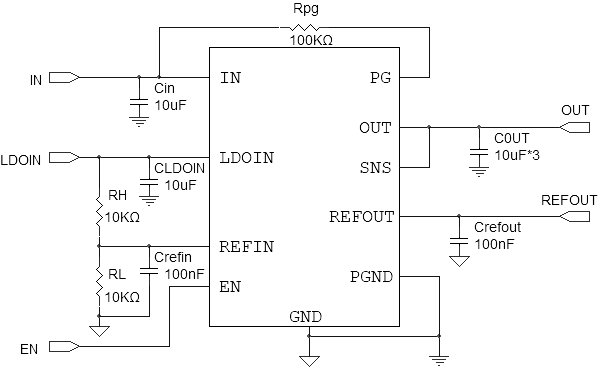

另外低輸出電容要求降低了設計門檻。CYP51200僅需10μF最小輸出電容（典型配置3×10μF MLCC）即可穩定工作，相比TPS51200要求的20μF，采用更低的電容需求不僅節省了PCB面積，還降低了物料成本。在空間緊湊的工業控制模塊中，這一優勢尤為明顯，工程師可以將更多空間留給信號鏈路和處理器電路。

下面我們來對比下國產和進口的核心參數：

CYP51200應用于DDR3/DDR4內存系統的VTT終端穩壓，在服務器主板中為內存模組提供純凈穩定的終端電源，在通信基站設備中保障高速數據傳輸?shù)男盘柾暾裕诠I(yè)控制系統里為嵌入式內存系統提供可靠電源。其遠程感測功能補償了PCB走線壓降，以確保負載端電壓精度。
