NHE520F 銻化銦型霍爾元件

NHE520F是一款高靈敏度銻化銦（InSb）薄膜霍爾元件，依托先進的蒸發鍍膜工藝打造，兼具低磁場高響應、電氣參數適配性佳、環保合規等核心優勢，廣泛適用于各類小型精密電機、磁傳感檢測等工業與消費電子領域，是無接觸式磁檢測應用的優選元器件。同時品牌可提供鹵素及無鉛版本（型號后綴加 HF，即 NHE520F-HF），滿足不同行業的環保標準要求。

核心產品優勢

01高靈敏度，低磁場高效工作

采用蒸發 InSb 薄膜核心工藝，賦予產品超高的磁檢測靈敏度，在低磁場環境下仍能實現穩定、有效的信號輸出，突破常規霍爾元件的低磁場檢測限制。

02電氣參數適配性優

輸入與輸出電阻值經過精準調校，與晶體管電路完美匹配，無需額外復雜的參數適配電路，簡化終端產品的電路設計流程，提升集成效率。

03環保合規，版本豐富

原生支持鹵素及無鉛工藝，無鉛環保版本型號標注為 NHE520F-HF，符合當下電子元器件的綠色生產與應用標準，適配全球不同地區的環保法規要求。

04性能分級，精準選型

輸出電壓按區間精準分級，為不同應用場景的靈敏度需求提供針對性選型方案，保障終端產品的性能匹配度。

主要應用領域

憑借優異的磁檢測性能和適配性，NHE520F 可廣泛應用于需要無接觸磁傳感、位置 / 轉速檢測、電流檢測的場景，核心應用包括：

◆各類無刷電機、小型精密電機；

◆光存儲與磁存儲設備：DVD 驅動器、CD-ROM 驅動器、軟盤驅動器；

◆各類無接觸式磁傳感器，涵蓋位置傳感器、旋轉傳感器、電流傳感器；

◆其他各類磁通傳感器。

關鍵電氣特性(常溫 25℃)

NHE520F 在 25℃常溫環境下的核心電氣參數經精準標定，各項指標穩定且區間明確，為電路設計提供可靠依據，具體參數如下：

注：溫度系數計算基準溫度 T1=20℃，測試溫度區間 T2=0℃、T3=40℃，計算公式嚴格遵循行業標準，確保參數的準確性與參考性。

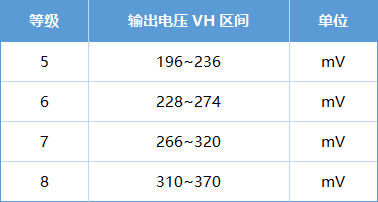

01輸出電壓分級標準

為滿足不同應用場景的靈敏度需求，NHE520F 的輸出電壓（VH）按恒定電壓驅動模式進行精準分級，分級計算方式為VH=VHM-Vo（VHM 為 50mT 下實測霍爾電壓，Vo 為 0mT 下偏移電壓），具體分級區間如下：

02封裝與包裝規格

NHE520F 采用編帶卷盤（Taping reel）封裝方式，包裝規格兼顧小批量試用與大批量生產，便于自動化貼裝，提升生產效率，具體包裝容量：

◆卷盤最大裝量：3000 件

◆紙箱最大裝量：90000 件

03性能特性曲線參考

NHE520F 提供多維度性能特性曲線，直觀呈現產品在不同環境與工作條件下的性能變化，為終端產品的極限工況設計、溫漂補償、參數優化提供關鍵依據，核心特性曲線包括：

輸入電壓降額曲線、輸入電流降額曲線；

環境溫度與輸出電壓（VH-Ta）、偏移電壓（Vo-Ta）關系曲線；

磁通密度與輸出電壓（VH-B）關系曲線；

輸入電壓 / 電流與輸出電壓（VH-Vc、VH-Ic）關系曲線；

環境溫度與輸入電阻（Rin-Ta）、輸出電阻（Rout-Ta）關系曲線。

所有特性曲線覆蓋常規及極限工作溫度（-40℃至 120℃）與磁通密度區間，全面反映產品的實際工作性能。

Nicera NHE520F

Nicera NHE520F 以高靈敏度、高適配性、高穩定性為核心，結合環保設計與靈活的選型分級，成為小型精密電子設備、磁傳感系統中霍爾元件的優質選擇，其標準化的參數與完善的性能曲線，也為終端產品的研發、生產提供了高效、可靠的技術支撐。
