在電子產業飛速發展的當下，PCBA（Printed Circuit BoardAssembly，印刷電路板組件）作為電子產品的核心載體，其質量直接決定著終端產品的性能、穩定性與使用壽命。從消費電子、工業控制到汽車電子、醫療設備，幾乎所有智能產品的運轉都離不開優質PCBA 的支撐。而 PCBA 測試，便是守護產品質量的 “最后一道防線”，是實現產品零缺陷交付、降低售后成本的關鍵環節。本文將全面拆解PCBA 測試的核心邏輯、關鍵流程與實戰要點，助力電子行業從業者精準把控生產質量。

一、PCBA 測試的核心價值：為何測試不可或缺？

PCBA生產涉及貼片、焊接、組裝等多道復雜工序，每一個環節都可能出現人為或設備導致的缺陷，如元件貼反、焊點虛焊、電路短路、元件參數偏差等。若未經全面測試便直接交付，不僅會導致終端產品功能失效、運行故障，還可能引發客戶投訴、退貨索賠，甚至因產品安全問題造成嚴重的經濟損失與品牌口碑下滑。

優質的PCBA測試體系，一方面能在生產過程中及時攔截缺陷產品，避免后續工序的無效投入；另一方面可通過數據分析定位生產瓶頸，優化 SMT貼片、焊接等工藝參數，提升整體生產良率；同時，標準化的測試流程還能統一行業驗收標準，為客戶提供可靠的質量保障，是電子制造企業核心競爭力的重要組成部分。

二、PCBA 測試全流程：分階段精準攻堅

PCBA 測試并非單一環節的檢測，而是遵循 “制程攔截→功能驗證→可靠性篩查” 的遞進邏輯，覆蓋從原料到成品的全生命周期，不同階段對應不同的測試項目與目標，形成全方位的質量防護網。

（一）制程階段測試：從源頭杜絕缺陷擴散

制程測試主要針對 PCBA 生產過程中的 SMT 貼片、焊接等核心工序，旨在及時發現并攔截早期缺陷，避免缺陷流入后續工序，降低返工成本。

1.SPI（錫膏印刷檢測）：作為 SMT 工序的 “第一道關卡”，SPI 主要檢測錫膏印刷的質量，包括錫膏的厚度、面積、形狀及偏移量。通過 3D 激光掃描技術，精準識別錫膏過少、過多、移位、拉絲等缺陷，從根源上減少因錫膏問題導致的焊接不良，為后續貼片與焊接工序奠定基礎。

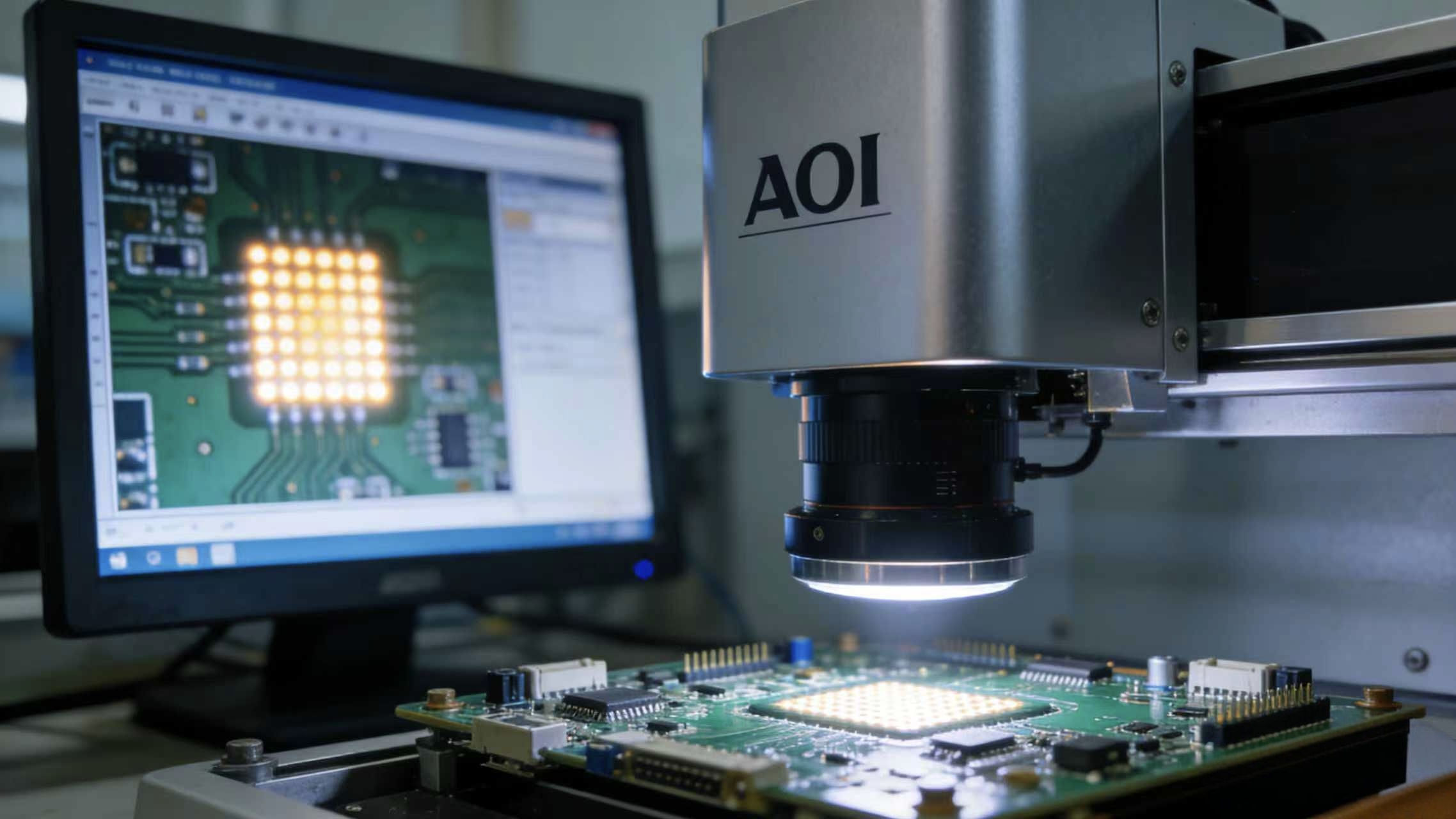

2.AOI（自動光學檢測）：貼片焊接后，AOI 通過高清光學成像與圖像比對技術，快速檢測 PCBA 表面的顯性缺陷，包括元件缺件、反件、貼偏、立碑、漏焊、連錫、焊點虛焊等。其檢測速度快、精度高，可實現 100% 全檢，是制程階段最核心的外觀檢測手段，適用于各類批量生產場景。

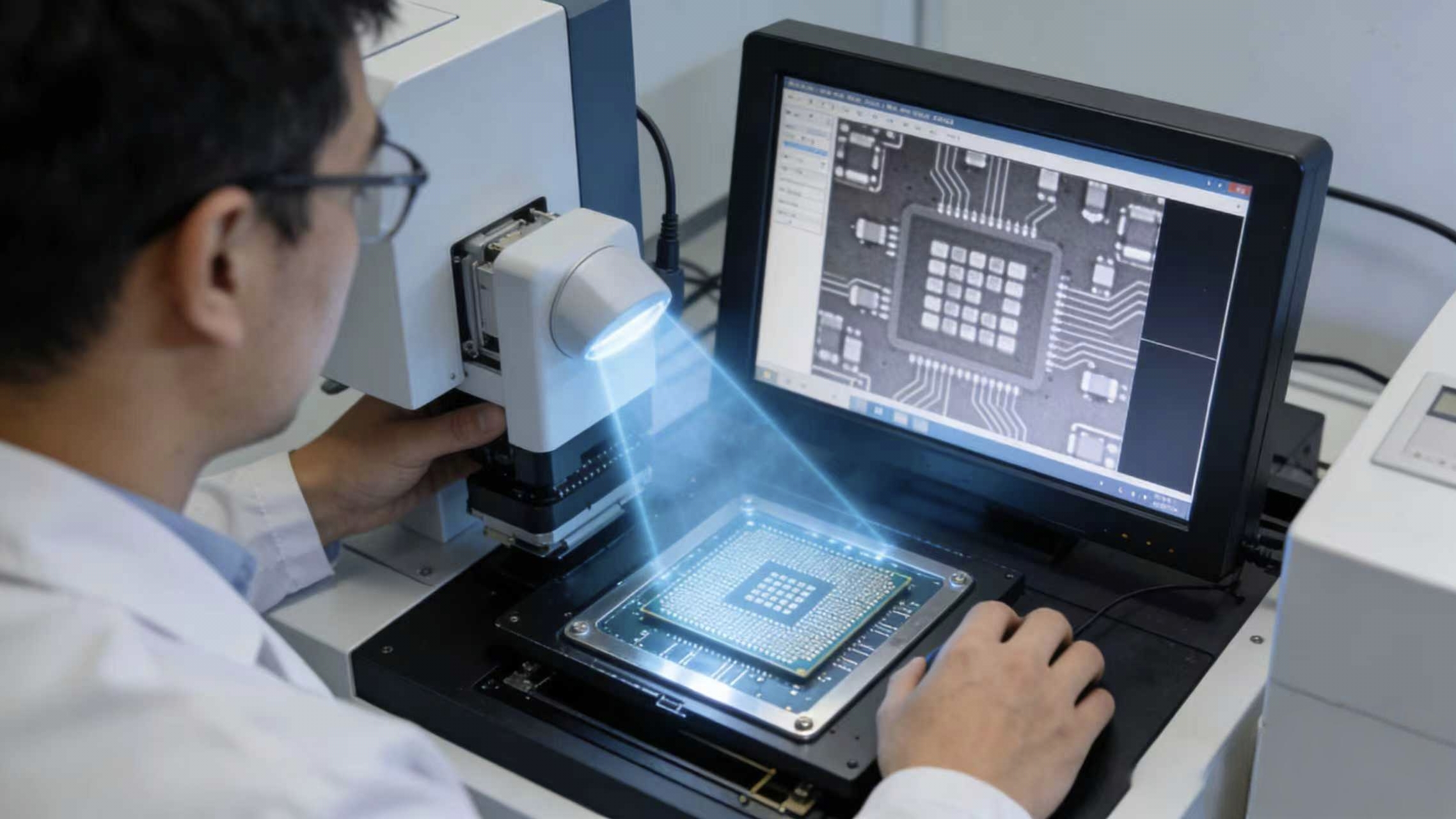

3.X-Ray（AXI，自動 X 射線檢測）：針對 BGA、QFN、QFP等底部端接或高密度封裝元件，此類元件的焊點隱藏在元件下方，無法通過 AOI 直接觀察。X-Ray通過穿透成像技術，清晰呈現焊點內部結構，可精準檢測焊點空洞、虛焊、連錫等隱性缺陷，尤其適用于汽車電子、工業控制等對焊點可靠性要求極高的領域。

（二）成品階段測試：驗證功能與性能達標

制程測試合格的 PCBA，需進入成品階段測試，核心是驗證其電氣性能、功能完整性與穩定性，確保產品能滿足客戶的實際使用需求。

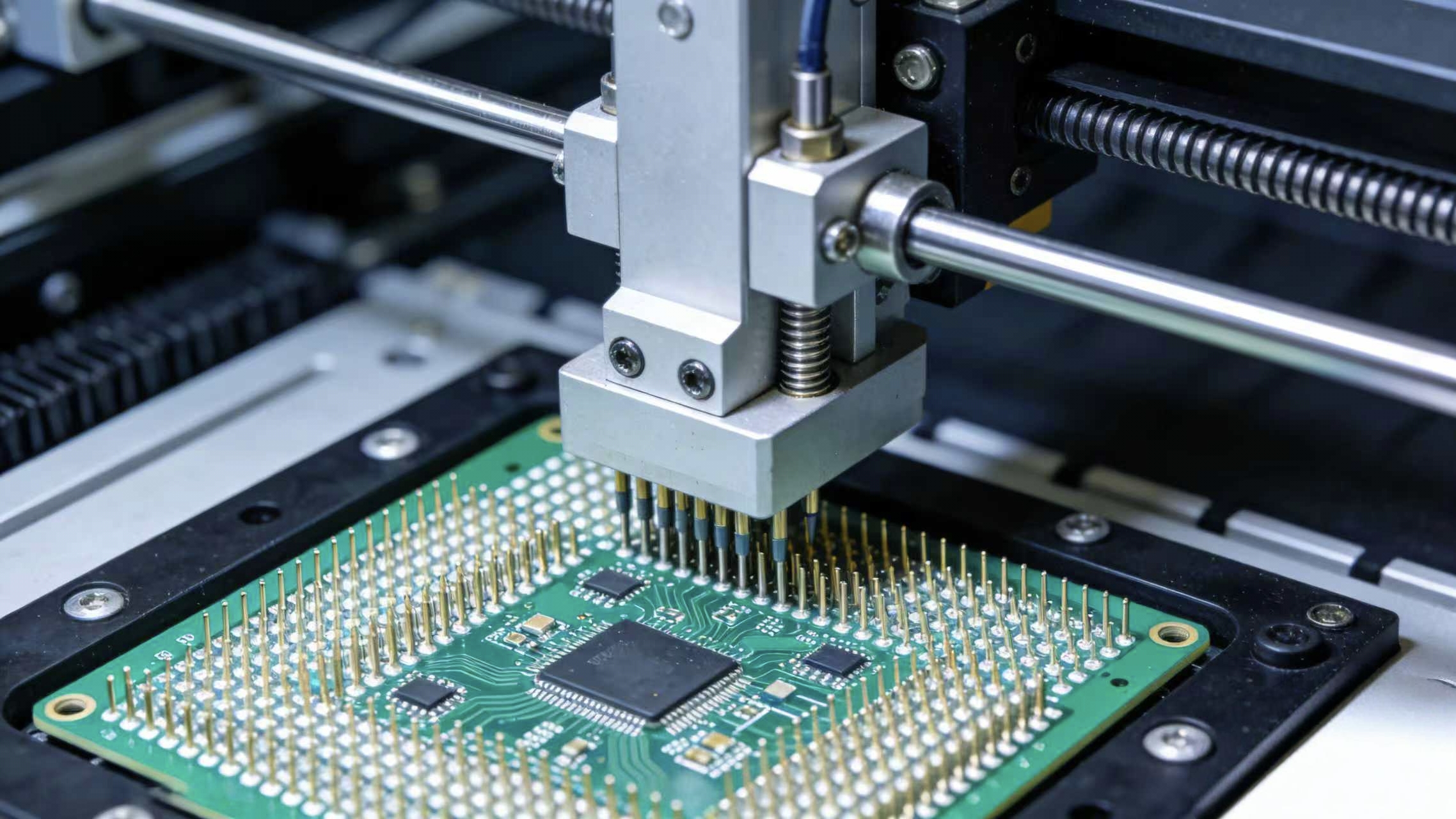

1.ICT（在線測試）：通過專用針床治具與 PCBA

電路板上的測試點接觸，快速檢測電路的電氣特性，包括元件的阻值、電容、電感等參數，以及電路的開路、短路故障。ICT測試無需通電運行，可快速定位故障元件，測試效率高，適合大批量、標準化生產的 PCBA 產品。但需注意，ICT測試無法驗證元件的功能與整機的協同工作效果。

2.FCT（功能測試）：作為成品測試的核心環節，F(xiàn)CT 通過模擬終端產品的實際工作工況，對 PCBA進行通電動態測試，全面驗證其功能完整性。測試內容涵蓋所有客戶需求的功能點，如信號傳輸、電源管理、通信協議、控制邏輯等，同時檢測異常工況下的反應，確保PCBA 在實際使用中能穩定、準確地實現各項功能。

3.老化測試：老化測試是模擬產品長期使用的狀態，對 PCBA 進行加速應力測試，包括高溫老化、溫循老化、振動老化等。通過長時間的運行測試，提前篩選出早期失效的 PCBA 產品，排除潛在的質量隱患，提升產品在長期使用中的可靠性，尤其適用于汽車電子、醫療設備等高可靠場景。

4.外觀與清潔檢測：作為成品測試的收尾環節，主要檢查 PCBA 的外觀完整性，包括元件極性、絲印清晰度、無機械損傷等，同時檢測焊接殘留、清潔度等，確保 PCBA 符合外觀規范與使用安全要求。

三、PCBA 測試關鍵標準：統一驗收尺度

PCBA測試需依托統一的行業標準，確保測試結果的客觀性與可比性，目前主流標準以 IPC（國際電子工業聯接協會）規范為核心。

1.IPC-A-610：電子組裝件的驗收標準，明確了不同等級產品（1級通用電子產品、2級專用電子產品、3級高可靠電子產品）的缺陷判定閾值，涵蓋焊點、元件、焊接等各類缺陷的驗收標準，是 PCBA 測試與質量判定的核心依據。

2.IPC J-STD-001：焊接工藝標準，與IPC-A-610配套使用，規定了焊接工藝的要求、材料規范及工藝參數，為焊接工序的質量控制提供標準支撐。

3.ICT 與 FCT 測試標準：由客戶或企業根據產品需求制定，明確測試項目、測試參數、合格判定閾值及測試流程，確保功能與性能達標。

四、實戰避坑指南：提升測試效率與質量的核心要點

1.區分測試場景，合理選擇測試方案：量產型PCBA優先配置ICT+AOI+FCT 全流程測試，兼顧效率與精度；小批量或樣品階段，可采用飛針測試（替代 ICT）+AOI+FCT 的組合，降低治具成本；高可靠場景（如汽車電子），必須增加 X-Ray 與老化測試，全面排查隱性缺陷。

2.重視治具選型與維護：ICT 專用治具的精度直接影響測試準確性，需定期維護針床，避免針腳磨損、堵塞；FCT 測試治具需貼合實際工況，確保信號傳輸穩定，同時做好治具的防呆設計，避免誤測。

3.聚焦關鍵缺陷，強化重點檢測：BGA、QFN 等高密度封裝元件是缺陷高發區，必須強制通過 X-Ray 檢測；電源類元件的焊接質量、連接接口的接觸可靠性，需作為重點檢測項，避免因核心部件缺陷導致產品故障。

4.數據驅動優化，閉環管理缺陷：建立 PCBA 測試數據臺賬，記錄各類缺陷的發生頻率、分布規律，反向推導生產工藝的薄弱環節，針對性優化 SPI 印刷參數、SMT 貼片精度、焊接溫度曲線等，形成 “測試→分析→優化→復測” 的閉環管理，持續提升良率。

五、總結

PCBA測試是電子制造領域的 “精細活”，其核心在于全流程覆蓋、精準化檢測、標準化判定。從制程階段的SPI、AOI 攔截，到成品階段的 ICT、FCT驗證，再到老化測試的可靠性篩查，每一個環節都是產品質量的重要保障。只有立足產品應用場景，合理規劃測試流程、嚴格遵循行業標準、通過數據持續優化工藝，才能打造出零缺陷、高可靠的PCBA 產品，為終端產品的穩定運行筑牢根基。
