一、項目背景

某新能源機電部件廠年產 300萬套電機控制器，老化測試線共 10個工位，采用三菱 Q2AS PLC作為測試線核心控制單元。2025年中旬新增 “溫濕度閉環控溫”需求：在電機控制器高溫老化測試過程中，宇電工業溫濕度采集儀需實時采集測試艙內溫濕度數據，PLC需在 100ms內完成數據解析、根據溫濕度偏差調節加熱 /制冷模塊，同時將溫濕度數據與測試數據上傳至 MES系統。原有 485總線采集方案數據刷新周期 2s，且多設備掛載時出現數據延遲、丟包問題，導致測試艙溫濕度波動超 ±2℃，無法滿足電機控制器老化測試的工藝要求。廠方?jīng)Q定保留原有 PLC測試程序，通過遠創智控 YC8000-A以太網通信模塊為 PLC擴展以太網通訊能力，實現溫濕度數據的高速采集與閉環控制，解決總線通訊的痛點問題。

二、系統架構與設備清單

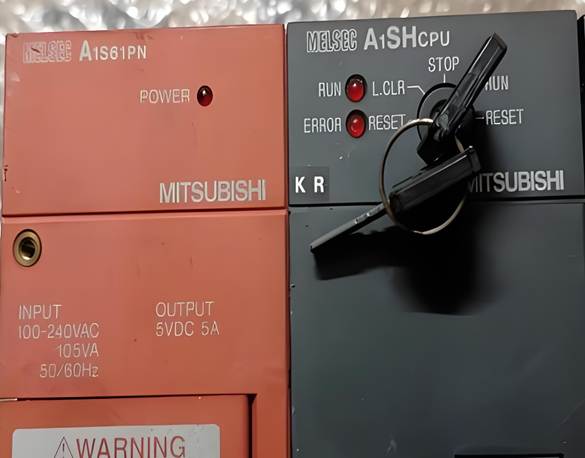

1.核心控制器

三菱 A系列 PLC：型號 Q2AS，固件版本 20CX，負責老化測試線的艙門控制、溫濕度閉環調節、老化時間計時、測試數據采集與異常報警。

2.以太網轉換模塊

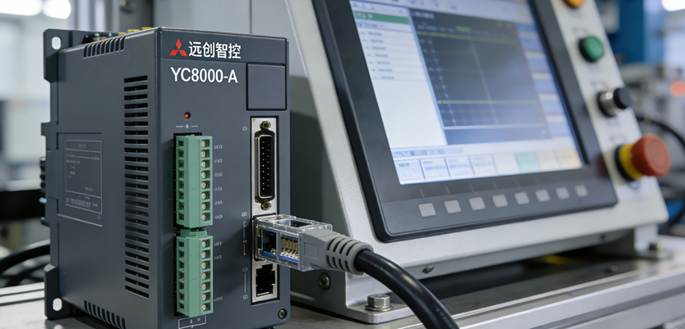

遠創智控 YC8000-A，導軌式安裝，自帶 COM1（RS-232）、COM2（RS-485/422）雙串口，10/100M 自適應 RJ45網口，支持三菱 MC協議、Modbus TCP雙協議并發，最多支持 6個上位機同時訪問，適配測試線多端數據監控需求。

3.采集設備

宇電 AI-7880工業溫濕度采集儀，IP66防護等級，以太網接口，支持 Modbus TCP協議，溫濕度采集精度 ±0.1℃/±1% RH，數據刷新周期 < 2ms，可直接掛載于測試艙內壁，適配高低溫測試環境。

4.網絡基礎設施

摩莎 EDS-208A工業交換機，8口百兆，工業級寬溫設計，支持端口隔離，抗電磁干擾能力強，適配老化測試線高低溫、多變頻設備的復雜環境。

5.輔助設備

上位機：戴爾 Precision T3660工業工作站，安裝 WinCC 7.5 SP2，用于老化測試線溫濕度與測試數據的實時監控、歷史數據歸檔；

觸摸屏：三菱 GOT1000系列 GT1675M-STBA，帶以太網口，原生支持三菱 MC協議，供現場測試人員設置老化測試工藝參數、查看實時溫濕度與測試狀態；

MES系統：廠內基于云平臺開發，通過 OPC UA接口實現與測試線的雙向數據交互，用于測試數據存儲與產品質量追溯；

溫控執行設備：西門子 S7-200 SMART控制的加熱管與制冷風機，通過 PLC模擬量輸出模塊實現溫濕度調節。

三、硬件連接與 IP規劃

遠創智控 YC8000-A以太網通訊模塊的 COM1口通過 QC30R2編程電纜連接至 Q2AS PLC的 RS-232編程口，實現模塊與 PLC的串口數據交互；COM2口連接 PLC的 485總線，預留用于后續擴展測試艙壓力采集設備。

YC8000-A、宇電溫濕度采集儀、三菱 GOT1000觸摸屏、戴爾工業上位機全部接入摩莎 EDS-208A工業交換機，IP地址統一規劃在 192.168.3.0/24網段，具體分配如下：

YC8000-A：192.168.3.100，TCP Server，端口號 5002；

宇電溫濕度采集儀：192.168.3.101，TCP Client，主動連接 192.168.3.100:5002；

三菱 GOT1000觸摸屏：192.168.3.102；

戴爾上位機：192.168.3.103；

測試線網關：192.168.3.1，用于遠程工藝參數下發與故障診斷。

網絡布線采用超五類屏蔽雙絞線，屏蔽層兩端接地并做 360°壓接，測試艙內布線采用耐高溫屏蔽線纜，所有線纜避開加熱管、變頻制冷風機等強干擾設備，實測溫濕度數據傳輸無丟包、無延遲，抗干擾余量 > 30dB。

四、軟件配置與調試步驟

1.模塊側設置

模塊上電后，通過 Chrome瀏覽器訪問 192.168.3.100:80，進入 YC8000-A的 Web配置界面，完成基礎參數配置；

串口參數配置：波特率 115200bps、數據位 8、偶校驗、停止位 1，無流控，與三菱 Q2AS PLC串口默認參數完全匹配；

2.溫濕度采集儀側設置

在宇電 AI-7880專用配置軟件中，將采集儀配置為 Modbus TCP Client模式，設置數據上傳周期 30ms；

通訊參數配置：功能碼 03，起始地址 40001，數據長度 8，目標 IP為 YC8000-A的 192.168.3.100，端口 5002；

采集參數設置：設置溫濕度采集上下限報警值，開啟數據異常自診斷功能，當采集數據超出量程時，自動向 PLC發送故障碼。

4.上位機與觸摸屏組態

（1）上位機組態

在 WinCC 7.5 SP2中添加 “遠創智控 YC驅動”，輸入 YC8000-A的 IP地址 192.168.3.100，通訊協議選擇三菱 MC協議，建立上位機與 PLC的以太網通訊；

（2）三菱觸摸屏組態

在三菱 GT Designer2組態軟件中，新建與 Q2AS PLC的以太網通訊連接，協議選擇三菱 MC協議，填寫觸摸屏 IP192.168.3.102，完成通訊參數配置；

五、總結與展望

本案例通過為三菱 Q2AS PLC配合遠創智控 YC8000-A 以太網通訊模塊，在不改動原有老化測試程序的基礎上，實現了 PLC與宇電工業溫濕度采集儀的高速、穩定以太網通訊，徹底解決了傳統 485總線采集方案數據延遲、丟包、調節精度低的問題。
