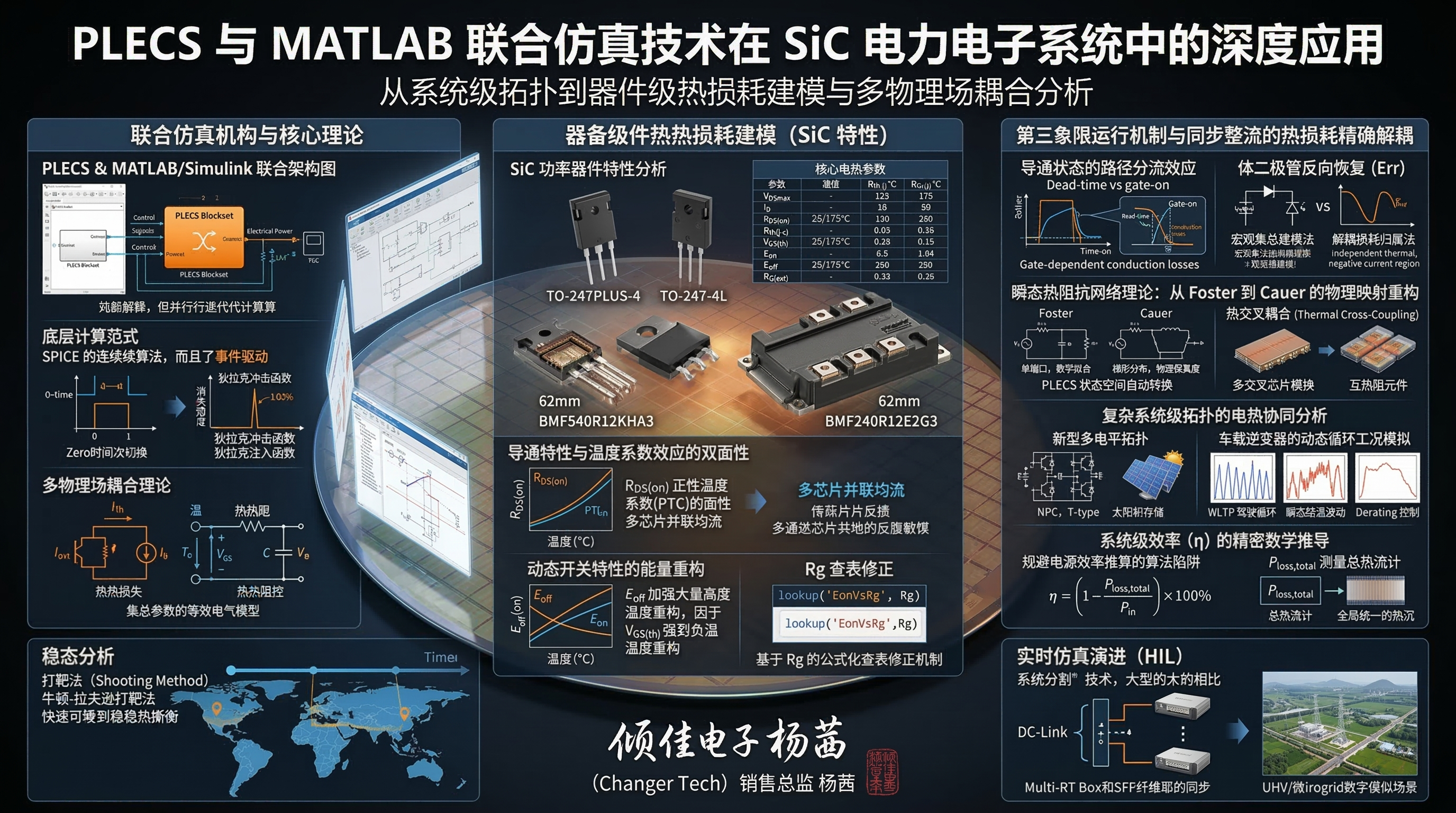

PLECS與MATLAB聯合仿真技術在SiC電力電子系統中的深度應用：從系統級拓?fù)涞狡骷?jí)熱損耗建模與多物理場耦合分析

聯合仿真架構的底層計算范式與多物理場耦合理論

在現代電力電子系統的研發流程中，高頻開關變換器的系統級復雜性呈指數級增長，特別是以碳化硅（SiC）和氮化鎵（GaN）為代表的寬禁帶（WBG）半導體器件的大規模商用，對跨物理域的系統級仿真提出了極高的要求 。傳統的純電路級仿真軟件（如基于SPICE內核的仿真器）在處理高頻開關瞬態時，需要利用極小的積分步長來求解半導體內部物理模型所產生的剛性微分方程（Stiff Differential Equations）。這種非線性求解過程往往會導致在進行秒級或分鐘級系統級仿真時耗時數天，甚至因數值振蕩而無法收斂 。另一方面，純數學控制級別的仿真軟件則無法精確反映功率半導體底層的非線性物理特性、寄生參數與熱動力學過程 。

為了解決這一跨學科的工程計算難題，PLECS與MATLAB/Simulink的聯合仿真架構應運而生。在該架構中，PLECS Blockset作為Simulink環境下的一個原生子系統運行，允許控制系統工程師在Simulink中利用其強大的信號處理庫建立復雜的數字控制算法，同時在PLECS中利用其專為電力電子優化的理想開關求解引擎處理高頻硬件拓?fù)?。 傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

PLECS仿真器的底層算法邏輯與SPICE截然不同。PLECS將功率半導體高度抽象為理想的開關元件——即在導通時視為短路（或具有查表所得的動態導通壓降），在關斷時視為開路 。在仿真每一次開關狀態切換的事件時，PLECS僅需在狀態改變的前后瞬間計算系統的電壓與電流邊界條件，從而徹底避免了對極短開關瞬態過程（通常為納秒級）的連續積分計算 。這種“事件驅動”（Event-Driven）的算法模型使得電路的拓?fù)浞匠棠軌蛟谶\(yùn)行前被即時轉化為等效的數學狀態空間表達式，隨后直接交由Simulink的常微分方程（ODE）求解器進行高效、穩健的計算 。

在多物理場耦合方面，聯合仿真架構將控制信號域、電氣功率域與熱動力學域進行了深度的解耦與并行迭代計算。熱域的仿真與電路仿真在時間步長上保持同步，但在底層的計算邏輯上，復雜的3D熱量分布網絡被映射為集總參數的等效電氣模型 。在這一映射體系中，半導體的熱損耗（以瓦特為單位的功率）被物理等效為理想電流源，溫度（以開爾文或攝氏度為單位）被等效為節點電壓，而封裝材料與散熱器的熱阻抗（包含熱阻與熱容）則被等效為相應的電阻和電容網絡 。

由于PLECS中半導體的開關動作被處理為零時間的理想狀態跳轉，其產生的開關損耗自然無法通過連續的電壓電流乘積在時間軸上進行積分來獲得。因此，PLECS創新性地采用了狄拉克沖擊函數（Dirac delta-type pulses）的形式，將開關瞬間釋放的能量（單位為焦耳）直接注入到熱網絡中 。狄拉克脈沖具有零寬度和無限高度的數學特征，這種機制完美契合了系統級仿真的性能需求，既保證了電氣拓?fù)溥\(yùn)算的極速推進，又能在宏觀時間尺度上精確地累積并耗散半導體器件的瞬態熱應力 。

碳化硅（SiC）功率器件的物理特性與多維參數矩陣解析

為了在PLECS中構建具有高度保真度（High-Fidelity）的器件級熱損耗模型，必須對SiC功率器件的靜態與動態物理特性進行深度的數值解析。以基本半導體（BASiC Semiconductor）研發的系列SiC MOSFET單管與功率模塊為例，其在不同封裝形態與電流等級下的參數表現，深刻揭示了寬禁帶器件非線性電熱交互的客觀規律。

表1對基本半導體多款代表性SiC MOSFET器件的核心電熱參數進行了全面的梳理與比對。這些數據不僅構成了器件規格的基礎，更是構建PLECS多維查表法（Look-Up Table, LUT）損耗模型必不可少的基準輸入。

表1：基本半導體SiC MOSFET核心電熱參數匯總

導通特性與溫度系數效應的雙面性

SiC MOSFET的導通電阻（RDS(on)?）具有極其顯著的正溫度系數（PTC）特性。對表1數據進行深入分析表明，隨著結溫（Tj?）從25°C躍升至175°C，器件的導通電阻往往會出現大幅增加。例如，BMF540R12KHA3大功率模塊在端子處的導通電阻從2.6 mΩ 驟升至4.5 mΩ，增幅約為73% 。同時，B3M035120ZL分立器件的導通電阻更是從35 mΩ 上升至60 mΩ 。這種正溫度系數在半導體物理機制上主要?dú)w因于晶格振動引發的聲子散射（Phonon Scattering）加劇，這直接導致了溝道內載流子（電子）遷移率隨溫度升高而急劇降低。

從系統級應用及拓?fù)湓O(shè)計的角度來看，這種正溫度系數具有顯著的雙刃劍效應。其不可替代的優勢在于，它極大地促進了多芯片并聯時的均流（Current Sharing）特性。在BMF540R12KHA3這樣的大電流功率模塊內部，通常并聯封裝有多個SiC裸芯片（Bare Die） 。當某一芯片因制造工藝偏差或局部散熱不佳導致熱點（Hotspot）溫度偏高時，其所在支路的導通電阻會自動增加，從而迫使電流轉移至溫度較低的并聯支路。這種自發的熱動力學行為實現了天然的負反饋熱平衡，大幅提升了系統的熱穩定性與存活率 。

然而，從熱損耗建模的角度來看，這也意味著系統的導通損耗絕非靜態常量。隨著負載電流的持續流動，器件自發熱導致結溫升高，進一步推高RDS(on)?并引發更多的傳導損耗。在PLECS中，這種動態交互通過熱網絡與電氣網絡的閉環迭代得以精確模擬。在每一仿真計算步長內，PLECS提取當前器件所在熱網絡節點的結溫?cái)?shù)據，實時插值計算對應的導通壓降矩陣，從而在系統層面真實還原了可能引發電熱雪崩（Thermal Runaway）或達到穩定熱平衡的動態物理過程 。

此外，功率模塊的宏觀阻抗實際上還包含了封裝內部的綁定線（Bonding Wire）、覆銅層以及引腳端子電阻。以BMF540R12KHA3為例，其在25°C下芯片級（@chip）導通電阻為2.2 mΩ，而端子級（@terminals）導通電阻為2.6 mΩ 。這0.4 mΩ的微小差值代表了模塊的引線互連電阻（RDD′+SS′?）。雖然該數值看似微不足道，但在額定540A的大電流下，其自身將產生約116W的額外純歐姆損耗 。在PLECS高級建模實踐中，必須將這一固定阻值與溫度高度相關的芯片阻值剝離處理，或者通過自定義的導通損耗二維查表曲面，將電流與溫度的雙重非線性映射邏輯直接且完整地導入仿真引擎中 。

動態開關特性的能量重構與基于柵極電阻（Rg?）的多維查表修正

在光伏并網逆變器、儲能系統以及電動汽車牽引逆變器中，高頻運行的SiC MOSFET的動態開關損耗（Eon? 和 Eoff?）是決定系統散熱體積與能量密度的核心要素。開關損耗具有高度復雜的非線性，強烈依賴于母線電壓（VDS?）、開關瞬態電流（ID?）、實時結溫（Tj?）以及驅動回路的外部柵極電阻（Rg?） 。

表2提取并比對了幾款核心器件在不同測試條件下的動態開關損耗演變規律。

表2：不同結溫與測試條件下的SiC器件動態開關損耗演變

閾值電壓漂移與開關損耗的非單調溫度依賴性

上述實驗數據呈現出極其復雜且往往有悖于傳統硅基器件直覺的二階物理現象。通常，硅基IGBT的開通和關斷損耗都會隨溫度急劇單調上升。然而，在SiC MOSFET中，機制更為交錯。以模塊BMF540R12KHA3為例，其關斷損耗（Eoff?）從25°C到175°C增加了約18.8%（由13.8 mJ增至16.4 mJ） 。這主要是由于高溫下載流子晶格散射增強，導致器件內部跨導降低，進而延長了關斷期間電壓的上升時間（dtr?）與電流的下降時間（dtf?） 。

然而，令人矚目的是，該模塊的導通損耗（Eon?）在高溫下并未上升，反而出現了從37.8 mJ降至36.1 mJ的微弱下降 。這一非典型的降幅現象，其根源在于SiC MOSFET閾值電壓（VGS(th)?）強烈的負溫度系數。器件規格書明確指出，BMF540R12KHA3的典型閾值電壓從25°C的2.7V顯著降低到了175°C的1.9V 。同樣，B3M006C120Y的閾值電壓也從2.7V（25°C）下降至1.9V（175°C） 。

在開通過程中，較低的閾值電壓意味著在相同的柵極驅動電壓和外部柵極電阻約束下，器件能夠以更快的速度跨越延遲階段，更快地達到米勒平臺（Miller Plateau）并完成反型層溝道的完全開啟 。這種內部等效驅動力的增強，加速了漏源電壓的下降速率（高dv/dt），在很大程度上抵消甚至反超了高溫帶來的跨導衰減負面影響。同時，對側本征體二極管的內建電勢在高溫下的降低，也間接改變了反向恢復電流的峰值穿透形態 。

柵極電阻（Rg?）的多維公式化查表修正機制

在PLECS的器件級熱損耗建模中，由于理想開關物理模型不能內生出這種復雜的米勒電容效應（C_{iss}與C_{rss}）與閾值漂移，工程師必須借助于3D查表法 。每次仿真器捕獲到一個開關事件時，會極速提取開關前一瞬間的阻斷電壓與導通電流，結合實時結溫，在三維矩陣中通過線性插值獲取能量 。

在實際的逆變器系統硬件迭代中，外部柵極電阻（RG(ext)?）是平衡器件開關速度（dv/dt,di/dt）、電磁干擾（EMI）以及開關損耗（Eon?,Eoff?）的最核心調節旋鈕 。以BMF540R12KHA3模塊為例，廠商給出的基準測試條件為RG(on)?=5.1Ω 與 RG(off)?=1.8Ω 。如果每次更改Rg?都需要重新獲取完整的3D損耗矩陣，將極大消耗測試資源并拖累系統級優化效率。

為解決這一工程瓶頸，PLECS的Thermal Editor內置了一種基于公式解析（Equation-based）的數據維度擴展方案。該方案允許在常規的三維查表之外，通過自定義公式無縫掛載Rg?等設計變量 ?；谖锢韺?shí)驗可知，開關能量與Rg?之間在一定區間內通常呈現強相關的線性或二次多項式規律。工程師可以在PLECS中定義一個名為EonVsRg的自定義一維查表向量（Custom Table），記錄不同Rg?阻值下的標幺化損耗乘子 。隨后，在Turn-on losses表格的Formula配置欄中，輸入精確的解析修正表達式：

Eon,final?=Etable?(V,I,T)×Enom?lookup(′EonVsRg′,Rg?)?

該表達式運行的核心邏輯是：PLECS主查表引擎首先依據當前的拓?fù)潆妳?shù)插值出基準能量值 Etable?(V,I,T)；隨后，函數調用指令 lookup('EonVsRg', R_g) 將從Simulink用戶界面參數面板實時傳入的Rg?值，映射為對應的損耗放大或衰減系數，并歸一化除以標稱電阻下的基準值 Enom? 。

這種公式化降維映射方法極大地釋放了聯合仿真的參數化尋優潛力。控制工程師不僅可以在Simulink中優化死區時間，更可以直接利用MATLAB腳本在頂層空間中一鍵遍歷修改Rg?取值，底層PLECS引擎將瞬時通過公式計算出修正后的損耗，并在熱網絡中反饋結溫變化。這使得對數十萬個硬件組合進行參數敏感性分析（Sensitivity Analysis）成為可能。

第三象限運行機制與同步整流的熱損耗精確解耦

在儲能系統、雙向直流-直流變換器（如DAB和CLLC）以及電動汽車雙向充放電逆變器中，SiC MOSFET必須頻繁地在其第三象限運行（即反向?qū)顟B(tài)）。與傳統的硅基IGBT器件只能依靠反并聯二極管（FWD）被動地進行單向?qū)щ姴煌?，SiC MOSFET擁有完全對稱的雙向?qū)щ娢锢頇C(jī)制。當存在反向電流時，如果不開啟柵極，電流僅流經內部的體二極管（Body Diode）；而當向柵極施加開啟電壓時，反向電流還會優先通過溝道（Channel）傳導，這一過程在業界被稱為同步整流（Synchronous Rectification） 。

導通狀態的路徑分流效應與柵極相關損耗配置

在第三象限運行中，系統級損耗評估的精確度，高度依賴于仿真模型對電流傳導物理路徑的準確判別與分流。以BMF540R12KHA3為例，當系統處于換流死區時間（Dead-time）時，柵極電壓處于關斷狀態（VGS?=?5V），此時所有反向續流電流強制通過體二極管傳導。在該狀態下，25°C時540A的大電流產生的正向壓降（VSD?，端子測量）高達5.11V 。這意味著僅在死區時間內，瞬時導通損耗便超過2700W。當死區時間結束，柵極電壓切換為開啟狀態（VGS?=+18V）時，溝道全面打開。由于SiC MOSFET溝道的低阻抗雙向特性，絕大部分電流瞬間從體二極管轉移至溝道中。此時同樣的540A電流，壓降驟降至1.30V ，瞬時熱損耗隨之大幅降低至約700W。

為了在PLECS中準確捕捉這一由于控制信號切換引發的巨大能量跳變，工程師必須啟用PLECS熱描述中的“柵極相關導通損耗”（Gate-dependent conduction losses）高級建模功能 。在構建“帶有二極管的MOSFET”（MOSFET with Diode）混合模塊時，熱描述文件需要被邏輯解耦為“Gate On”和“Gate Off”兩個獨立的三維查表曲面 ：

Cond. Loss (Gate Off) ：此表承載數據手冊中體二極管的正向?qū)ㄌ匦郧€（VSD? vs ISD?）。此時PLECS引擎判定所有反向電流引發的壓降完全遵循體二極管的高壓降特性 。

Cond. Loss (Gate On) ：此表錄入第三象限同步整流時的復合V-I特性。此時PLECS判斷反向電流將根據阻抗平行流經溝道與體二極管，并依據查表數據自動輸出低壓降，從而精確反映同步整流技術在提升逆變器整體效率中的核心物理價值 。

如果在PLECS與Simulink的閉環聯合仿真中，錯誤地使用了未激活柵極相關特性的單管模型，仿真器可能會將死區時間結束后的所有反向續流依然錯誤地歸結于高阻抗的體二極管，導致推算出的系統級發熱量嚴重偏高，進而引發散熱器冗余設計或誤報熱失效警告 。

體二極管反向恢復（Err?）的熱量歸屬邏輯

盡管SiC器件在營銷中常被稱為“零反向恢復”器件，但在高壓與大電流的極限應力下，其輸出電容（Coss?）的位移電流充放電效應以及微弱的少數載流子復合行為，仍會產生不可忽略的反向恢復電荷（Qrr?）與能量（Err?） 。例如，B3M010140Y器件在175°C、110A、1000V的嚴苛條件下，其反向恢復電荷Qrr?可達2310 nC 。在硬開關半橋拓?fù)渲?，下橋臂體二極管的這種反向恢復會導致上橋臂開通瞬間產生巨大的電流尖峰，從而使上管額外承擔極高的開通損耗。

在PLECS基于理想開關的熱損耗建模機制中，反向恢復損耗（Err?）的處理策略需要極度謹慎。業界存在兩種主流的解決策略：

第一種策略是“宏觀集總建模法”。正如基本半導體數據手冊所標注的參數定義條件，通常將其體二極管的反向恢復能量直接包含并累加在互補對側MOSFET的導通損耗（Eon?）中 。這種方法大大簡化了仿真過程的參數提取，因?yàn)橥ㄟ^(guò)標準的雙脈沖測試（Double Pulse Test, DPT）捕獲的積分E_{on}本質上已經疊加了對側二極管發生的E_{rr} 。在PLECS中，只需將該綜合Eon?值填入MOSFET的開通損耗矩陣即可，而將二極管自身的開關損耗設為零。

第二種策略則是更加微觀的“解耦損耗歸屬法”。在PLECS中直接為體二極管賦予獨立的反向恢復熱模型。根據PLECS的底層拓?fù)溥\(yùn)算規則，當使用“MOSFET with Diode”復合模塊時，體二極管的恢復損耗能量必須且只能錄入到該模塊Turn-off losses表格的負電流區域（左半平面坐標）中 。因?yàn)閺腜LECS端口電流的極性定義法則來看，器件從第三象限導通（電流為負）強行跳轉為阻斷截止?fàn)顟B(tài)，在物理時間線上恰好等效于體二極管經歷反向恢復的過程。將Err?數據精準注入此坐標域，能夠使系統在計算半橋死區換流結束時，完美剝離出純粹由二極管反向恢復引發的熱量，進而提升瞬態熱點（Hotspot）評估的精確度。

瞬態熱阻抗網絡理論：從Foster到Cauer的物理映射重構

為了在仿真中準確獲取器件封裝內部不同層級的結溫瞬態波動（Tj?），僅僅依賴查表計算出耗散功率（P）是遠遠不夠的。必須將提取出的瞬態熱流（Heat Flow）作為激勵源，注入到高精度的瞬態熱阻抗網絡中進行卷積計算 。熱阻抗網絡用以描述熱量從半導體芯片結表面產生，穿過芯片底部的焊料層、高性能陶瓷覆銅板（如基本半導體模塊中采用的Si3?N4? AMB基板 ）、銅底板，并最終傳導散發至外部冷卻液或空氣散熱器（Heat Sink）的時間空間衰減分布規律。

在幾乎所有的功率半導體數據手冊中，瞬態熱阻抗（Zth(j?c)?）均通過階躍加熱-冷卻響應曲線進行歸一化表征。從數學網絡建模的角度來看，熱等效電路模型嚴格區分為Foster模型和Cauer模型兩類 。

Foster熱網絡模型的數學本質與單端口局限性

Foster熱網絡是一種基于時間常數的偏微分方程分式展開模型，其時域數學解析表達式通常表述為：

Zth?(t)=i=1∑n?Ri?(1?e?τi?t?)

其中，Ri? 和 τi? 分別代表數學推導出的第 i 階熱阻成分和時間常數 。Foster網絡在電路拓?fù)浣Y(jié)構上直觀地表現為多個獨立的RC并聯環節相互串聯。該網絡模型的核心優勢在于純數學擬合的極度便利性：器件工程師通常只需使用最小二乘法或粒子群優化算法（Particle Swarm Optimization），便能極其精準地將一個四階或五階的指數級聯函數與熱測試儀抓取的瞬態升溫曲線相重合擬合 。

然而，F(xiàn)oster網絡在系統級仿真中存在一個致命的物理層級缺陷：其內部的電容節點（Capacitor Nodes）純粹是抽象的數學極點構造，完全無法映射或?qū)?yīng)到封裝中任何真實的物理材料層（如芯片體積本身、DBC陶瓷絕緣層或外部銅基板）。更為嚴峻的是，由于Foster拓?fù)渚W(wǎng)絡中的每一個熱容都是相對于局部節點電位差進行跨接并聯，它在網絡理論本質上是一個封閉的“單端口網絡”（One-port network）。這意味著，如果工程師試圖在PLECS原理圖中將一個由數據手冊提取的Foster網絡模型通過引腳直接與另一個代表外部導熱硅脂（TIM）或水冷冷板的熱網絡相串聯，其計算出的內部熱流將發生嚴重的拓?fù)浠?，產生違背物理常識的無限溫升誤差，從而導致聯合仿真的熱傳導邏輯徹底崩潰 。

Cauer梯形網絡的物理保真度與PLECS狀態空間自動轉換

為了克服Foster模型的拓?fù)淙毕?，Cauer網絡采用了經典的梯形分布結構，其中所有的熱容元件必須全部單點接地（即參考系統的宏觀熱地或絕對環境溫度） 。這種拓?fù)浣Y(jié)構嚴格遵循了一維熱傳導的偏微分傅里葉方程，網絡中的每一個R-C節點剖面都可以直接映射到真實的物理材質層級 。因此，只有Cauer模型才具備物理上的多端口級聯延展性，能夠安全、準確地被串聯擴展，從而允許工程師在PLECS的可視化原理圖中自由、靈活地對接各類復雜的外部散熱器模塊與多變的對流熱邊界條件。

鑒于各大半導體廠商在數據手冊中通常僅提供基于有限元或測試擬合出的Foster系數表，PLECS軟件環境內部創造性地內嵌了強大的狀態空間拓?fù)滢D(zhuǎn)換算法（State-Space Representation Conversion），能夠完全自動化地將用戶輸入的數學Foster參數轉換為具備物理意義的Cauer參數 。這一狀態空間轉換過程底層通過計算Foster網絡傳遞函數的極點分布與留數矩陣，在代數域重構出具有相同頻域響應特征的梯形Cauer伴隨矩陣。在PLECS的熱描述編輯器（Thermal Editor）的“Thermal Chain”選項卡中，應用工程師只需將規格書中提取出的Foster RC系數直接填入矩陣表格，后臺數學引擎便會在仿真開始編譯的初始化階段（Initialization）進行無損的等效轉換 。

此外，對于BMF540R12KHA3這種具有復雜大電流密度的多芯片并聯封裝模塊，單純的結到殼（Junction-to-Case）一維傳熱模型已不足以應對高頻PWM調制下的集中發熱問題。PLECS進一步支持熱交叉耦合（Thermal Cross-Coupling）的矩陣擴展輸入 。在緊湊的模塊布局下，某一SiC裸片的劇烈開關發熱不僅會提升自身的瞬態結溫，其產生的熱流束還會在底層公共銅底板內發生橫向擴散（Thermal Spreading），從而不可避免地推高相鄰并聯芯片的背景工作溫度。通過在PLECS的高級熱結構描述中建立多維Cauer級聯網絡并引入互熱阻元件（Mutual Thermal Resistance），系統級仿真可以極其精確地復現諸如局部微通道冷卻液流速死區所引發的級聯熱失控（Cascading Thermal Runaway）等極端物理現象 。

數據手冊自動化重構與PLECS Thermal Import Wizard的工程實踐

在實際工程項目中，許多新發布的SiC器件尚未提供官方的PLECS.xml熱描述模型庫 。為了將紙質數據手冊（Datasheet）中的圖表快速轉化為聯合仿真能夠讀取的多維矩陣模型，PLECS提供了一個極具創新性的工具——Thermal Import Wizard 。

該工具徹底改變了過去依賴人工在圖表上描點并手動查表?yè)Q算的低效過程。工程師的工作流被極大簡化：只需將數據手冊中的關鍵特性曲線（如正向?qū)ㄇ€或開關能量-電流映射圖）截圖保存為位圖文件（.png 或.jpg），隨后直接拖拽至向?qū)Ы缑娴呐渲么翱谥?。在這個界面內，工程師通過指定坐標軸的邊界極值，校準綠色對齊參考線，便能建立圖像像素系與物理數值系之間的精準映射關系 。隨后，使用者只需沿著不同結溫（如25°C與175°C）的曲線軌跡點擊設定若干個特征數據點，PLECS的后臺擬合算法便會基于線性插值或多項式回歸自動生成底層所需的巨大三維數據查表（Lookup Table） 。

通過該向?qū)?，原本需要?shù)小時的枯燥數據轉錄工作被壓縮至數分鐘，且有效消除了人工讀圖的舍入誤差，加速了從元器件選型到聯合閉環仿真的整體研發閉環 。

復雜系統級拓?fù)涞碾姛釁f(xié)同分析：電動汽車與光伏變換器

掌握了底層的器件模型與狀態空間熱網絡后，PLECS與MATLAB/Simulink的聯合仿真能力將在復雜系統級拓?fù)涞脑u(píng)估中得到終極釋放。無論是在設計電動汽車（EV）的800V高壓牽引逆變器（Traction Inverter），還是在大功率光伏（PV）并網逆變系統中，跨域的電熱協同分析都至關重要 。

新型多電平拓?fù)涞臒岱植计饰?/p>

在現代光伏與儲能領域，由于需要兼顧高電能質量與低電磁干擾，三電平NPC（中性點鉗位）與T-type（T型）多電平逆變器架構被廣泛采用 。在這些多電平電路中，內管與外管承受的電壓應力和開關頻率呈現出強烈的不對稱性。例如在T-type拓?fù)渲?，橫跨直流母線的外管必須承受完整的母線電壓應力，因而在高頻PWM動作下將承受巨大的開關損耗；而連接于中性點的內管則僅承受一半的電壓應力，但由于長期處于續流狀態，其傳導損耗極高 。

通過在Simulink中編寫并部署不同的高級空間矢量脈寬調制算法（SVPWM）或不連續脈寬調制方案（DPWM1），并將其通過通信接口傳遞至PLECS拓?fù)淠Ｐ?，系統工程師可以在無需制造任何硬件原型的條件下，瞬間直觀對比各種調制算法對內、外開關管熱負荷分布的重構效果 。這為器件的異構選型（例如：外管采用高壓SiC MOSFET以降低開關損耗，內管采用硅基IGBT以利用其在大電流下的低導通壓降）提供了堅實的理論量化依據。

車載逆變器的動態循環工況模擬

針對電動汽車牽引驅動應用，熱源的分布并非靜態，而是隨著駕駛員踩下油門與剎車的頻繁交替而在所有三相橋臂之間劇烈游走 。將MATLAB環境中建立的WLTP標準駕駛循環（Driving Cycle）負載曲線或高保真車輛動力學模型直接橋接至PLECS環境，能夠?qū)崿F(xiàn)實時的動態聯合仿真測試 。在車輛加速或能量回收制動的大扭矩工況下，仿真器能夠?qū)崟r(shí)捕捉并反饋SiC MOSFET與體二極管結溫的瞬態尖峰攀升過程，這為整車液冷散熱器（Liquid Cooling Plate）的泵流速配置、微通道流體動力學優化以及基于降額控制（Derating Control）的主動熱安全管理算法的閉環驗證提供了不可或缺的數字孿生（Digital Twin）數據源 。

系統級效率（η）的精密數學推導與進階分析算法

在評估電力電子系統的整體性能邊界時，系統能量轉換效率（Efficiency）是最核心的全局標量評價指標之一。借助PLECS與MATLAB協同仿真平臺，工程師能夠在運行多變的非穩態負載工況時，精準而動態地萃取出瞬態與平均效率參數。在信號處理層面，PLECS內置的控制庫提供了專門的周期平均（Periodic Average）模塊和周期脈沖平均（Periodic Impulse Average）模塊 。針對以焦耳（Joules）為刻度的離散開關能量狄拉克脈沖，周期脈沖平均模塊會將其在一個既定的PWM開關周期（1/fsw?）內進行精確的代數累加，并除以離散的時間步長，從而嚴格地將離散能量轉換為瞬態的平均開關功率量（瓦特） 。與之互補的是，周期平均模塊通過連續積分時間窗提取出由結溫波動實時調制的傳導基波損耗功率 。

為了進一步簡化工程師的運算建模，PLECS還封裝了獨立的開關損耗計算器（Switch Loss Calculator）工具 。在配置該工具時，工程師僅需指定其平均時間窗（Averaging time）為當前系統PWM開關頻率的倒數（例如，對于運行在20kHz的逆變系統，設置為50μs），系統算法便會在后臺自動遍歷、抓取拓?fù)浣Y(jié)構中所有掛載了熱參數描述的SiC開關管和二極管，并周期性地匯出全系統的總傳導功率開銷與總開關功率負擔 。

規避電源效率推算的算法陷阱

在初涉聯合仿真建模時，仿真工程師極易陷入一個隱蔽的數學陷阱：試圖在PLECS的強電拓?fù)浠芈分校闷胀ǖ碾妷弘娏魈结槪≒robe）直接分別測定系統的輸入電功率（Pin?=Vin?×Iin?）與輸出電功率（Pout?=Vout?×Iout?），并理所當然地依據傳統電學公式 η=Pout?/Pin? 來求取整個變換器的效率表現 。

在PLECS的理想開關底層建模范式約束下，這種簡單的直接電學除法通常會導致一個極度虛假的高效率結果（如99.9%），甚至由于高頻瞬態紋波引發嚴重的數值分析震蕩 。產生這種系統性偏差的數學根源在于：為了確保由電氣回路推導出的常微分方程矩陣能夠以極低的時延進行求解，PLECS在底層引擎中并未將功率半導體的硬開關損耗（如米勒效應引發的電壓驟降或由于電荷存儲引起的電流拖尾）直接反饋呈現在宏觀的電氣支路電壓電流波形中 。這就意味著，通過狄拉克脈沖形式呈現的龐大開關損耗能量被單向“瞬移”到了獨立解耦的熱域網絡體系中去耗散，而絕大部分并未從電氣回路自身的基爾霍夫能量守恒方程中被實質性地扣除抵消 。隨之而來的直接后果便是，傳感器在拓?fù)涠藴y(cè)量到的純電氣輸出功率 Pout? 實際上并未擔負器件那部分的開關能量損耗成本 。

基于上述深層次的仿真機制機理，建立在PLECS與Simulink聯合框架下的最嚴謹、最具保真度的效率計算法則，必須通過在熱學與電學之間構建閉合的能量核算環路來實現。經修正后科學的計算公式必須為：

η=(1?Pin?Ploss,total??)×100%

其中，Pin? 仍然通過檢測電氣電路主輸入端的電壓與電流穩態乘積獲??；然而，系統損耗 Ploss,total? 必須強制且完全地從熱力學域（Thermal Domain）體系中抽取獲取 。標準化的工程操作規范如下：在仿真界面拓?fù)渲?，部署一個全局統一的熱沉環境（Heat Sink），運用此元件包絡封裝變換器中所有的SiC功率開關管及輔助續流二極管。隨后，務必在該全覆蓋熱沉與代表外部恒定大氣溫度的恒溫源（Ambient Temperature）節點之間串聯接入一個總熱流計（Heat Flow Meter）傳感器組件 。該高精度熱流計能夠無死角地?cái)r截并精準測量出所有由結向外部環境耗散散失的集總熱功率流量。利用這枚熱流計端口輸出的絕對真實熱功率數據作為 Ploss,total? 參數，嚴格代入上式之中，方能獲得全面包含了動態結溫溫漂影響、非線性米勒電容效應以及三象限二極管反向恢復等二階物理特性的、具備工業級高保真特性的系統級全流程效率數據 。

基于穩態分析與系統分割的實時仿真演進

在時域瞬態分析（Transient Analysis）之外，PLECS在MATLAB大生態中還賦予了強大的離線穩態分析（Steady-State Analysis）求解功能鏈 。在電熱聯合仿真領域存在一個客觀事實：電氣信號域的時間常數（通常為微秒至毫秒級）與材料熱流域的時間常數（涵蓋散熱器緩慢溫升的秒級甚至長達數分鐘）之間，存在著橫跨多個數量級的龐大差距。若依然單純依靠常規的時域瞬態循環運行直至系統完全達到熱平衡狀態，將浪費海量的計算機時與內存資源 。為破解此僵局，穩態分析工具集引入了基于牛頓-拉夫遜（Newton-Raphson）矩陣迭代的打靶法（Shooting Method） 。該高級算法允許求解引擎在僅僅穿梭演進數個基礎PWM計算周期后，便能利用系統雅可比矩陣（Jacobian Matrix）殘差快速收斂并定位出該復雜系統在給定電負載條件下最終所對應的穩定結溫平衡點及整體系統效率 。

而在硬件在環（Hardware-in-the-Loop, HIL）的實時仿真（Real-Time Simulation）邊界拓展中，對于包含數十甚至上百個SiC開關管的大型系統級拓?fù)?，單臺PLECS RT Box往往面臨計算資源溢出的瓶頸。為此，PLECS引入了創新的“系統分割”（System Splitting）解耦技術 。該技術指導工程師在拓?fù)渲形锢頎顟B(tài)變化最為遲緩的儲能節點（如大容量直流母線電容鏈路 DC-Link）處，將原模型精準切分為兩半。分割后的各個子模型通過電壓表和受控電流源等理想組件，利用千兆級SFP光纖接口在多臺RT Box之間進行納秒級的低延遲閉環狀態同步交互 。此舉不僅大幅度釋放了計算離散步長（Discretization Step Sizes）的壓縮極限，更為未來基于多層SiC功率器件陣列構建極大規模特高壓（UHV）交直流混聯電網或兆瓦級新能源制氫微網群的數字化實時模擬評估，鋪平了堅實的道路技術基石。
