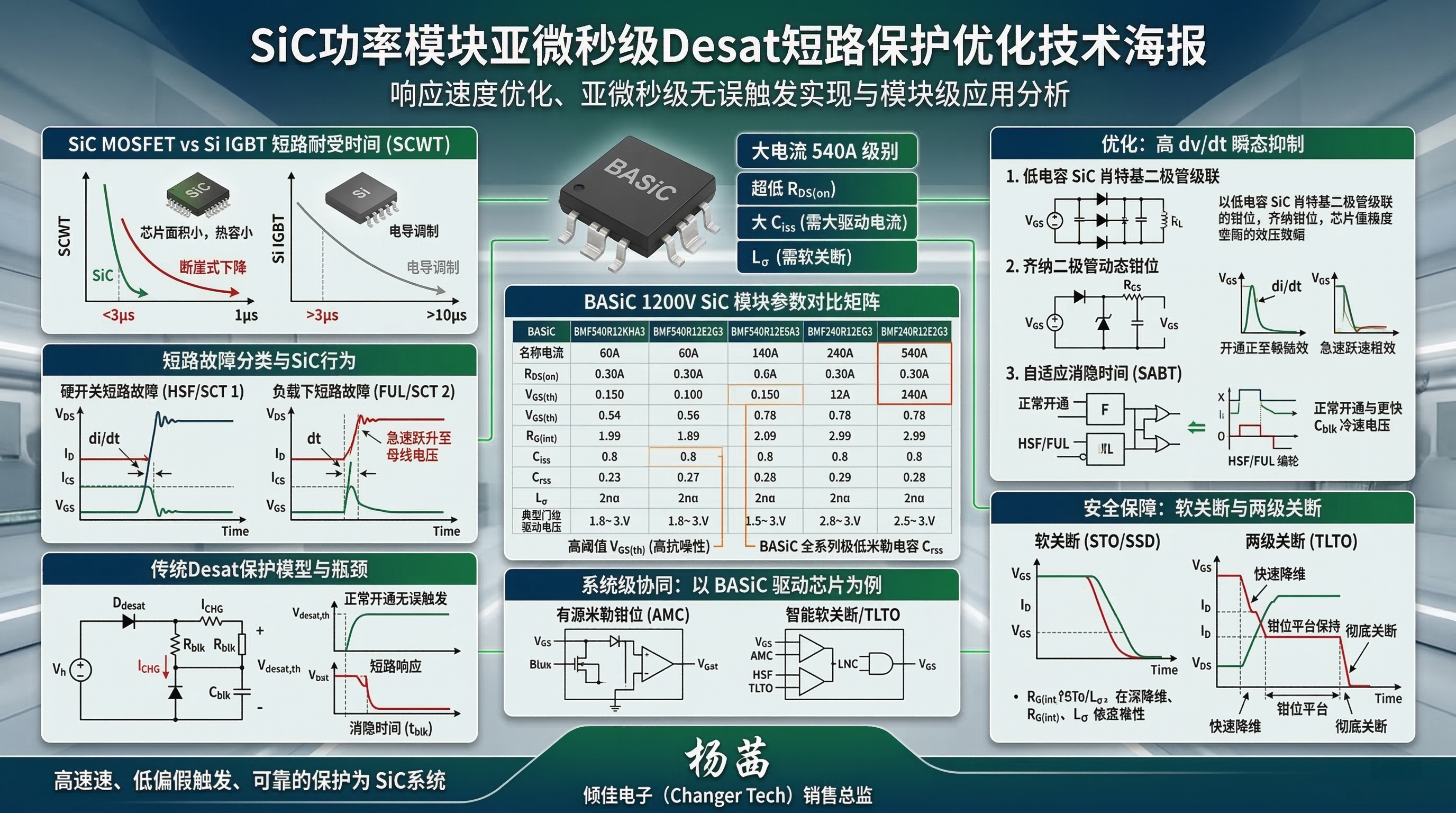

SiC功率模塊的短路保護（Desat）響應速度優化：亞微秒級無誤觸發的實現與模塊級應用分析

1. 碳化硅（SiC）功率器件的短路保護挑戰與范式轉變

在現代高頻、高功率密度電力電子系統中，碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）憑借其更寬的禁帶寬度、更高的臨界擊穿電場以及卓越的熱導率，正在全面替代傳統的硅（Si）絕緣柵雙極型晶體管（IGBT）。然而，賦予SiC MOSFET卓越高頻導通特性的物理屬性——極小的芯片有源區面積和超薄的柵極氧化層——也導致了其在極端工況下的脆弱性，尤其是在短路（Short-Circuit, SC）故障發生時。

相較于具有寬大芯片面積和內在電流限制特性（電導調制效應）的Si IGBT，SiC MOSFET的短路耐受時間（Short-Circuit Withstand Time, SCWT或tsc?）發生了斷崖式下降。傳統IGBT通常能夠承受10 μs以上的短路沖擊。而對于商業化的高壓SiC MOSFET，在承受全直流母線電壓及數十倍于額定值的峰值短路電流（ID,sc?）時，極高的瞬態功率耗散（Pdiss?=VDS?×ID?）會在微小的熱容上產生劇烈的溫升。研究與破壞性測試表明，在發生短路時，1200V級別的SiC MOSFET芯片內部溫度可能在短短1.2 μs內飆升至500℃以上，導致其典型的SCWT銳減至2 μs至3 μs，甚至更短。

這種物理限制引發了驅動保護設計的范式轉變。傳統的IGBT退飽和（Desaturation, Desat）保護電路通常設置3 μs至5 μs的消隱時間（Blanking Time）以濾除開關噪聲。如果將此傳統參數直接生搬硬套于SiC MOSFET，器件將在驅動器識別到故障之前就已發生熱失控、柵極氧化層擊穿或封裝炸裂。因此，將保護響應時間嚴格縮短至2 μs以內已成為SiC驅動設計的強制性基準。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，縮短響應時間與防止誤觸發（False Triggering）之間存在著深刻的技術矛盾。SiC MOSFET極快的開關速度會產生高達50 V/ns甚至100 V/ns以上的電壓變化率（dv/dt）。這種劇烈的dv/dt瞬態會通過檢測電路的寄生電容注入位移電流，極易誘發保護電路的誤動作。因此，如何在不犧牲系統抗噪能力的前提下，突破2 μs甚至亞微秒級的響應速度極限，并結合具體的SiC功率模塊參數（如寄生電感、內部柵阻、結電容等）進行系統級協同優化，是當前電力電子技術領域的核心課題。

2. 短路故障的分類與SiC MOSFET的行為特征

為了實現高精度的快速保護，必須深入理解SiC MOSFET在不同短路類型下的瞬態電氣特征。電力電子變換器中的短路主要分為兩類：硬開關短路故障（Hard Switching Fault, HSF，亦稱SCT 1）和負載下短路故障（Fault Under Load, FUL，亦稱SCT 2）。

2.1 硬開關短路故障（HSF / SCT 1）

在此類故障中，系統本身已存在短路路徑，此時控制器發出開啟指令，SiC MOSFET主動向短路回路導通。隨著柵源電壓（VGS?）的升高，漏極電流（ID?）的上升率（di/dt）完全由直流母線電壓和故障回路中的寄生雜散電感（Lσ?）決定。在HSF工況下，由于器件無法完全進入線性區，其漏源電壓（VDS?）幾乎不發生明顯的下降，始終維持在接近全母線電壓的高位。這意味著一旦發生HSF，瞬態發熱功率極大，對響應速度的要求最為苛刻。

2.2 負載下短路故障（FUL / SCT 2）

在FUL工況下，SiC MOSFET原本處于正常的深度導通狀態（線性區），傳導額定負載電流，此時VDS?等于極低的導通壓降（ID?×RDS(on)?）。當短路突然發生時，ID?急劇飆升，迫使SiC MOSFET從線性區被動退出，跨入飽和區。伴隨這一過程，VDS?發生極速躍升，從幾伏特瞬間反彈至直流母線電壓。這種劇烈的正向dv/dt不僅帶來了巨大的熱應力，也是誘發Desat電路誤觸發的核心元兇。

SiC MOSFET在短路飽和區的輸出特性與IGBT截然不同。IGBT具有明顯的飽和“膝點”，一旦進入飽和區，集電極電流將被自動限制在某一水平。而SiC MOSFET的線性區更寬，在進入深度飽和之前，ID?會隨著VDS?的上升繼續呈現明顯的線性增長趨勢。如果不依賴極低延遲的外部保護干預，SiC MOSFET無法依靠自身特性限制短路電流的峰值，這也進一步證明了亞微秒級Desat響應的必要性。

3. 傳統Desat保護的數學模型與速度瓶頸

退飽和（Desat）檢測是通過監測功率器件在導通狀態下的端電壓（VDS?）來間接判斷過流或短路狀態的一種低成本且高效的方法。要對其響應速度進行極致優化，必須首先解構其基本電路的數學物理模型。

3.1 Desat電路的拓撲與運作機制

標準的Desat保護電路由一個高壓阻流二極管（Ddesat?）、一個消隱電容（Cblk?）、一個限流電阻（Rblk?）以及驅動器內部的一個恒流源（ICHG?，通常在250 μA至500 μA之間）和電壓比較器構成。

在MOSFET處于關斷狀態時，驅動器內部的開關將Desat引腳拉低至地電位，Cblk?被完全放電，高壓二極管Ddesat?反偏以承受高壓。當驅動器下達導通指令時，內部下拉開關斷開，恒流源ICHG?開始對Cblk?充電。

在正常導通周期內，SiC MOSFET的VDS?迅速下降至導通壓降水平，Ddesat?變?yōu)檎驅ā４藭r，Cblk?上的電壓被鉗位在：

VCblk??=VDS(on)?+VF?(Ddesat?)+ICHG?×Rblk?

由于該鉗位電壓遠低于比較器的內部閾值（Vdesat,th?），保護不會被觸發。

當短路發生時（HSF或FUL），VDS?急劇上升至直流母線電壓水平，Ddesat?再次被反向偏置，切斷了Desat引腳與漏極的連接。此時，ICHG?持續且唯一地向Cblk?注入電荷，導致VCblk??呈線性上升，直至超過閾值Vdesat,th?，驅動器隨即觸發關斷邏輯并封鎖PWM信號。

3.2 消隱時間（Blanking Time）的約束方程

為了防止在MOSFET正常開通過程中（VDS?尚未完全下降至導通壓降的過渡階段）發生誤觸發，必須設置一個合理的延遲時間，即消隱時間（tblk?）。其計算公式為： tblk?=ICHG?Cblk?×Vdesat,th?? 此公式揭示了優化保護響應速度的三大基本抓手：減小Cblk?、降低Vdesat,th?或增大ICHG?。

然而，傳統設計的局限性在于：單純?yōu)榱俗非?2μs的響應速度而減小Cblk?（例如降至33 pF或更低），會導致濾波能力急劇喪失，使得電路對高頻開關噪聲極度敏感[7, 21]。SiC MOSFET高頻開關時產生的強烈電磁干擾（EMI）以及高dv/dt瞬態，將輕易擊穿這層薄弱的濾波防線，導致變換器在正常運行或輕微負載波動時頻繁宕機。

4. 高 dv/dt 瞬態下的誤觸發機制深度剖析

要實現既快（<2 μs）又穩（無誤觸發）的保護，核心在于識別并抑制高dv/dt所引發的寄生干擾效應。SiC MOSFET的電壓變化率可輕易超過50 V/ns，這種極端的瞬態物理現象會從正向和反向兩個維度破壞Desat檢測回路的穩定性。

4.1 正向 dv/dt 與寄生位移電流注入（False Positive Triggering）

在負載下短路（FUL）或硬關斷期間，漏極電壓VDS?呈現極陡的正向跳變（Positive dv/dt）。Desat電路中的核心隔離元件——高壓阻流二極管（Ddesat?），其PN結或肖特基結不可避免地存在結電容（Cj?）。這種快速的電壓上升會通過結電容產生顯著的位移電流（Displacement Current）：

Idisp?=Cj?×dtdvDS??

這股位移電流會越過隔離屏障，直接注入到Desat檢測節點中。此外，由于PCB布局布線（Layout）的原因，高壓漏極覆銅區與極其敏感的Desat走線之間往往還存在微小的寄生電容（可能<0.1?pF）。這些寄生路徑共同構成了電荷注入通道。

當Idisp?與驅動器內部的恒流源ICHG?疊加時，Cblk?的充電速率將被急劇放大，甚至在瞬間產生高幅值的電壓尖峰（Voltage Spike）。如果這種由位移電流引發的尖峰電壓加上原有的電容電壓超過了比較器閾值Vdesat,th?，驅動器就會產生虛假的正觸發（False Positive） ，誤認為發生了短路故障。

4.2 負向 dv/dt 與比較器反相現象（False Negative & Phase Reversal）

相反，在SiC MOSFET的正常開通瞬間，漏極電壓從母線電壓陡降至導通壓降，形成極端的負向 dv/dt（Negative dv/dt）。此時，通過阻流二極管的結電容Cj?，位移電流反向流動，試圖從Desat節點向功率回路抽取電荷。

這種電荷抽取效應會產生兩個嚴重的負面后果：

動態消隱時間的不可控延長： 抽取的電荷抵消了恒流源ICHG?注入的電荷，導致Cblk?在開通初期的電壓被強制拉低，甚至被完全放電。如果在開通瞬間恰好發生硬開關短路（HSF），這種電荷抽取效應會極大地拖延VCblk??達到閾值的時間，導致實際的消隱時間遠大于設計值，進而錯過保護SiC MOSFET的最佳窗口（使響應時間超過2 μs極限）。

比較器反相（Phase Reversal）引起的誤動作： 電荷的劇烈抽取可能導致驅動器內部Desat引腳的電平瞬間被拉低至負電位（低于地電位）。如果該負電壓超出了內部運算放大器或比較器的絕對最大額定值（通常為-0.3 V），會引發比較器的“相位反轉”（Phase Reversal）現象，使得輸出邏輯錯誤翻轉，引發系統級誤動作。

5. 縮短響應時間至 2 μs 以內的核心優化策略

針對上述復雜的動態失效機制，必須采用器件選型、拓撲重構與智能動態算法相融合的綜合優化策略，方能在確保噪聲免疫力的同時，將綜合反應時間嚴格控制在 2 μs 甚至亞微秒級別。

5.1 無源元件的極化參數選型與陣列優化

在硬件層面，抑制寄生位移電流Idisp?最直接的手段是最小化等效結電容Cj?。

超低電容SiC肖特基二極管的部署： 傳統的硅快恢復二極管（FRD）因其較高的結電容和較長的反向恢復時間，完全無法勝任SiC MOSFET的高頻應用。在Desat路徑中，必須采用結電容極低（工作電壓下通常 <10?pF）、無反向恢復電荷（Qrr?≈0）的高壓SiC肖特基二極管（SBD）作為阻流元件。

二極管串聯分壓技術： 為了進一步壓縮等效電容，可通過將兩個或多個低壓SiC肖特基二極管串聯來替代單個超高壓二極管。根據串聯電容公式（Ceq?=(1/Cj1?+1/Cj2?)?1），這種級聯架構可以將反饋到檢測節點的寄生電容減半，從根本上削弱100 V/ns dv/dt瞬態所激發的位移電流。

齊納二極管（Zener Diode）動態鉗位： 為了消除因正向dv/dt位移電流在Cblk?上激發的瞬態高頻電壓尖峰，設計者可在Cblk?兩端并聯一個精密的齊納二極管。齊納二極管的穩壓值應略低于Vdesat,th?但高于正常導通時的最大鉗位電壓。如此一來，高頻尖峰會被齊納效應直接吸收，而不會觸發比較器；同時，在真正發生短路時，恒流源的穩定充電仍能在極短時間內越過齊納死區，保證保護動作的準確性。

5.2 閾值電壓（Vdesat,th?）與供電不對稱性的協同調優

如前所述，SiC MOSFET的輸出特性曲線（ID?-VDS?）缺少IGBT那樣的明顯拐點。如果在SiC驅動中沿用IGBT標準的9V檢測閾值，必須等到短路電流飆升至毀滅性水平時才能被探測到。

現代專用于SiC的柵極驅動器（如Texas Instruments UCC217xx系列或BASiC BTD系列）允許將Vdesat,th?設定在6.0V或更低水平（例如通過內部分壓器或外部網絡配置）。降低檢測閾值意味著故障響應時間（tblk?∝Vdesat,th?）將成比例縮短。由于檢測點前移，驅動器可以在故障電流的早期爬升階段實施攔截，節省了至關重要的數百納秒。

與此同時，負壓偏置的驅動策略對防誤觸發起著決定性作用。SiC MOSFET推薦采用非對稱雙極性供電（如+18V導通，-5V關斷）。在應對高正向dv/dt引起的米勒效應（Miller Effect）時，-5V的關斷保持電壓提供了極其寬裕的安全裕度，防止米勒電容（Crss?）耦合電流導致的寄生導通。這種從源頭掐斷誤導通可能性的設計，大大減輕了Desat保護回路由于“幽靈短路”而面臨的誤報壓力。

5.3 突破性拓撲：自適應消隱時間（SABT）技術

傳統的Desat保護采用由物理電容Cblk?固定的靜態消隱時間，這種“一刀切”的妥協方案是導致響應時間無法極限壓縮的根本原因。要實現<2 μs響應而不犧牲噪聲免疫力，必須引入自適應消隱時間（Self-Adaptive Blanking Time, SABT） 架構。

SABT的核心理念是使保護電路具備識別當前瞬態性質（正常導通 vs HSF/FUL）的能力，從而動態調整Cblk?的充電速率。

電壓差動附加充電環路： 最先進的SABT電路在常規恒流源ICHG?之外，并聯一個受VDS?絕對電平控制的輔助高速充電環路。在正常的開通過程中，隨著VDS?迅速下降，輔助環路保持休眠狀態，以傳統的較長消隱時間（保障抗噪性）度過危險區；而在硬開關短路（HSF）工況下，由于VDS?未能下降并被鎖死在高電位，輔助環路立即被激活，向Cblk?傾瀉大電流。這種雙重注入機制可將HSF的消隱時間從保守的1.5 μs瞬間壓縮至不到200 ns，且絲毫不影響常規開關時的穩定性。

逐周期閉環記憶自適應： 另一種更智能的SABT方法是通過高速邏輯（如FPGA）記錄上一開關周期的VDS?下降時間，并將其作為下一周期的基準消隱時間參考。因為工況改變是漸進的，一旦本周期的下降時間偏離了該極短的動態窗口，保護系統便立刻介入。實驗數據顯示，融合SABT技術的Desat方案對硬開關短路（HSF）的檢測時間可縮短至294 ns，對負載下短路（FUL）的檢測時間可驚人地壓縮至35.5 ns，徹底顛覆了傳統技術的時序極限。

6. 基于 BASiC Semiconductor 系列模塊的應用級分析

要將上述優化理論工程化，必須緊密結合具體的功率模塊特性。因為模塊的等效導通電阻（RDS(on)?）、內部柵極阻抗（RG(int)?）、結電容網絡（Ciss?,Coss?,Crss?）以及寄生電感（Lσ?）是決定保護動作速度和強度的物理邊界。

以下將基于深圳基本半導體（BASiC Semiconductor）最新開發的一系列1200V級別工業與車規級SiC MOSFET模塊（涵蓋從60A到540A的不同功率等級），展開針對性的應用分析。

6.1 模塊核心寄生參數與開關特性對比矩陣

通過提取并整合BASiC系列模塊的前期技術規格書（在Tvj?=25°C，測試頻率f=100kHz等基準條件下），可得到決定短路保護特性的關鍵參數矩陣：

(數據來源：BASiC Preliminary/Target Datasheets)

6.2 大電流高功率密度模塊的保護設計分析 (540A 級別)

BMF540R12KHA3 與 BMF540R12MZA3 代表了該系列中的最高功率密度（額定電流540A，脈沖電流IDM?高達1080A）[34, 34]。從表中可見，為了實現低至2.2 mΩ ~ 2.6 mΩ的超低導通電阻，模塊內部采用了極高密度的SiC裸片并聯架構。

這帶來了一個巨大的挑戰：其等效輸入電容（Ciss?）高達33.6 nF，是60A版本（3.85 nF）的將近十倍。在短路發生時，驅動器必須能夠在極短的時間內抽干這高達33.6 nF的電荷池。如果柵極驅動芯片的拉電流（Sink Current）能力不足，或者外接關斷電阻（RG(off)?）選取不當，其實際關斷延遲將嚴重拖慢整個系統級響應時間（即使Desat電路本身的邏輯響應在200ns內）。因此，在匹配BMF540系列模塊時，必須選用具有極大峰值輸出電流（如15A以上）的驅動器，以確保物理層面的關斷響應速度與亞微秒級的設計目標相匹配。

此外，540A級別的測試環境顯示其擁有30 nH的寄生電感（Lσ?）。如果在短路時放任上千安培的電流被瞬間切斷（假設極端的50ns關斷時間），依據公式V=Lσ?×dtdi?，僅寄生電感就會產生 30nH×(1000A/50ns)=600V 的疊加尖峰。加上1200V的母線電壓，器件將立即遭遇毀滅性的雪崩擊穿。這就引入了后續探討的“軟關斷”與“兩級關斷”機制的絕對必要性。

6.3 閾值電壓調控與高抗噪性模塊的配合 (240A 級別)

值得重點剖析的是BMF240R12E2G3（240A，Pcore?2 E2B封裝）。與其他產品典型的2.7V閾值電壓（VGS(th)?）不同，該型號在25°C下具有顯著提高的典型閾值電壓——4.0 V（區間范圍為3.0V至5.0V）。

根據官方數據手冊強調，這種高閾值電壓設計使得該模塊“較少受到誤觸發的影響（Less susceptible to malfunction due to high threshold voltage）”。這一特性為Desat優化帶來了極大的架構紅利。在面臨前文所述的正向dv/dt位移電流干擾和米勒電容耦合充電時，較高的VGS(th)?在物理上拔高了寄生開啟的門檻。對于這種高抗噪性模塊，設計者可以在驅動端采取更激進的Desat時間壓縮策略（例如進一步減小Cblk?或提升ICHG?），因為即便有殘余的高頻噪聲穿透濾波網絡到達柵極，只要其耦合電位不超過4.0V，模塊就不會發生貫通短路。這種基于半導體本體特性的優化，極大降低了外部保護電路設計的壓力。

6.4 極低米勒電容對高速切換與保護的支撐

通過橫向對比，可以發現BASiC的所有模塊系列均展現出極低的反向傳輸電容（即米勒電容 Crss?）。例如，即便是在540A的頂級模塊中，Crss?也僅為0.07 nF（70 pF），在360A模塊（BMF360R12KHA3）中更是低至0.04 nF。

在短路保護的上下文里，極低的Crss?意味著極弱的“漏-柵”耦合路徑。當短路導致VDS?急劇上升時，產生的位移電流向柵極反向注入的量（Qgd?）被有效限制。這不僅保證了高速開關下（正常操作時）波形的干凈利落，更意味著在負壓偏置（-5V或-4V）的加持下，驅動器能夠牢牢將模塊鎖死在關斷狀態，從根本上阻斷了SCT 1型短路向貫通故障演變的鏈條，提升了整體保護方案的可靠性。

7. 短路關斷期間的安全保障：軟關斷（STO）與兩級關斷（TLTO）

正如針對540A模塊的分析所指出的，在檢測階段實現<2μs甚至<200ns的閃電響應只是成功了一半。如果切斷短路電流的手段過于粗暴，高速響應反而會成為摧毀器件的最后一擊。在極短的SCWT限制下，SiC MOSFET必須采用先進的柵極放電時序控制，這主要是通過軟關斷（Soft Turn-Off, STO）和兩級關斷（Two-Level Turn-Off, TLTO）來實現。

7.1 軟關斷技術（STO / SSD）的電阻映射匹配

軟關斷（Soft Shutdown, SSD）的原理是一旦Desat保護觸發，驅動器不再使用阻值極低的常規關斷電阻（如BMF540模塊測試條件中的1.8 Ω）拉低電平，而是切換到一個高阻值的旁路電阻（Rsoft?）。

以BMF160R12RA3（160A，測試配置Lσ?=40 nH）為例，如果在短路發生時采用默認的RG(off)?=8.2Ω進行硬關斷，輸入電容Ciss?（11.2 nF）將在數十納秒內被抽干，巨大的di/dt勢必引發超過器件耐受能力的電壓尖峰。引入Rsoft?（例如40-50 Ω）后，放電時間常數τ=Rsoft?×Ciss?大幅增加，迫使溝道在幾百納秒內緩慢夾斷，從而以犧牲少量內部熱耗散為代價，換取對感性過電壓峰值的強力抑制。

然而，軟關斷在面對SiC極短的SCWT時需要極其精細的調校。如果在故障狀態下讓模塊處于放電的“半開啟”有源區時間過長，累積的短路耗散能量（Esc?）同樣會燒毀芯片。因此，軟關斷時間必須與模塊的具體結電容深度適配，尋找過電壓保護與熱極限崩潰之間的黃金平衡點。

7.2 兩級關斷（TLTO / Active Clamping）的降維打擊

在面對工業級兆瓦級應用（如使用BMF540R12MZA3并聯架構時）時，軟關斷（STO）由于放電曲線非線性，難以精準控制高電流狀態。此時，兩級關斷（TLTO） 成為業界最推崇的防護機制。

TLTO機制的運行邏輯如下：

快速電流降維： 一旦Desat比較器確診短路（耗時<200 ns），驅動器立即將處于+18V的柵極電壓硬降至一個中間“平臺電壓”（例如9V至12V）。

鉗位穩態保持： 由于SiC MOSFET的短路飽和電流對柵源電壓高度敏感，將VGS?從18V降至10V可以迫使飽和電流瞬時下降至峰值的極小一部分，從源頭上遏制了熱量的暴增。驅動器在此平臺上保持數百納秒（例如1 μs左右）。

安全徹底隔離： 待短路能量得到根本限制、雜散電感中的高頻震蕩平息后，驅動器再將柵極電壓從中間平臺平穩拉至-5V完成徹底隔離。

通過TLTO，我們可以同時滿足“亞微秒級介入抑制能量”和“避免高di/dt電壓擊穿”的雙重嚴苛要求，是保障SiC功率模塊順利熬過硬短路工況的核心護城河。

8. 柵極驅動器的系統級協同設計：以BASiC驅動芯片為例

為將上述基于器件本征特性的優化、復雜的SABT檢測邏輯以及TLTO關斷時序整合，必須依賴高度集成的智能柵極驅動芯片。深圳基本半導體不僅提供高性能的SiC模塊，同時開發了與之深度協同的驅動IC，如BTD25350系列與BTD3011R系列，為亞微秒級保護提供了系統級解決方案。

8.1 有源米勒鉗位（AMC）的物理阻斷

如前文在分析負向dv/dt引發的誤觸發時所述，保護抗噪的關鍵是穩定柵極。BTD25350系列（如BTD25350MM版本）集成了副邊有源米勒鉗位（Active Miller Clamp, AMC）功能。

當模塊的柵極電壓下降至接近關斷電平（如低于2V）時，內部的AMC晶體管將被激活，在柵極和內部負電源（GND2或VEE2）之間建立一條極低阻抗的旁路物理短路。此時，任何由外部高壓瞬變（dv/dt）通過米勒電容Crss?耦合過來的寄生電荷，都會被AMC無情旁路入地。這一特性完美配合了Desat響應速度優化的需求，因為它意味著即便我們將消隱電容Cblk?減至最?。ㄒ蕴嵘鼶esat速度），系統依然有AMC這道鐵閘防止功率級發生誤導通貫穿，實現“速度與安全兼得”。

8.2 智能軟關斷與集成電壓管理

以單通道智能隔離驅動芯片BTD3011R為例，該芯片內置了退飽和（Desat）短路檢測機制，并直接集成了短路保護后的軟關斷（Soft Shutdown）功能。

更為關鍵的是，該芯片內置了副邊電源穩壓器（Positive Voltage Regulator）。在SiC應用中，驅動電壓的穩定性直接影響導通壓降和短路行為。當總隔離供電輸入（VISO-COM）存在波動時，BTD3011R的穩壓功能可以自動分配正負電源比例。例如，在總供電為21V以上時，它能堅如磐石地將正向電壓維持在適合SiC的最佳15V~18V區間，多余電壓分配給負向關斷供電。這種精密的電壓鉗位確保了當模塊發生故障時，SiC MOSFET處于確定的跨導狀態，保障了短路飽和電流的上限可控，使Desat閾值比對具有極高的一致性與準確性。

此外，驅動內部集成的欠壓鎖定（UVLO）功能（例如閾值設定在8V或11V）確保了在驅動電壓不足以完全增強SiC溝道時，系統絕不嘗試帶病工作，防止器件在未完全導通的高耗散狀態下盲目承受短路沖擊。

9. 結論

隨著能源轉換產業向更高頻、更高密度的碳化硅（SiC）紀元邁進，如何在此類熱容小、電流密度高、短路耐受時間（SCWT）通常不足3 μs的脆性器件上實現穩固的安全防護，是一項極限挑戰。本文深入剖析了縮短退飽和（Desat）保護響應時間與維持抗高dv/dt誤觸發能力之間的矛盾本質。

通過系統的機理分析與針對BASiC Semiconductor多款1200V級別SiC功率模塊（如高抗噪的240A E2G3以及超低內阻的540A ED3模塊）的深度解構，我們得出：

僅靠簡單縮減消隱電容（Cblk?）的傳統方法是完全行不通的。要在確保無誤觸發的前提下將保護響應時間突破性地縮短至2 μs乃至亞微秒以內，必須采取系統級協同的立體防御架構。

這涵蓋了硬件層面上選用超低電容（<10 pF）SiC肖特基二極管阻斷位移電流、采用齊納鉗位抑制前沿尖峰；拓撲層面上引入自適應消隱時間（SABT）實現故障瞬間動態提速識別；以及在驅動末端配置有源米勒鉗位（AMC）穩固關斷基座。同時，在響應手段上，必須拋棄傳統的硬關斷，強制引入軟關斷（STO）或兩級關斷（TLTO），將關斷瞬態與模塊自身雜散電感（如30 nH）深度匹配，嚴防反激過壓擊穿。只有深度融合上述綜合策略與智能驅動控制，方能在這場亞微秒級的防衛戰中釋放SiC MOSFET的最大潛力。
